РАСПАШНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 1014 бежевый

RAL 3000 красный

RAL 3005 бордовый

RAL 5005 синий

RAL 6005 зеленый

RAL 7004 серый

RAL 7016 антрацит

RAL 8014 коричниевый

RAL 8017 красно-коричниевый

RAL 9003 белый

RAL 9006 серебристый

Венге

Золотой дуб

Типы поверхности

Под дерево (внешняя сторона)

Стукко (внутренняя сторона)

Доска.

Филенка.

Горизонтальная полоса (внутренняя сторона)

Базовая комплектация

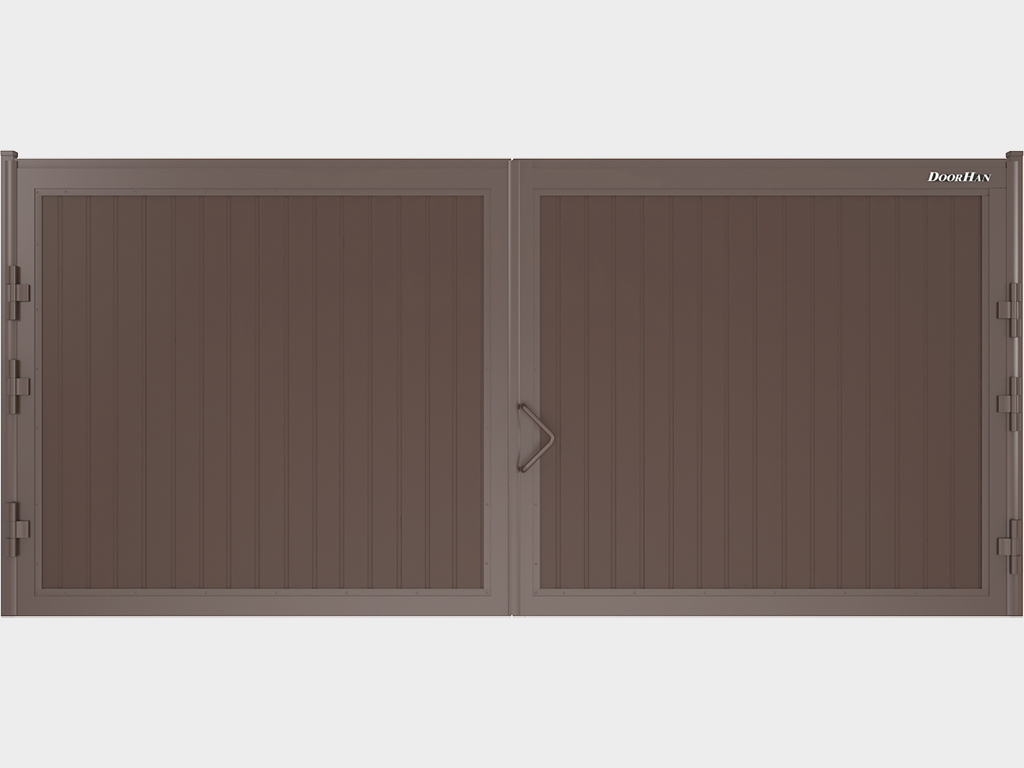

Щит ворот (2 створки) из сэндвич панелей толщиной 40мм наполненных пенополиуретаном, окантованный алюминиевым профилем

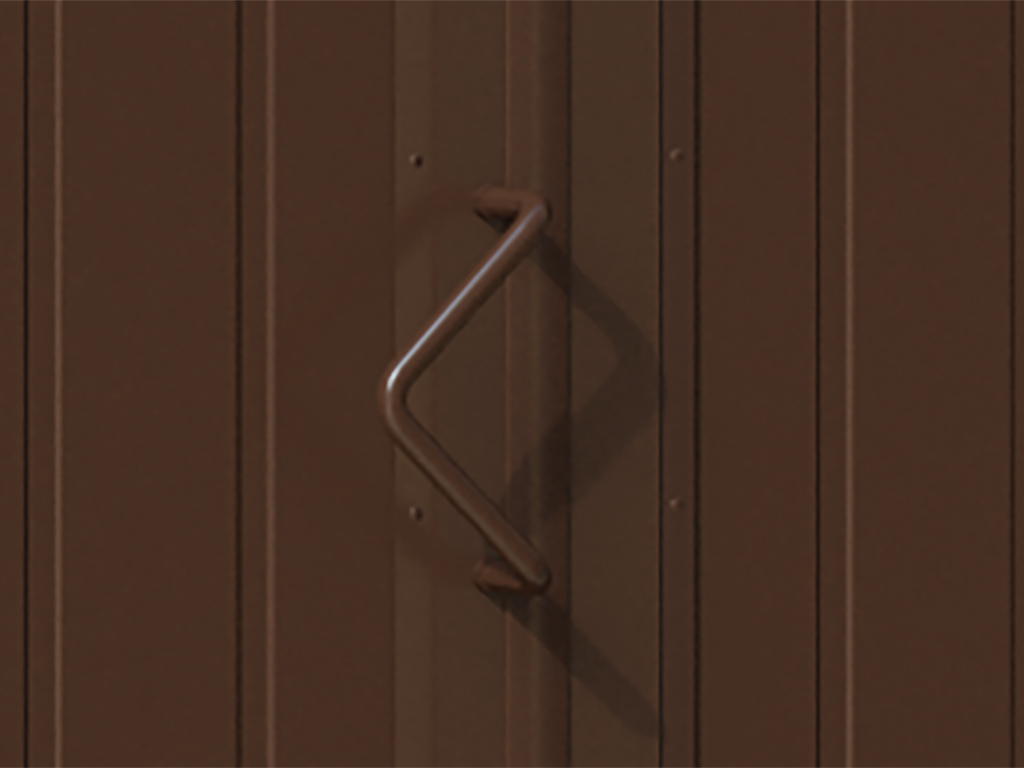

Ручка алюминиевая, соответствующая цвету окантовки

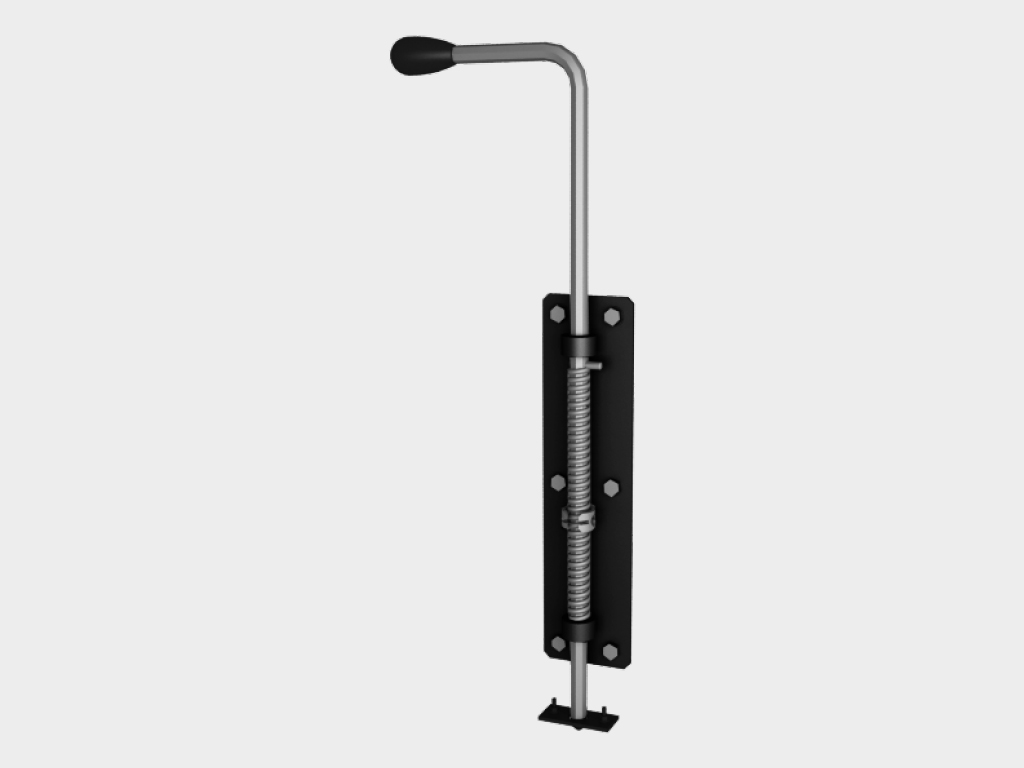

Задвижка в землю

Коробка с комплектацией для монтажа распашных ворот

Комплект алюминиевых столбов для крепления к проему

Дополнительная комплектация

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне)

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

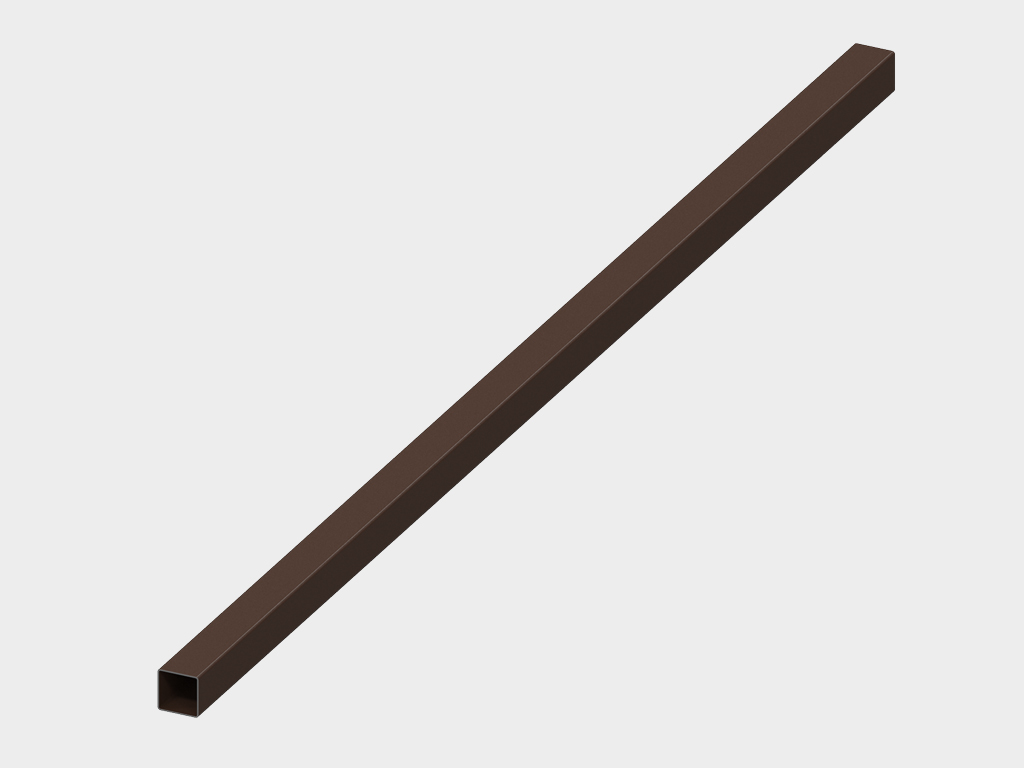

Столб бетонируемый 100х100х4

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	не менее 2500
Прочность крепления ручек к полотну, H	не менее 1000
Сопротивление ветровой нагрузке, Па	свыше 700
Изоляция воздушного шума, дБ	35
Усилие ручного открывания и закрывания, Н, не более	150
Безотказность, количество циклов открывания-закрывания, не менее	20000

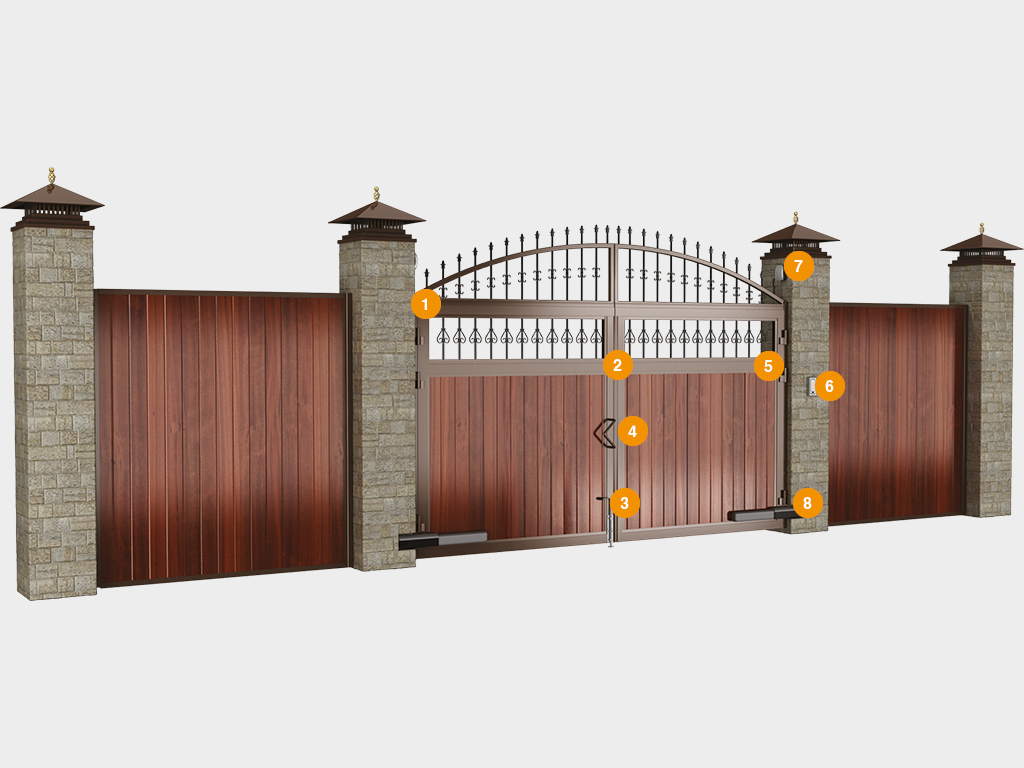

Конструкция

Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.
Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.

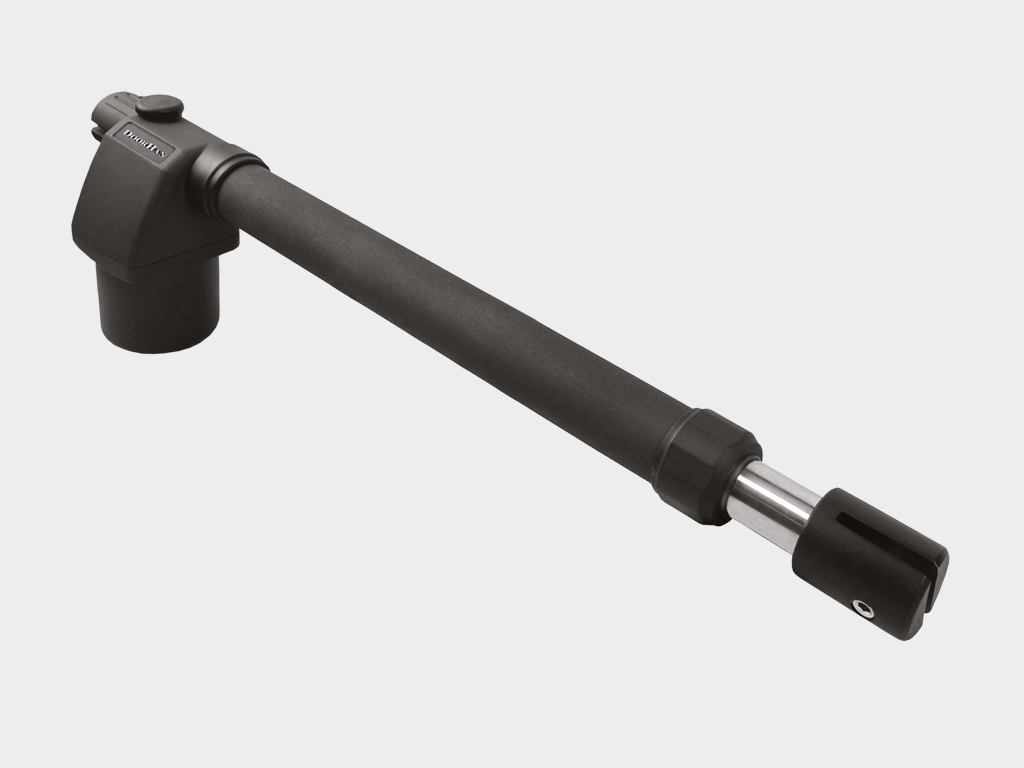

Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

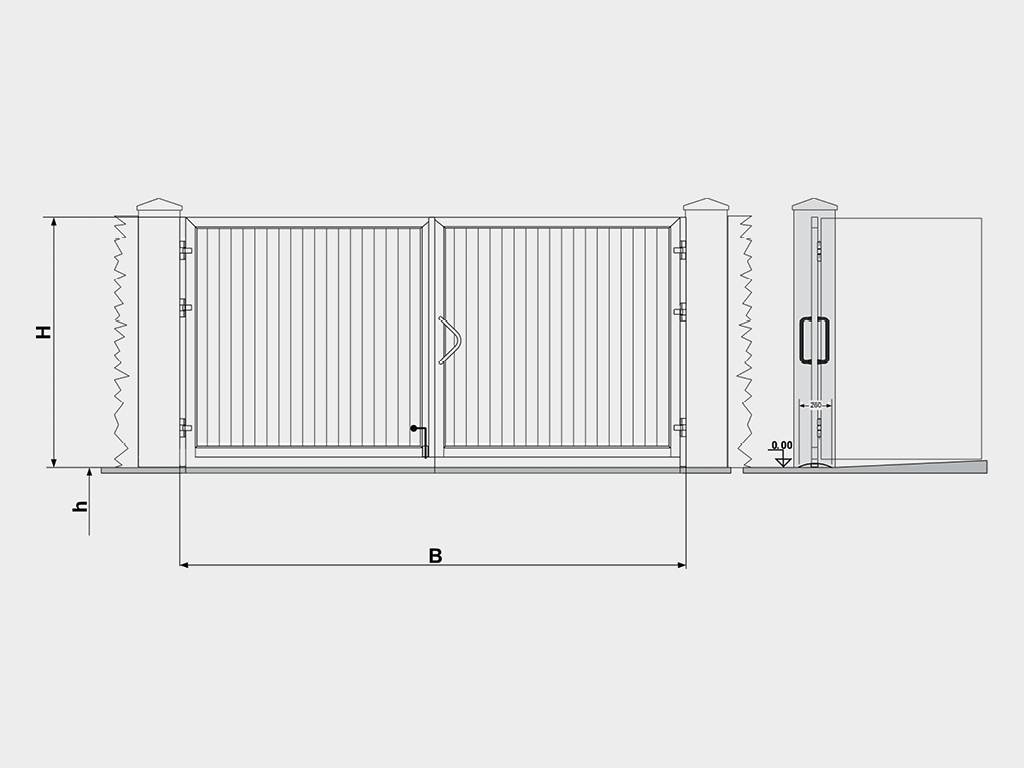

Замер каждого параметра производится минимум в трех точках. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

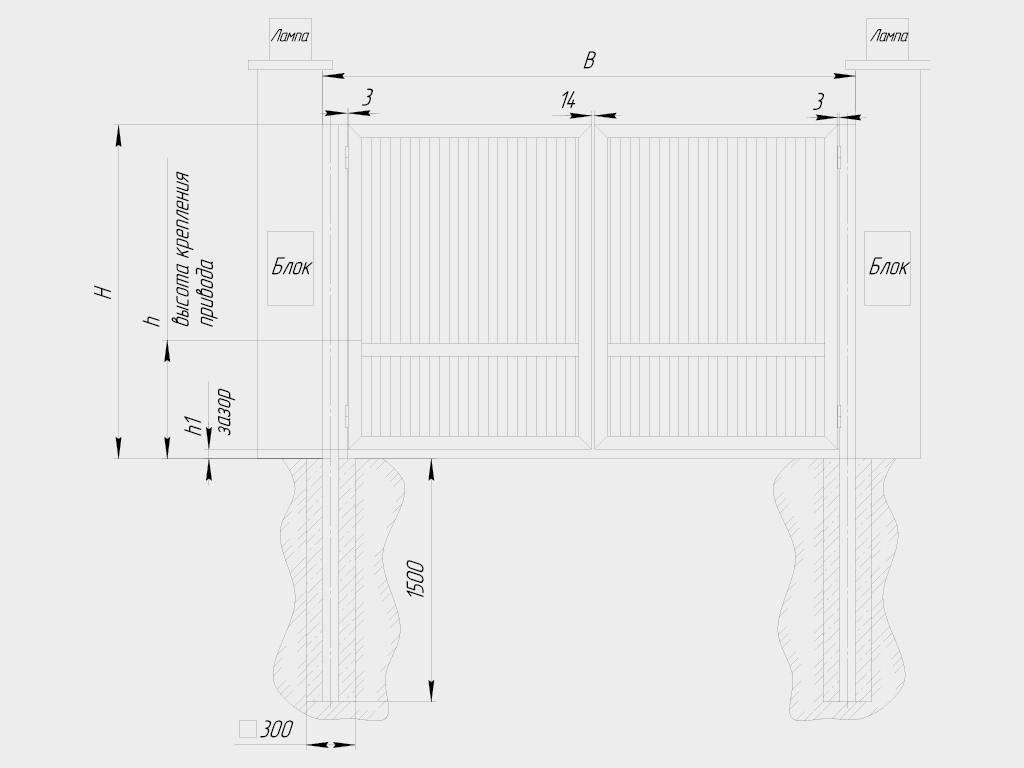

Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размерами 300х300х1500(глубина промерзания почвы).

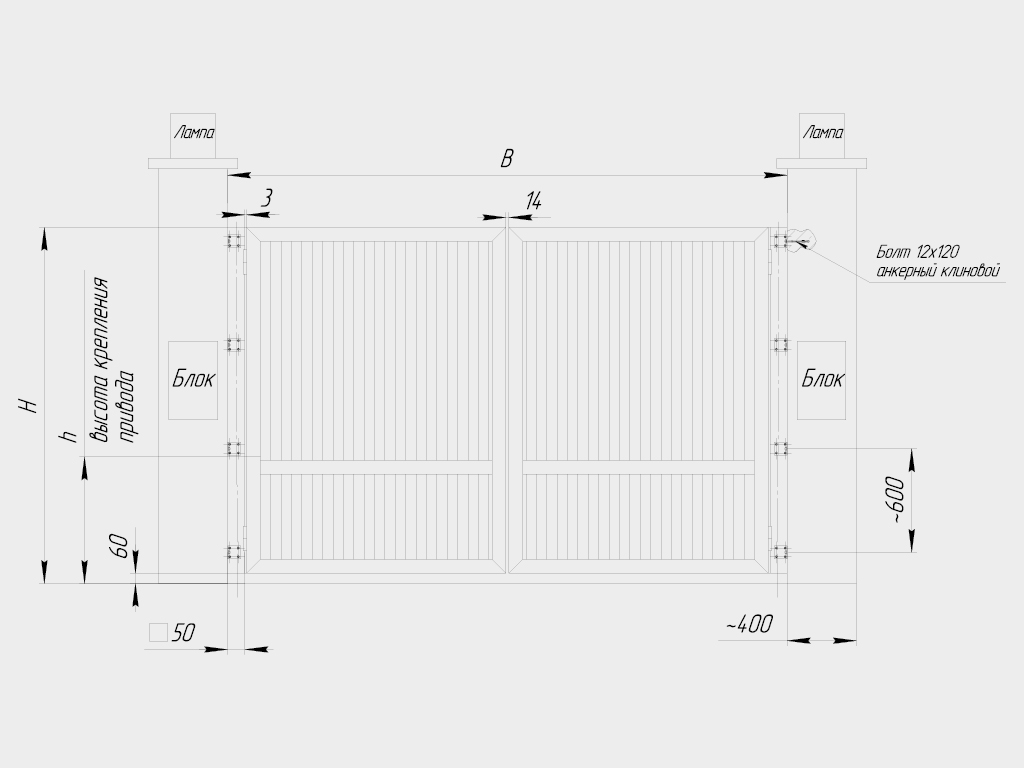

Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

Инструкция по эксплуатации распашных ворот.

Классическая конструкция распашных ворот позволяет применять их на проемы, где невозможна установка других ворот, например, сдвижных.

Могут применяться для контроля въезда-выезда на территории частного сектора.

Распашные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями открывается поворотом створок, поэтому перед проёмом или за ним требуется свободная зона. Тип заполнения и рамы влияет на внешний вид ограждения.
