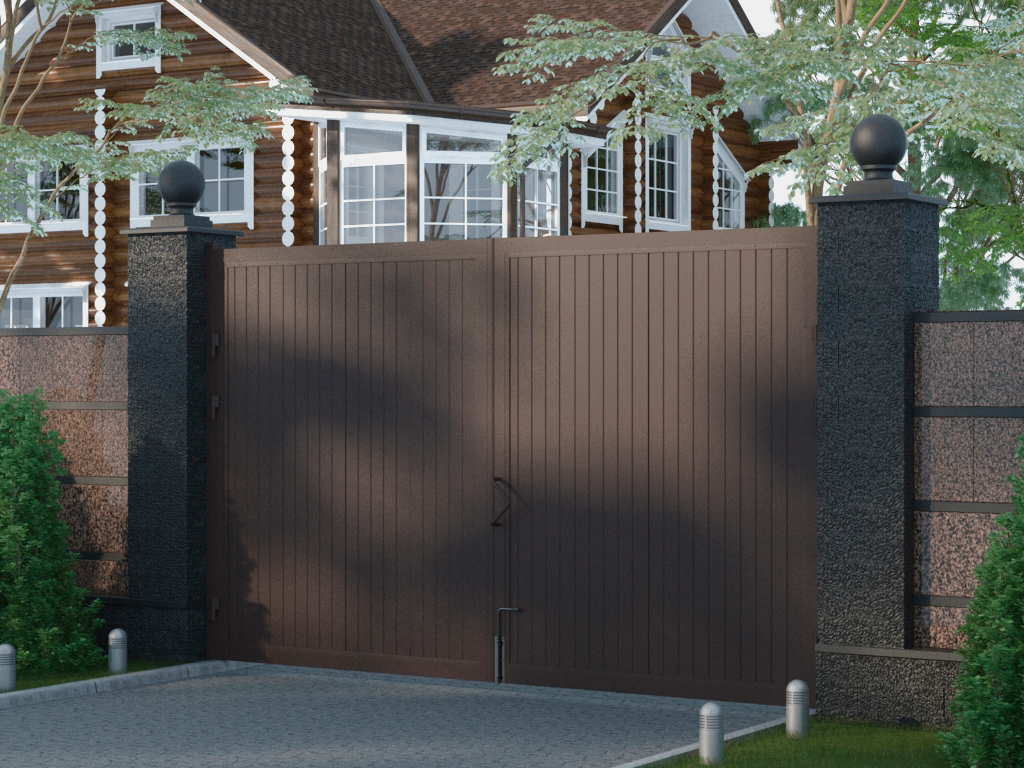

Распашные уличные ворота стандартных размеров с сэндвич-панелями

РАСПАШНЫЕ УЛИЧНЫЕ ВОРОТА СТАНДАРТНЫХ РАЗМЕРОВ В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 (коричнево-красный)

Типы поверхности

Под дерево (внешняя сторона)

Стукко (внутренняя сторона)

Доска

Горизонтальная полоса (внутренняя сторона)

Базовая комплектация

Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм, окантованный алюминиевым профилем

Ручка алюминиевая, соответствующая цвету полотна окантовки

Задвижка в землю

Коробка с комплектацией для монтажа распашных ворот

Комплект алюминиевых навесных столбов

Дополнительная комплектация

Окна (ударопрочное оргстекло, декоративные вставки в виде креста или ромба)

Электропривод (позволяет автоматизировать открытие/закрытие распашных ворот)

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при открытии полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия

Столб бетонируемый 100 х 100 х 4

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	не менее 2 500
Прочность крепления ручек к полотну, H	не менее 1 000
Сопротивление ветровой нагрузке, Па	свыше 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Усилие ручного открывания и закрывания, Н, не более	150

Конструкция

Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.
Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.

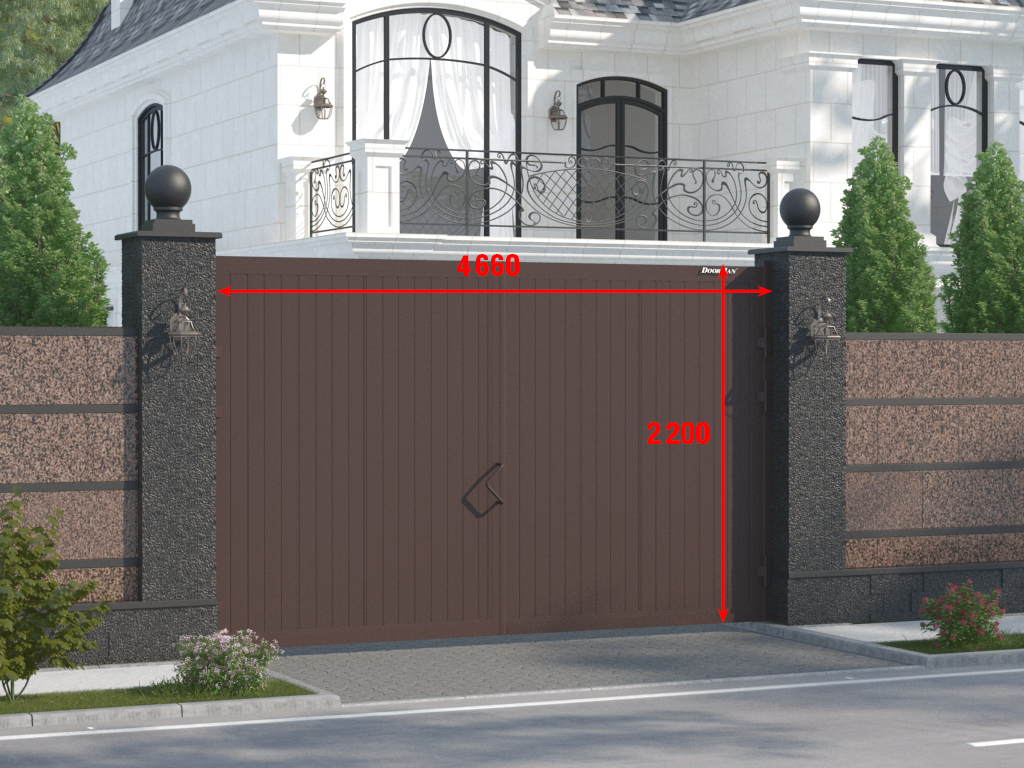

H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размерами 300 х 300 х 1 500 (глубина промерзания почвы).

Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

Инструкция по эксплуатации распашных ворот.

Применяются для контроля въезда-выезда на территории частного сектора.

Классическая конструкция распашных ворот позволяет применять их на проемы, где невозможна установка других ворот, например, сдвижных.

Распашные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями (серия RG-S) открываются поворотом створок, поэтому перед проёмом или за ним требуется свободная зона для их движения. Стандартные размеры позволяют подобрать комплект под типовой въезд без индивидуального проектирования
