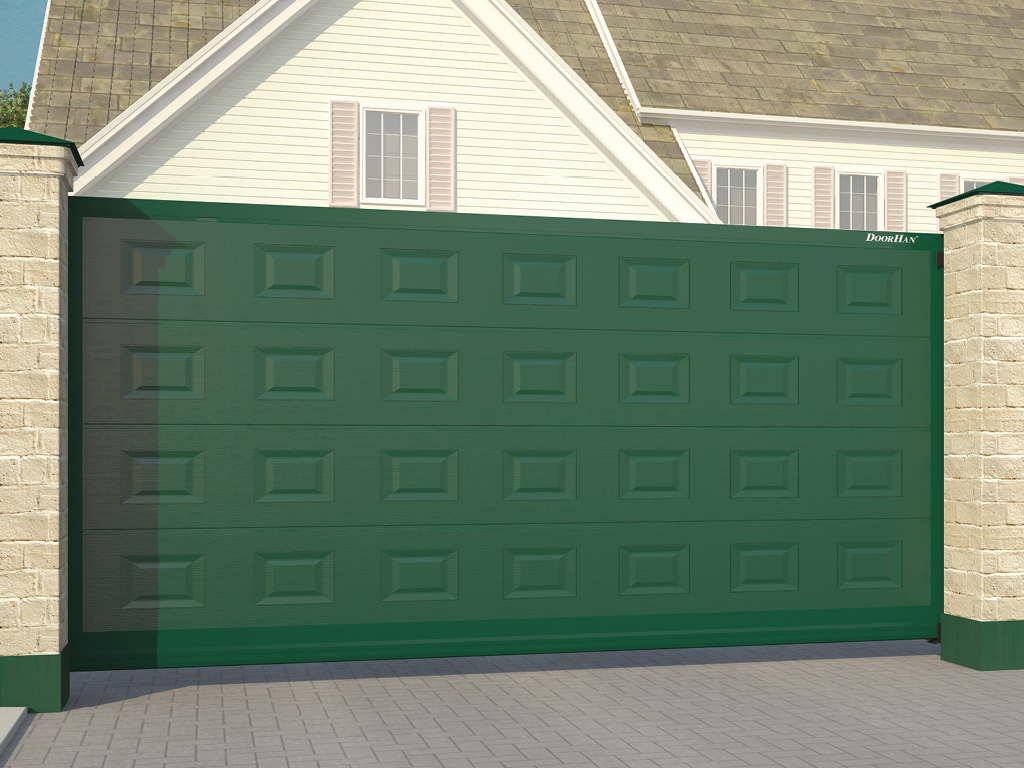

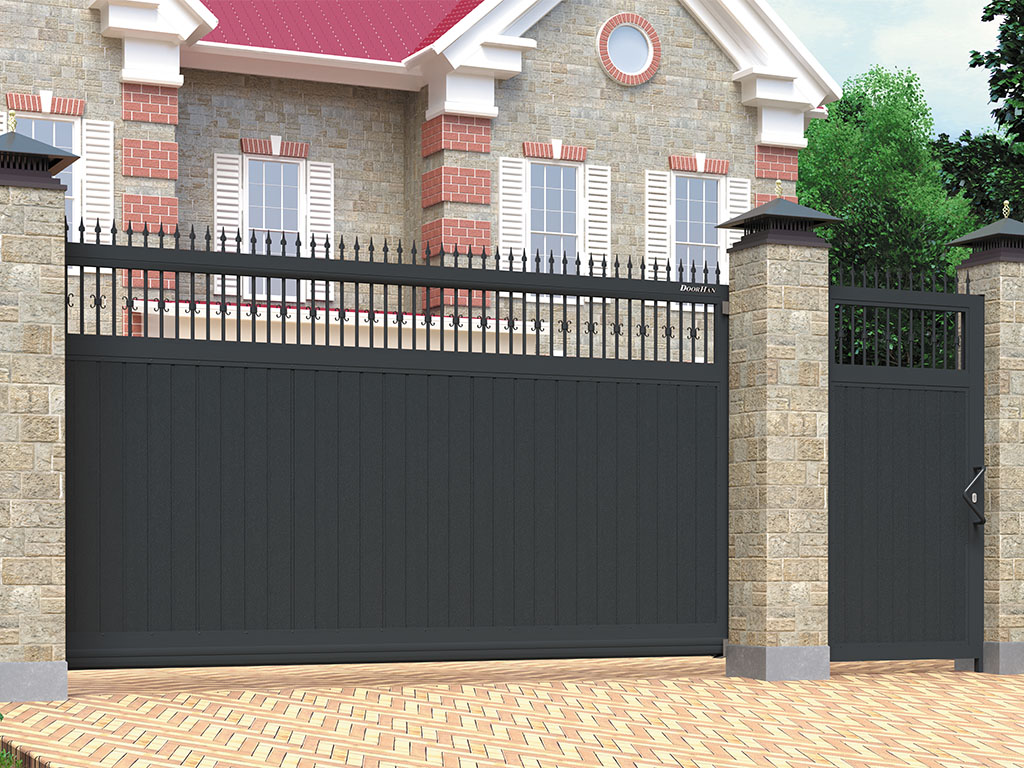

Откатные уличные ворота в алюминиевой раме с сэндвич-панелями

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый

RAL 8014 коричневый

RAL 8017 коричнево-красный

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордо

RAL 9006 серебро

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

RAL 7016 антрацит

Венге

Золотой дуб

Типы поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Доска

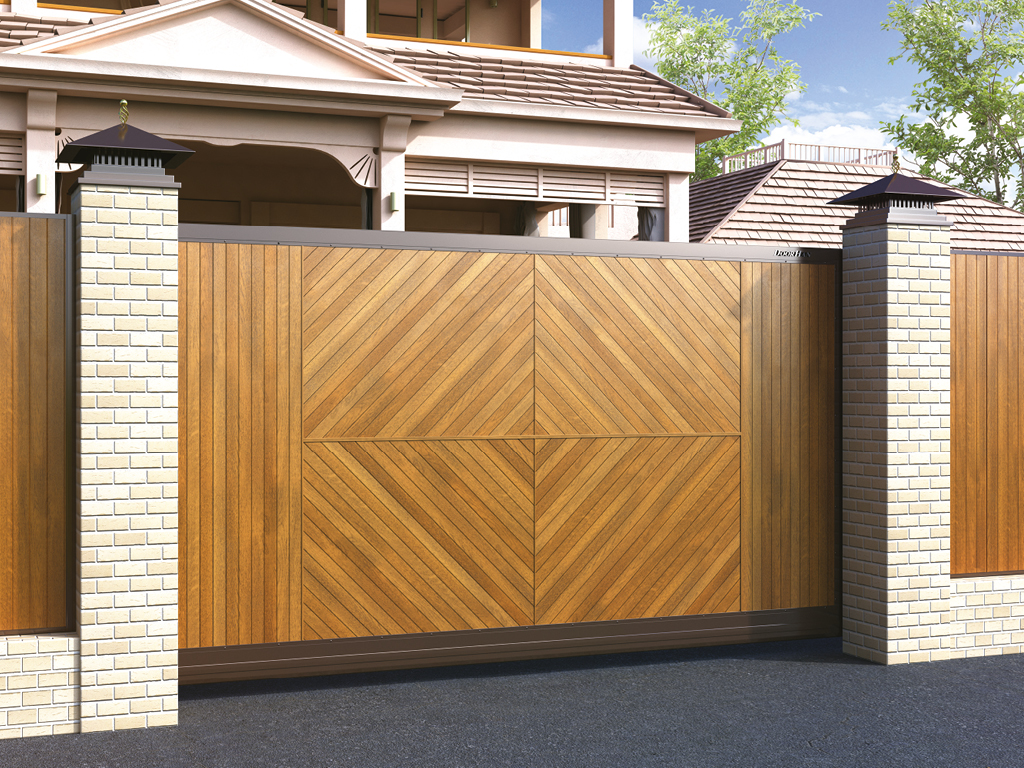

Филенка

Горизонтальная полоса (с внутренней стороны панели)

Базовая комплектация

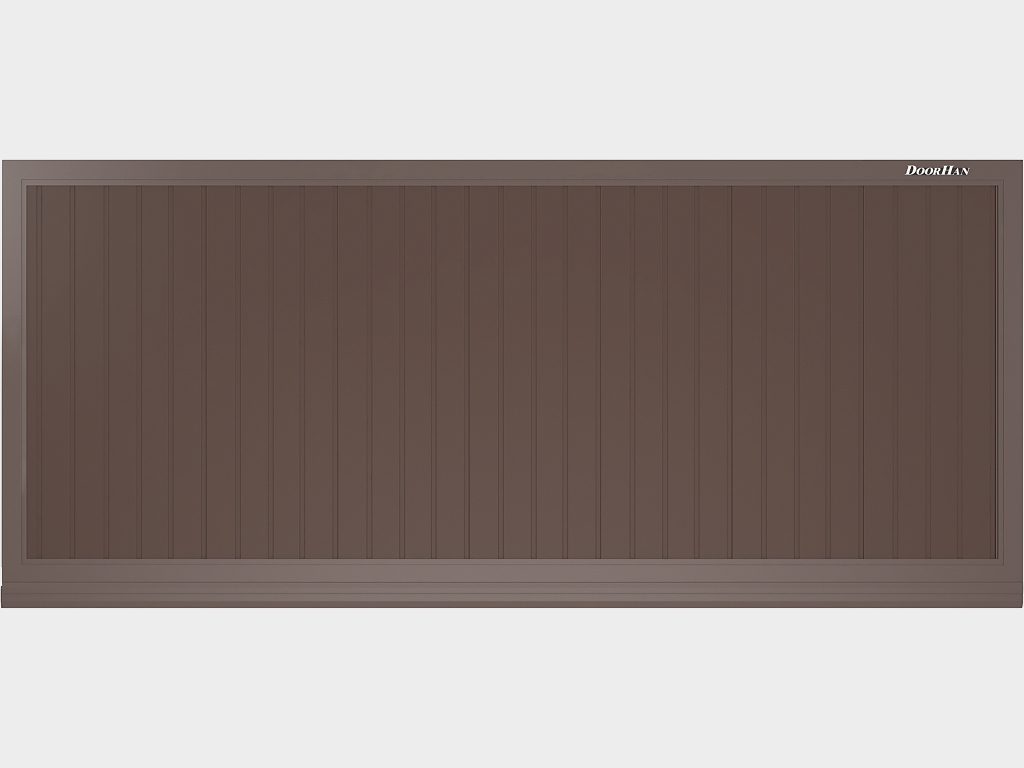

Полотно из сэндвич-панелей толщиной 40 мм

Комплект ловителей

Устройство направляющее

Крышки для балки

Дополнительная комплектация

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот)

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Дистанционное управление (современный дизайн, небольшие размеры пультов)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

Наименование	Значение	Примечание
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Ветровая нагрузка, кг/м²	до 700
Усилие ручного открывания и закрывания, Н, не более	150
Группа горючести по ГОСТ 30244-94	Г2
Группа воспламеняемости по ГОСТ 30402-96	В2
Вес полотна ворот, кг/м²	от 18 до 20

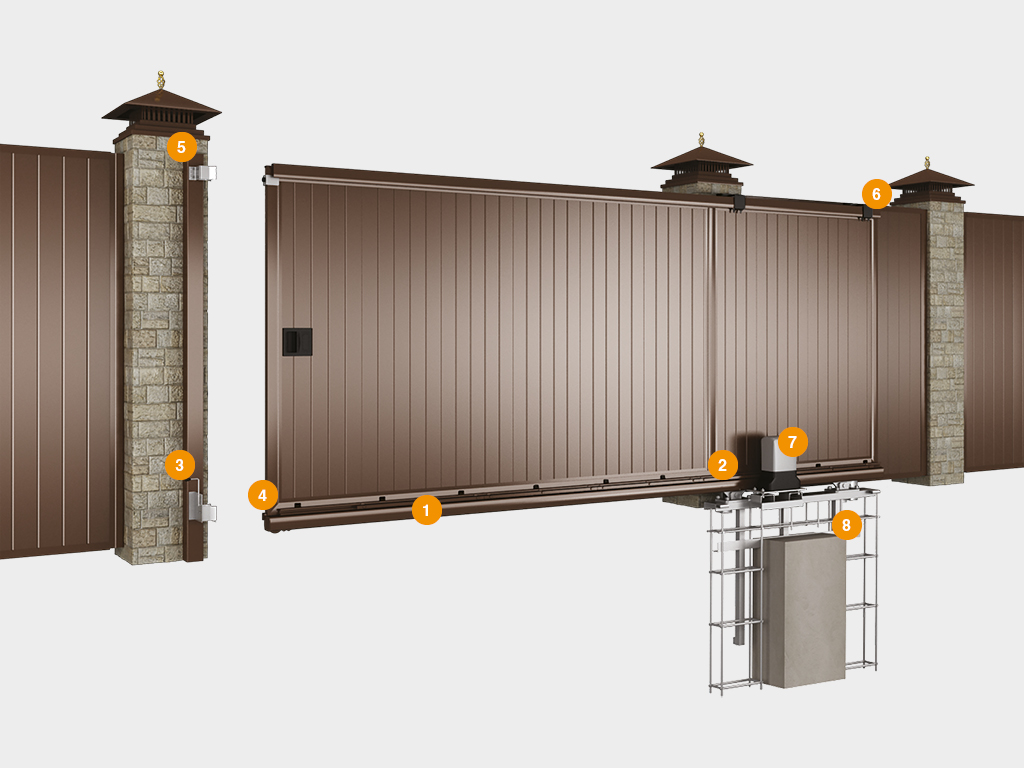

Конструкция

Несущая балка.
Опора роликовая.
Ловитель нижний.

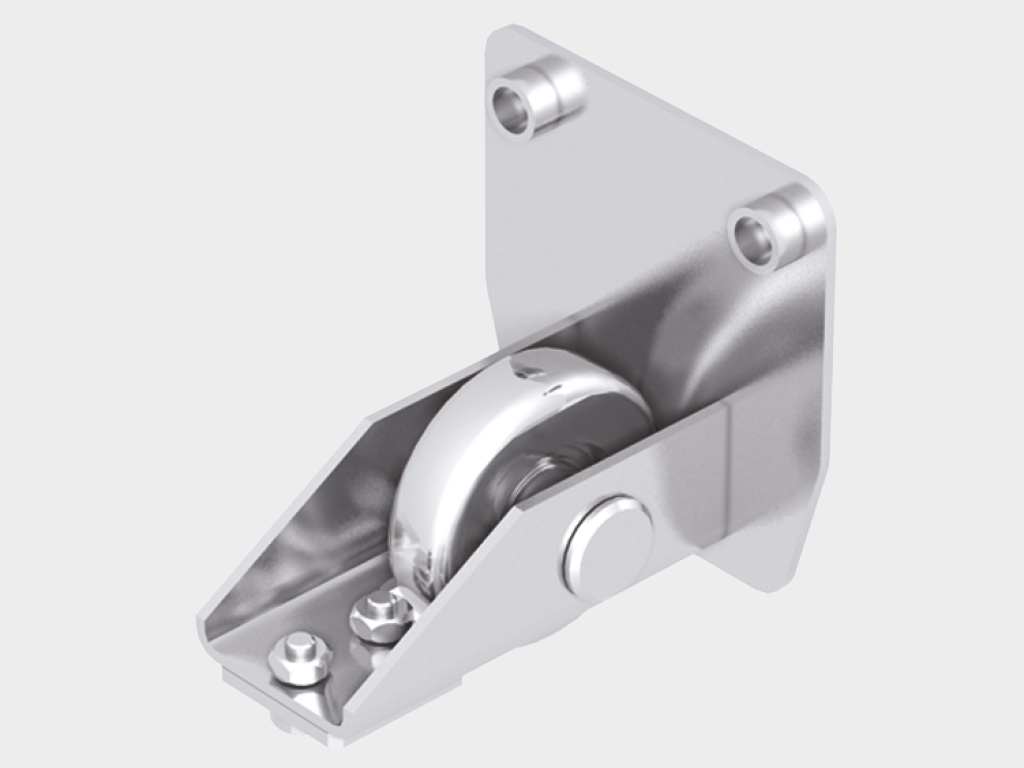

Крышка балки с роликом.

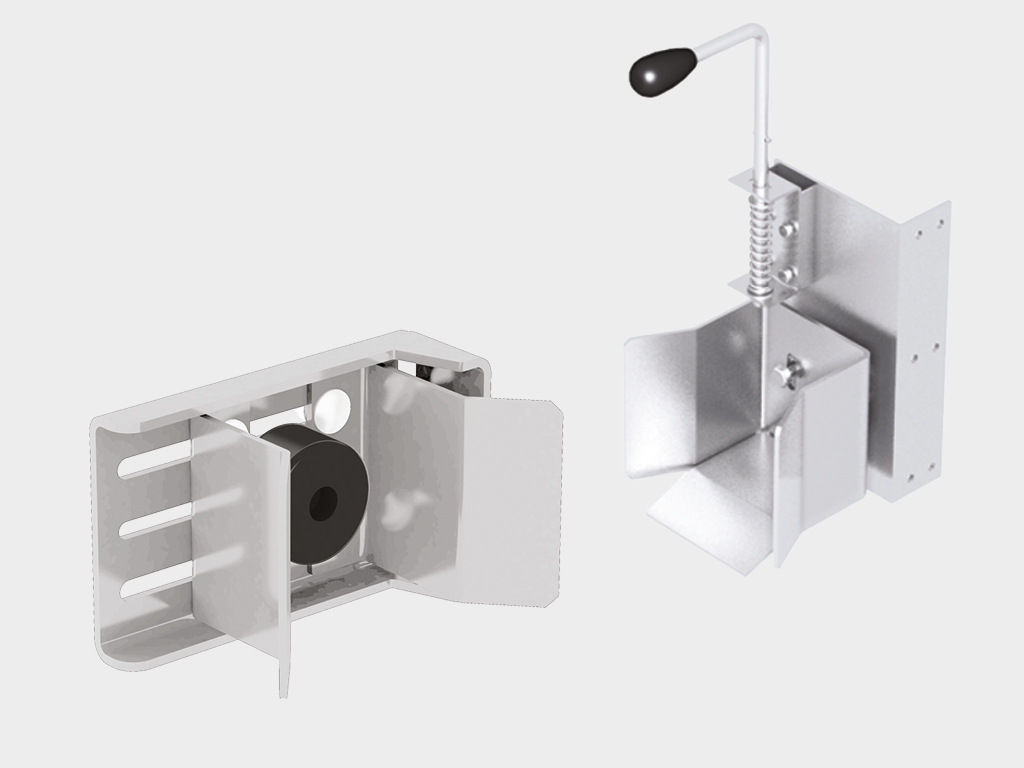

Универсальный верхний ловитель.

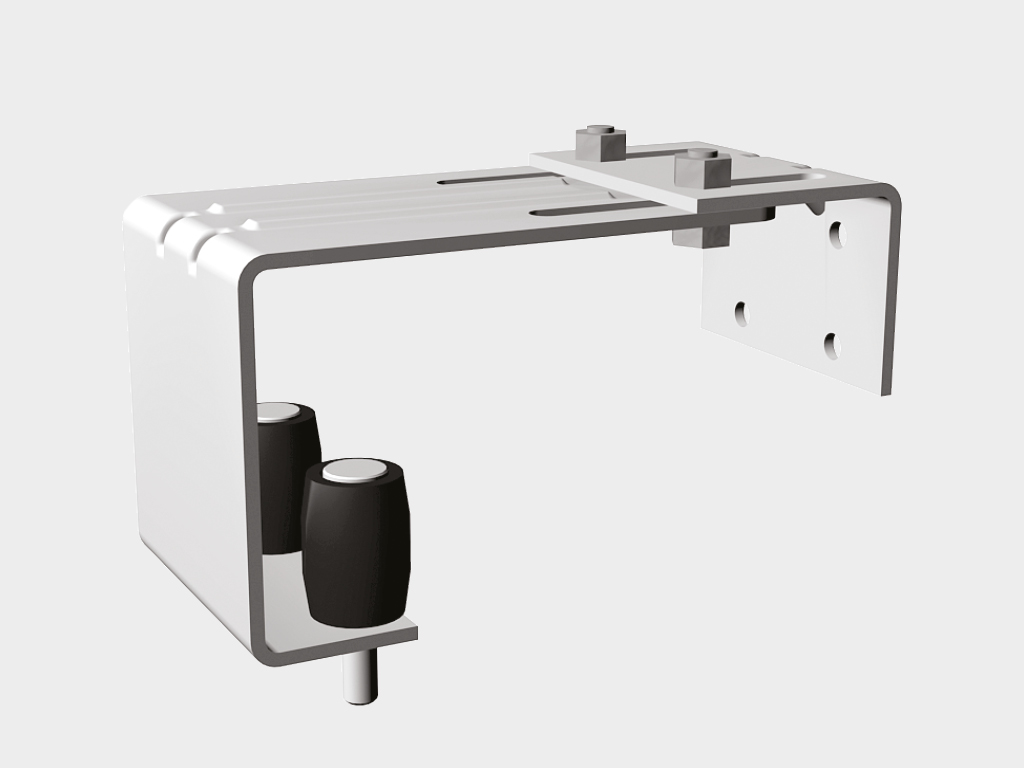

Направляющее устройство.
Электропривод.
Силовая рама.

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
L — место в сторону сдвига (рассчитывается как B × 1,5);
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Бетонирование столба-ловителя. Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм.

Инструкция по сборке и монтажу сдвижных ворот с заполнением из сэндвич-панелей.

Сдвижные ворота применяются для ограничения доступа на территорию и движения автотранспорта.

Применяются при ограниченном свободном пространстве, т. к. не занимают много места при открытии.

Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями перемещается вдоль ограждения и не требует пространства для распахивания створок. Важно предусмотреть свободный участок для отката и соответствующее основание.
