Откатные уличные ворота стандартных размеров с сэндвич-панелями

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ СТАНДАРТНЫХ РАЗМЕРОВ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 коричнево-красный

Типы поверхности

Под дерево (внешняя сторона)

Stucco (внутренняя сторона)

Доска

Горизонтальная полоса (внутренняя сторона панели)

Базовая комплектация

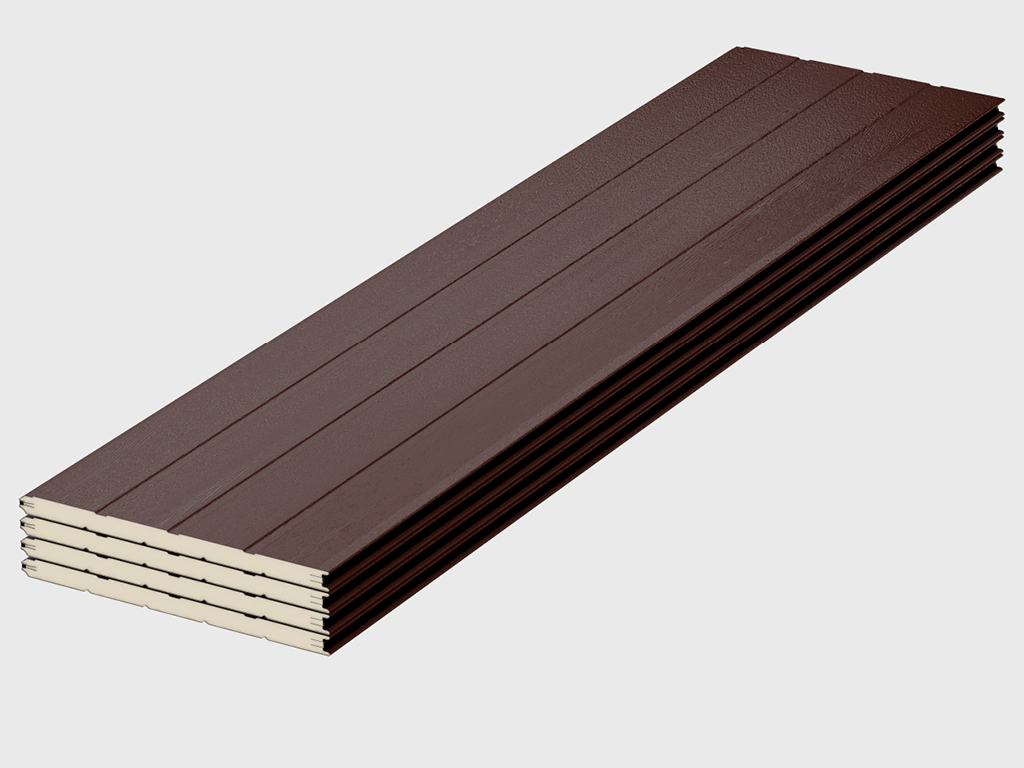

Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017)

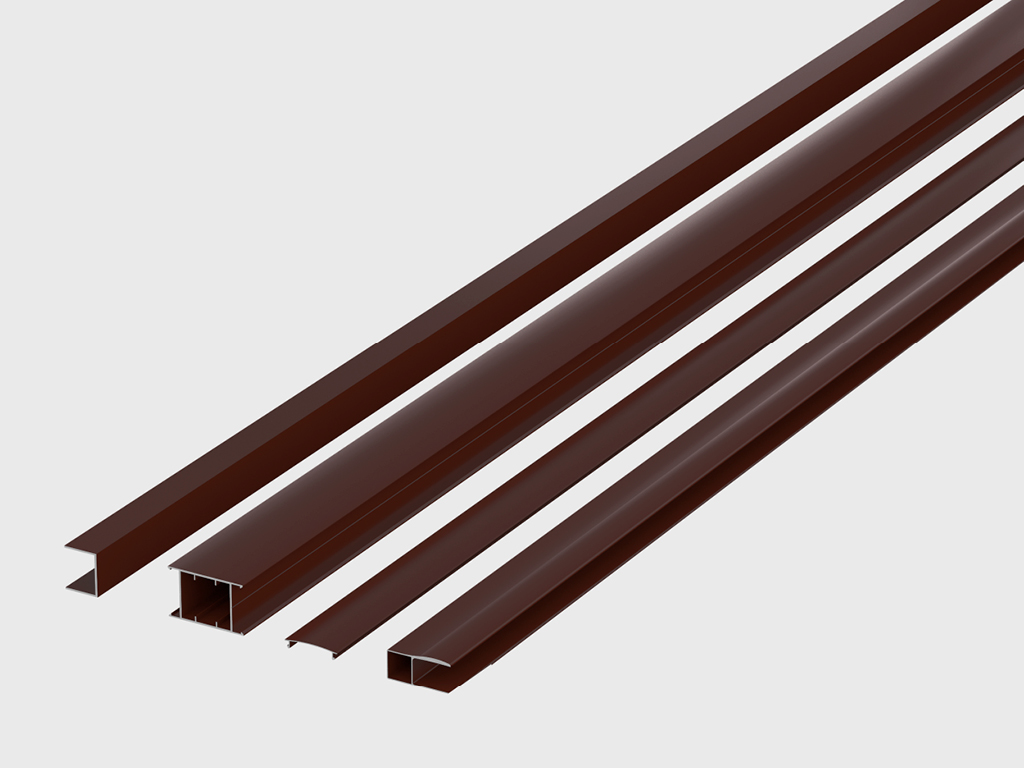

Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017)

Коробка комплектации сдвижных ворот: 1) метизы для сборки щита; 2) кронштейны крепления щита к балке; 3) верхний ловитель; 4) направляющие устройства; 5) соединительные сухари

Коробка комплектации для балки: 1) крышки для балки; 2) нижний ловитель; 3) роликовые опоры

Балка прокатная: 1) для комплекта №1 — 71 х 60; 2) для комплектов №2, №3, №4 — 95 х 88

Дополнительная комплектация

Комплект силовой рамы

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука)

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Дистанционное управление (современный дизайн, небольшие размеры пультов)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

Наименование	Значение	Примечание
Звукоизоляция, дБ, класс (ГОСТ 31174)	35	-
Ветровая нагрузка, кг/м²	до 700	-
Усилие ручного открывания и закрывания, Н, не более	150	-
Группа горючести по ГОСТ 30244-94	Г2	-
Группа воспламеняемости по ГОСТ 30402-96	В2	-
Вес полотна ворот, кг/м²	от 18 до 20	-

Конструкция

Несущая балка.
Роликовая опора.
Ловитель нижний.
Крышка балки с роликом.
Универсальный верхний ловитель.
Направляющее устройство.
Электропривод.
Рама.

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.

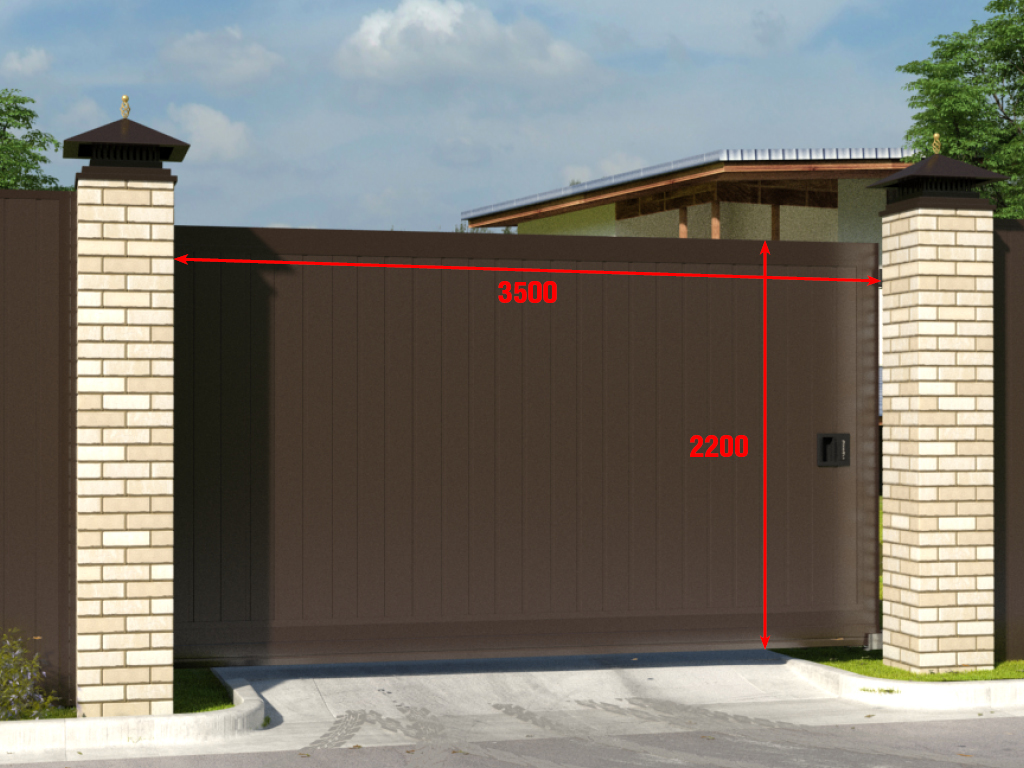

H — высота проема (в зависимости от комплекта);
В — ширина проема (в зависимости от комплекта);
L — место в сторону сдвига (рассчитывается как B*1,5);
h — просвет (рекомендуемый размер — 100 мм).
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Монтаж столба-ловителя бетонируемого. Столб-ловитель монтируется на подготовленный котлован.

Сборка и монтаж сдвижных ворот стандартных размеров.

Предназначены для ограничения доступа на территорию.

Применяются при ограниченном свободном пространстве, т. к. не занимают много места при открытии.

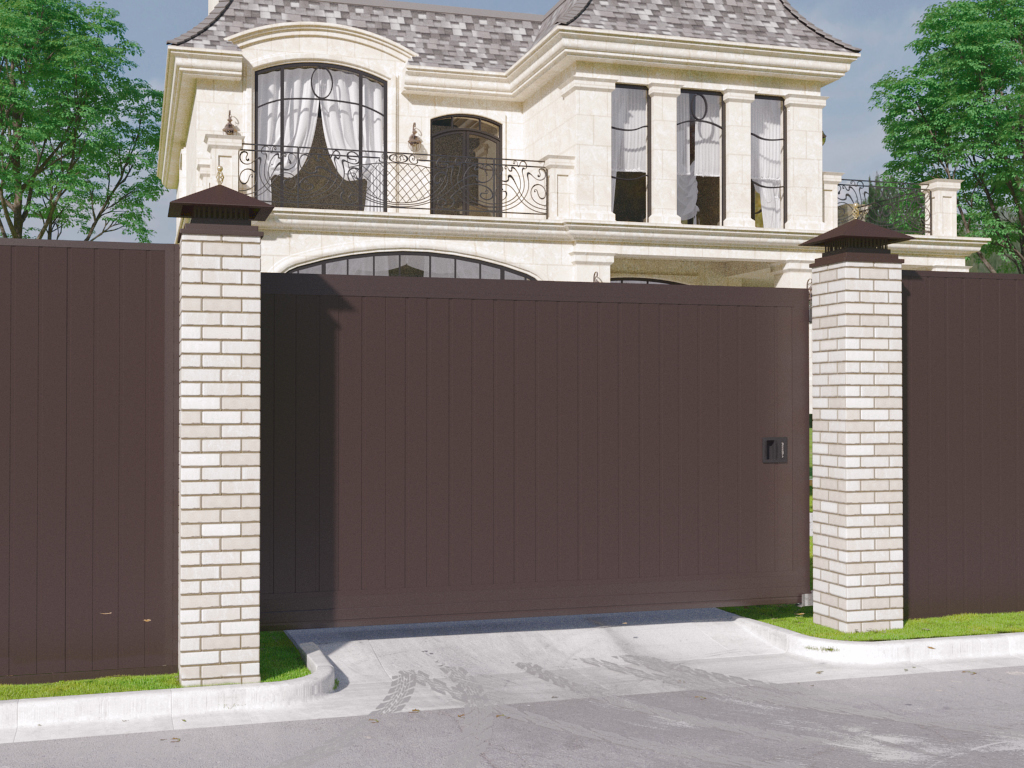

Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями (серия SLG-S) — это готовые комплекты стандартных размеров, которые сдвигаются вдоль ограждения и не требуют места для распахивания створок. Они подходят для самостоятельного монтажа на объектах частного и промышленного сектора
