Откатные уличные ворота с профлистом

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 коричнево-красный

RAL 8014 коричневый

RAL 9006 серебристый

RAL 9003 белый

RAL 7004 серый

RAL 6005 зеленый

RAL 5005 синий

RAL 3005 бордовый

RAL 3000 красный

RAL 1014 бежевый

Профлист производства DoorHan. Высота волны 20 мм

Базовая комплектация

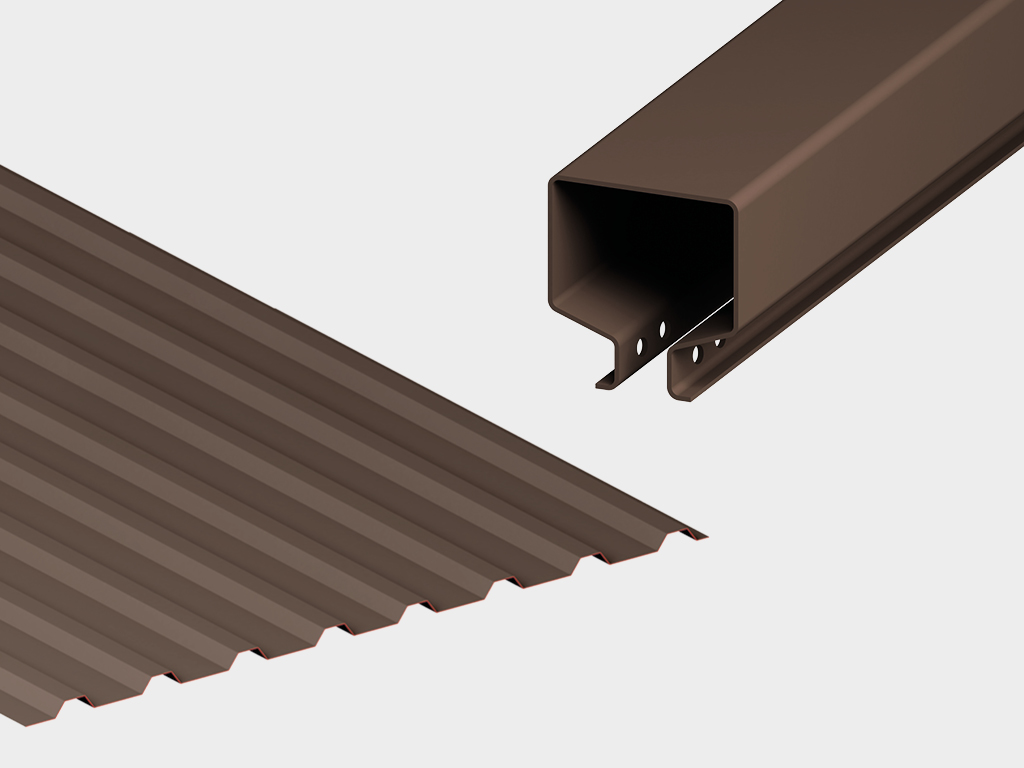

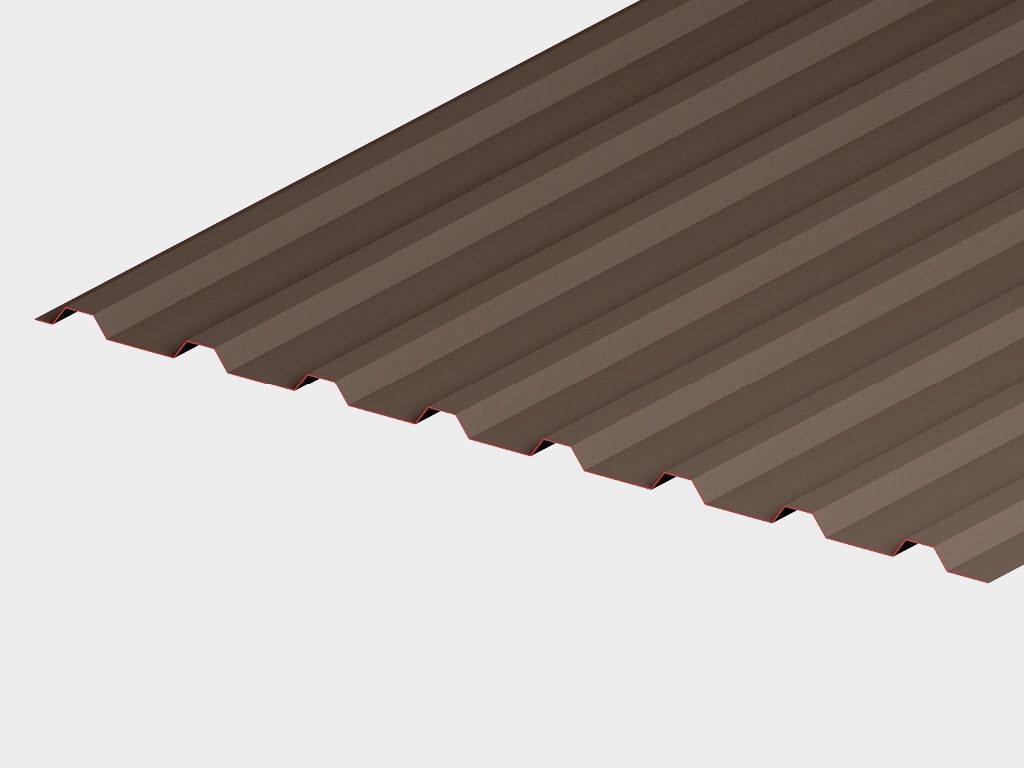

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм

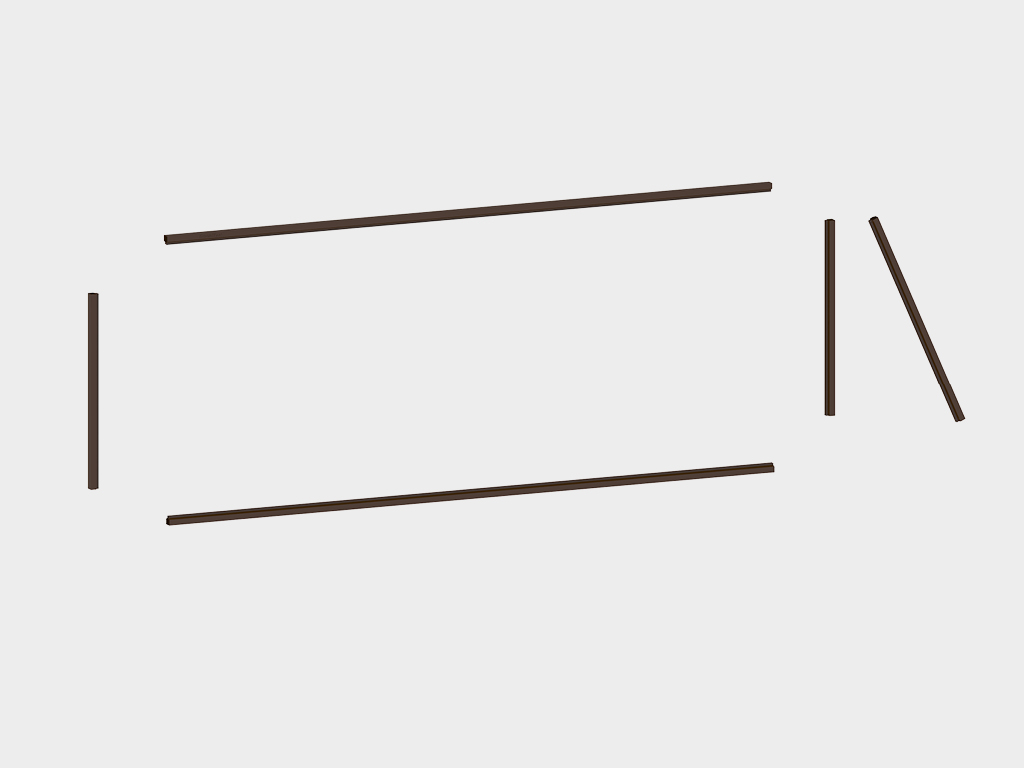

Набор профилей для сборки щита ворот

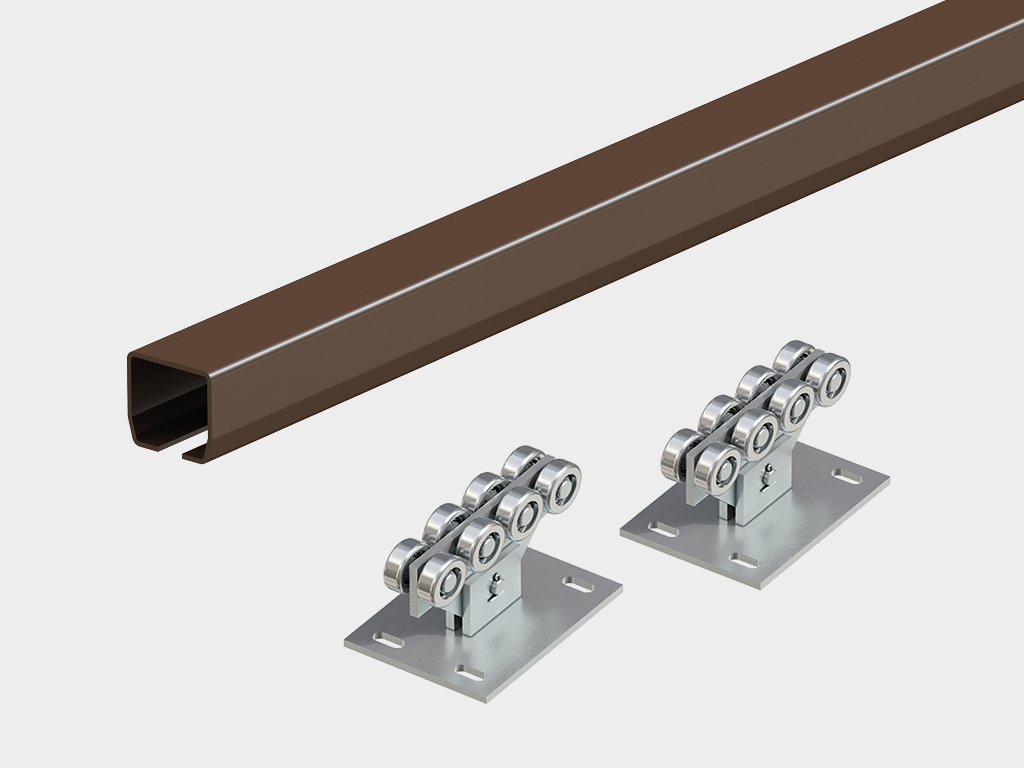

Несущая балка и ролики

Коробка с комплектацией для сборки щита

Дополнительная комплектация

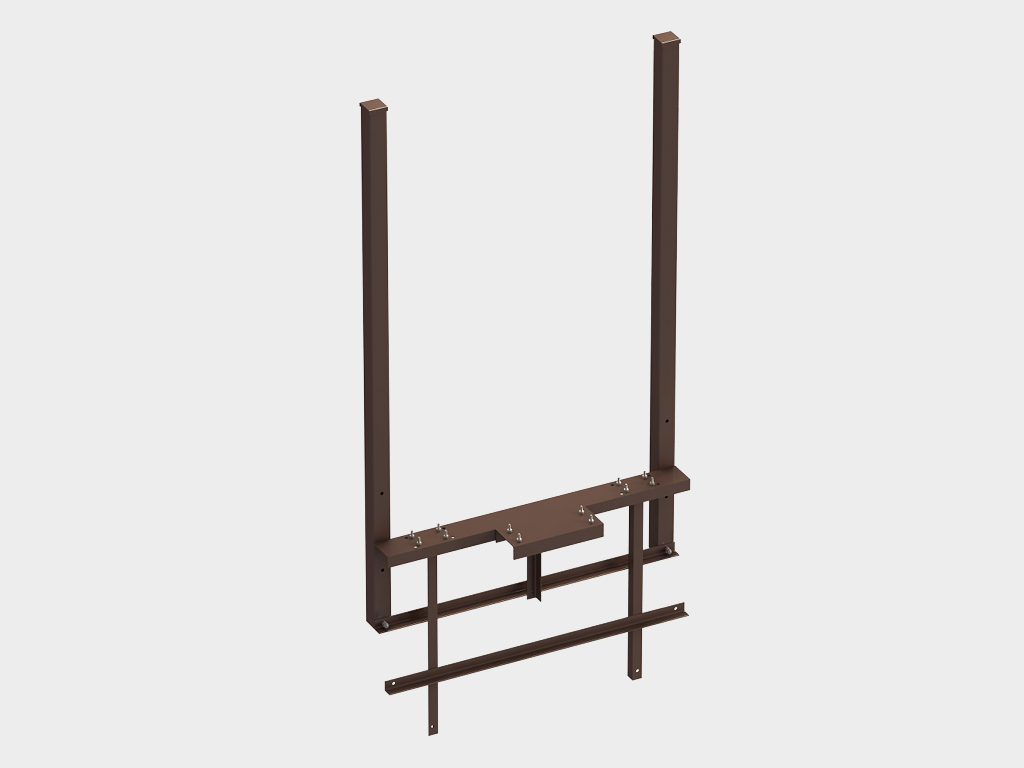

Комплект силовой рамы

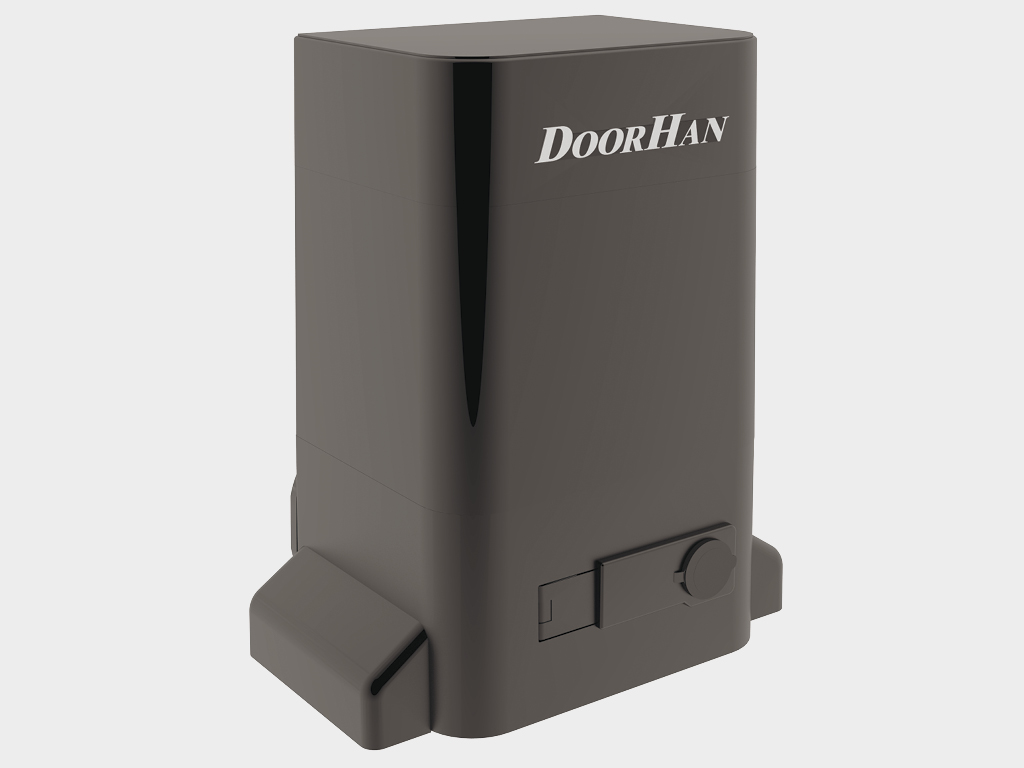

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

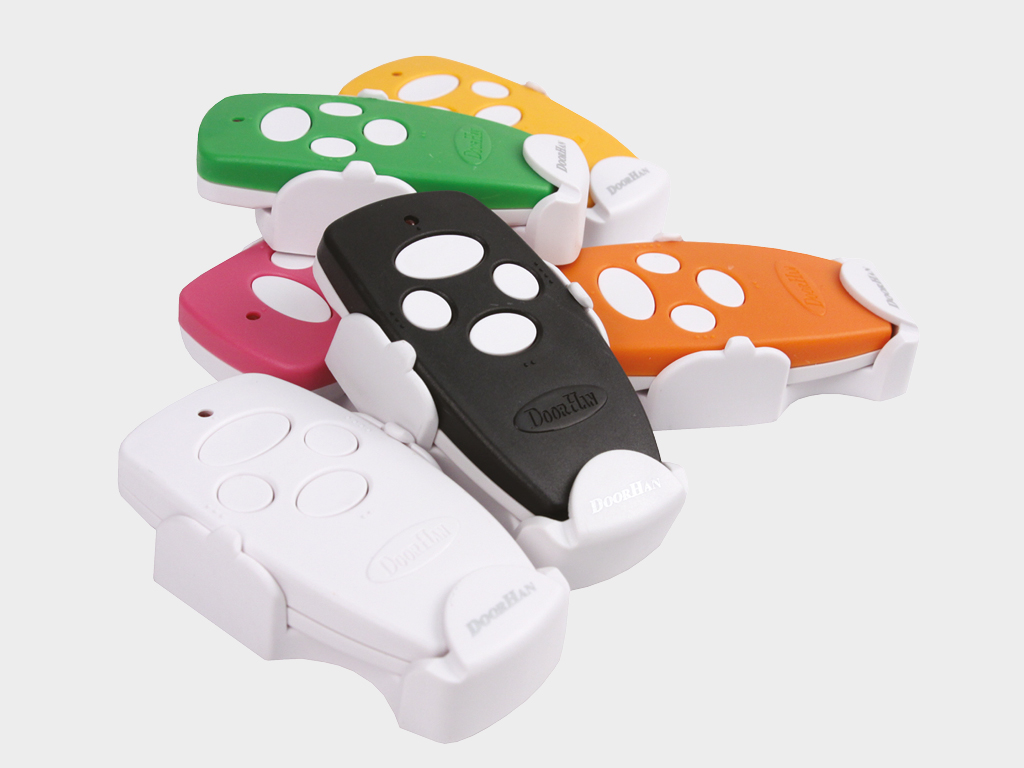

Дистанционное управление (современный дизайн, небольшие размеры пультов)

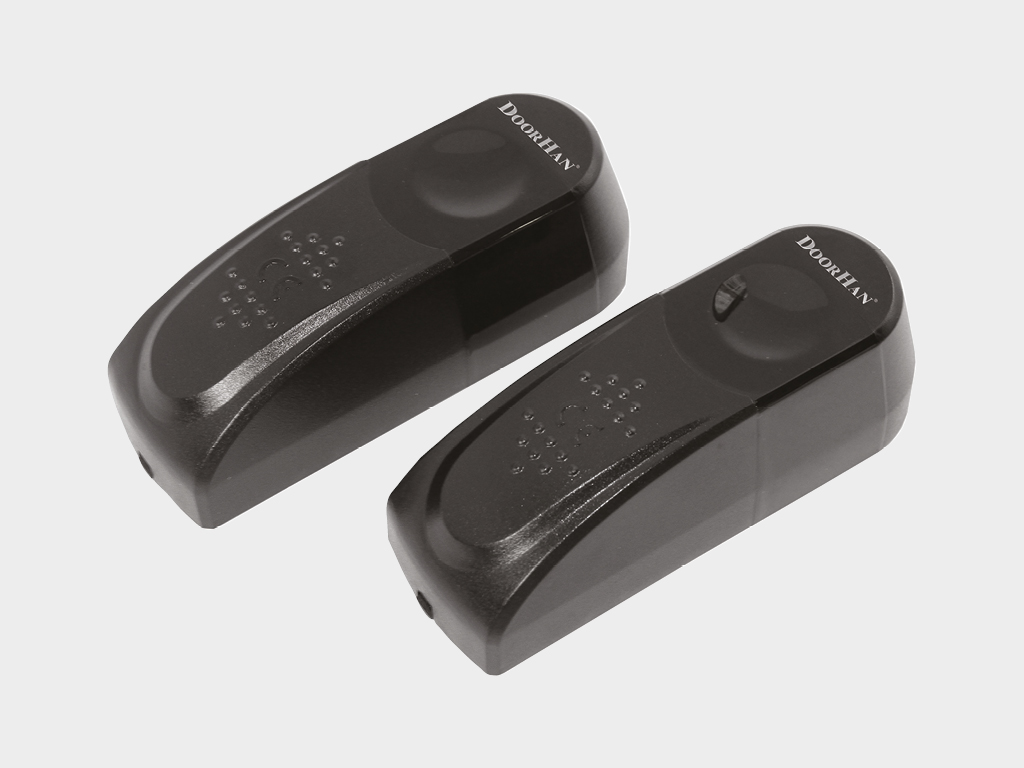

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

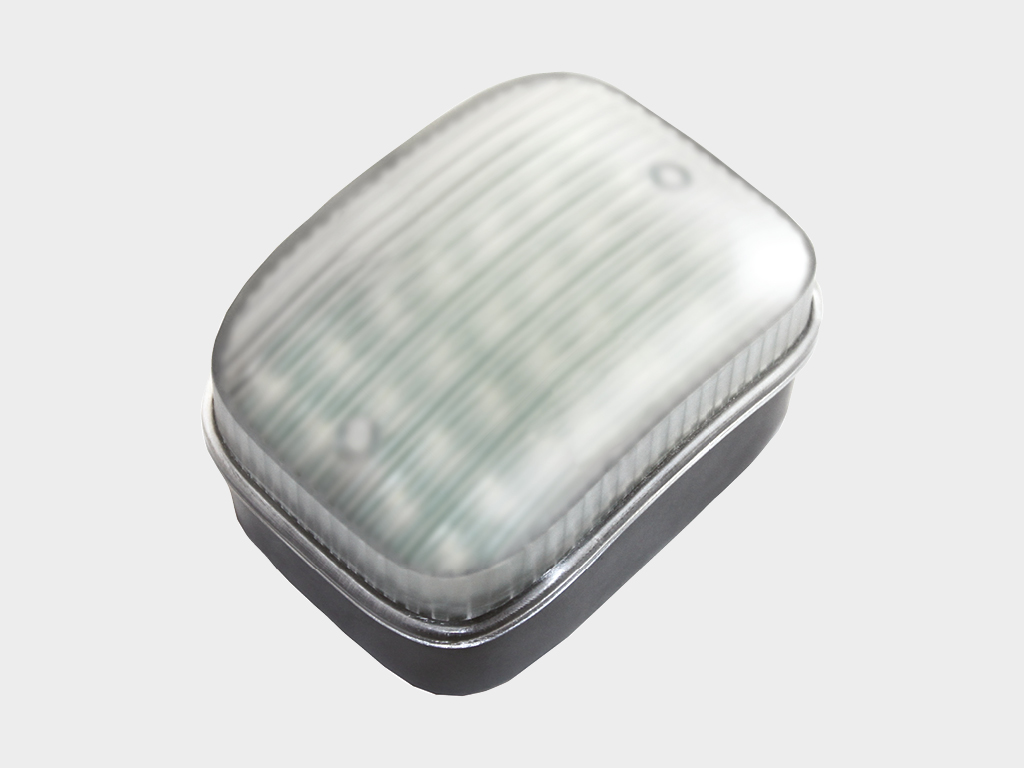

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

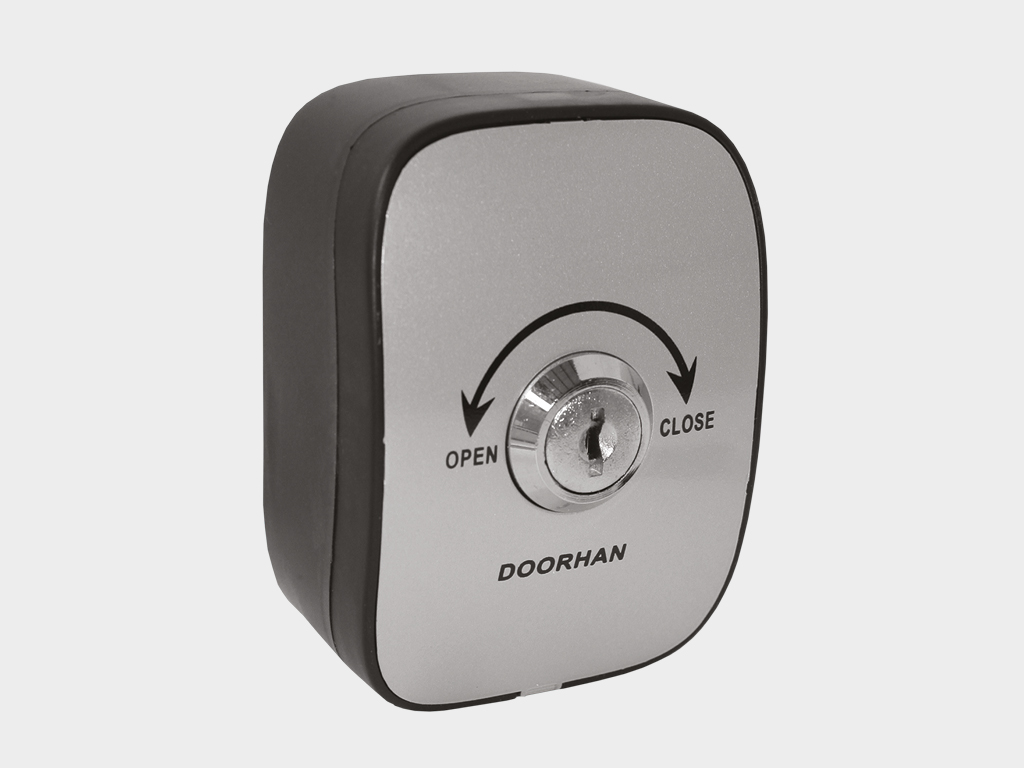

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Наименование	Значение	Примечание
Ветровая нагрузка, кг/м²	до 700	-
Усилие ручного открывания и закрывания, Н, не более	150	-
Группа горючести по ГОСТ 30244-94	Г2	-
Группа воспламеняемости по ГОСТ 30402-96	В2	-
Вес полотна ворот, кг/м²	19	-

Конструкция

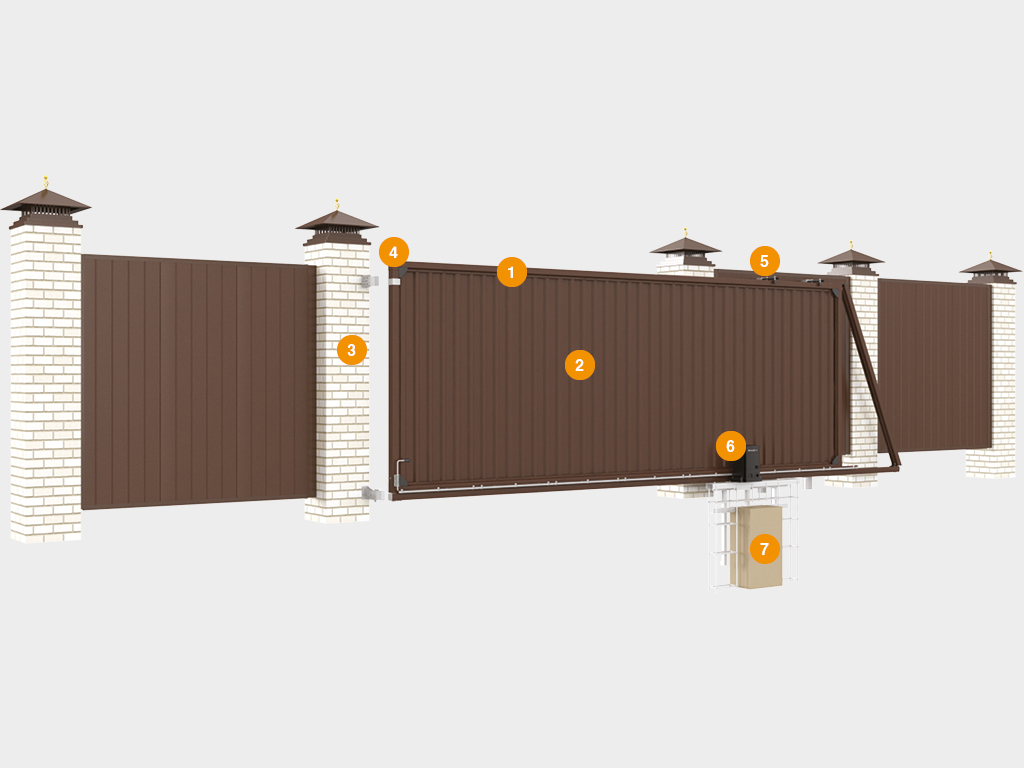

Стальной несущий профиль делает раму конструкции высокопрочной.
Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
Соединительный сухарь.
Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
Электропривод.
Несущая бетонируемая рама.

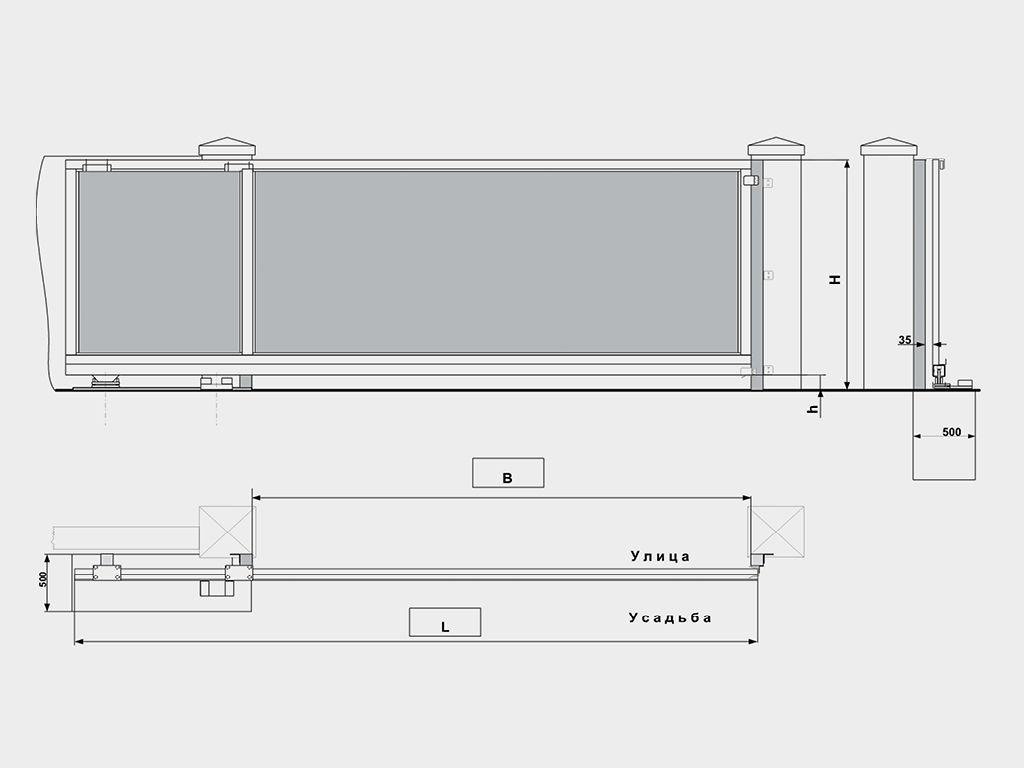

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема.
В — ширина проема.
L — место в сторону сдвига (рассчитывается как B × 1,5).
h — рекомендуемый размер 100 мм.
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

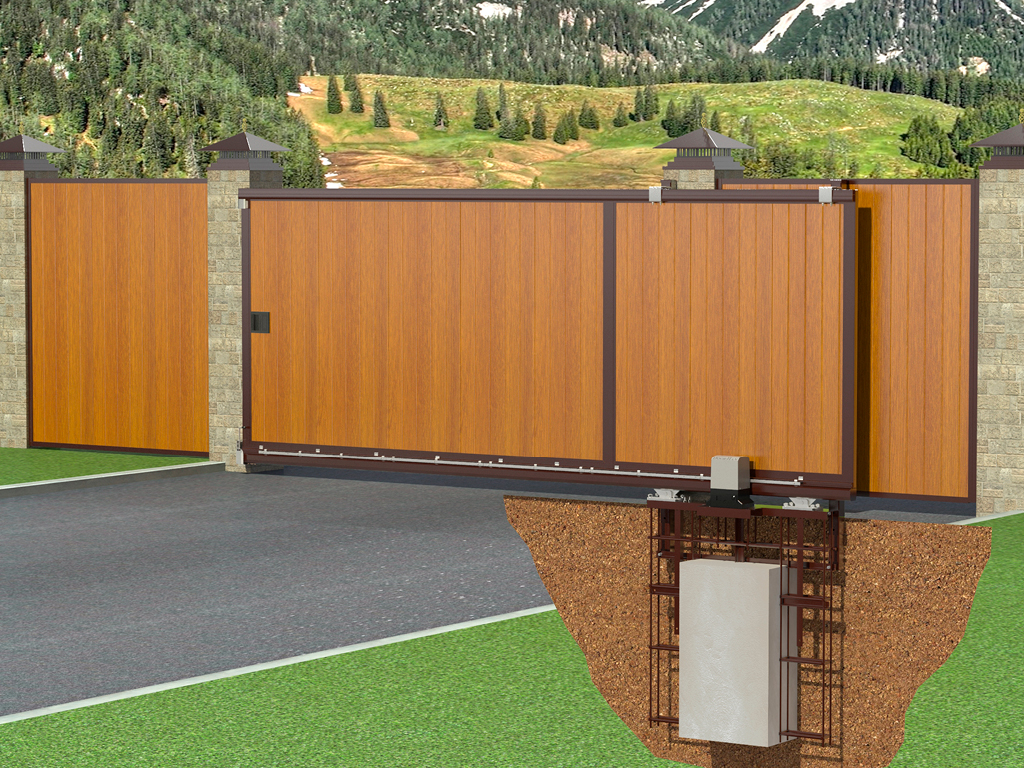

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

Инструкция по сборке сдвижных ворот Revolution

Предназначены для ограничения доступа на территорию.

Применяются при ограниченном свободном пространстве, т. к. не занимают много места при открытии.

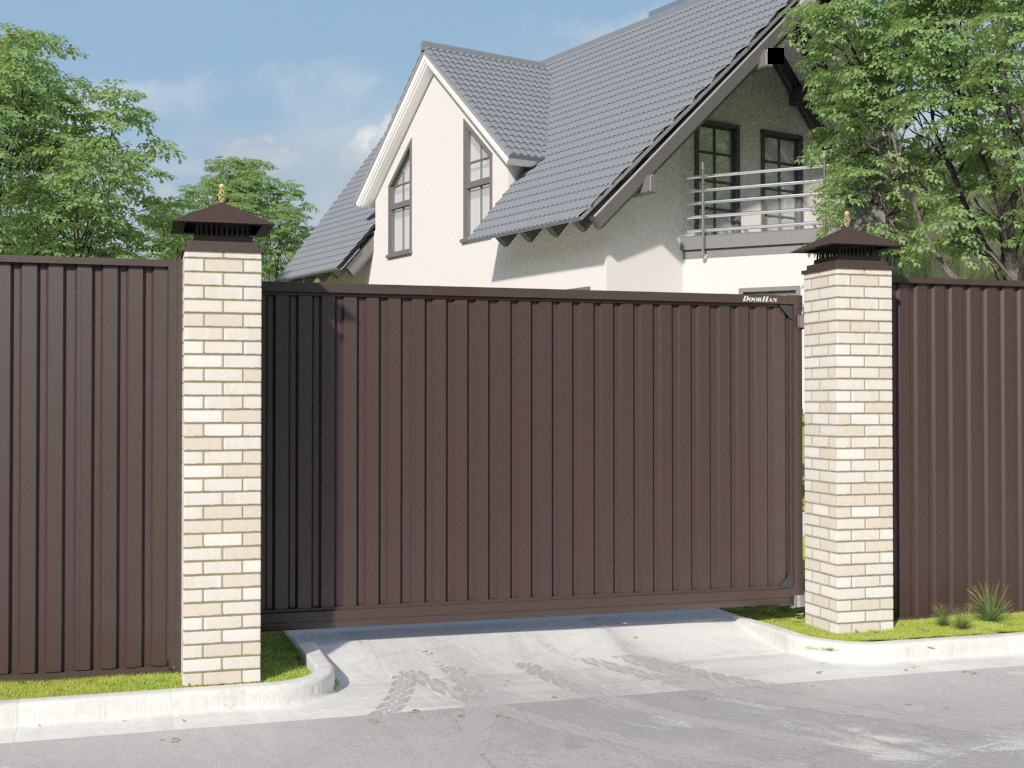

Откатные уличные ворота с заполнением профлистом (серия REVOLUTION) перемещаются вдоль ограждения и не требуют места для распахивания створок. Это удобно для участков с узким въездом или плотной застройкой
