Калитка в алюминиевой раме с заполнением профлистом

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 (коричнево-красный)

RAL 8014 (коричневый)

RAL 1014 (бежевый)

RAL 9003 (белый)

RAL 7004 (серый)

RAL 9006 (серебристый)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 7016 (антрацит)

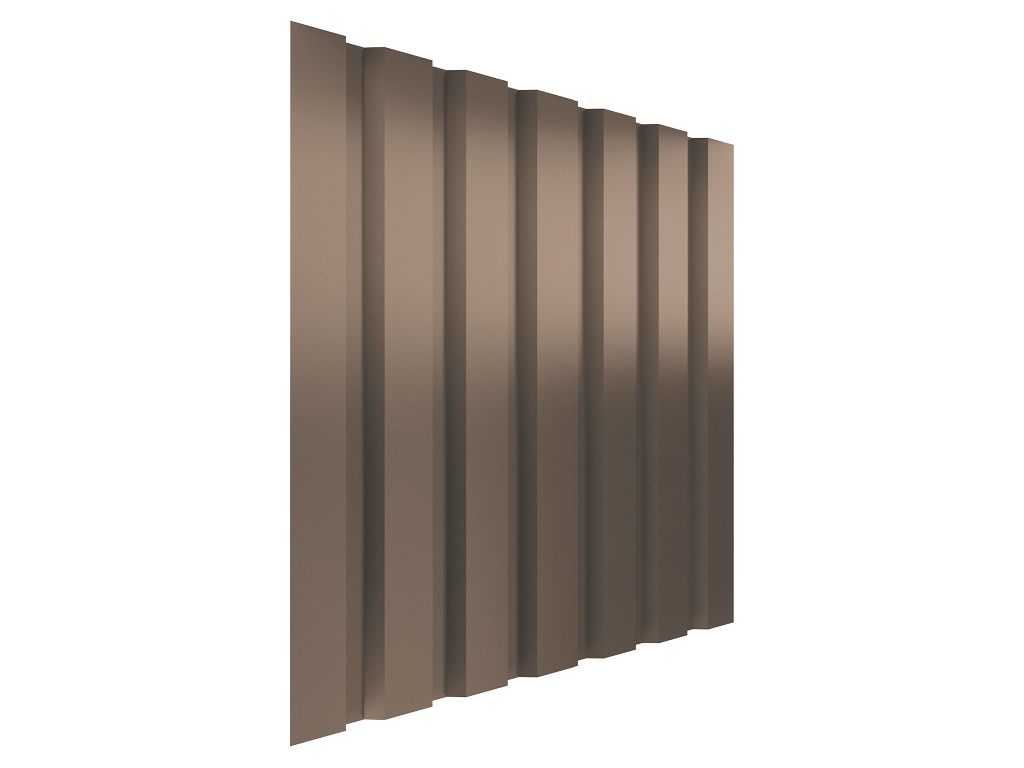

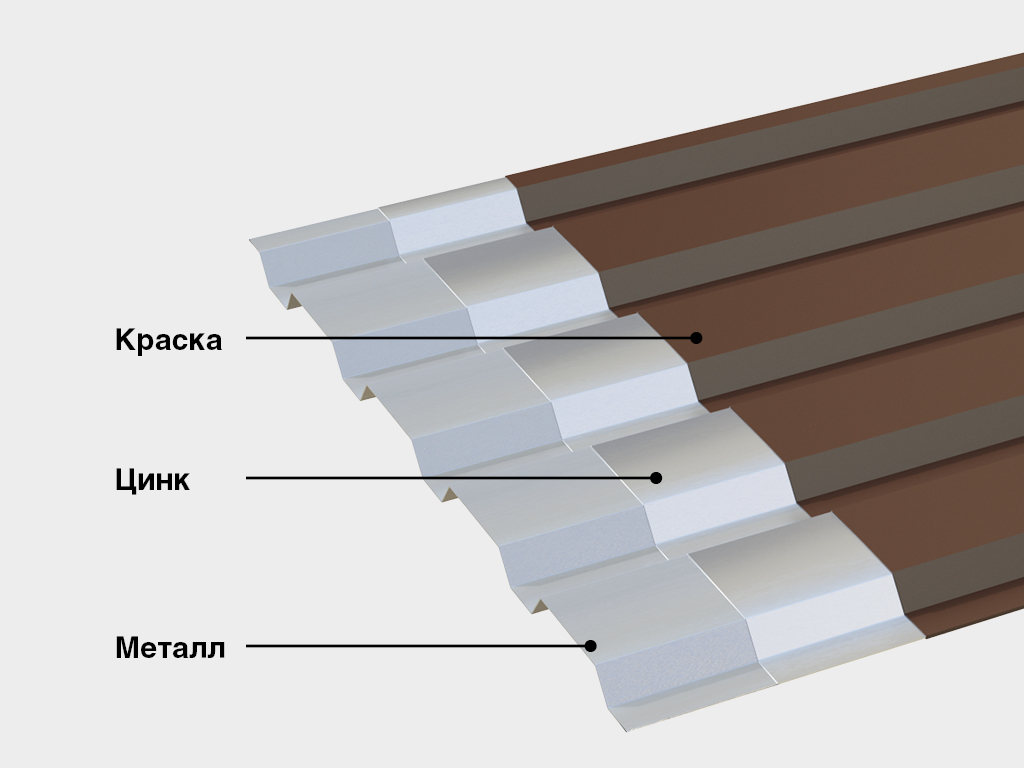

Профлист С20 производства DoorHan. Высота волны 20 мм.

Базовая комплектация

Профлист и профили для сборки створки калитки

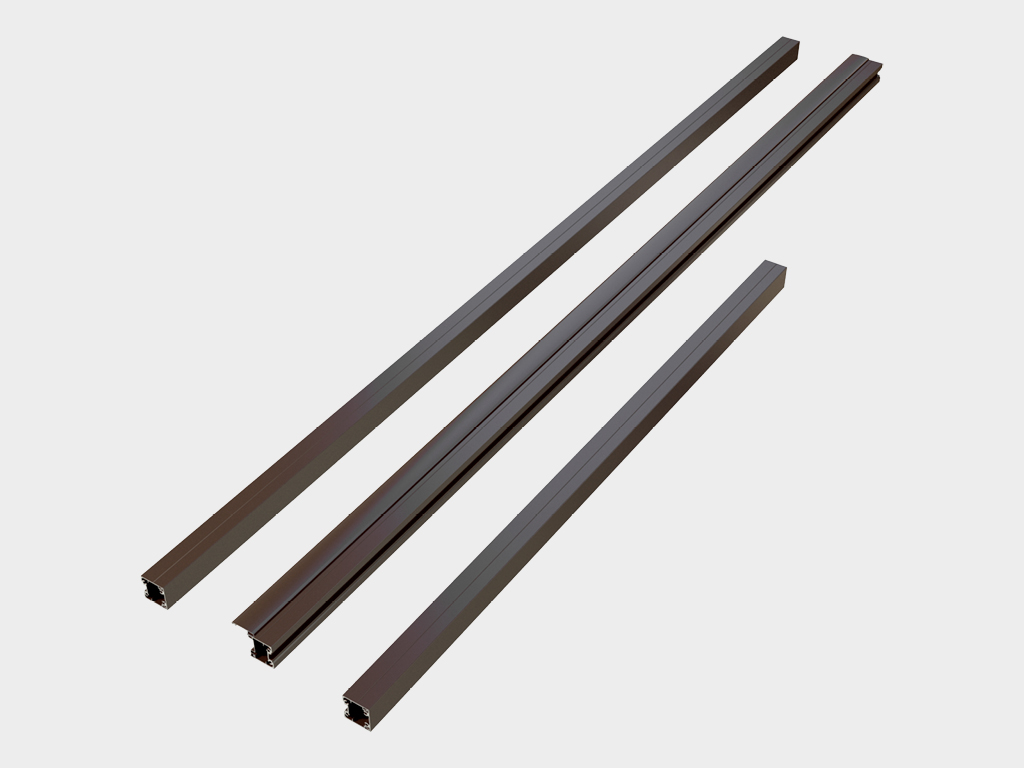

Комплект навесных алюминиевых столбов для монтажа створки к проему

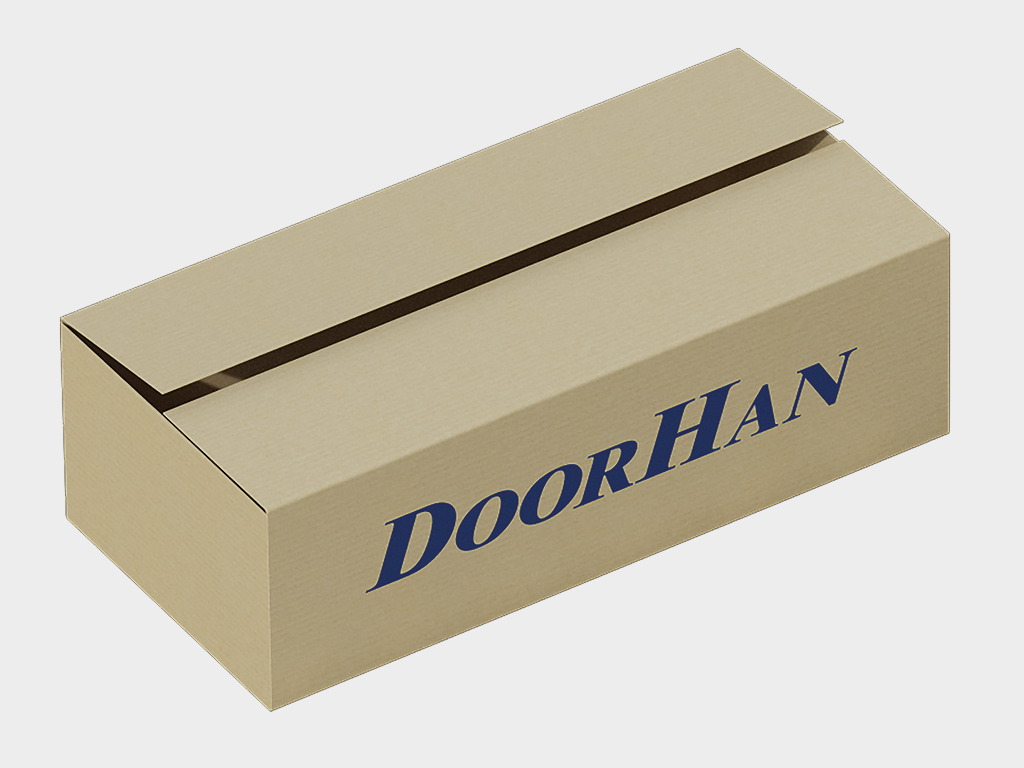

Коробка с комплектацией для монтажа

Дополнительная комплектация

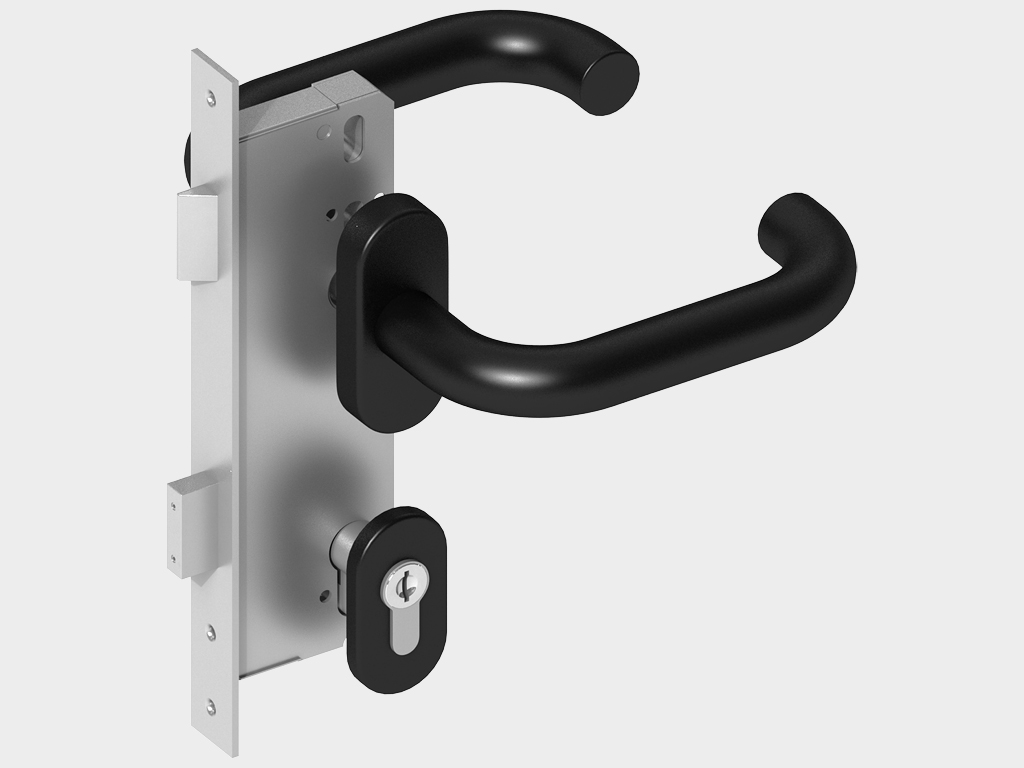

Замок механический врезной с ручками черного цвета

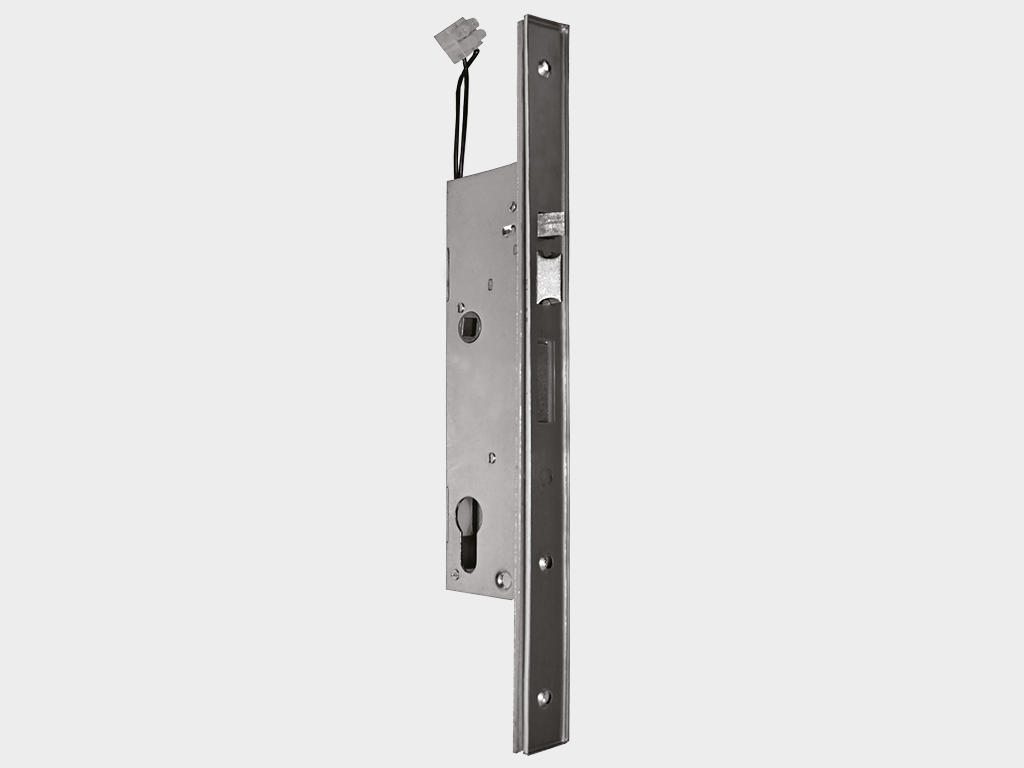

Замок врезной электромеханический NUOVA FEB

Наименование	Значение	Примечание
Изоляция воздушного шума, дБ	не менее 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150
Сопротивление ветровой нагрузке, Па	не более 700
Сопротивление удару твердым телом, Дж	10 (при высоте 1 м и массе шара 1 кг)	испытания проводились с целью определения целостности полотна калитки

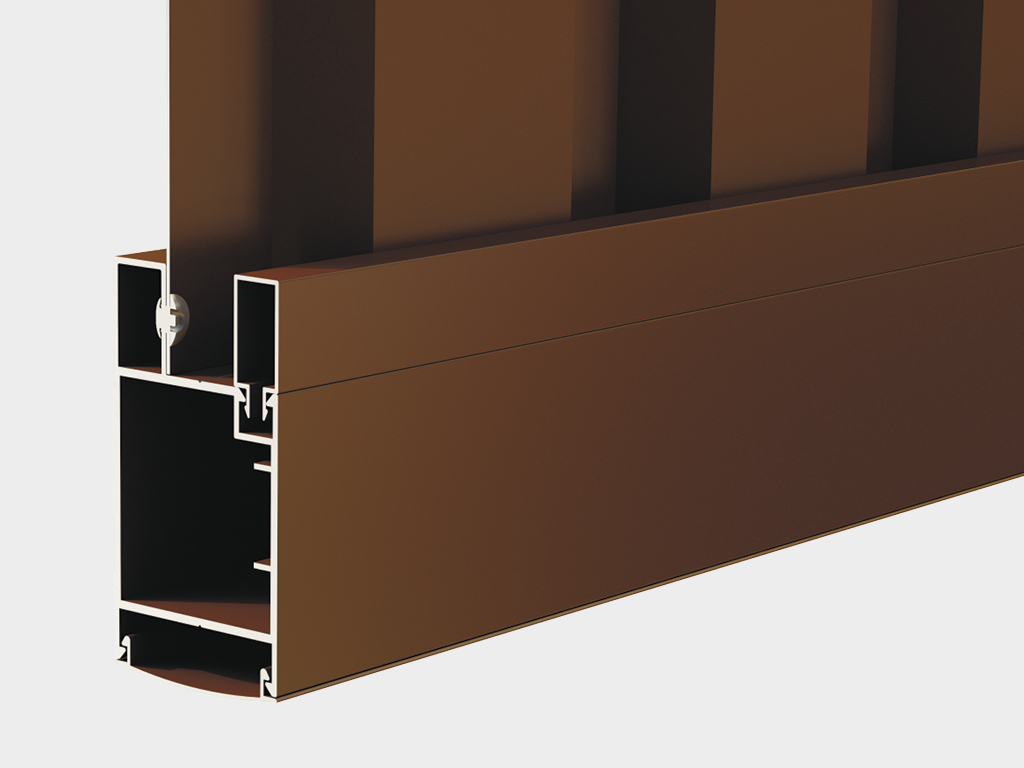

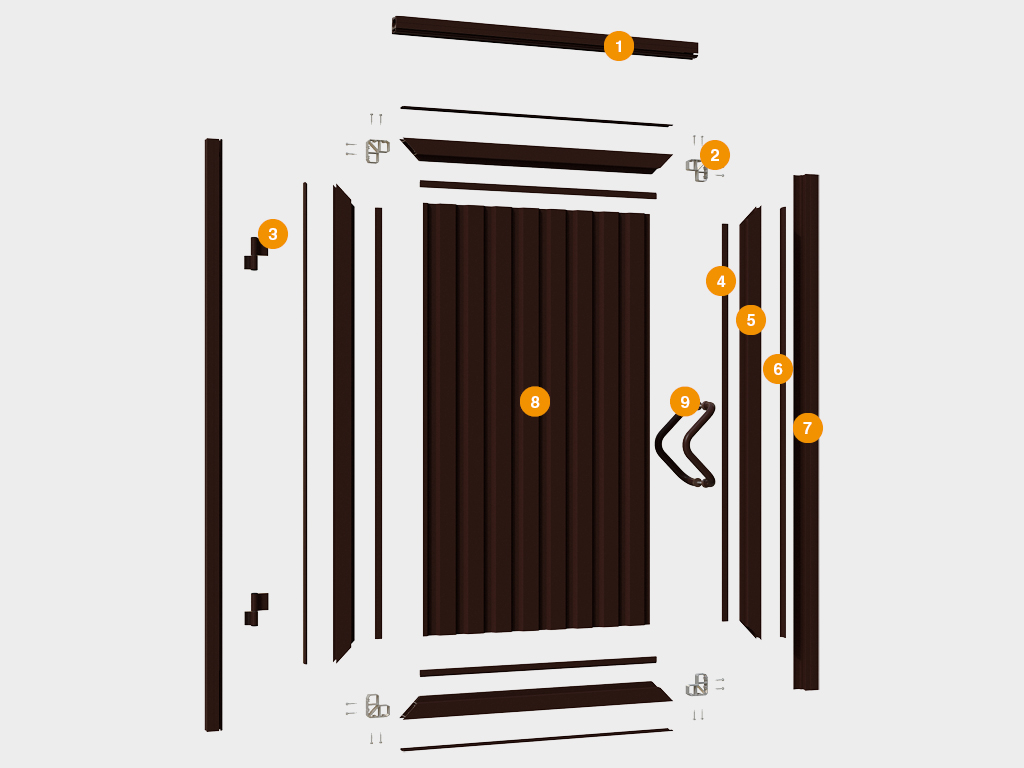

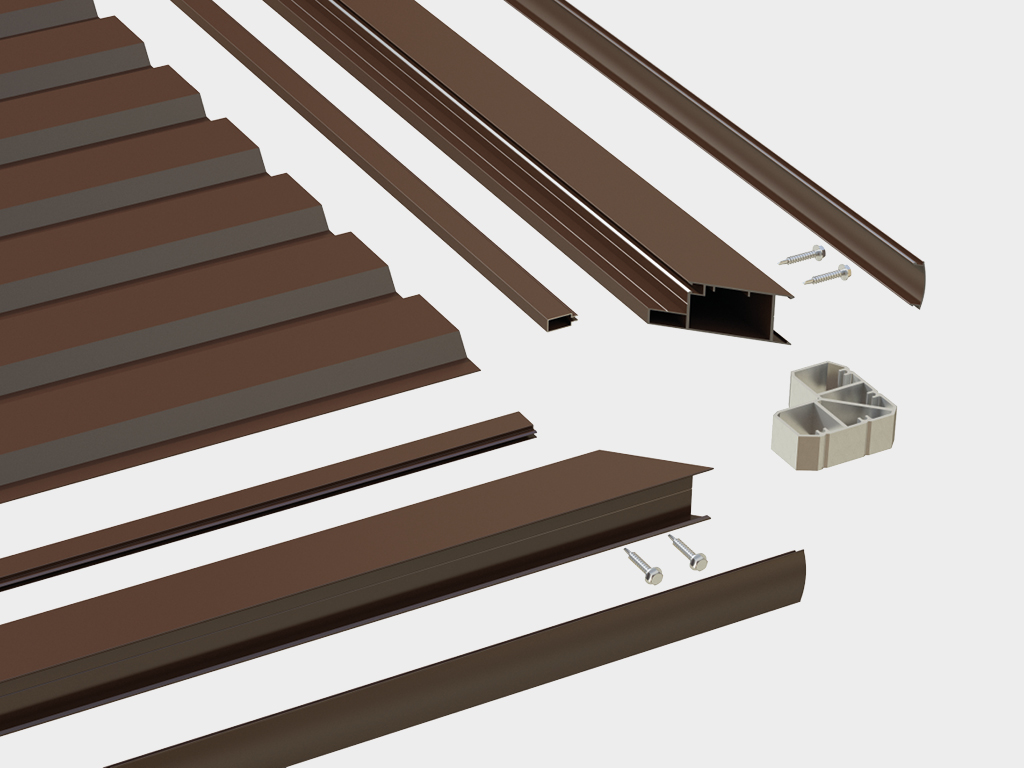

Конструкция

Профиль окантовочный
Сухарь угловой
Петля двухсекционная в сборе
Профиль «штапик»
Профиль основной несущий
Профиль «крышка»
Профиль «корпус столба»
Профлист
Ручка алюминиевая

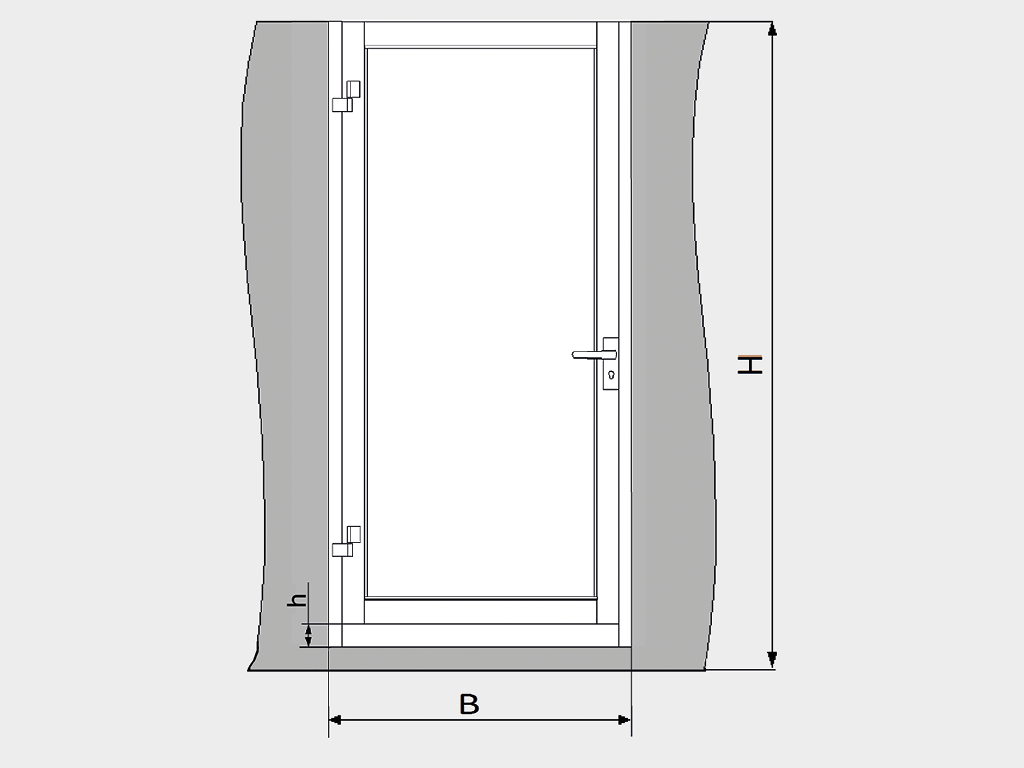

Для снятия необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В и h за итоговый размер принимается наибольшая величина.
Перепад по уровню столбов по всей высоте проема не должен превышать 10 мм.

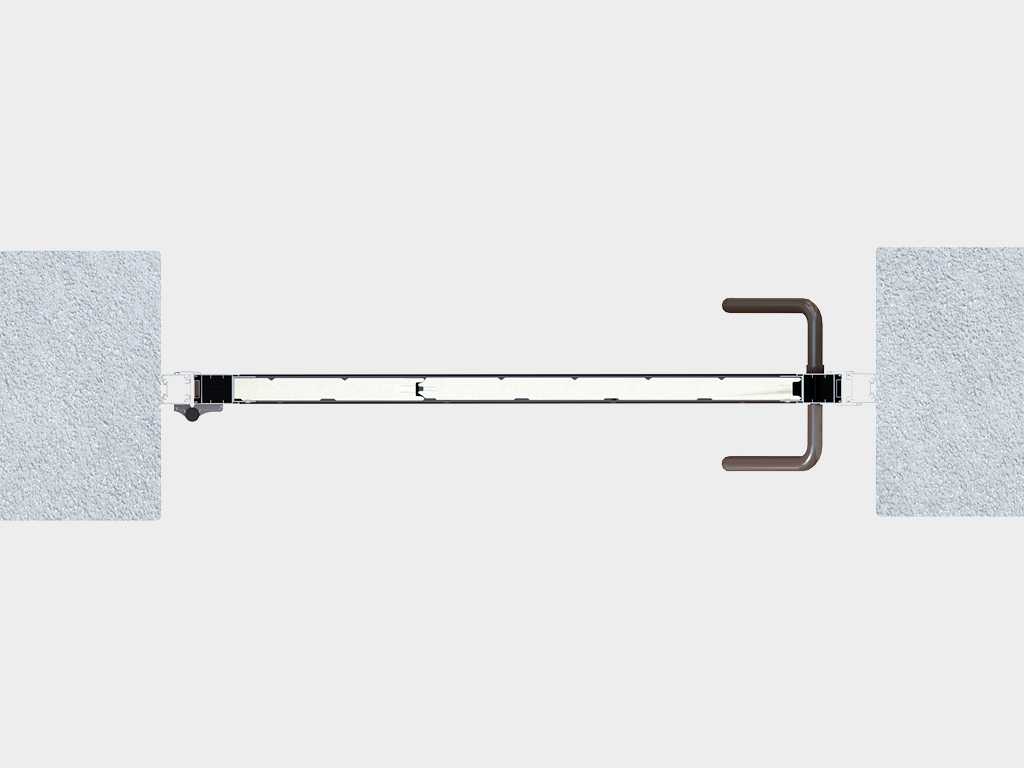

Монтаж встык с проемом. Несущие столбы устанавливаются встык с проемом. Створка калитки монтируется на столбы.

Инструкция по монтажу калитки в алюминиевой раме с заполнением профлистом

Калитка используется для организации дополнительного входа на территорию.

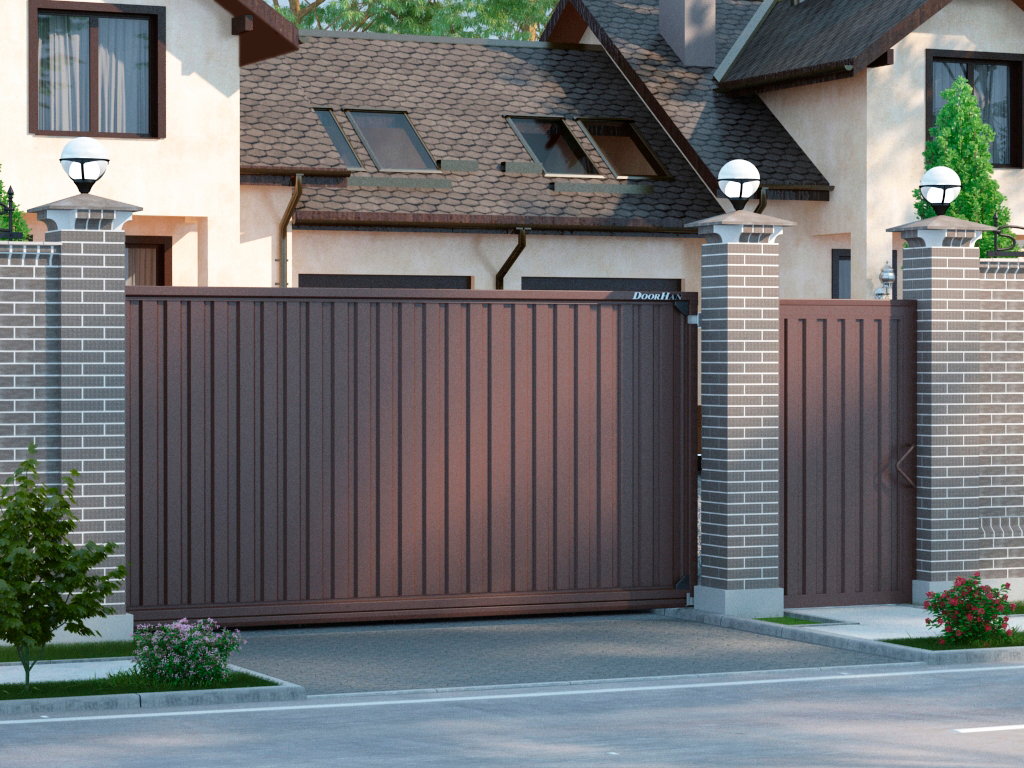

Калитка изготавливается из тех же панелей, что и уличные распашные и откатные ворота DoorHan, благодаря чему обеспечивается их идеальное сочетание.

Алюминиевая оконно-дверная система позволяет подобрать конструкцию под конкретный проём. На выбор влияют назначение помещения, тип открывания и требуемое заполнение.
