Калитка стандартных размеров в алюминиевой раме с сэндвич-панелями

КАЛИТКА СТАНДАРТНЫХ РАЗМЕРОВ В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 коричнево-красный

Типы поверхности

Под дерево (внешняя сторона)

Stucco (внутренняя сторона)

Доска (с внешней стороны)

Горизонтальная полоса (с внутренней стороны)

Базовая комплектация

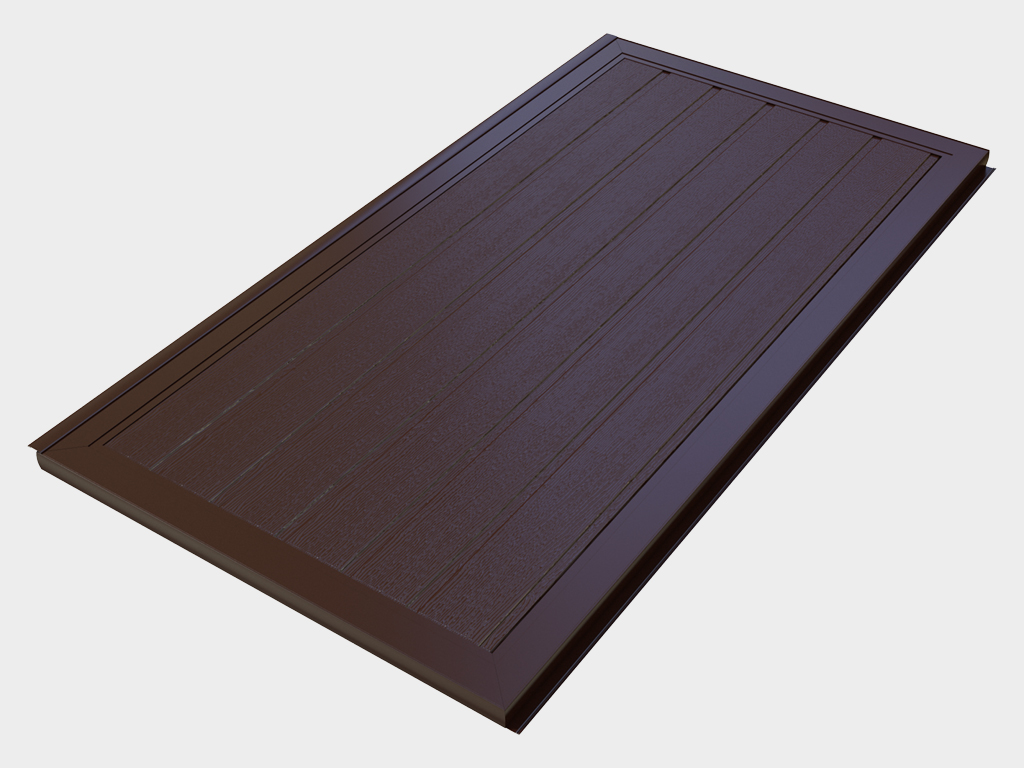

Створка калитки из сэндвич-панелей толщиной 40 мм и окантовкой из алюминиевых профилей

Комплект навесных столбов для крепления створки к проему

Коробка комплектации для монтажа

Дополнительная комплектация

Замок механический врезной с ручками черного цвета

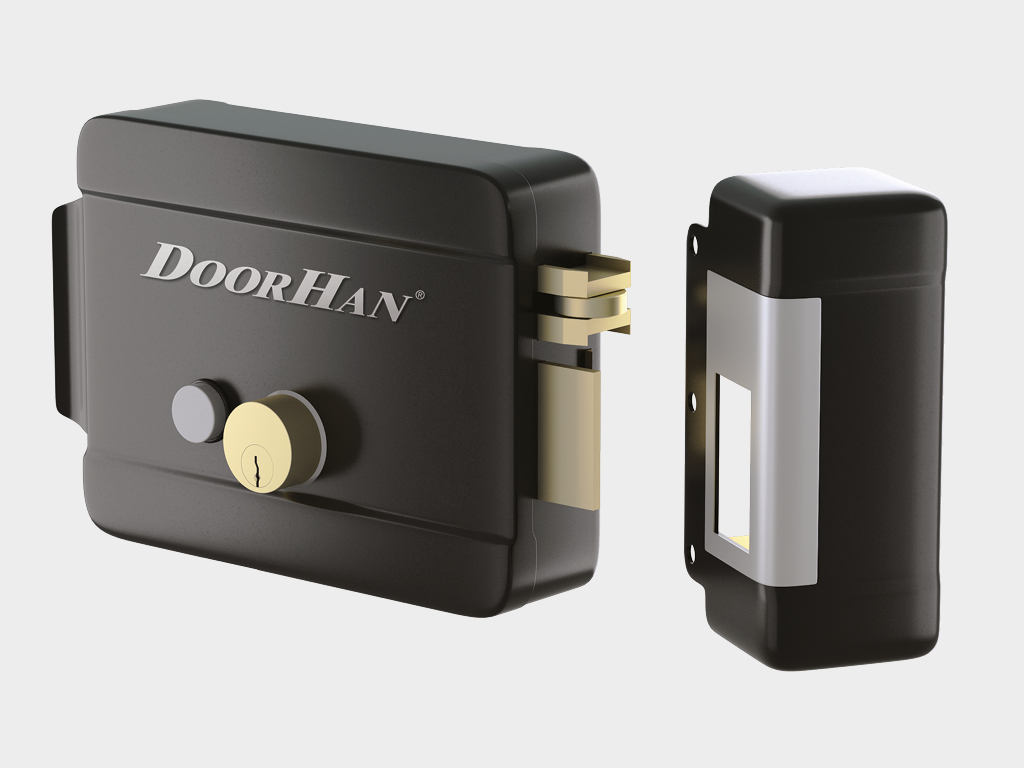

Замок накладной электромеханический DH-LOCK

Замок врезной электромеханический NUOVA FEB

Наименование	Значение	Примечание
Изоляция воздушного шума, дБ	не менее 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	10 (при высоте 1 м и массе шара 1 кг)	испытания проводились с целью определения целостности полотна калитки

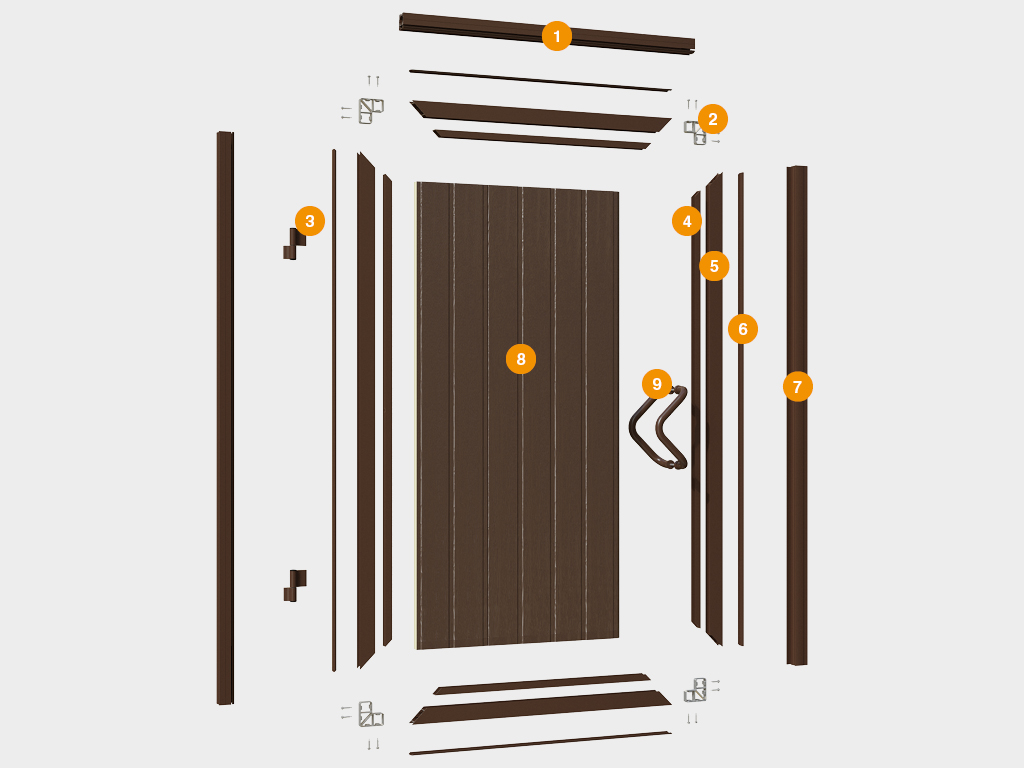

Конструкция

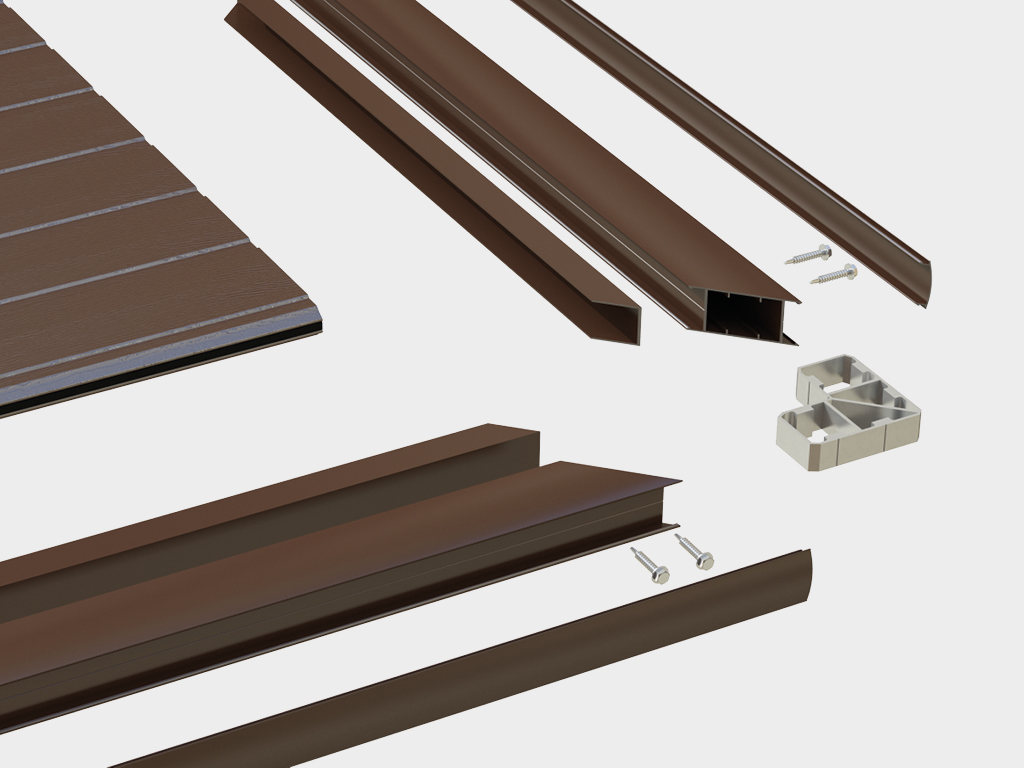

Профиль окантовочный.
Угловое соединение щита усиленное.
Петля двухсекционная в сборе.
Профиль для сборки панелей.
Профиль основной несущий.
Профиль «крышка».
Профиль «корпус столба».
Сэндвич-панель.
Ручка алюминиевая.

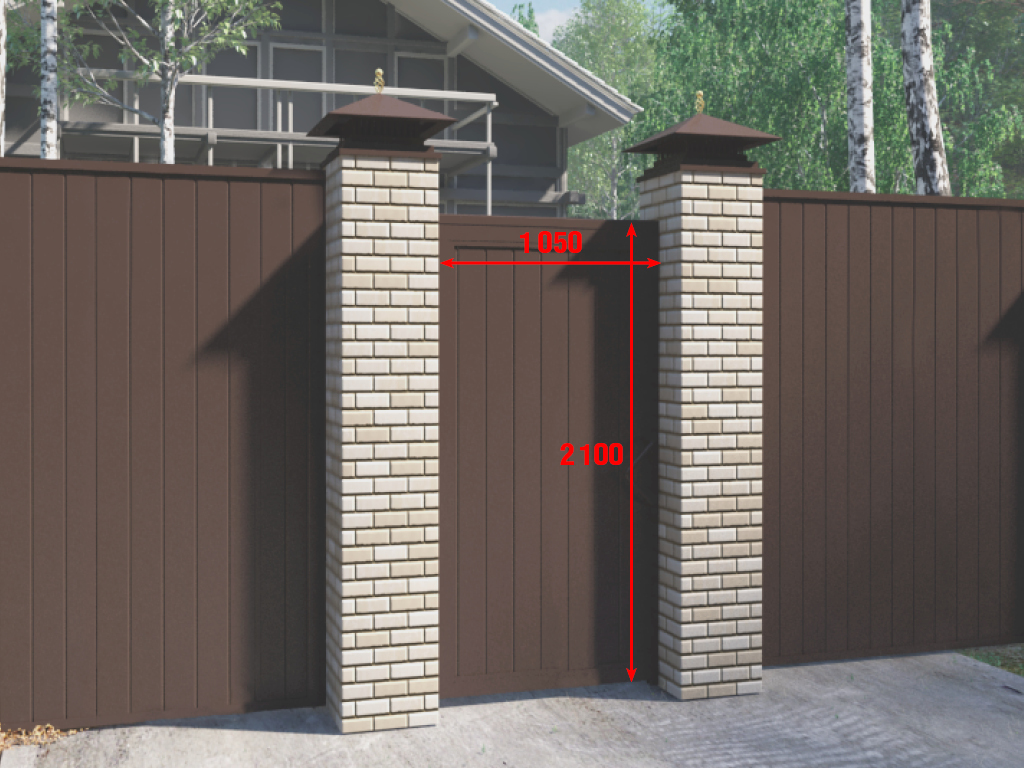

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В, h за итоговый размер принимается наибольшая величина.
Перепад уровня столбов по всей высоте проема не должен превышать 10 мм.

Монтаж встык с проемом. Несущий столб устанавливается встык с проемом. Створка калитки монтируется на столбы.

Инструкция по монтажу отдельно стоящей калитки стандартных размеров.

Калитка устанавливается для организации дополнительного входа на территорию.

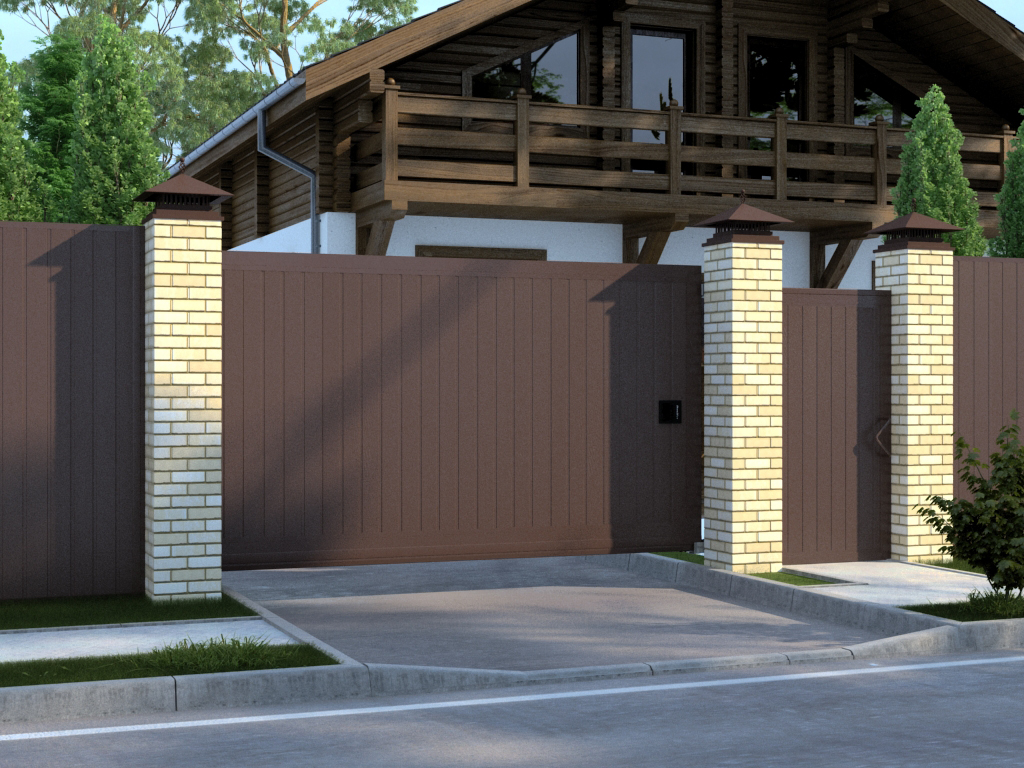

Калитка изготавливается из тех же панелей, что и уличные распашные и откатные ворота, благодаря чему обеспечивается их идеальное сочетание.

Сэндвич-панели помогают собрать ограждающие конструкции с готовым утепляющим слоем. При заказе выбирают толщину и тип облицовки под назначение здания и требования проекта.
