Калитка стандартных размеров в алюминиевой раме с профлистом

КАЛИТКА СТАНДАРТНЫХ РАЗМЕРОВ В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 8017 (коричнево-красный)

Профлист С20 производства компании DoorHan. Высота волны 20 мм

Базовая комплектация

Профили и профлист для сборки створки калитки

Комплект навесных алюминиевых столбов для крепления створки к проему

Коробка комплектации для монтажа калитки

Дополнительная комплектация

Замок механический врезной с ручками черного цвета

Замок врезной электромеханический NUOVA FEB

Наименование	Значение	Примечание
Изоляция воздушного шума, дБ	не менее 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	10 (при высоте 1 м и массе шара 1 кг)	испытания проводились с целью определения целостности полотна калитки

Конструкция

Профиль окантовочный.
Угловой сухарь.
Петля двухсекционная в сборе.
Профиль «штапик» алюминиевой рамы.
Профиль основной алюминиевой рамы.
Профиль «крышка».
Профиль «корпус столба».
Профлист.
Ручка алюминиевая.

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.

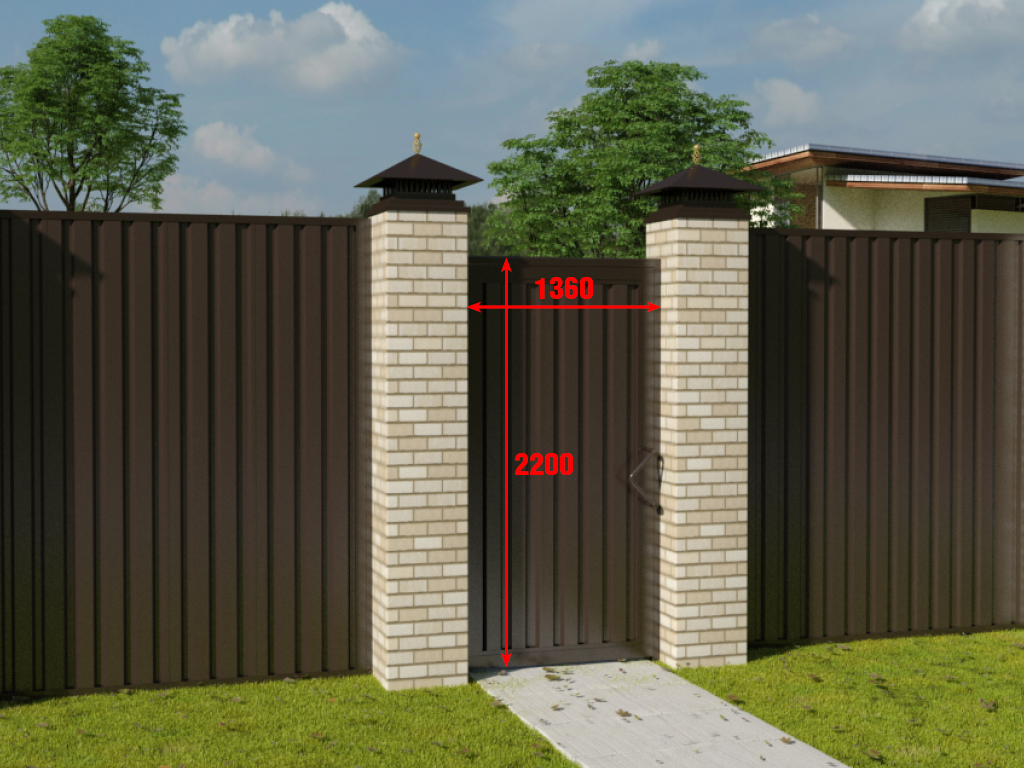

H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В, h за итоговый размер принимается наибольшая величина.
Перепад уровня столбов по всей высоте проема не должен превышать 10 мм.

Монтаж встык с проемом. Несущие столбы монтируются встык с проемом. Створка калитки устанавлиается на столбы.

Инструкция по сборке щита калитки с заполнением из профилированного стального листа.

Калитка устанавливается для организации дополнительного входа на территорию.

Калитка изготавливается из тех же щитов, что и уличные откатные ворота DoorHan, благодаря чему обеспечивается их идеальное сочетание.

Алюминиевая оконно-дверная система позволяет подобрать конструкцию под конкретный проём. На выбор влияют назначение помещения, тип открывания и требуемое заполнение.
