Промышленные скоростные секционные ворота ISD01 Parking

ПРОМЫШЛЕННЫЕ СКОРОСТНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ ISD01 PARKING

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Типы поверхности

RAL 9003 белый

RAL 9006 серебристый

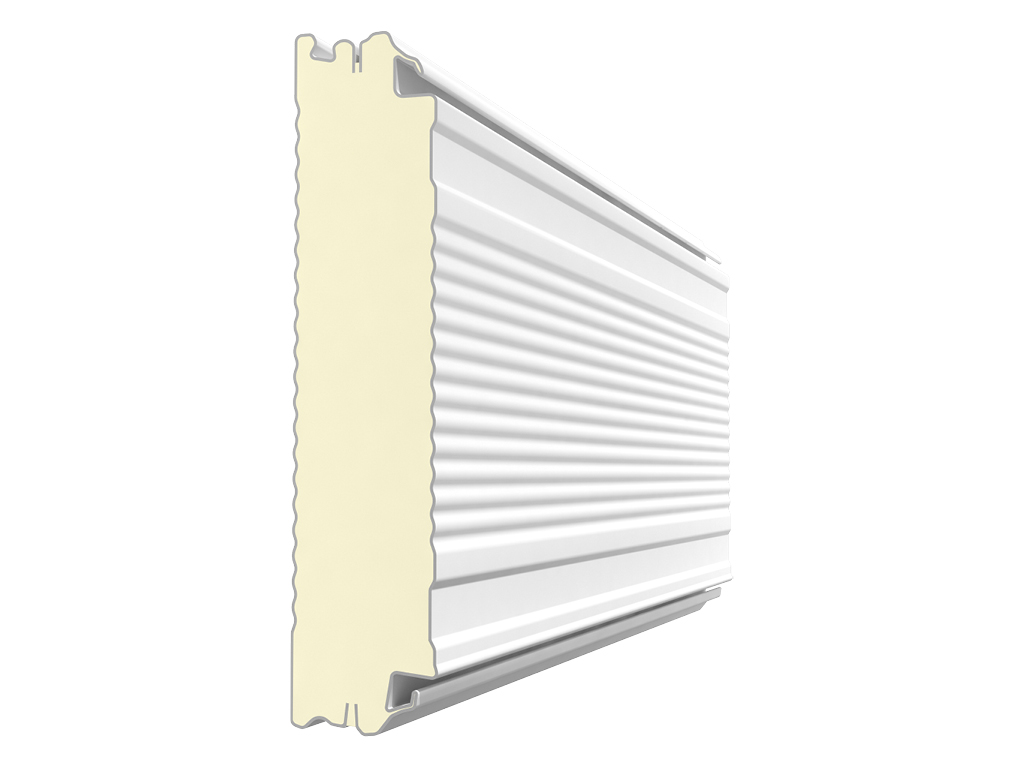

Волна

Базовая комплектация

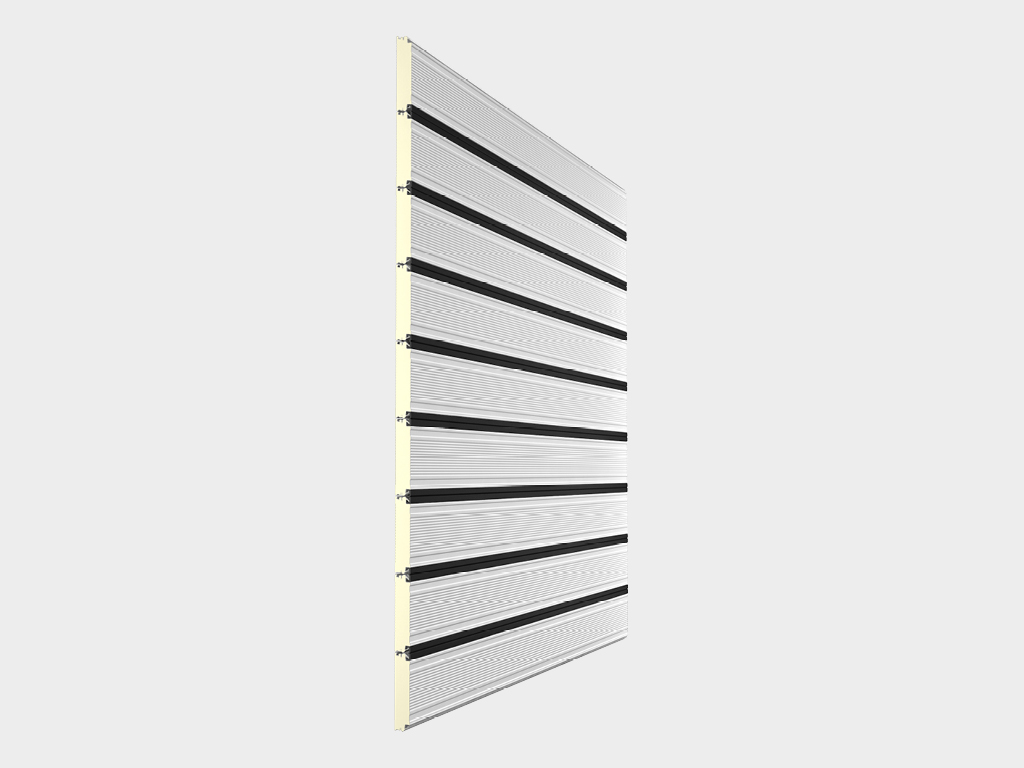

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм

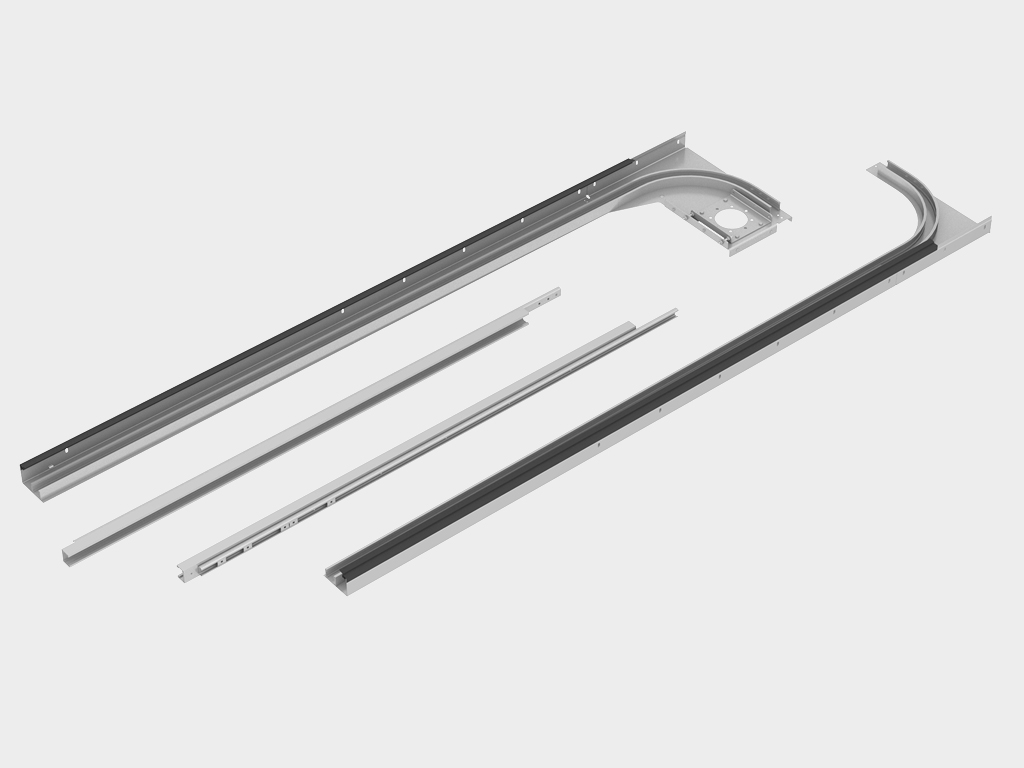

Комплект направляющих и угловых стоек

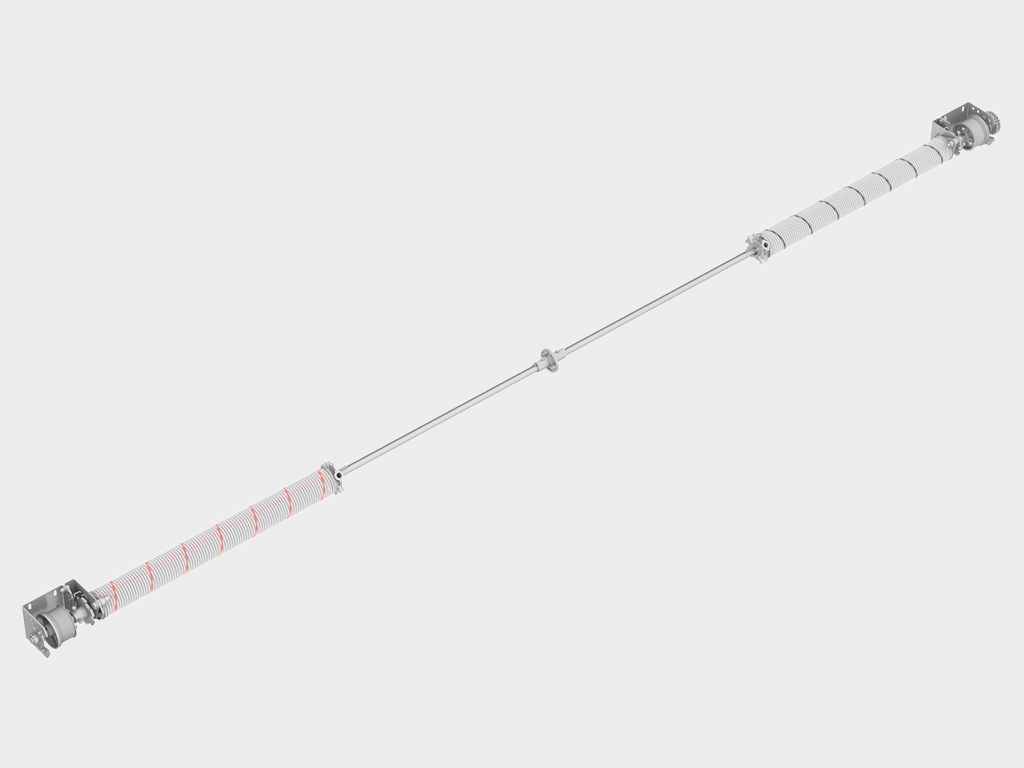

Торсионный механизм рассчитан на 100 000 циклов

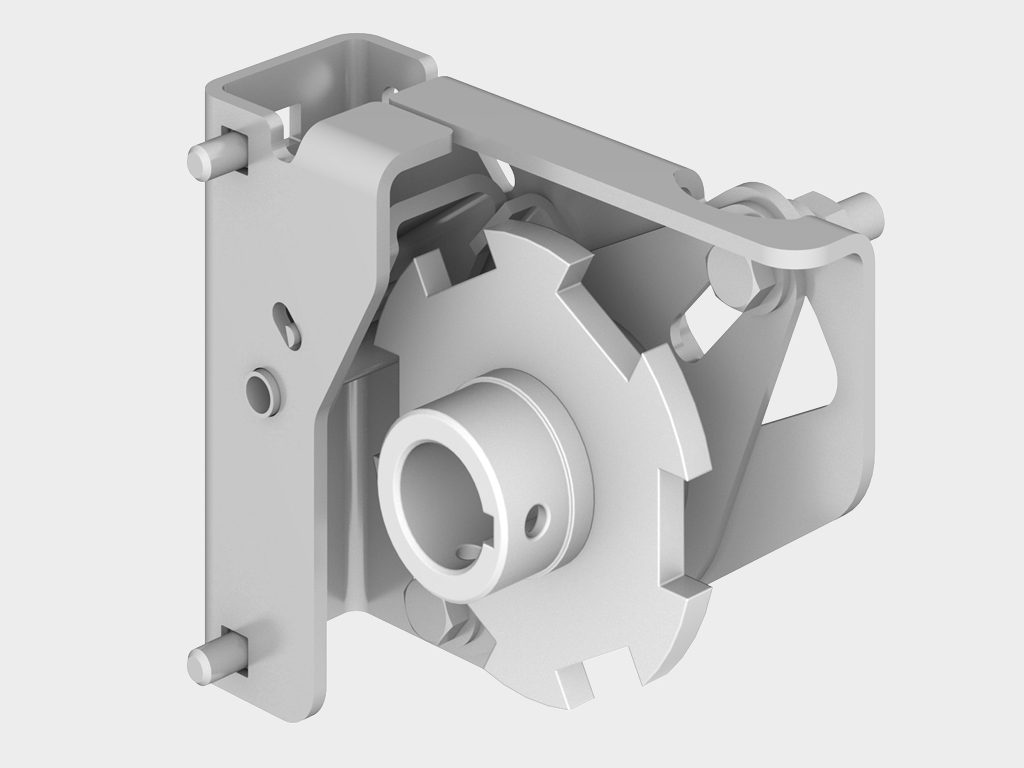

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот

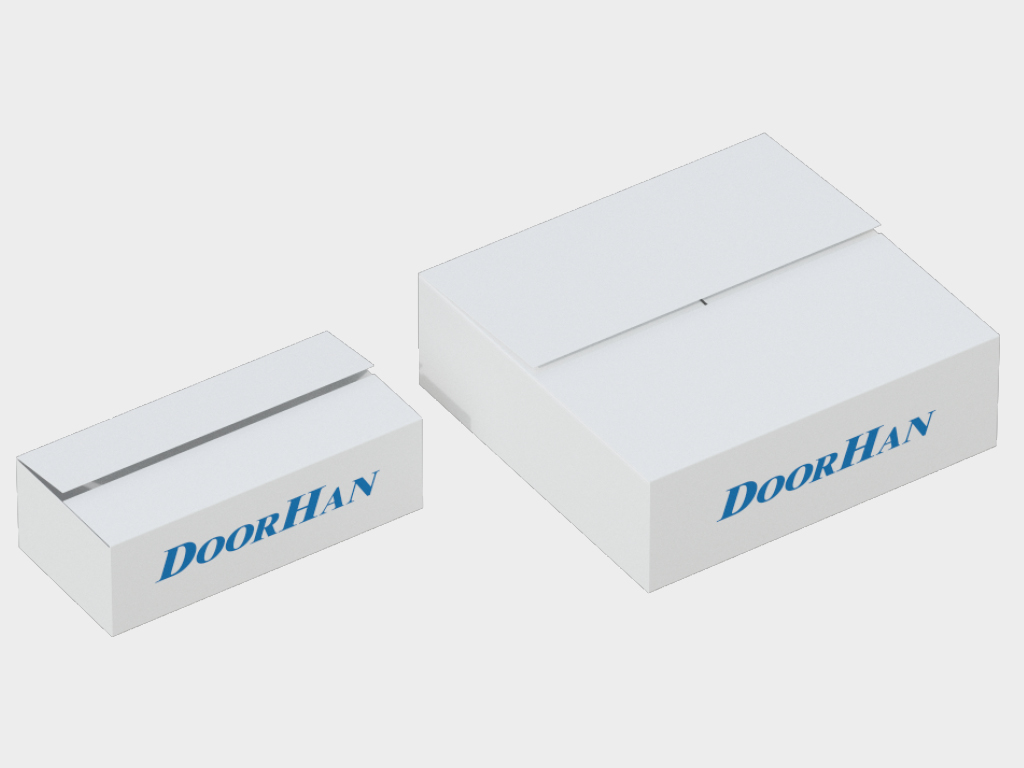

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу

Блок управления и электропривод, оснащенный системой аварийной разблокировки

Дополнительная комплектация

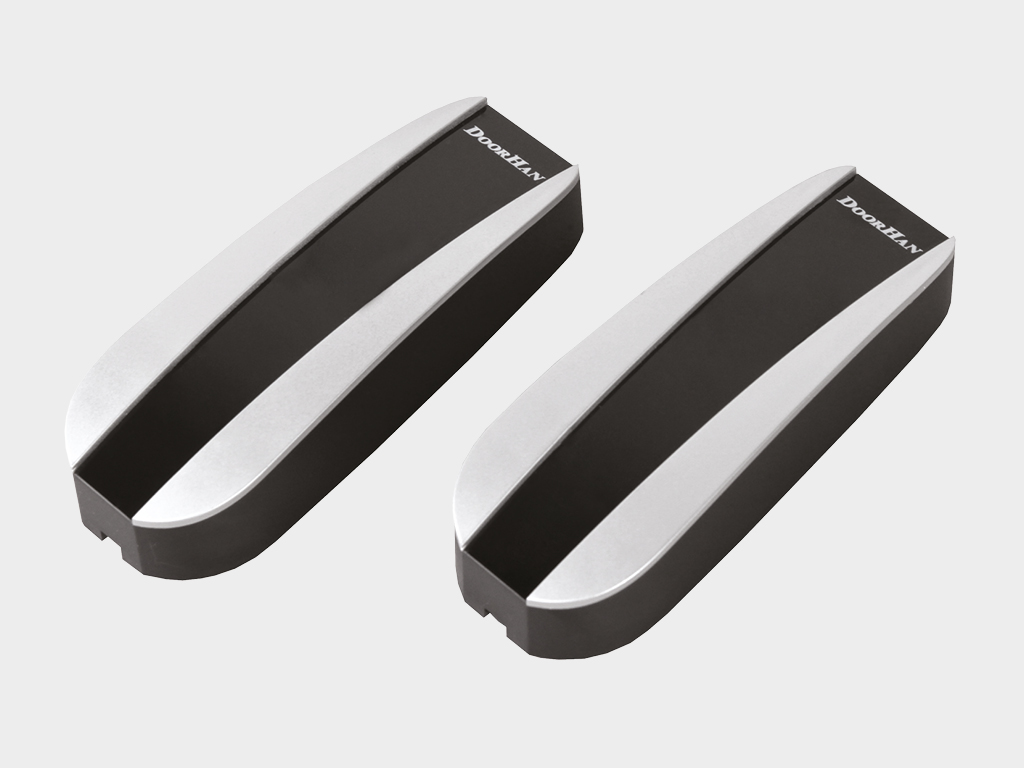

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот

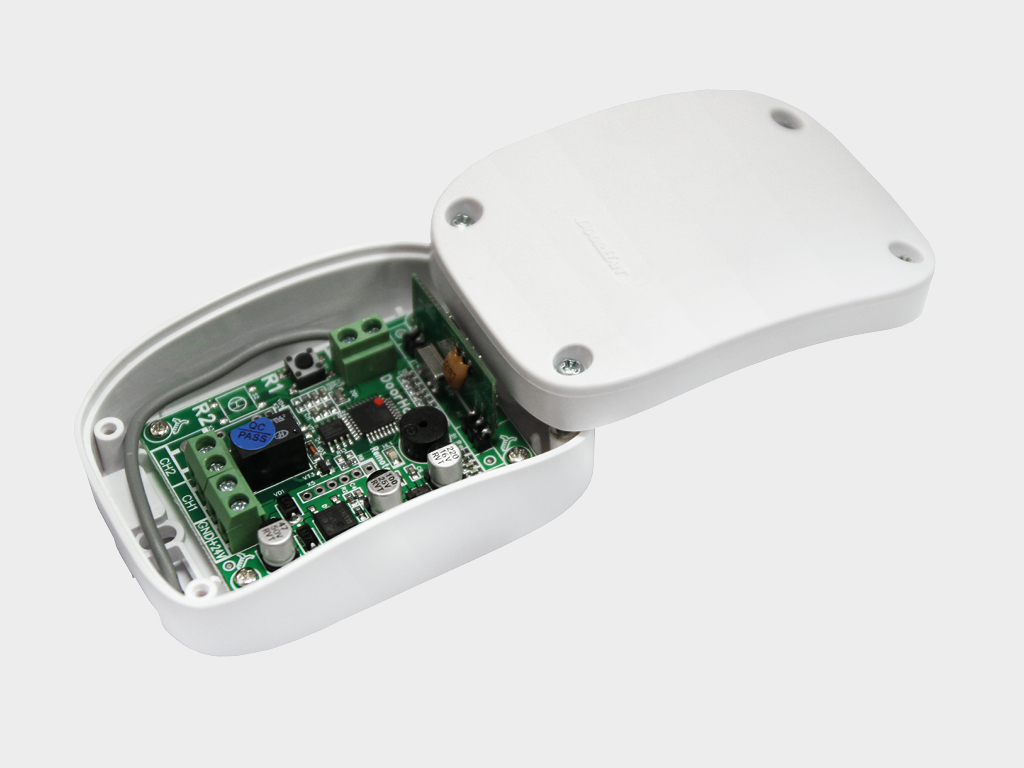

Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan

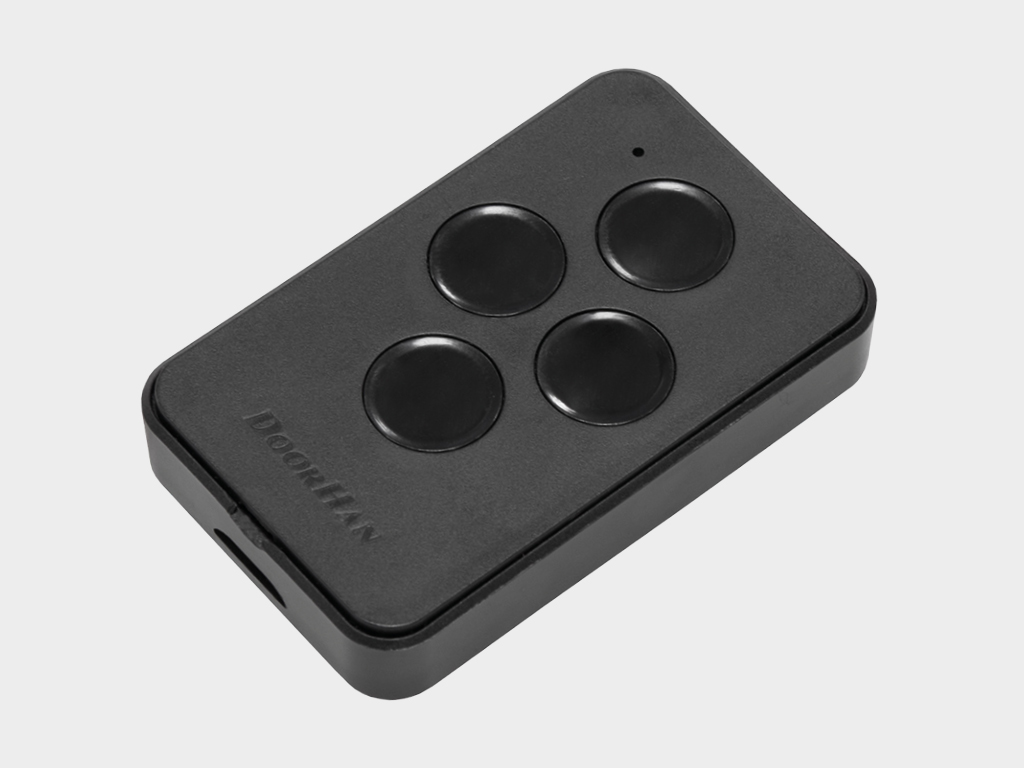

Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan

Наименование	Значение	Примечание

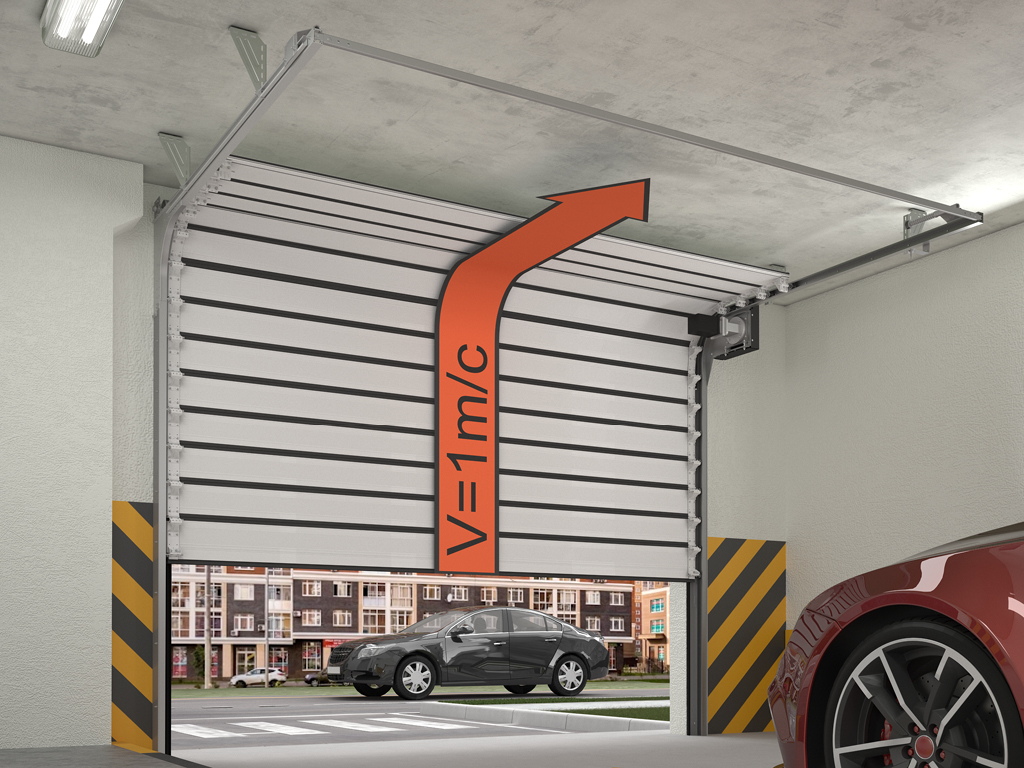

Скорость открывания, м/с	1,0
Скорость закрывания, м/с	0,8
Уровень теплоизоляции, Вт / м² *°С	0,76
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3
Ресурс, циклов	1 000 000	Ворота
Ресурс, циклов	100 000	Торсионный механизм

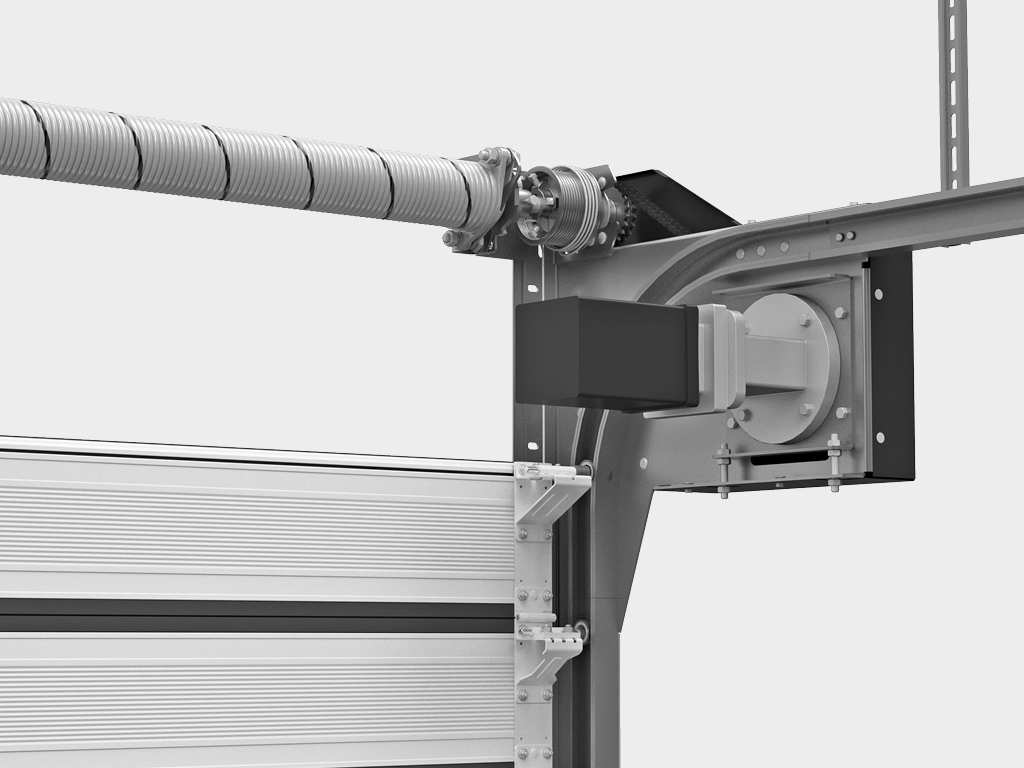

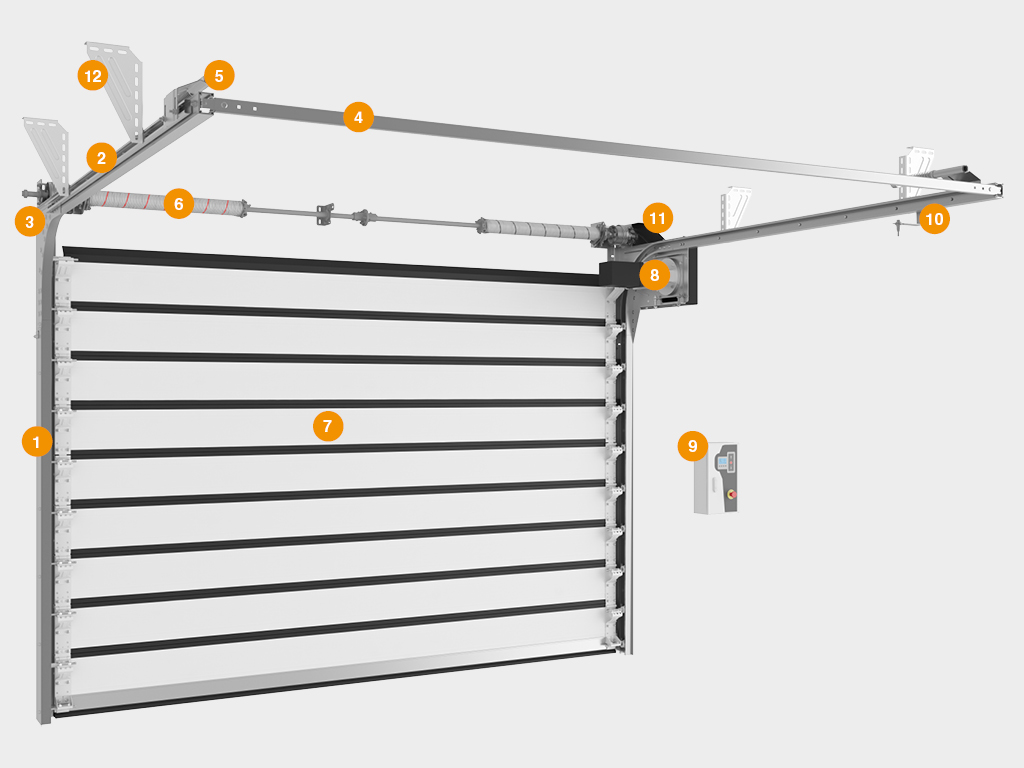

Конструкция

Вертикальная направляющая
Горизонтальная направляющая
Изгиб
С-профиль
Пружинный амортизатор
Балансировочный пружинный механизм (торсионная пружина)
Полотно ворот в сборе с фурнитурой
Электропривод
Блок управления
Датчик концевого положения
Защитный кожух передаточной цепи
Кронштейны крепления к потолку

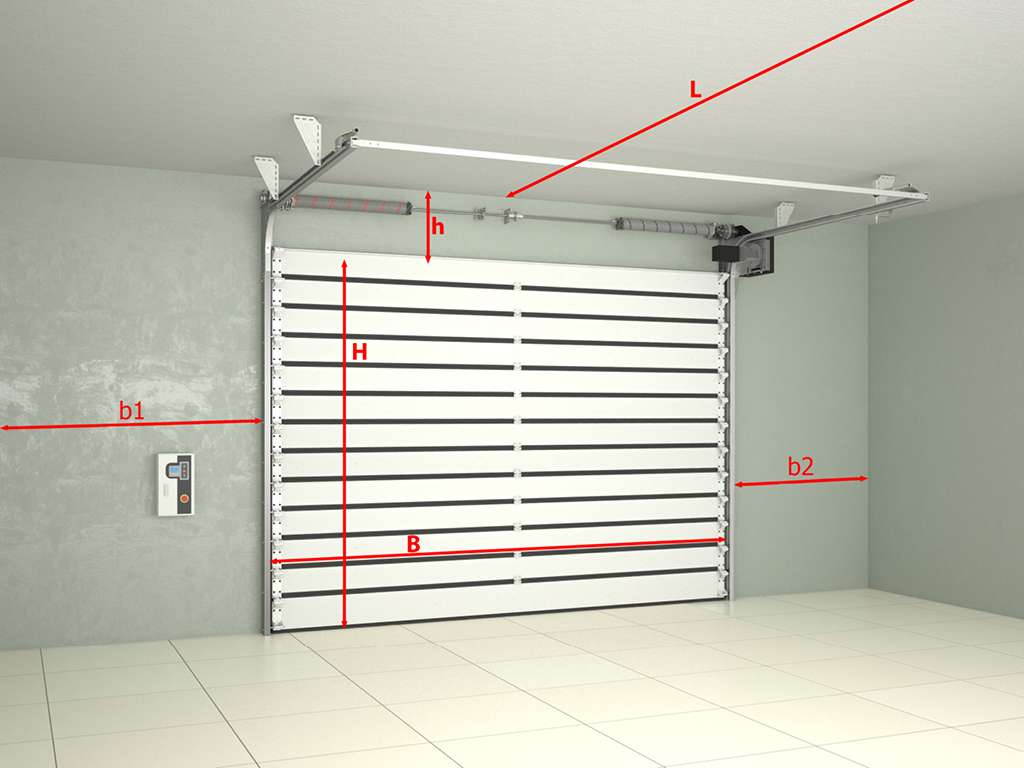

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 430 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

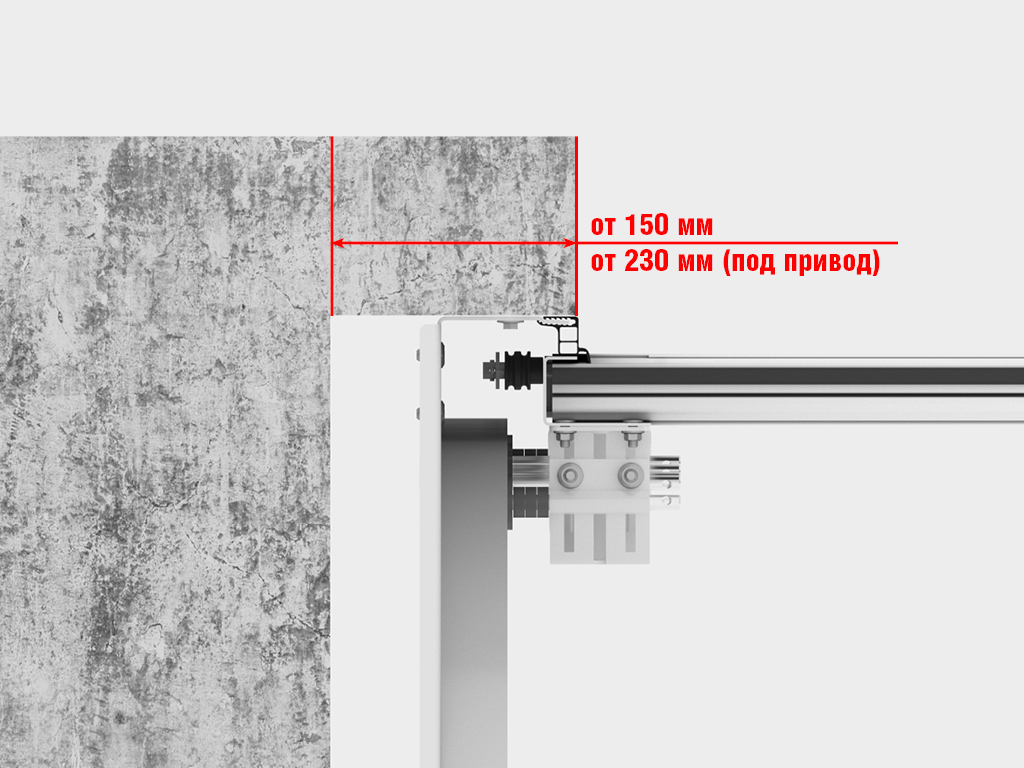

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Инструкция по монтажу промышленных секционных ворот серии ISD01 Parking

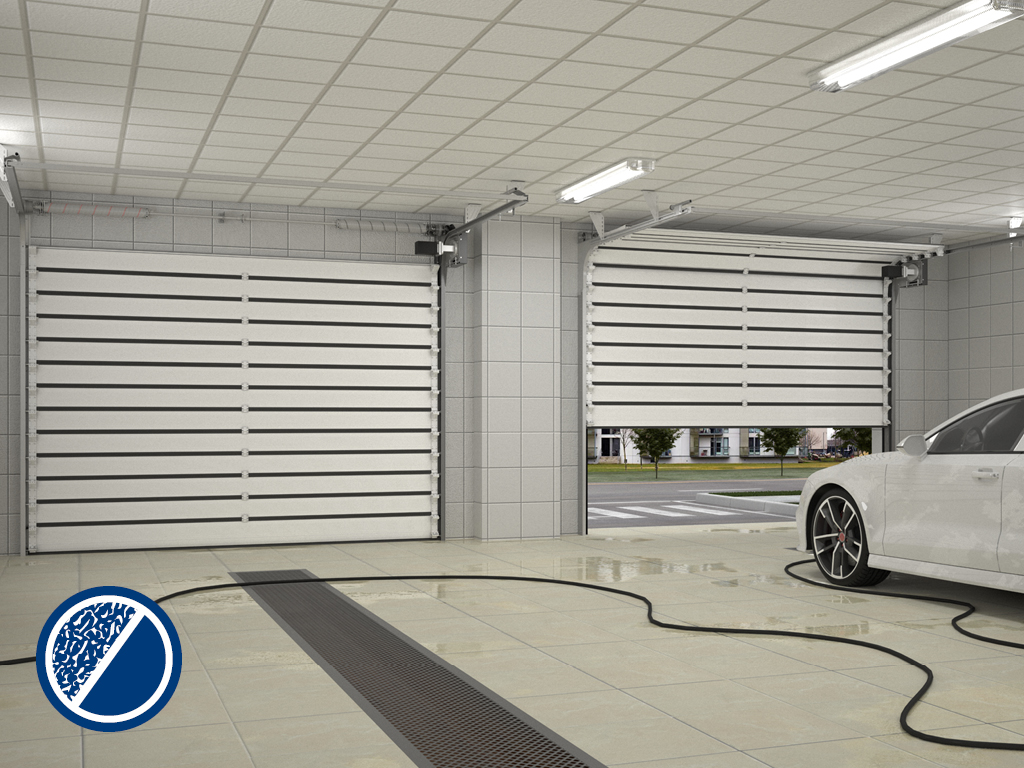

Паркинги и стоянки

Гаражи экстренных служб

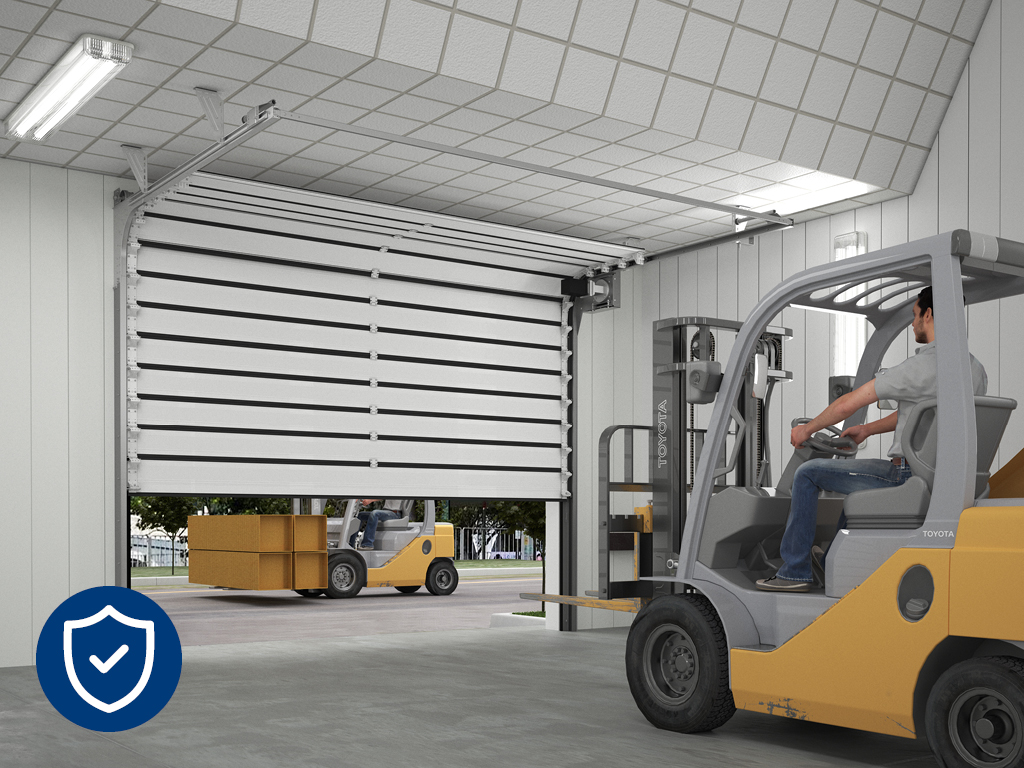

Складские комплексы

Скоростные ворота помогают сократить ожидание при частом перемещении между рабочими зонами. Они актуальны для складов и производств, где проём используется постоянно.
