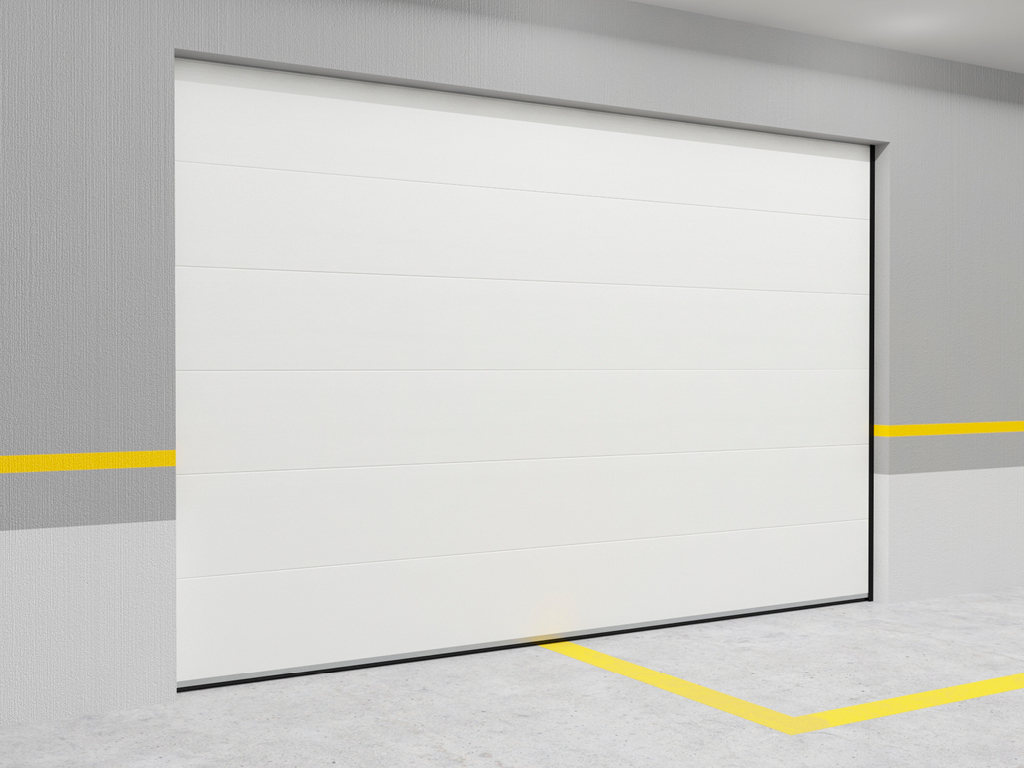

Промышленные секционные ворота THERMALPRO

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый

Типы поверхности

Гладкая (внешняя)

Гладкая (внутренняя)

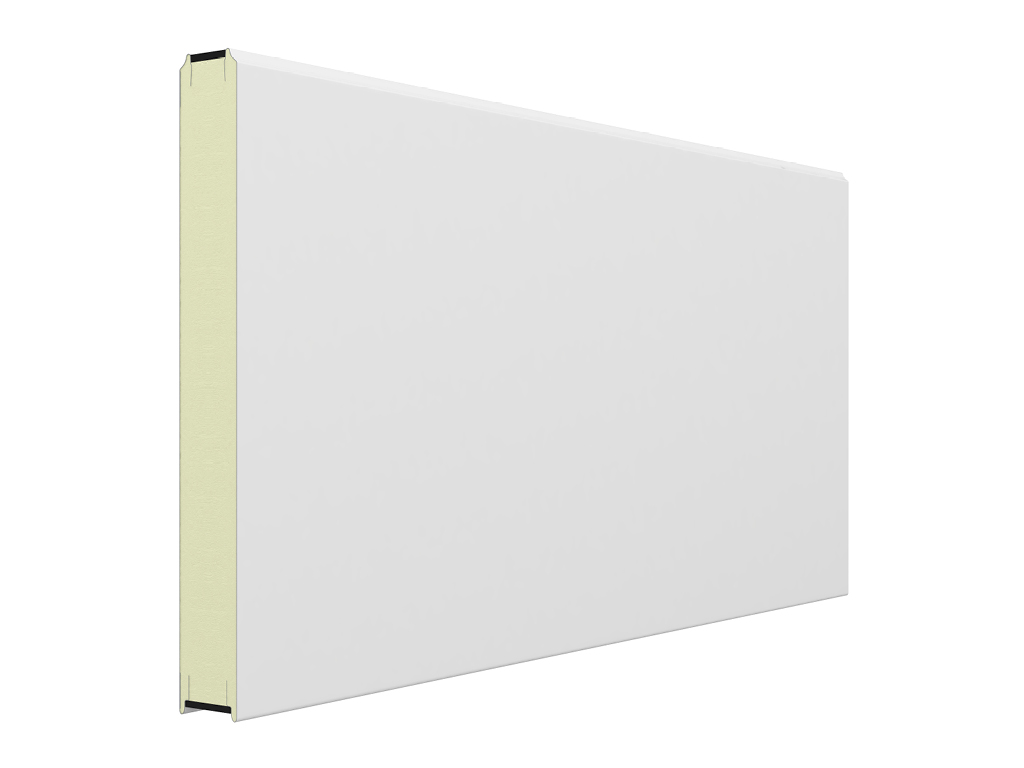

Гладкая

Базовая комплектация

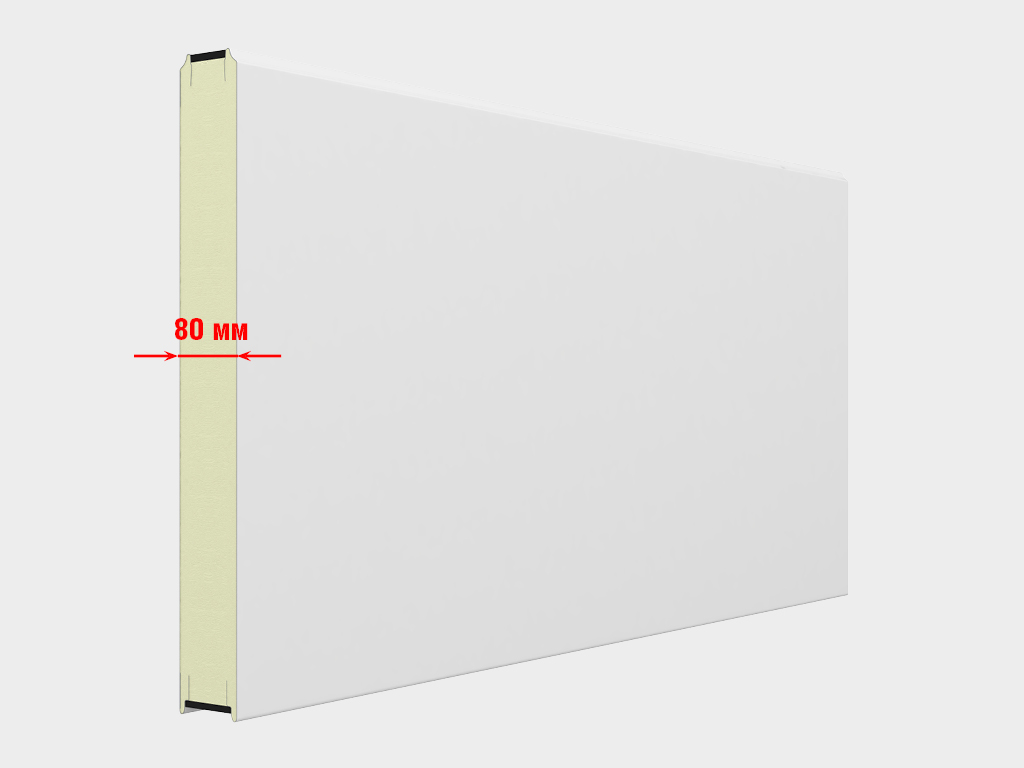

Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности

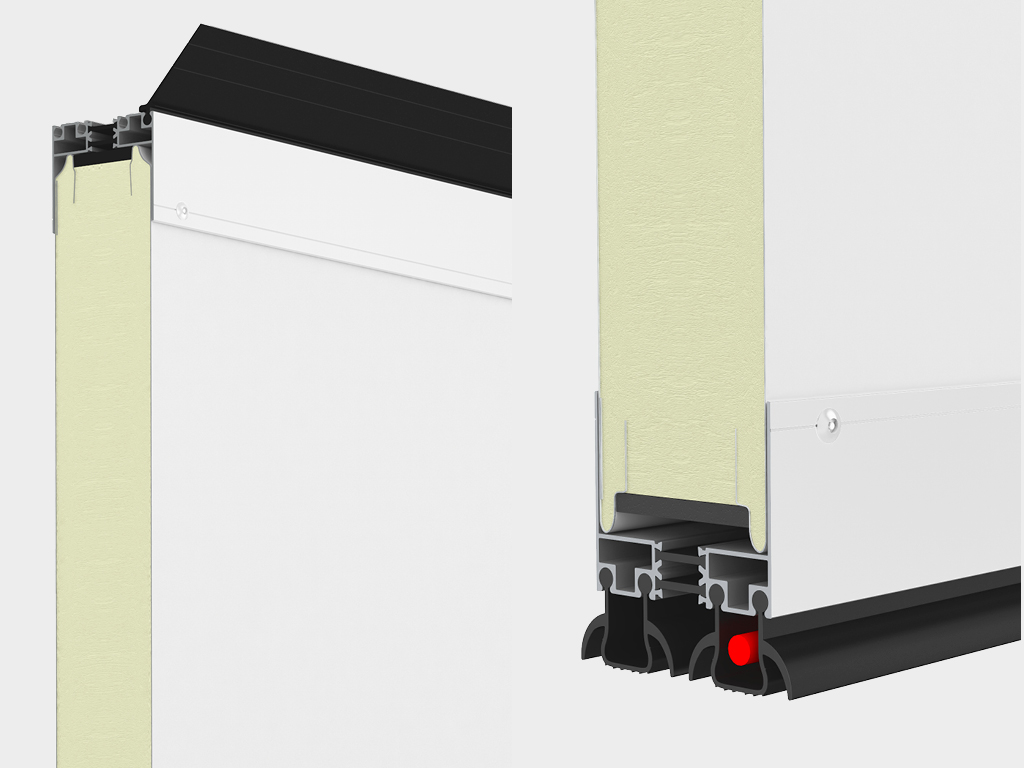

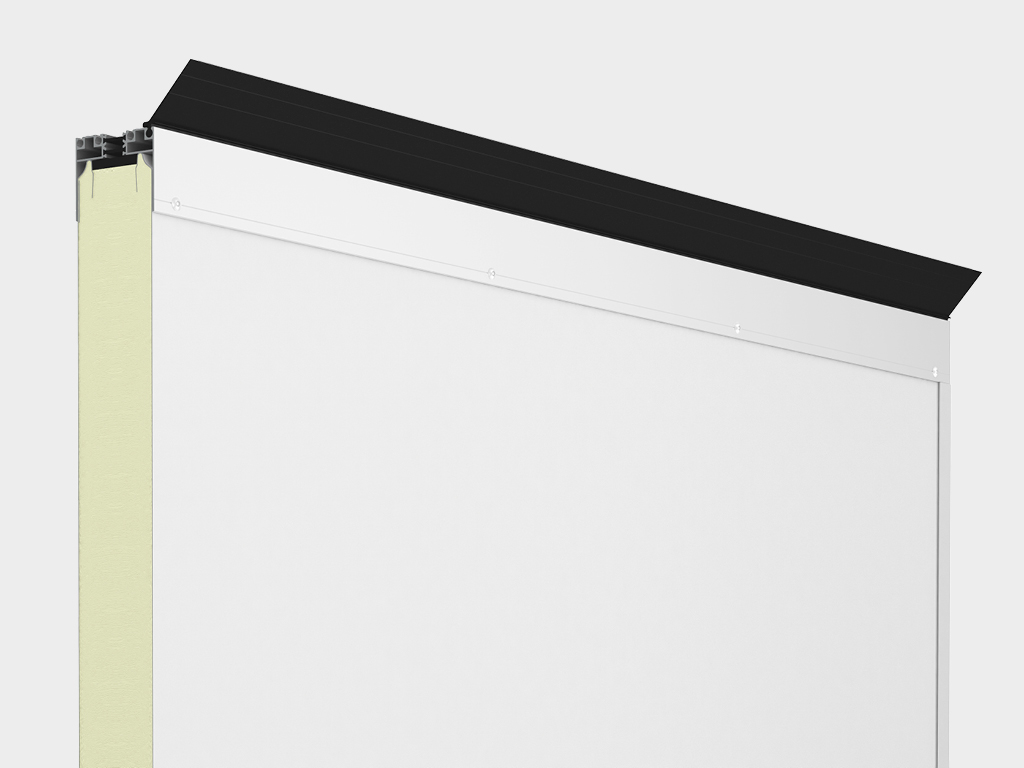

Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот

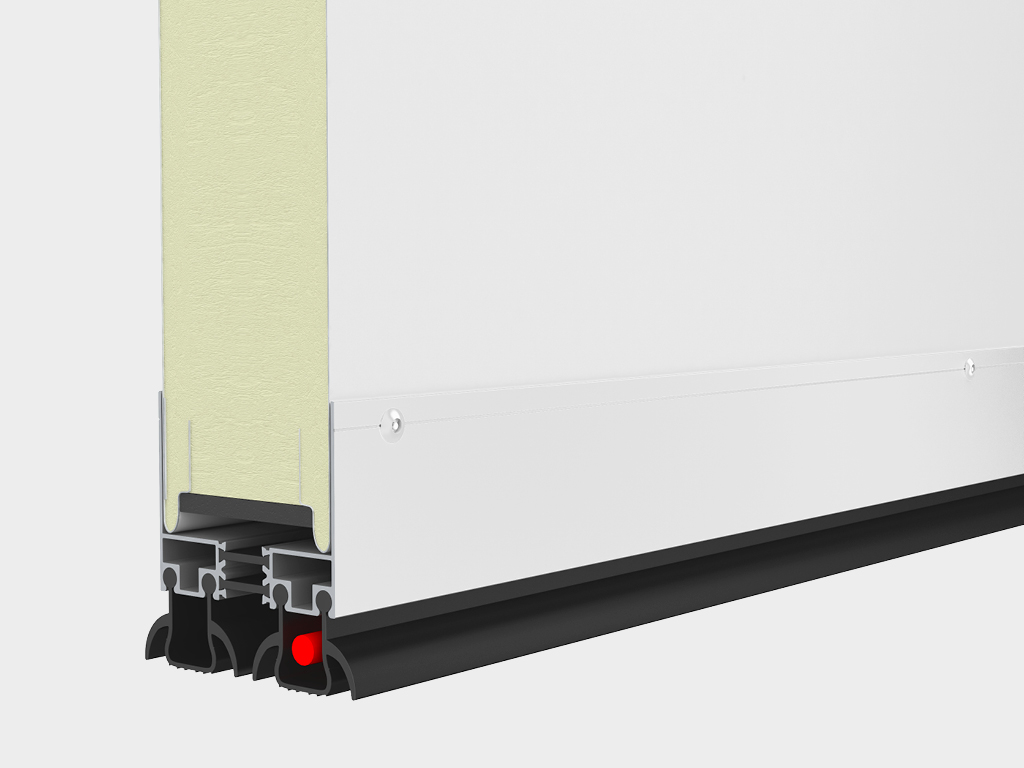

Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели

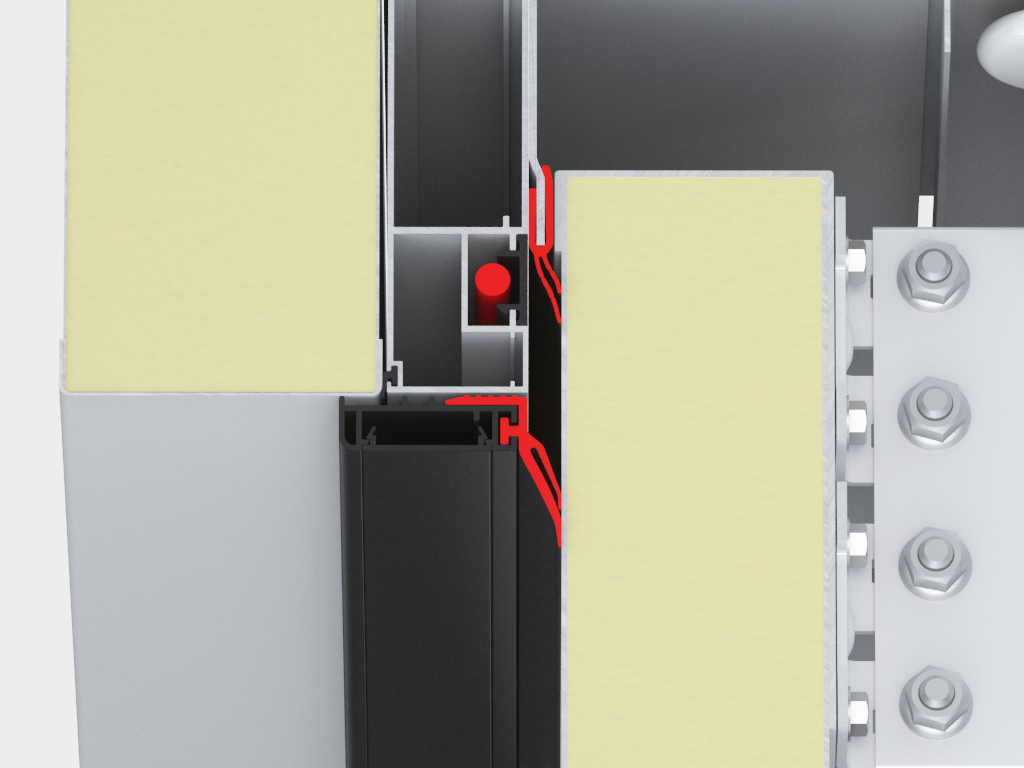

Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом

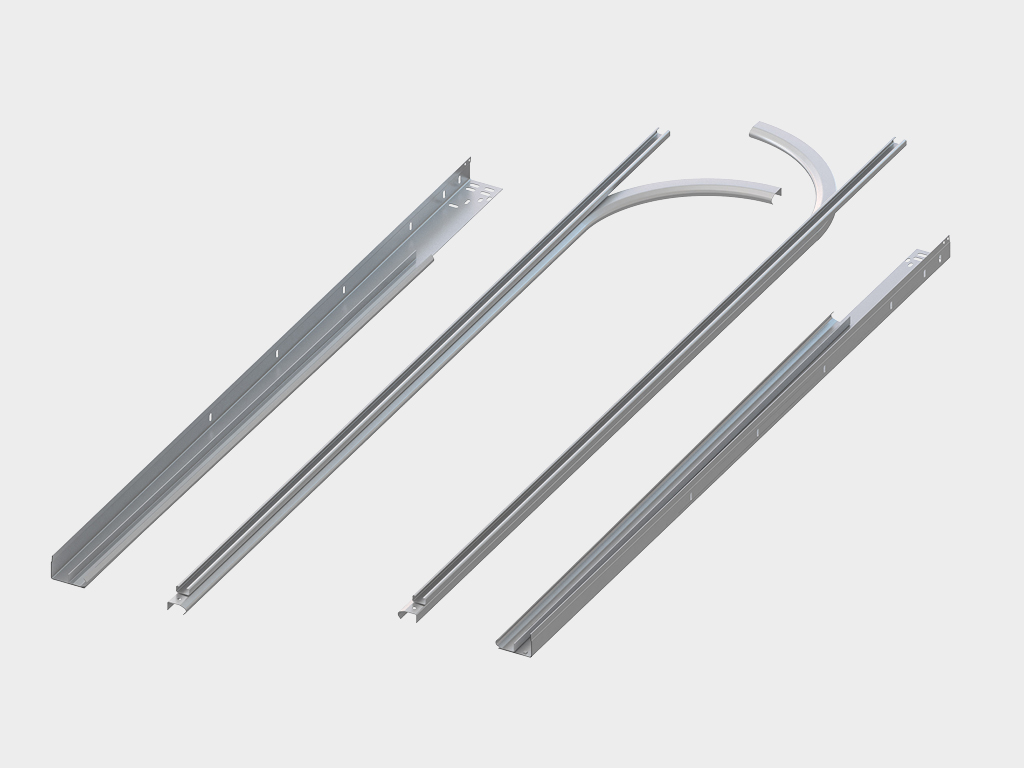

Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности

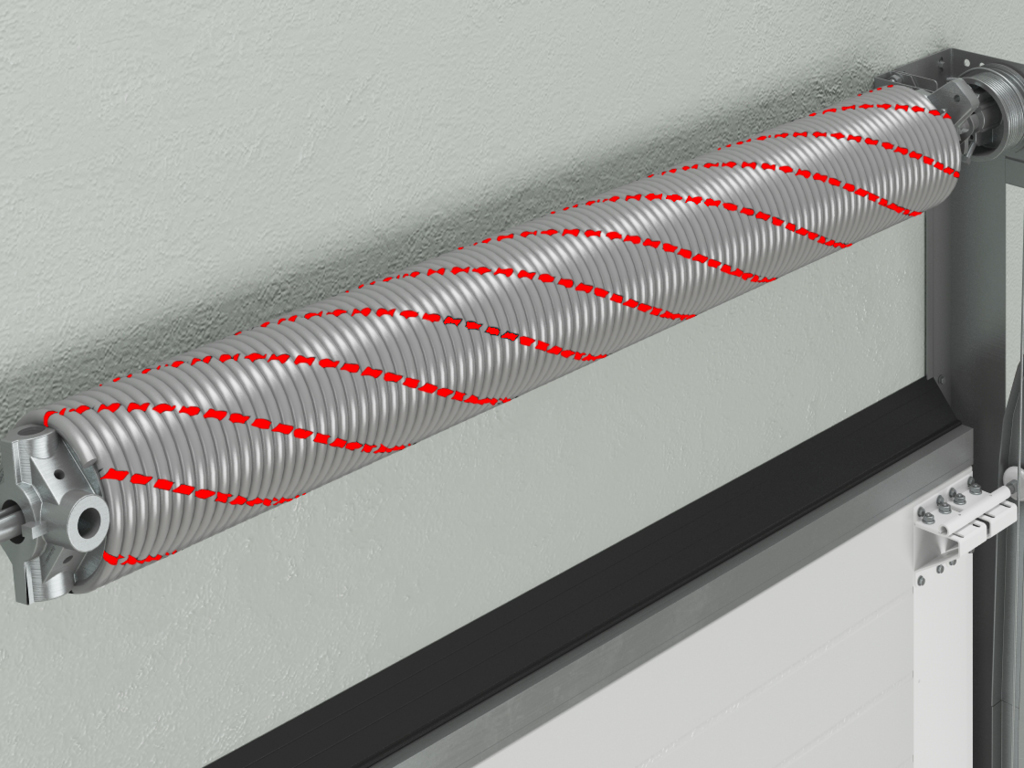

Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот

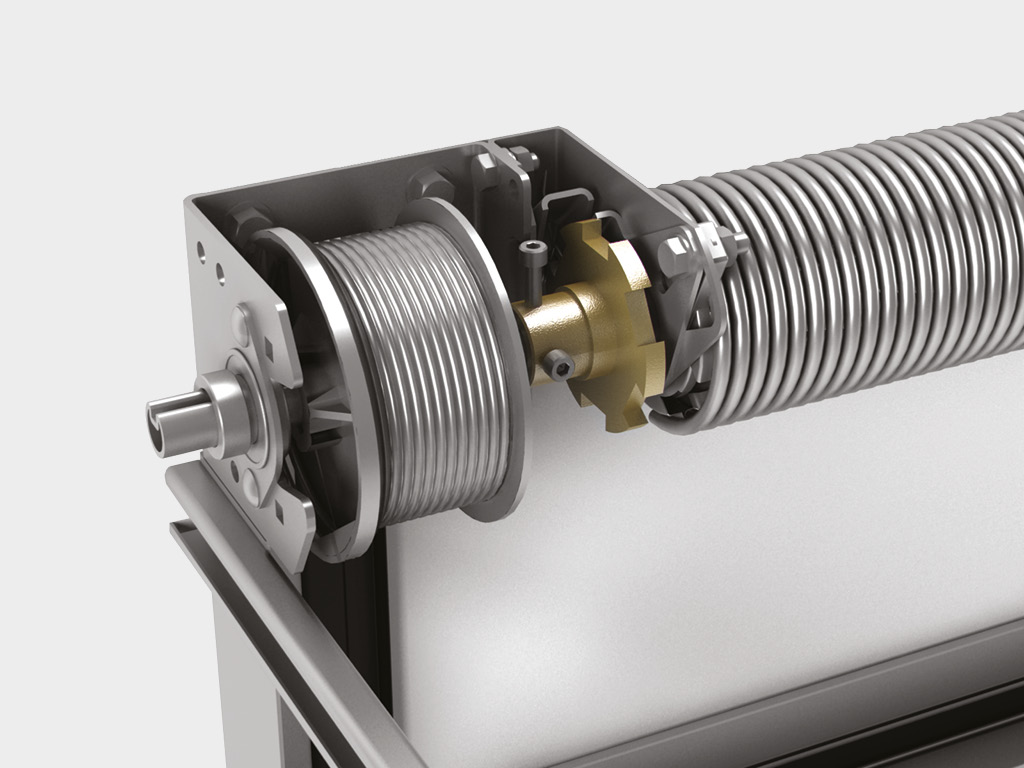

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот

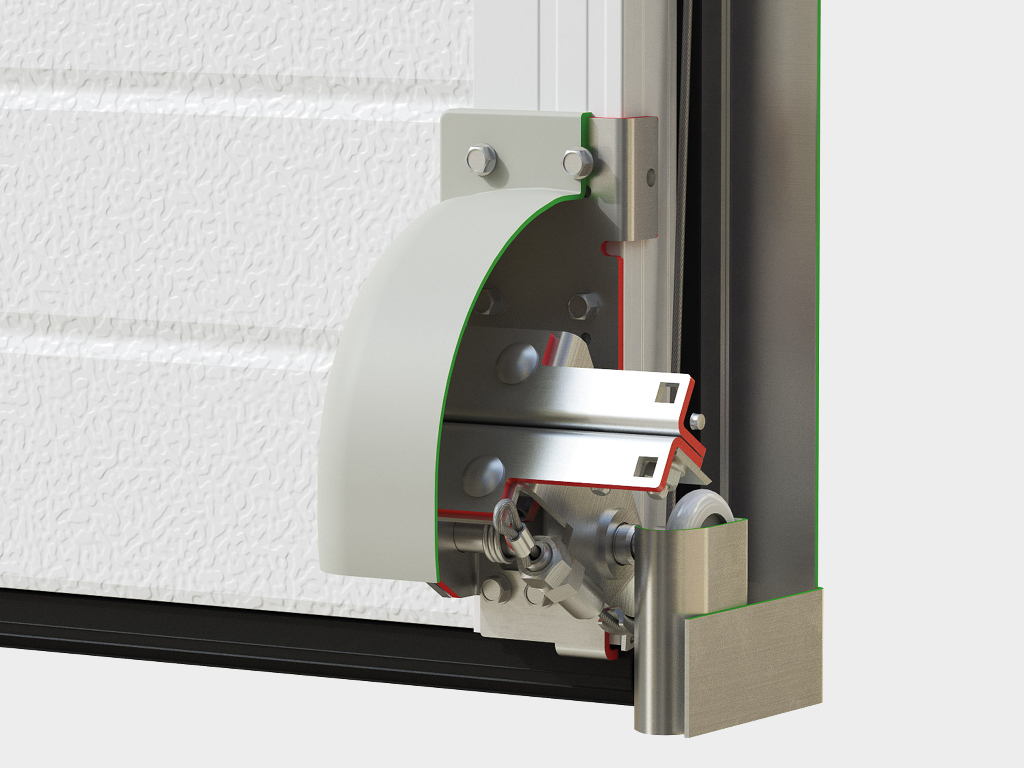

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот

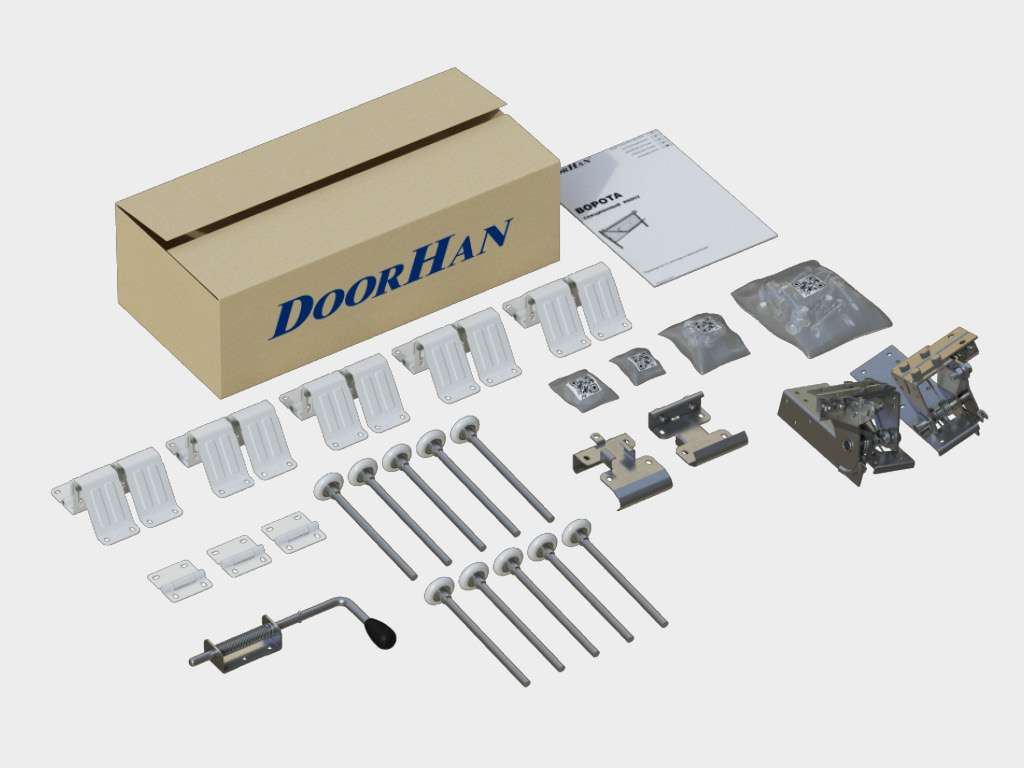

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу

Дополнительная комплектация

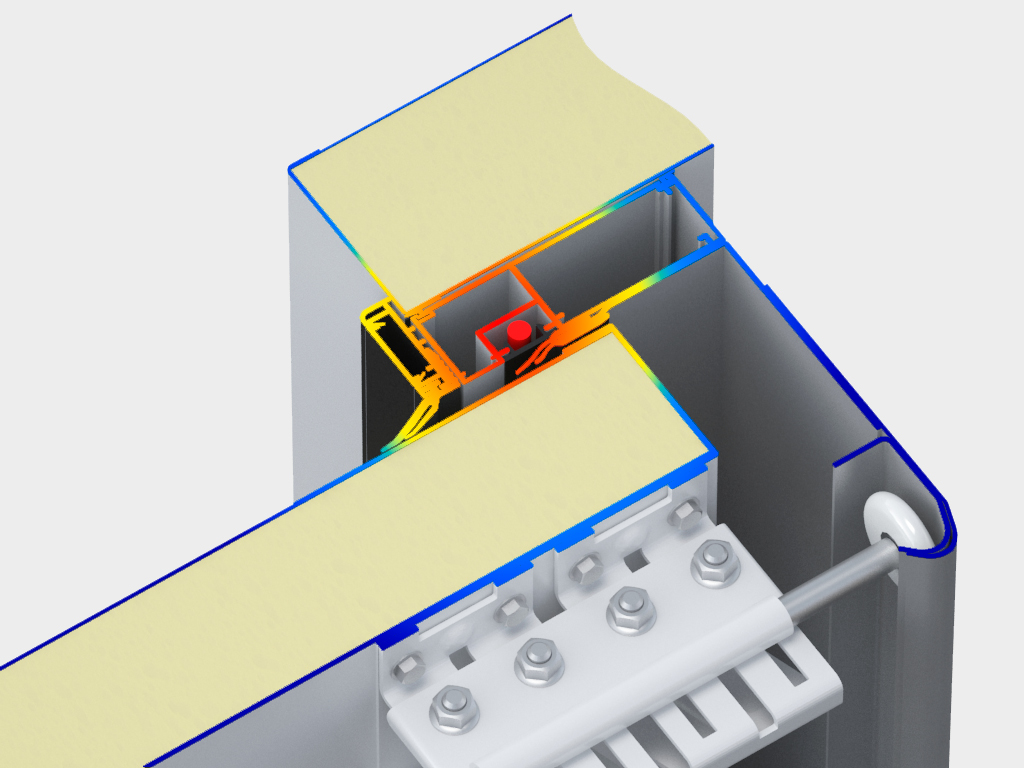

Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему

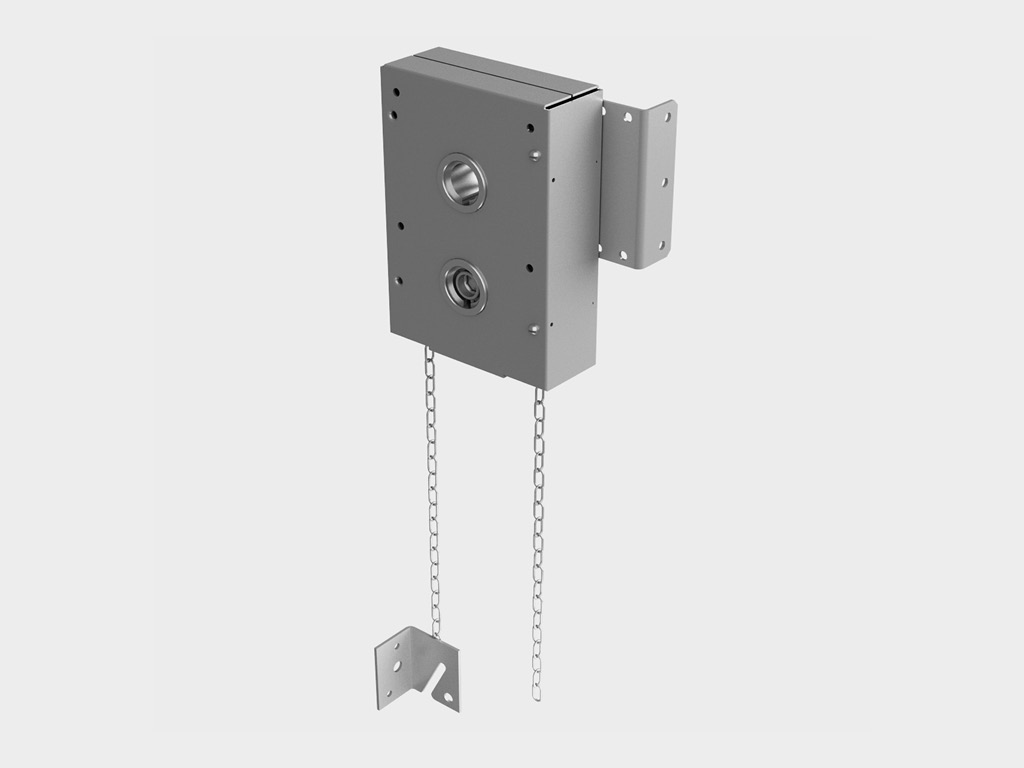

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема/опускания полотна ворот вручную

Пружинный механизм на торсионных пружинах, рассчитанный на ресурс до 100 000 циклов

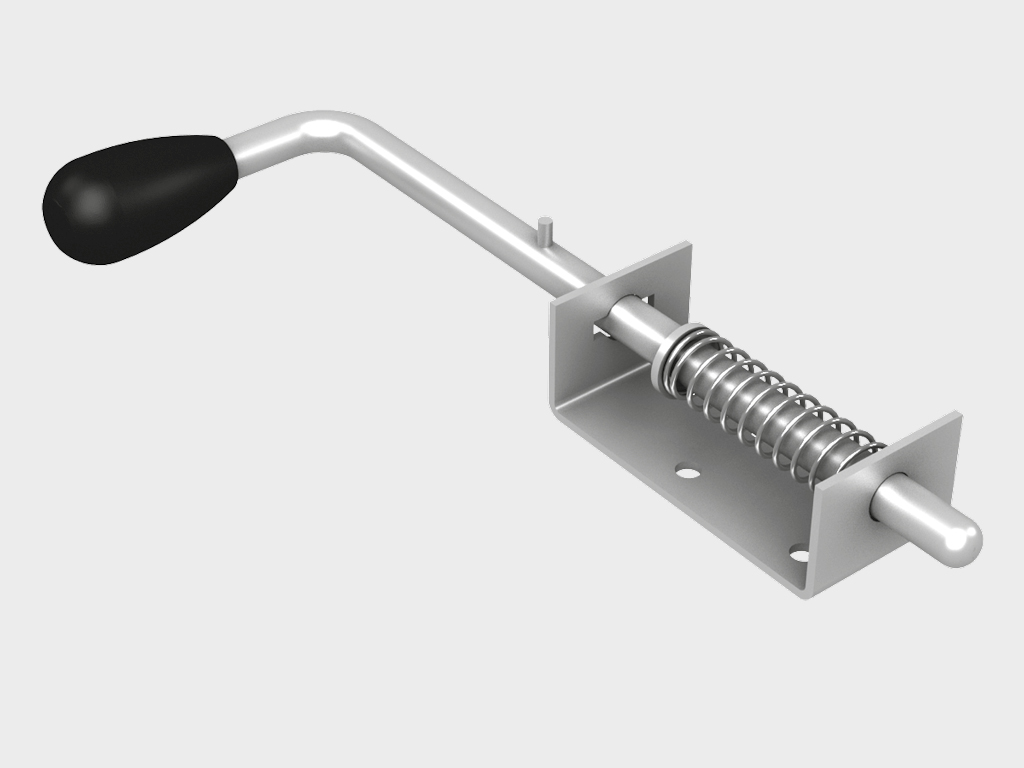

Механическая задвижка позволяет запирать полотно изнутри помещения

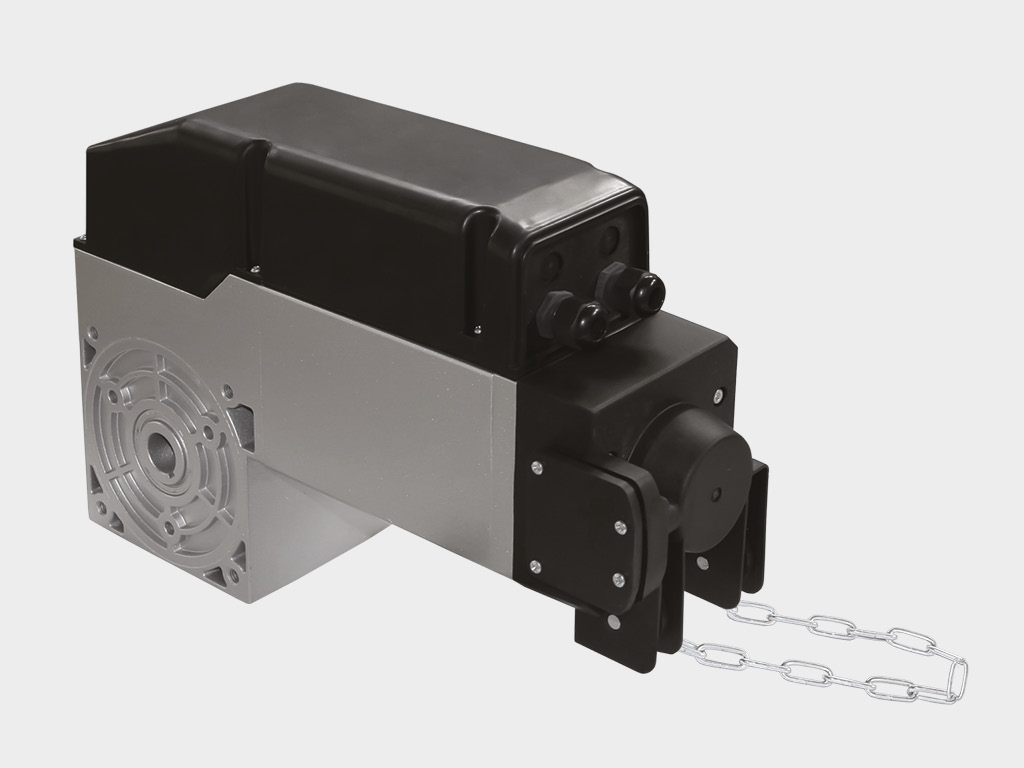

Автоматизация

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	120 000 (для ворот); 25 000 (для торсионного механизма)
Усилие ручного открывания и закрывания, Н, не более	260
Вес полотна ворот, кг/м²	17	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Напряжение питания, В	220 В, 50 Гц (для контурного обогрева)
Приведенное сопротивление теплопередаче, м² *°С/Вт	2,3 — без системы обогрева контура проема; 3,3 — с системой обогрева контура проема
Диапазон рабочих температур, °С	ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до -30 °С)
Диапазон рабочих температур, °С	ISD TermalPro — среднетемпературные камеры (до -5 °С)

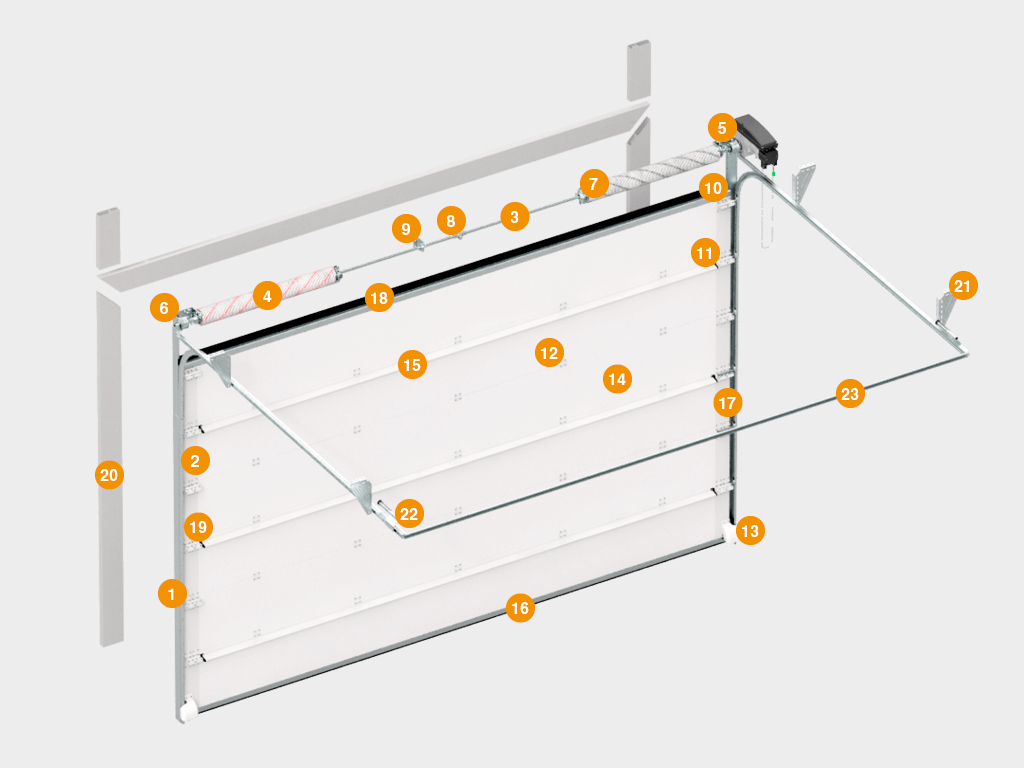

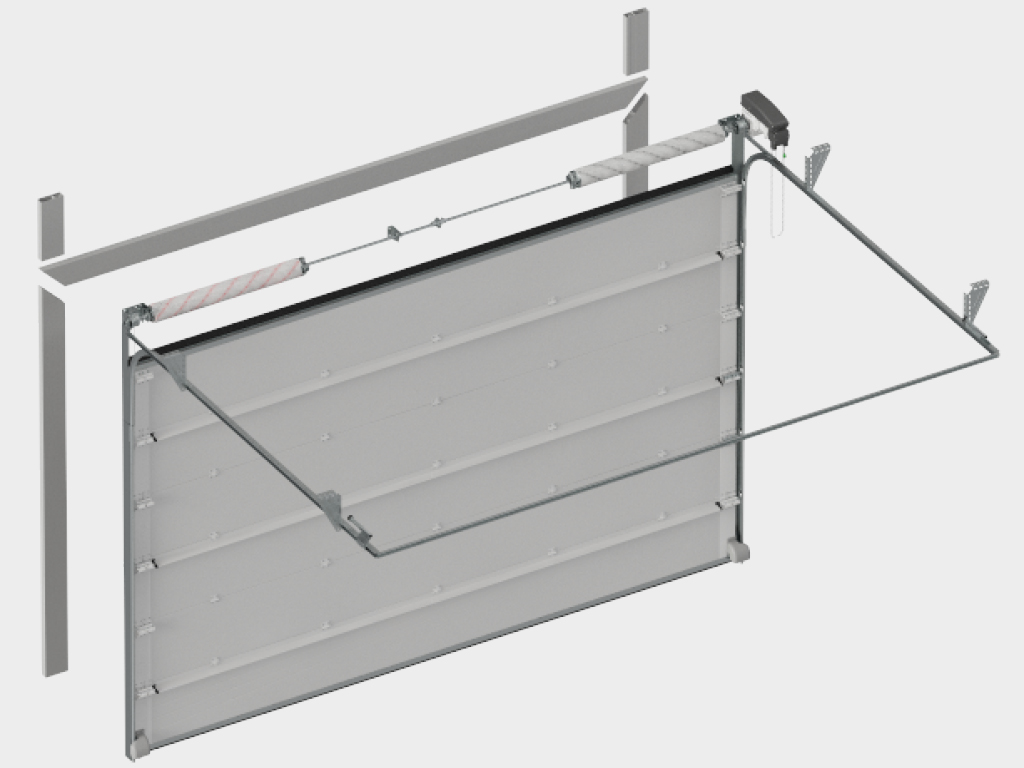

Конструкция

Угловая стойка
Вертикальная направляющая
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Внутренняя петля
Устройство защиты от разрыва троса
Сэндвич-панель 80 мм
Усиливающий дельта-профиль
Нижний профиль и уплотнитель
Уплотнитель боковой
Верхний профиль и уплотнитель
Боковая крышка усиленная для панелей с отверстиями для крепления
Профиль-рама, оснащенный греющим ПЭН проводом (опция)
Кронштейны крепления к потолку
Пружинный амортизатор
Дистанционный С-профиль

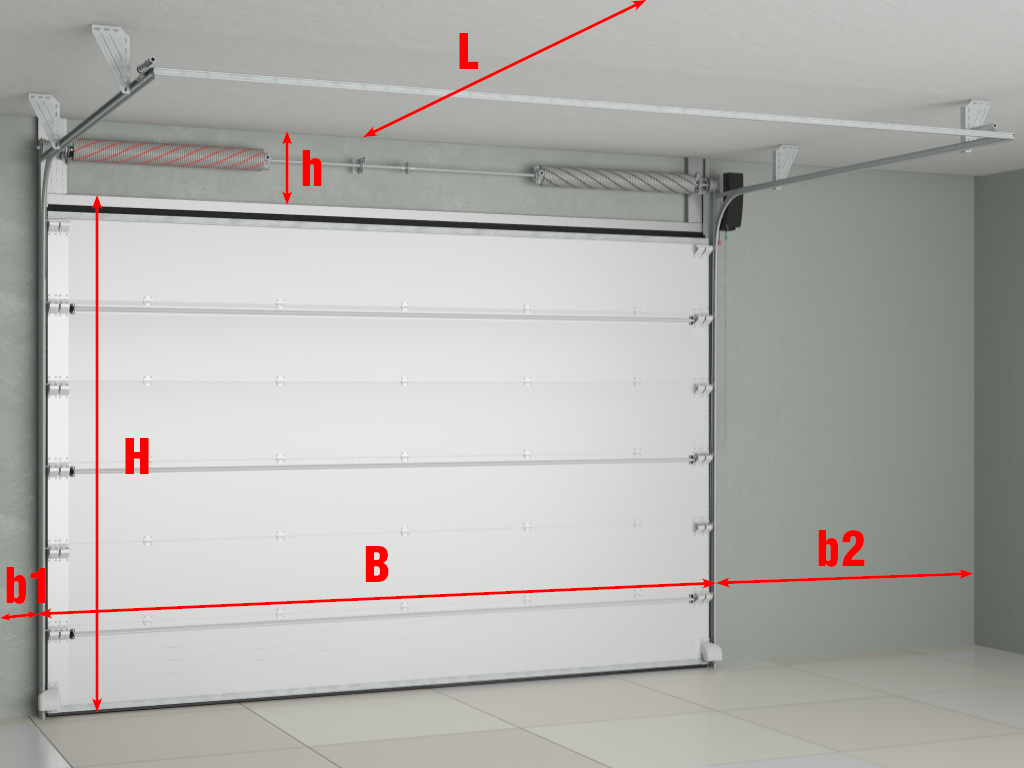

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам;
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией обогреваемый контур от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

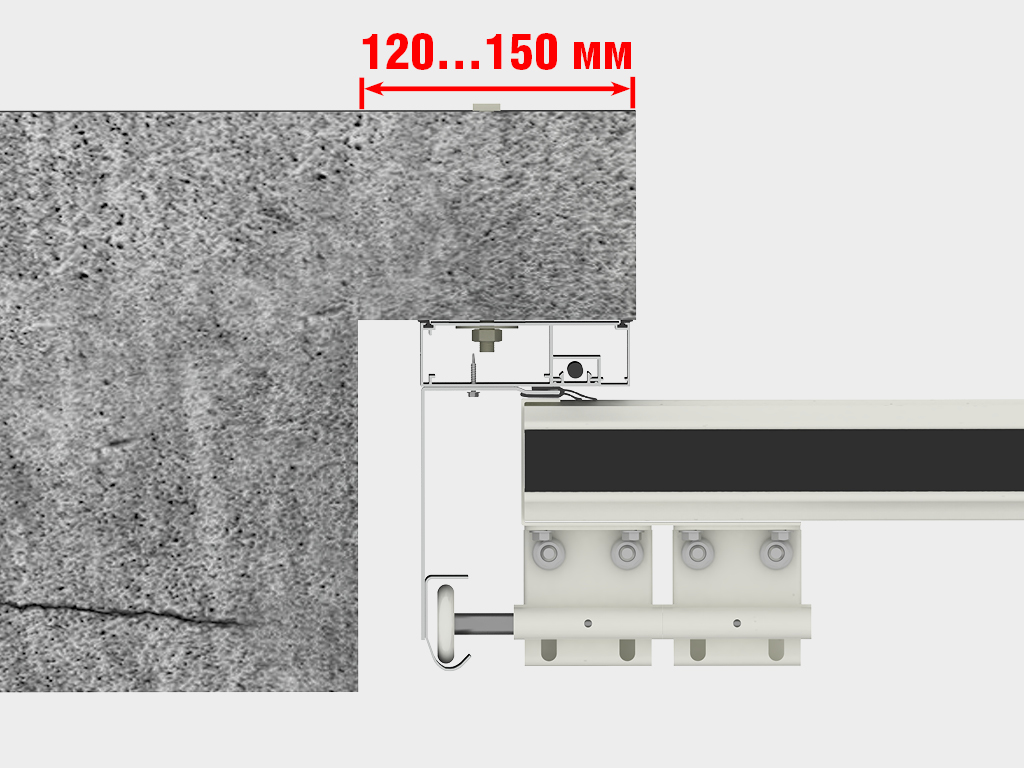

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией обогреваемого контура — от 150 мм.

Инструкция по монтажу секционных ворот ISD ThermalPro

Cкладские комплексы с низкотемпературными камерами

Предприятия пищевой промышленности, помещения с холодильными и морозильными установками

Промышленные секционные ворота ISD ThermalPro относятся к классу секционных конструкций с торсионным механизмом. Полотно поднимается по направляющим вверх и убирается под потолок или вдоль стены.
