Гаражные секционные ворота с торсионным механизмом

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Золотой дуб

Венге

Нестандартный цвет по карте RAL (наценка)

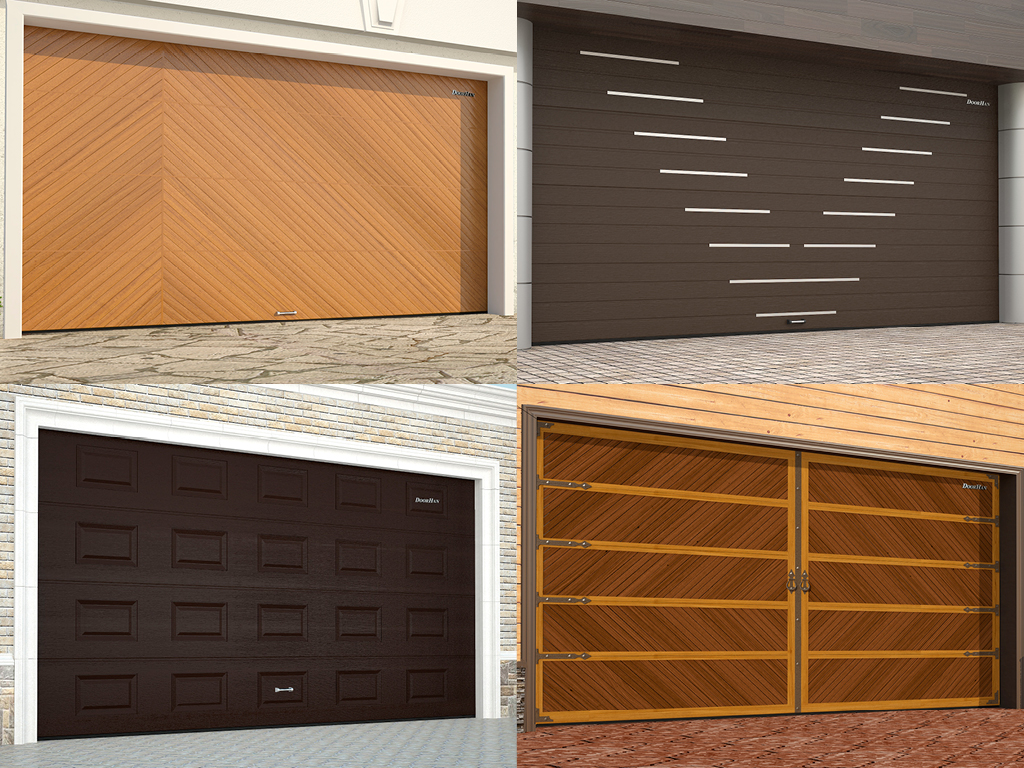

Типы поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Доска

Горизонтальная полоса

Широкая центральная полоса

Филенка

Волна

Горизонтальная полоса (внутренняя сторона панели)

Базовая комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации

Торсионный механизм, рассчитанный на 25 000 циклов

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу

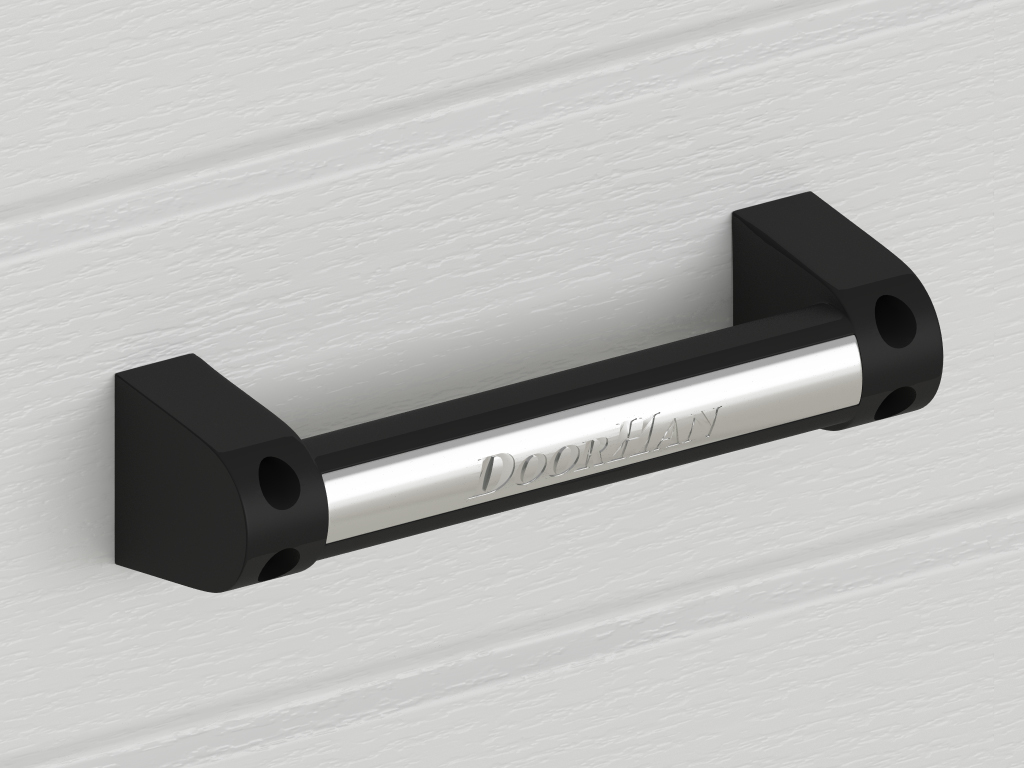

Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться)

Дополнительная комплектация

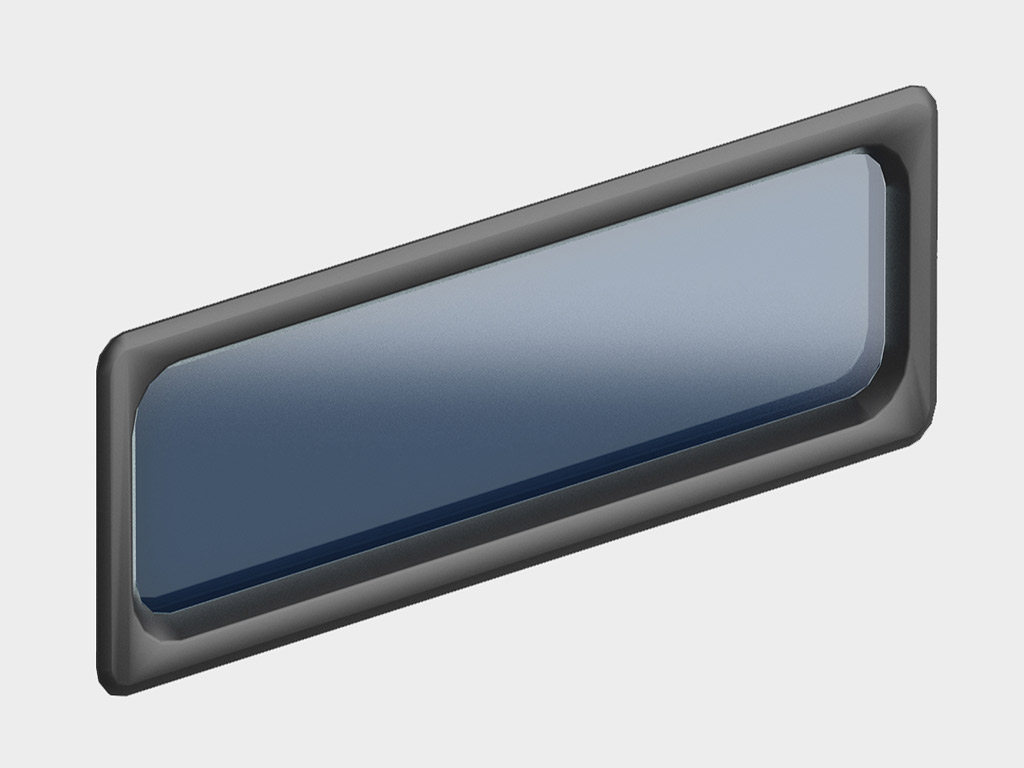

Окно акриловое 607 х 202, черное (арт

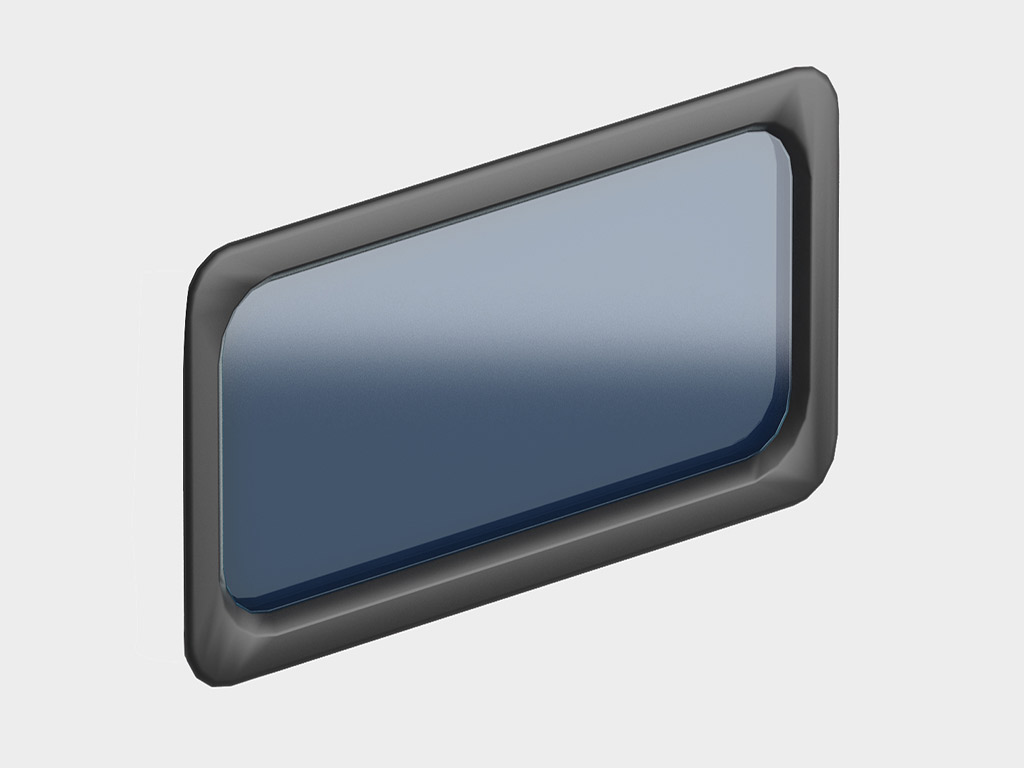

Окно акриловое 627 х 327, черное, промышленное (арт

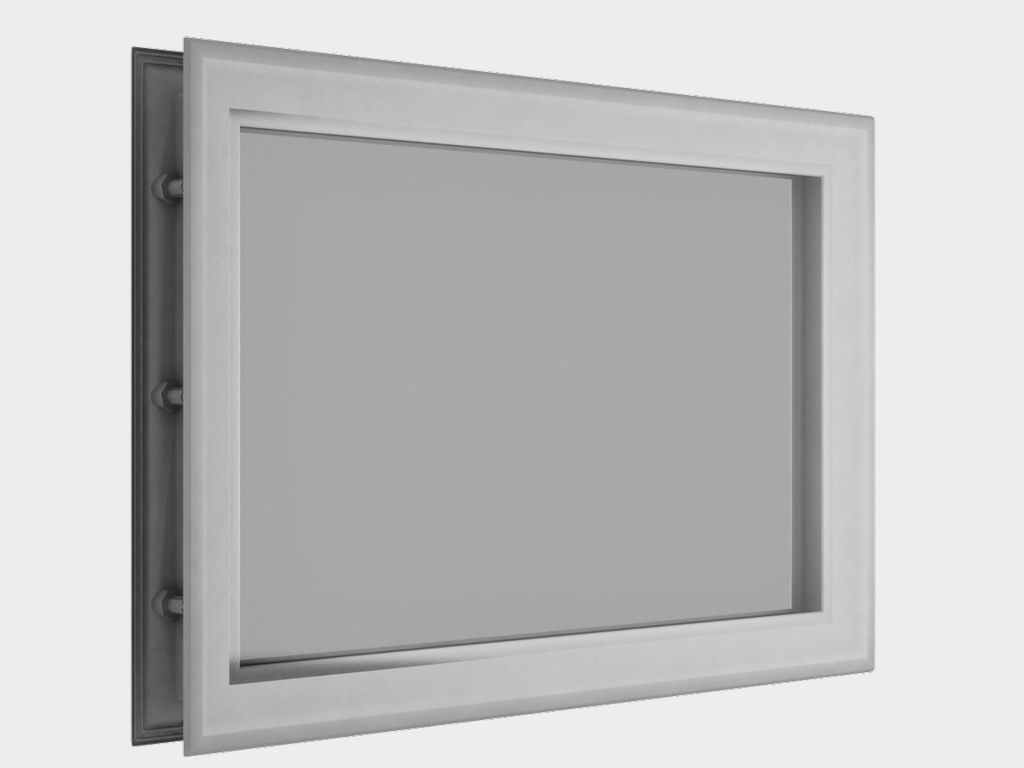

Окно акриловое 452 х 302, белое (арт

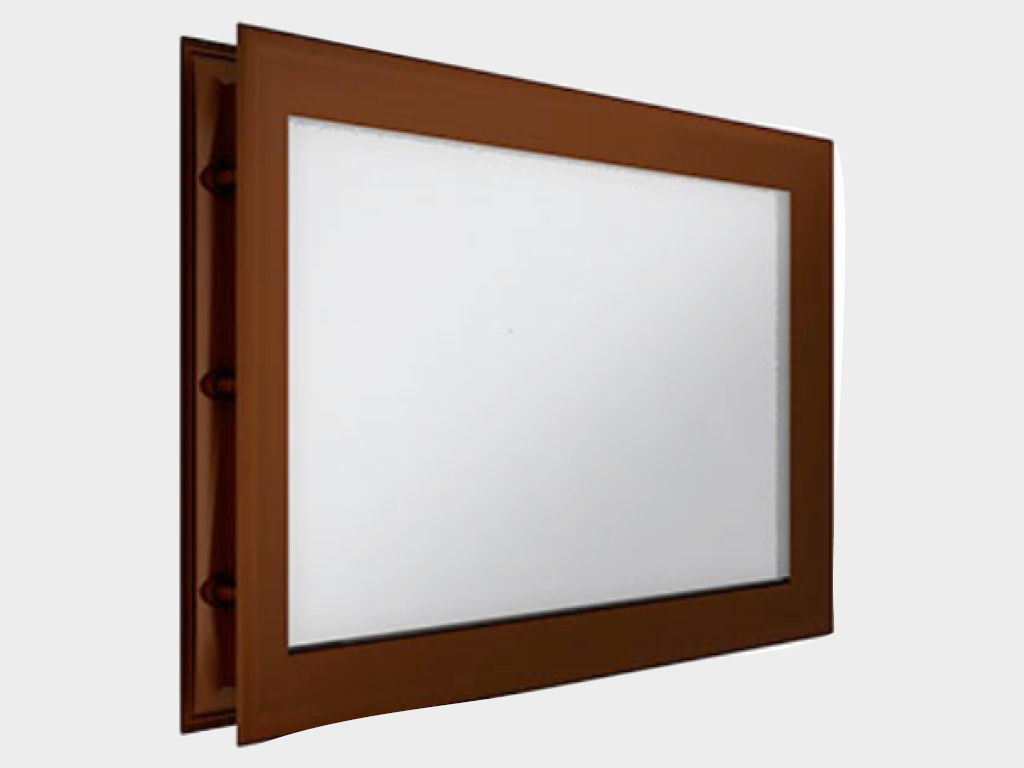

Окно акриловое 452 х 302, коричневое (арт

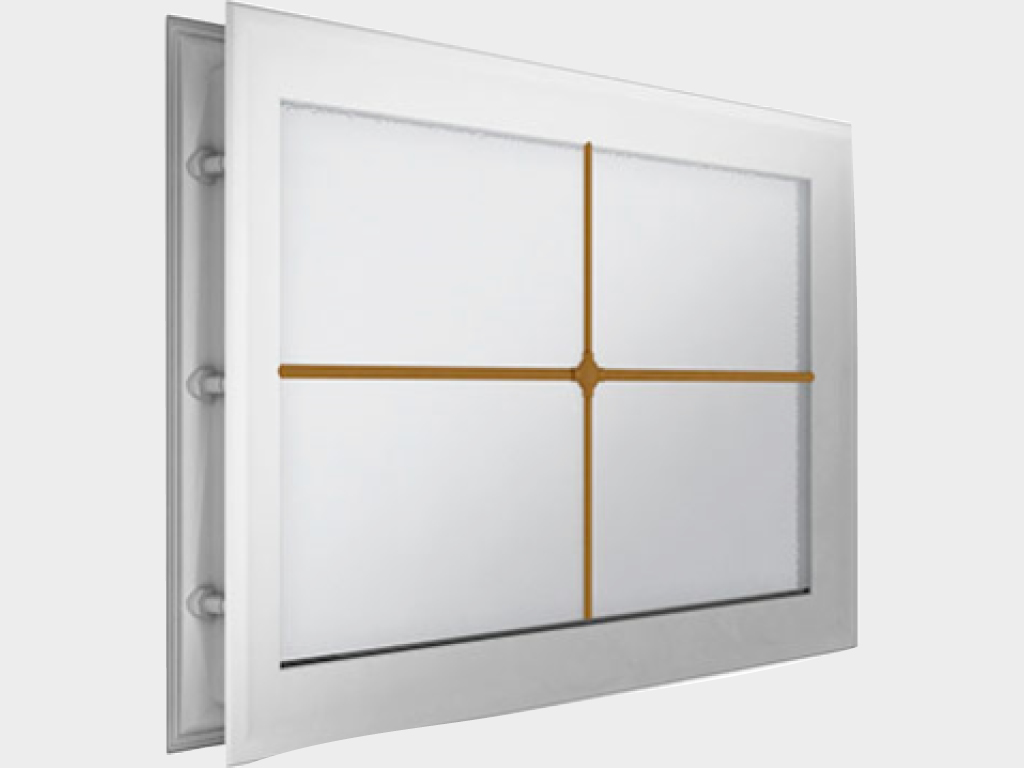

Окно акриловое 452 х 302, белое с раскладкой «крест» (арт

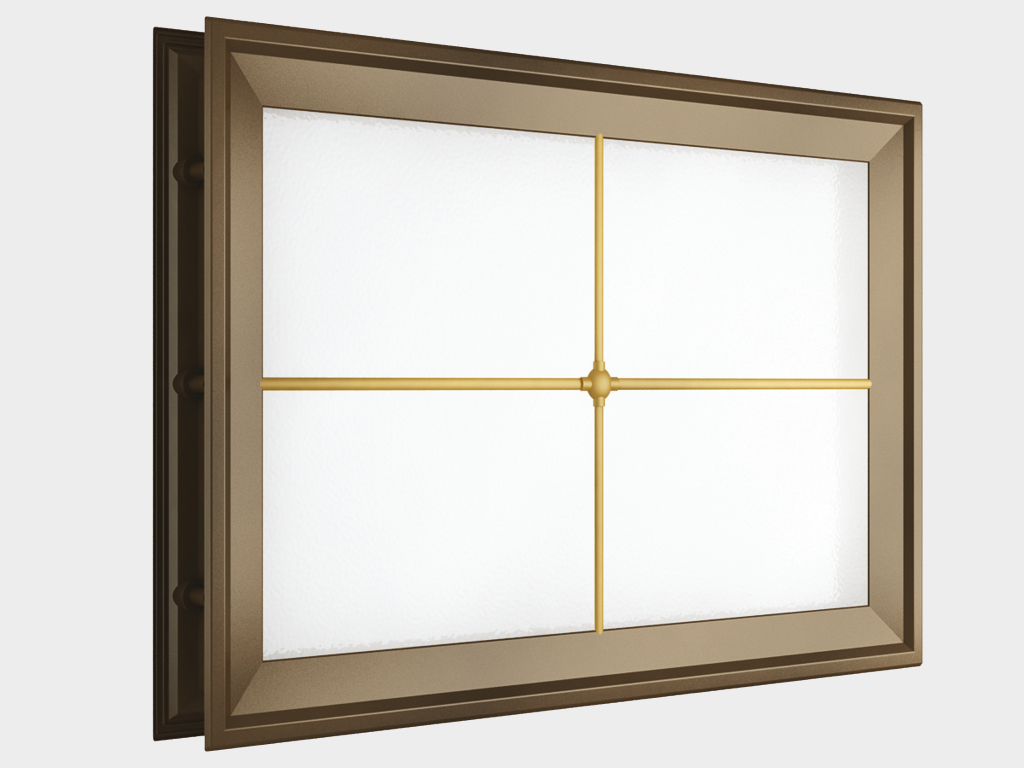

Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт

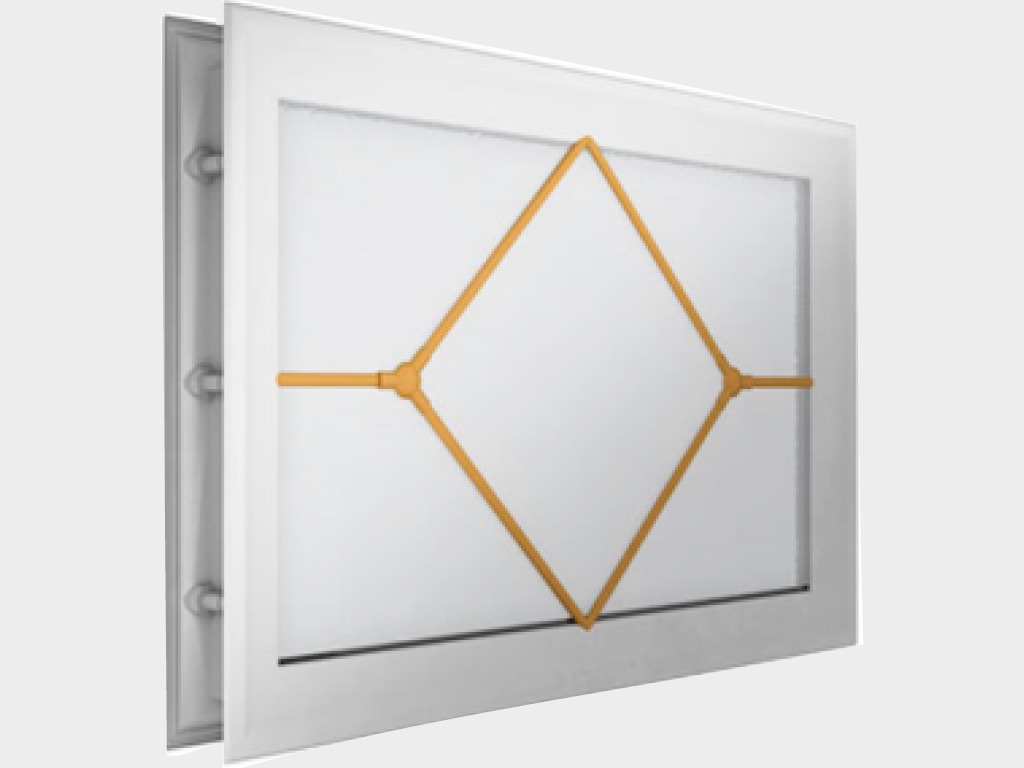

Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт

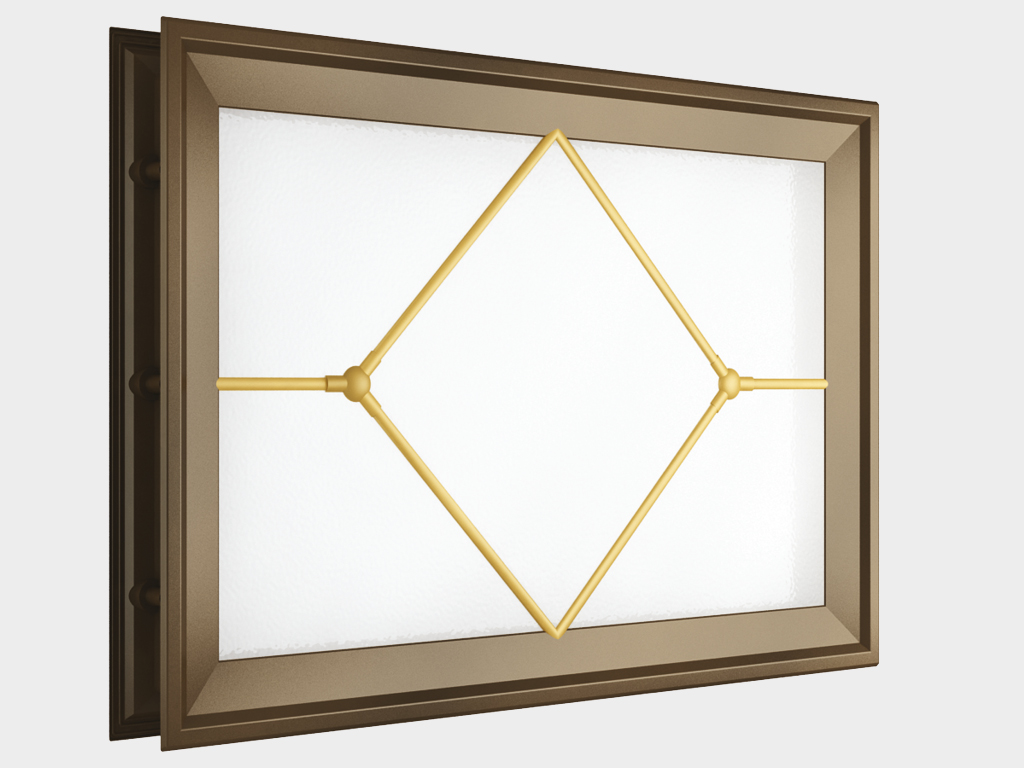

Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы

Механическая задвижка позволяет запирать ворота изнутри помещения

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

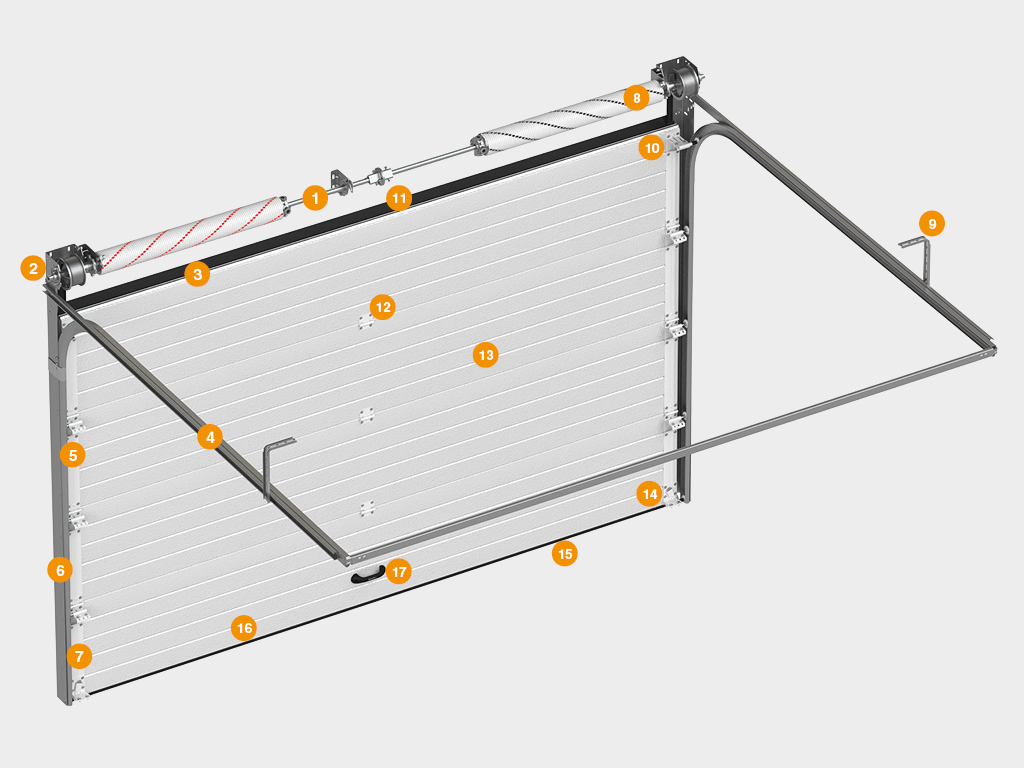

Конструкция

Система уравновешивания полотна ворот (пружинно-торсионный механизм)
Концевой П-образный опорный кронштейн
Верхний профиль
Направляющие для полотна ворот
Опора с роликодержателем и роликом
Угловая стойка
Боковая крышка
Устройство защиты от обрыва пружины
Система крепления к потолку
Верхний опорный кронштейн
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Задвижка (опция)
Нижний опорный кронштейн
Нижний профиль с уплотнителем
Ручка

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Инструкция по монтажу ворот серии RSD02

Частные гаражи

Частные гаражи с индивидуальным входом

Подсобные помещения

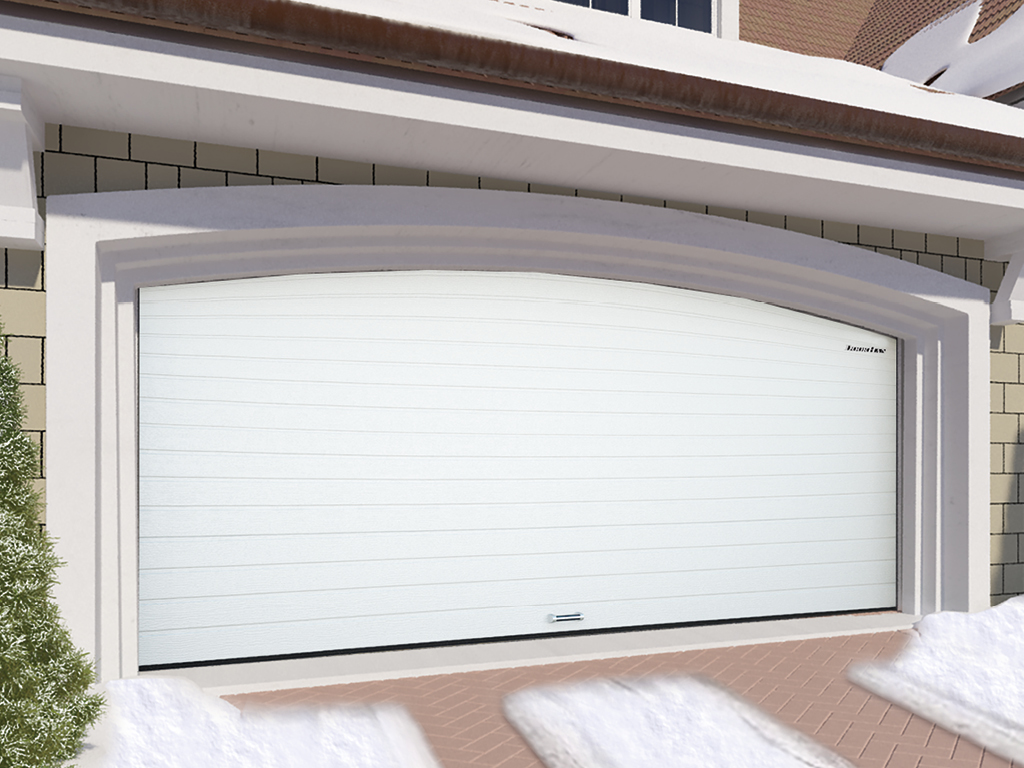

Гаражные секционные ворота с торсионным механизмом (серия RSD02) — востребованное решение для частных гаражей и небольших производственных помещений. Полотно собирается из стальных сэндвич-панелей и при открывании поднимается по направляющим под потолок.

Гаражные ворота Doorhan RSD02 (6000х3100)
