Гаражные секционные ворота с торсионным механизмом

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА ИЗ ОДНОСЛОЙНЫХ ПАНЕЛЕЙ С ТОРСИОННЫМ МЕХАНИЗМОМ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Цвет панели снаружи — RAL 9003 (белый)

Цвет панели снаружи — RAL 8017 (коричневый)

Цвет панели внутри — серый (грунт)

Типы поверхности

Stucco — внешняя

Stucco — внутренняя

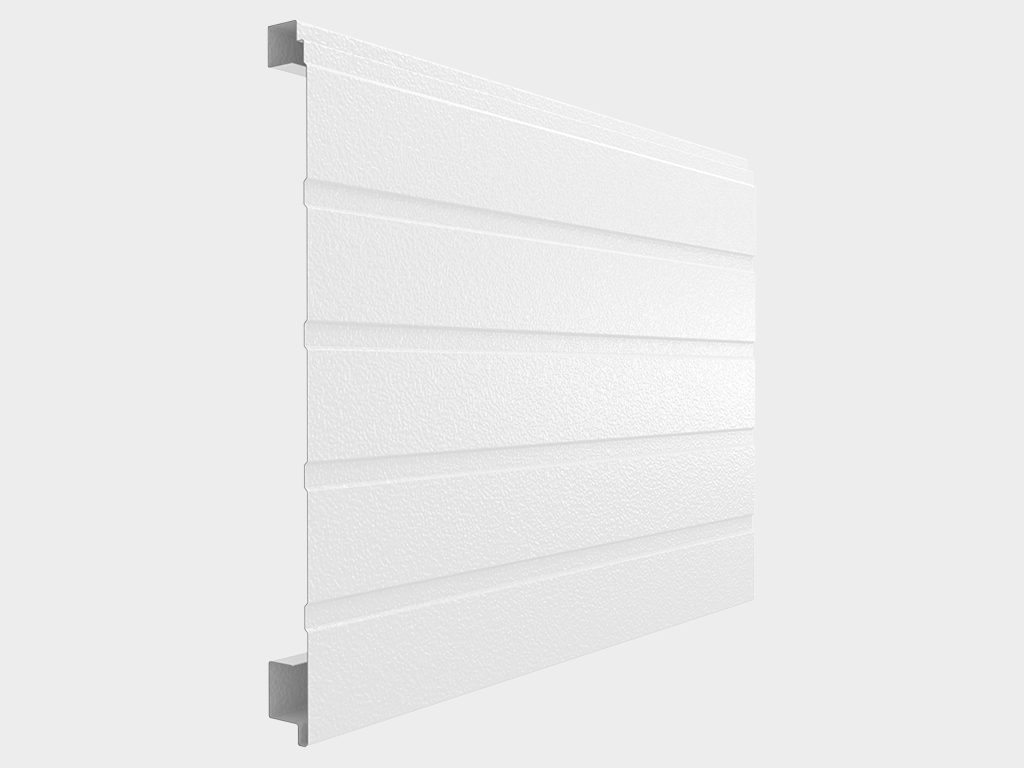

Доска

Базовая комплектация

Полотно из однослойных панелей толщиной 40 мм с усилителями

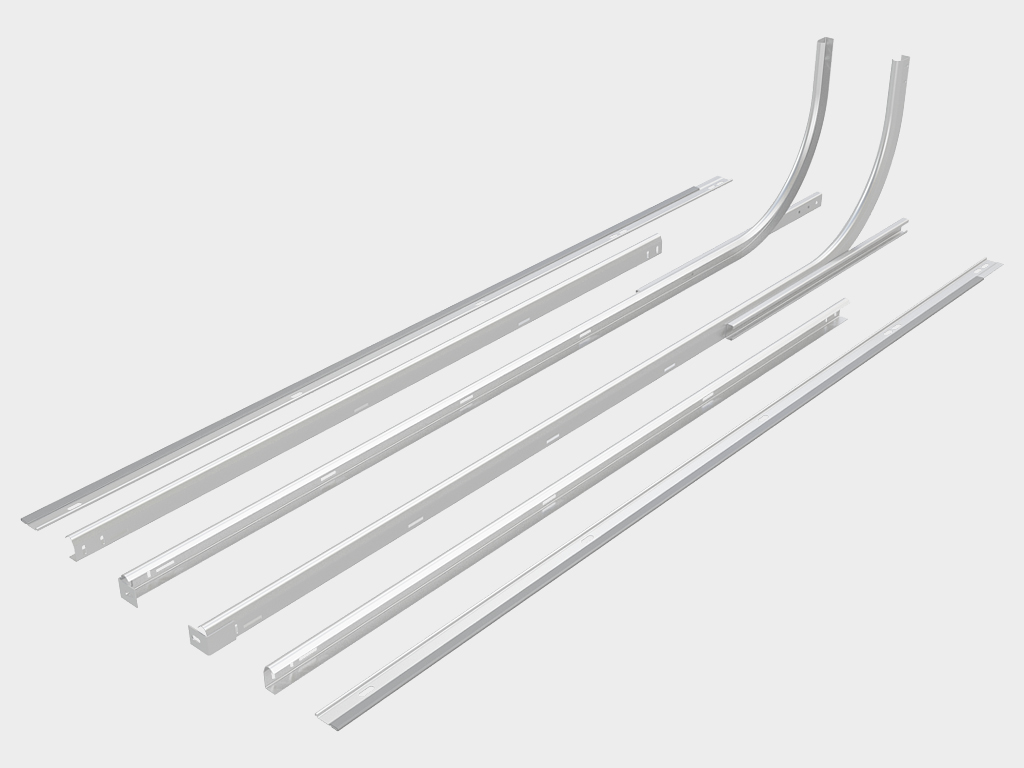

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации

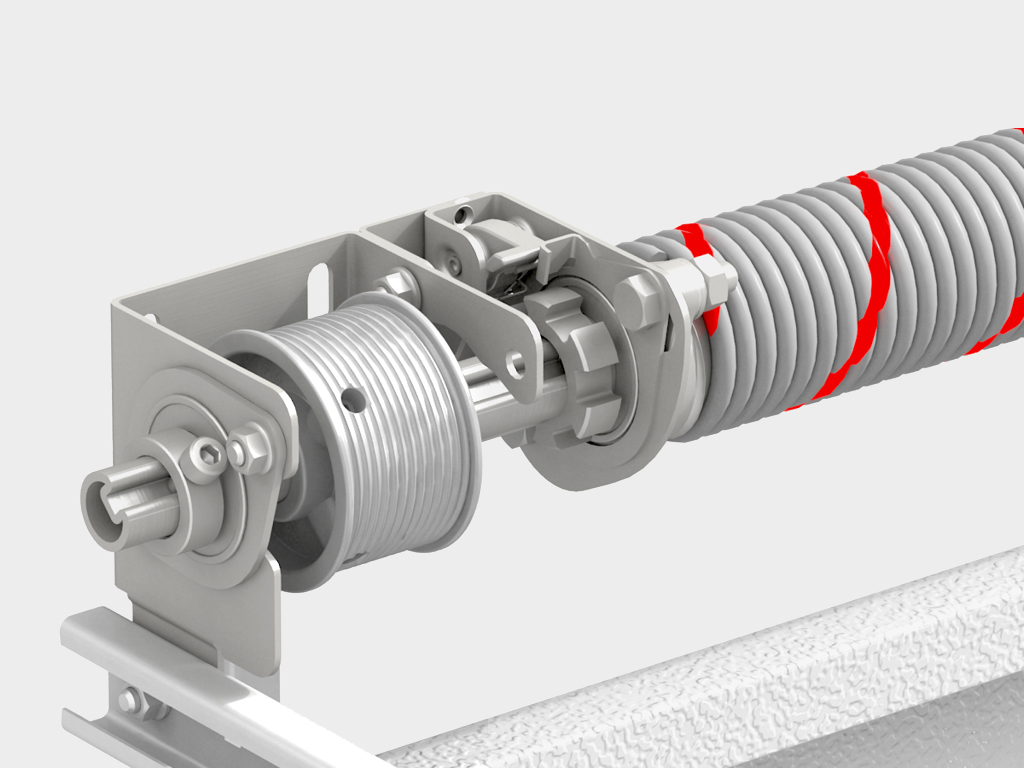

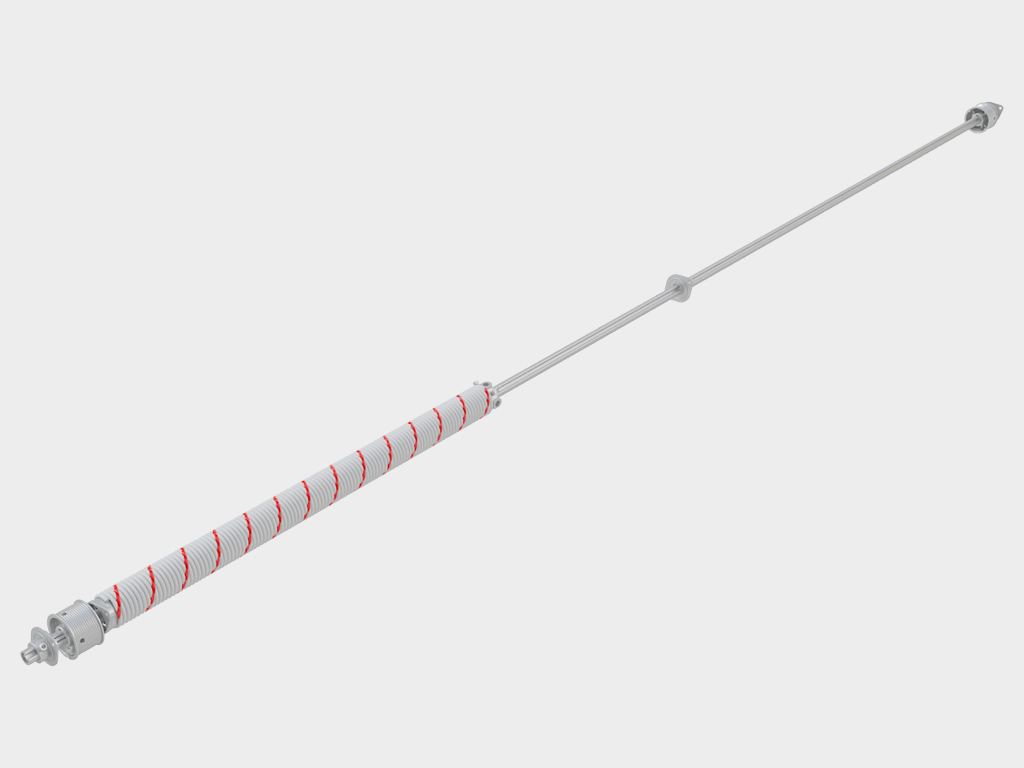

Торсионный механизм, рассчитанный на 25 000 циклов

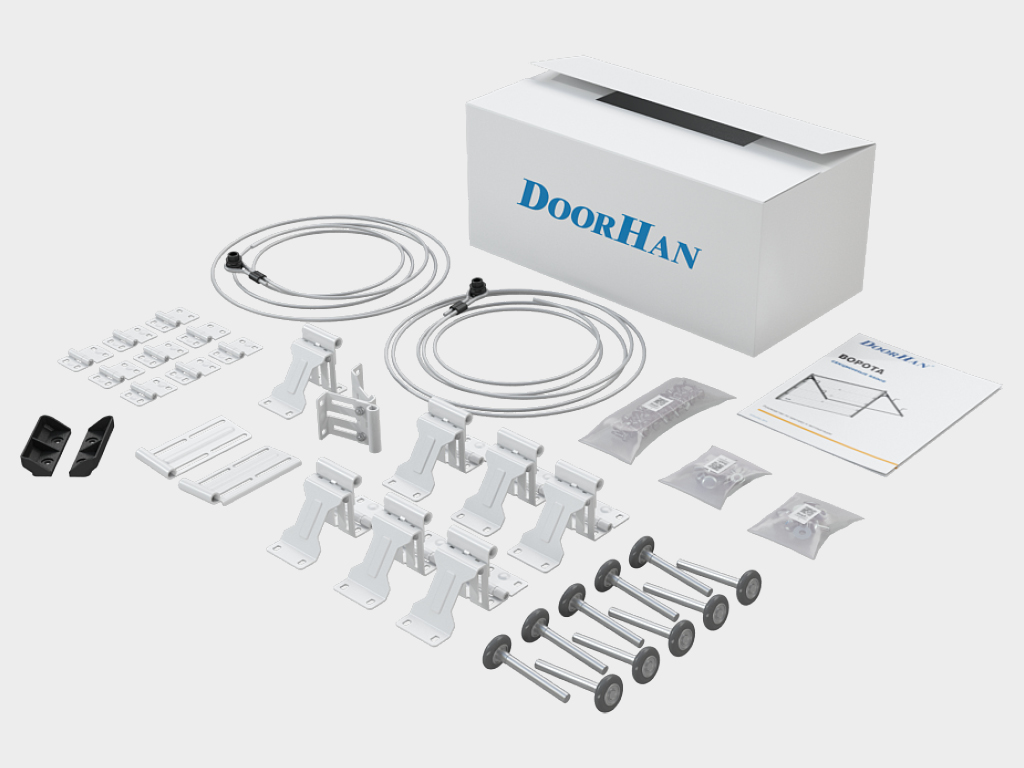

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

Дополнительная комплектация

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы

Механическая задвижка позволяет запирать ворота изнутри помещения

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5

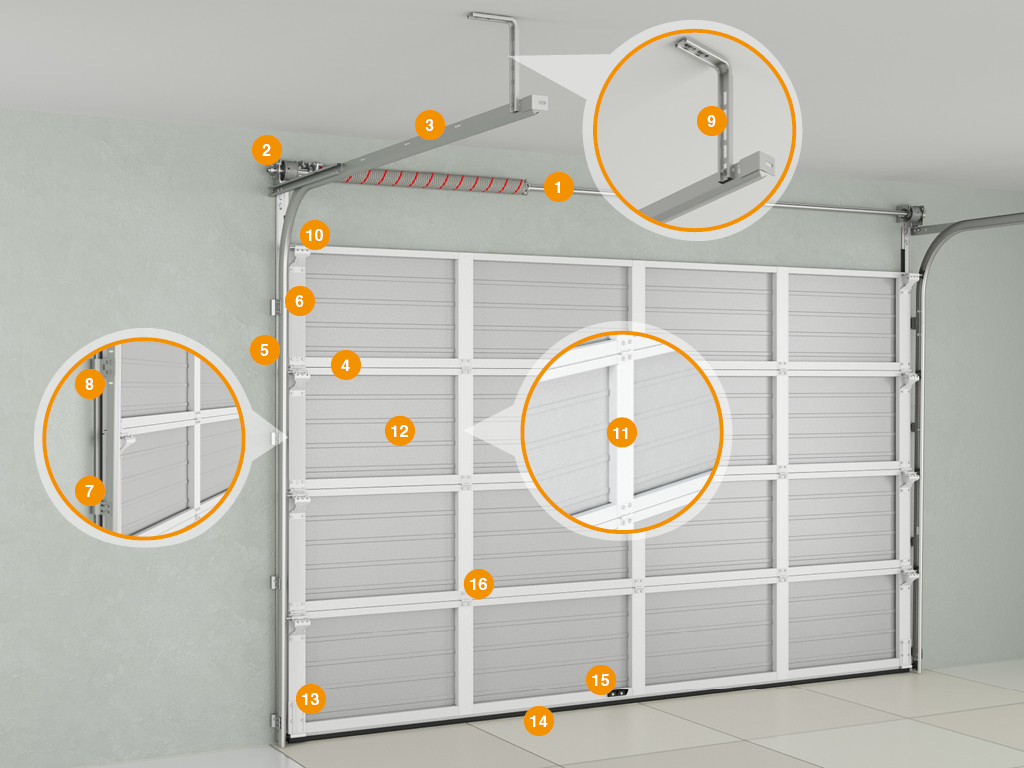

Конструкция

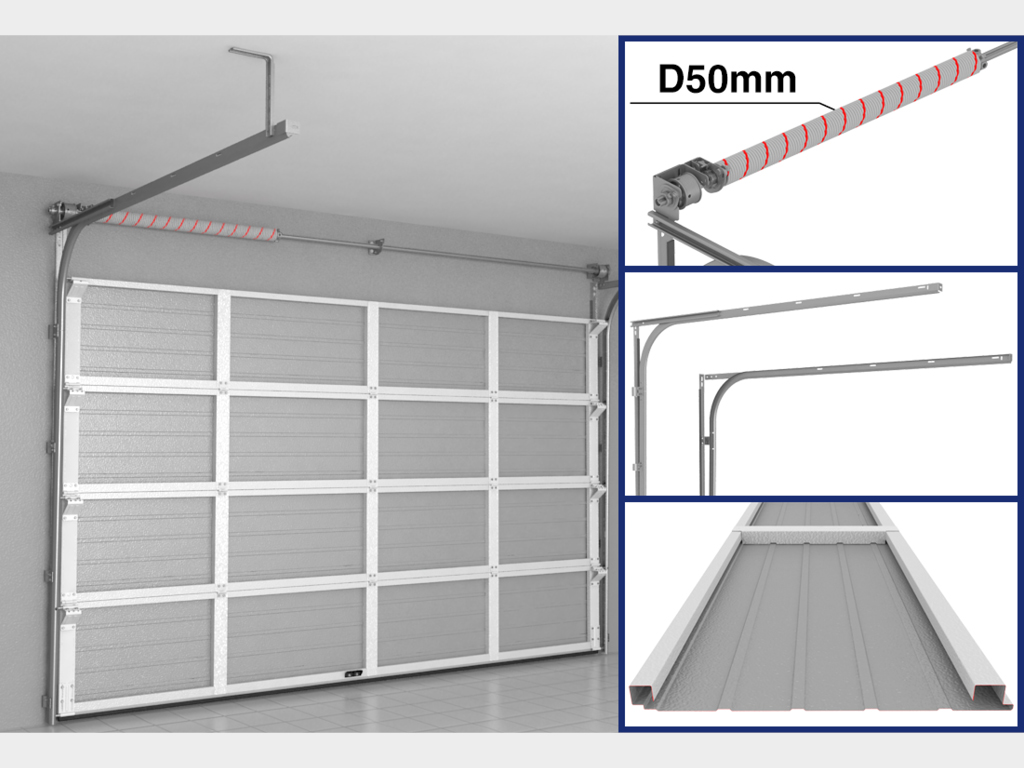

Система уравновешивания полотна ворот (пружинно-торсионный механизм)
Концевой П-образный опорный кронштейн
Направляющие для полотна ворот
Опора с роликодержателем и роликом
Вертикальная стойка
Боковая крышка
Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
Система крепления к потолку
Верхний опорный кронштейн

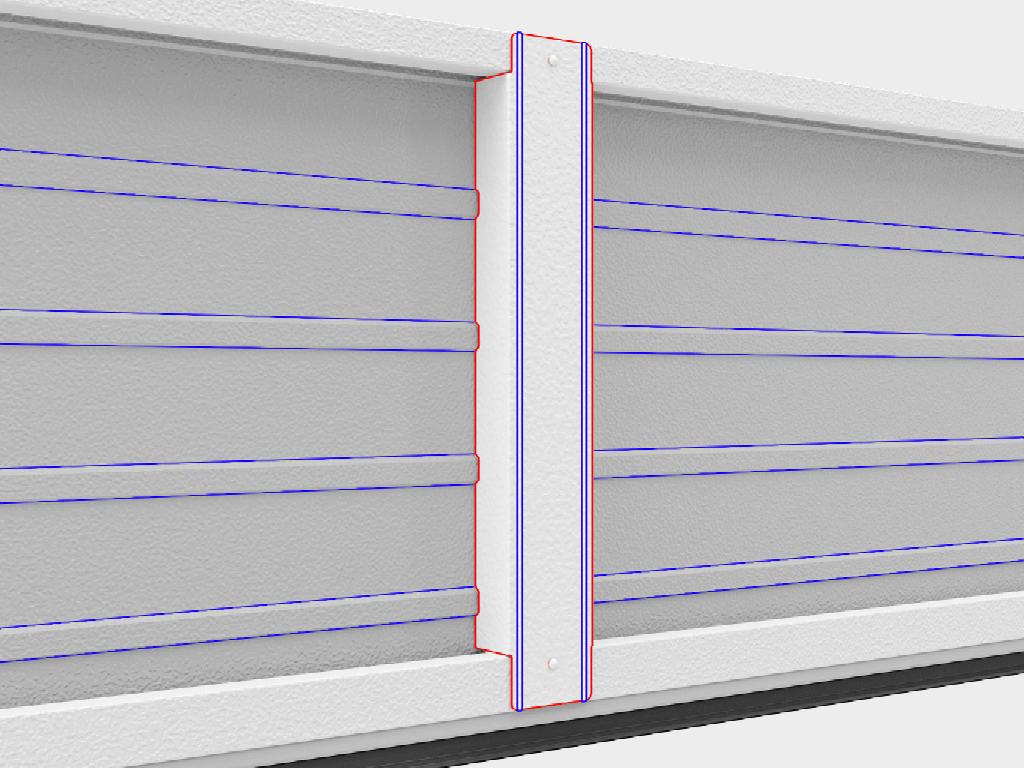

Усилитель однослойной панели

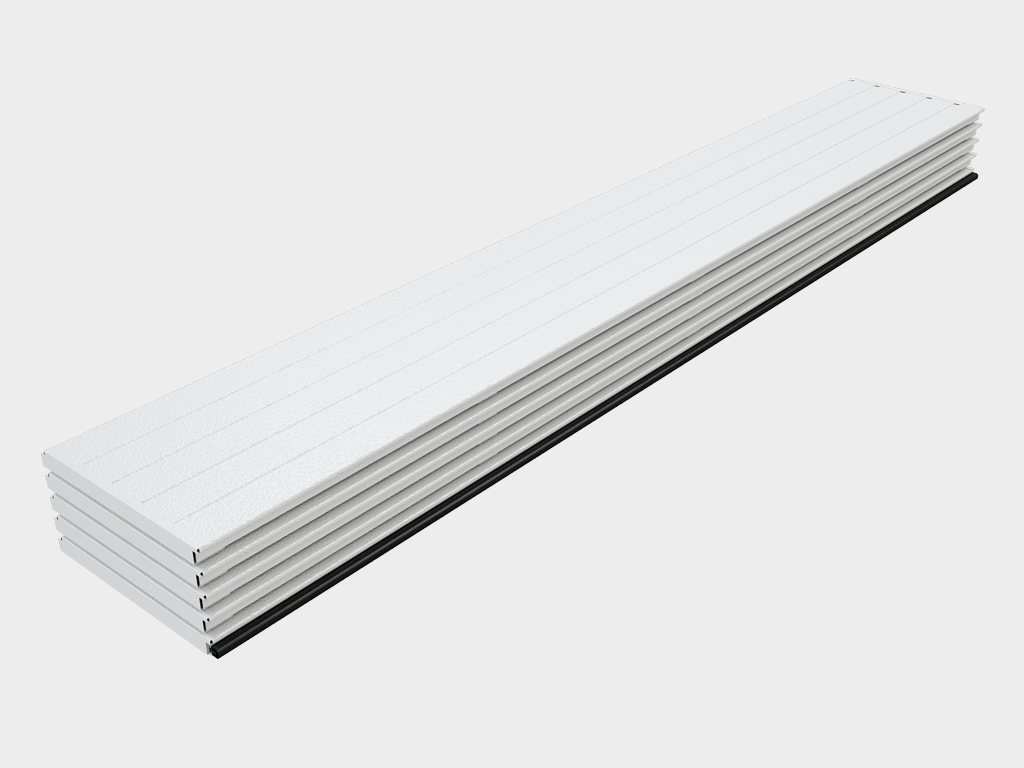

Однослойные панели
Нижний угловой кронштейн
Нижний профиль и уплотнитель
Ручка
Внутренняя петля

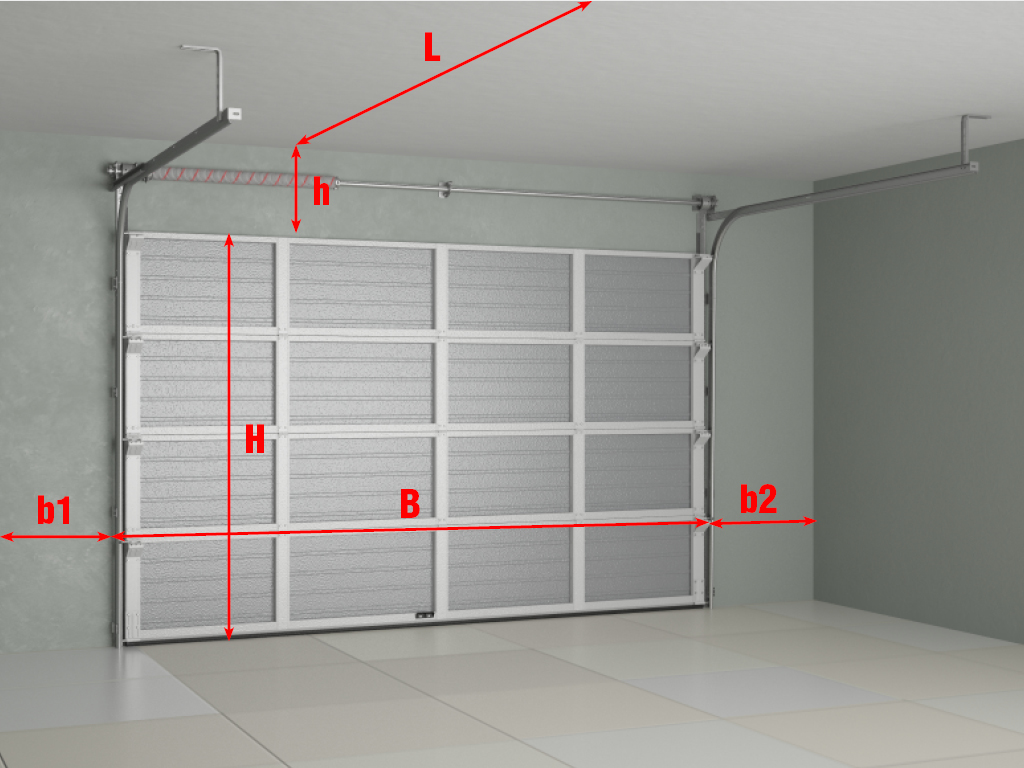

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

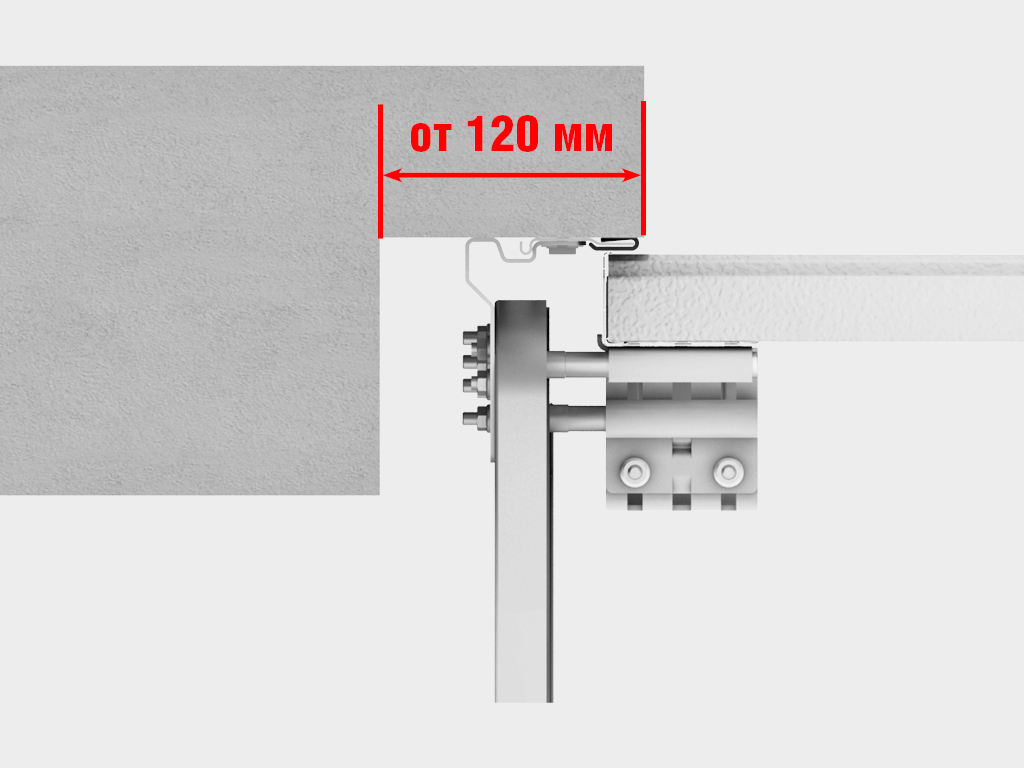

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Инструкция по монтажу секционных ворот из однослойных панелей

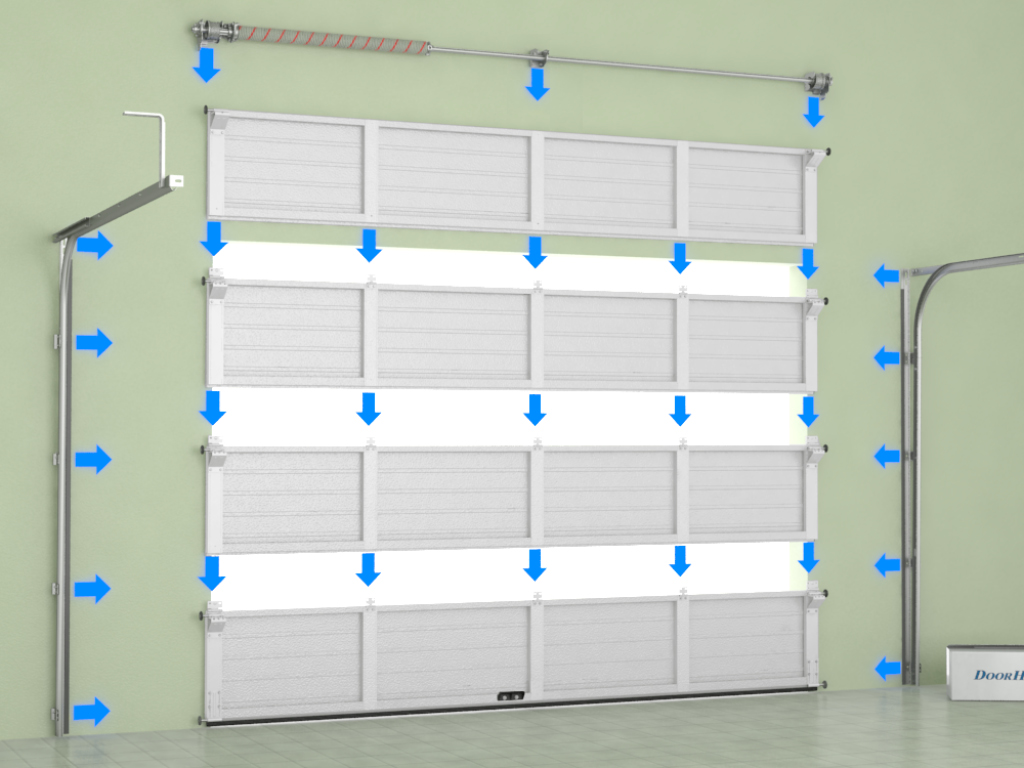

Помещения, не требующие дополнительной теплоизоляции (гаражи, подсобные помещения)

Крытый гаражный комплекс, паркинги

Гаражные секционные ворота из алюминиевых панелей с пружинами растяжения RSD01LUX относится к секционным воротам, которые при открывании перемещаются по направляющим. Для монтажа учитывают размеры проёма, высоту притолоки и пространство под направляющие.

Гаражные секционные ворота из однослойных панелей с торсионным механизмом
