ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА ИЗ АЛЮМИНИЕВЫХ ПАНЕЛЕЙ С ПРУЖИНАМИ РАСТЯЖЕНИЯ RSD01LUX

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Типы поверхности

Под дерево (внешняя)

Stucco (внутренняя)

Доска (наружная сторона панели)

Горизонтальная полоса (внутренняя сторона панели)

Базовая комплектация

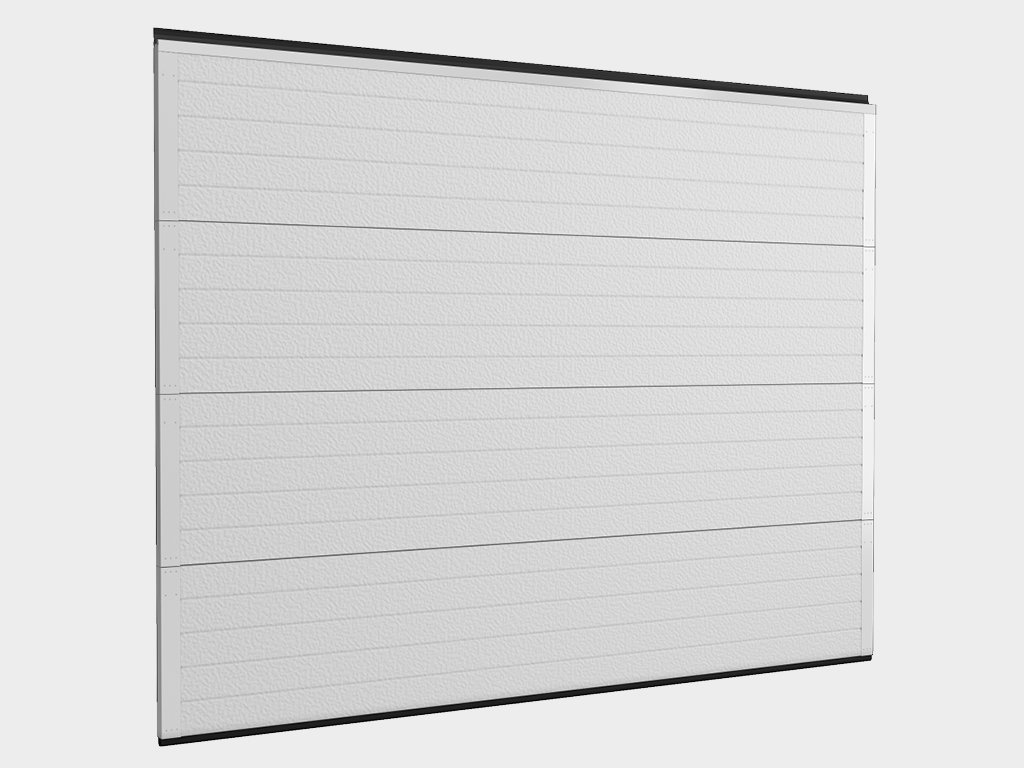

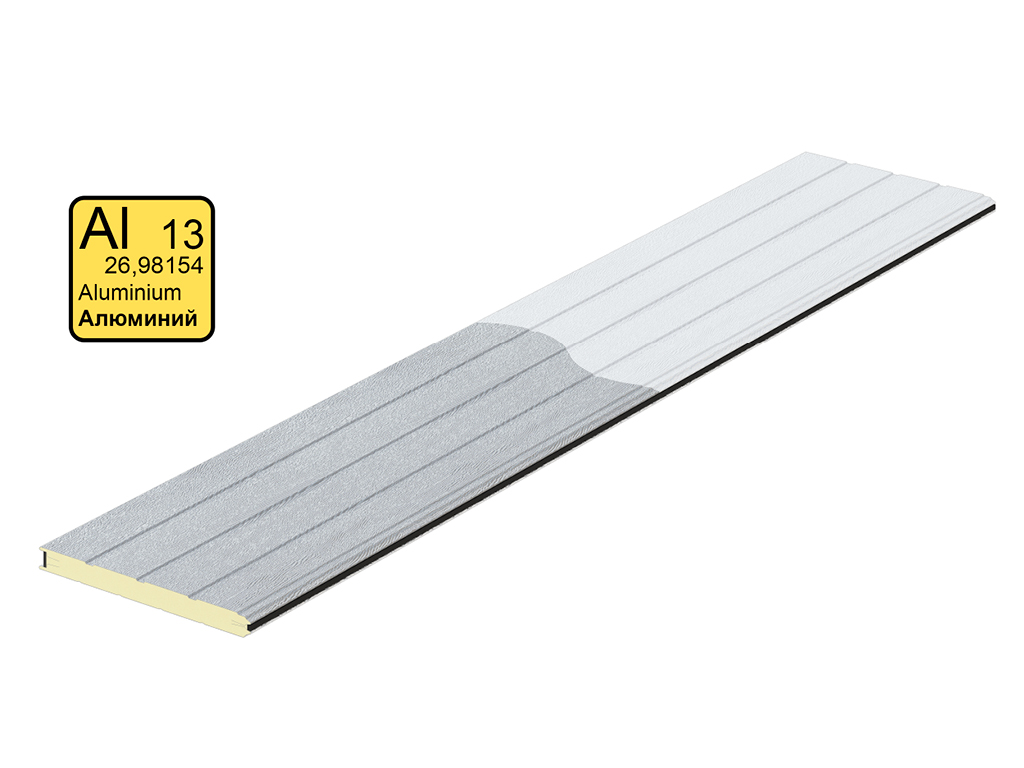

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры

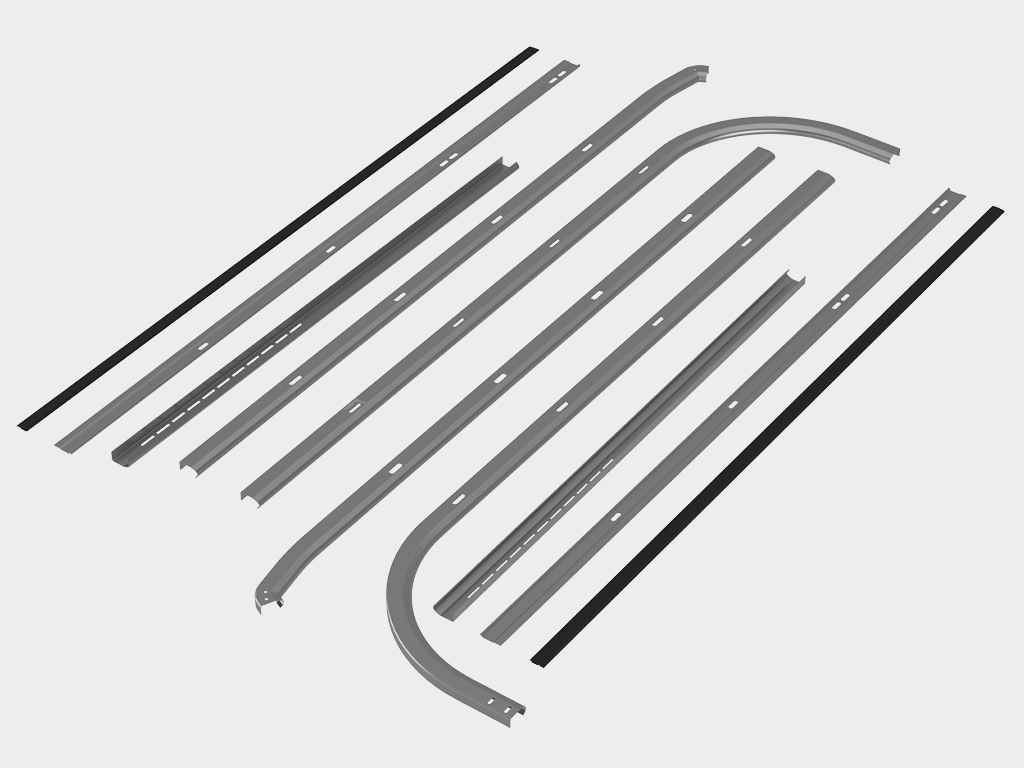

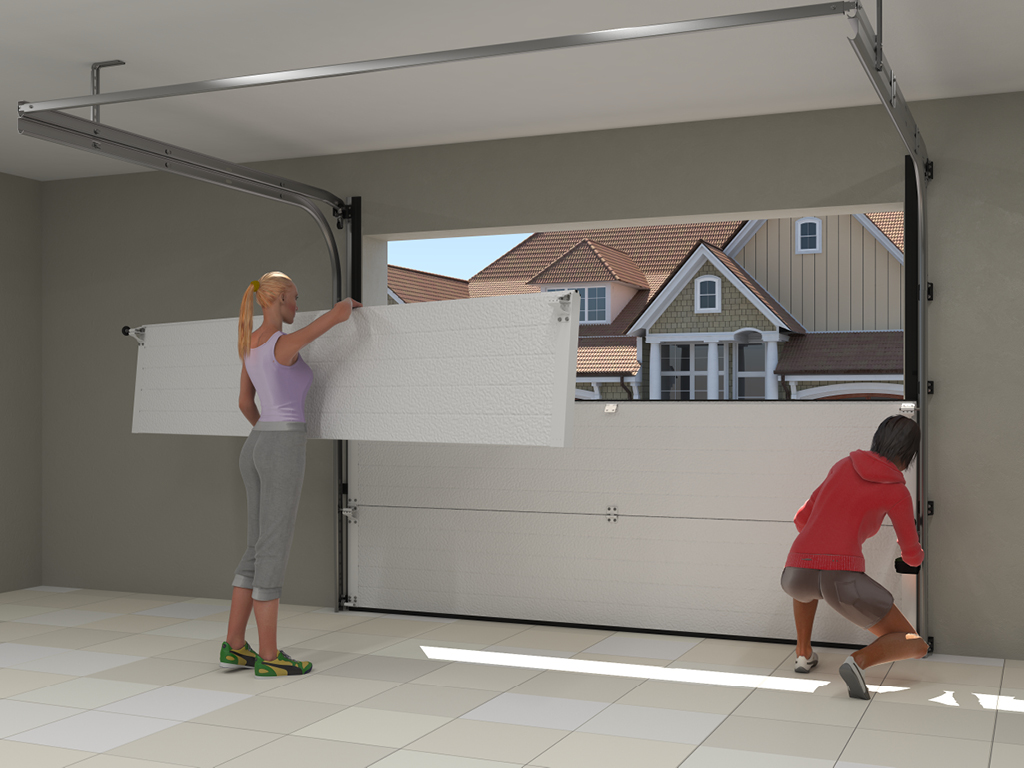

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации

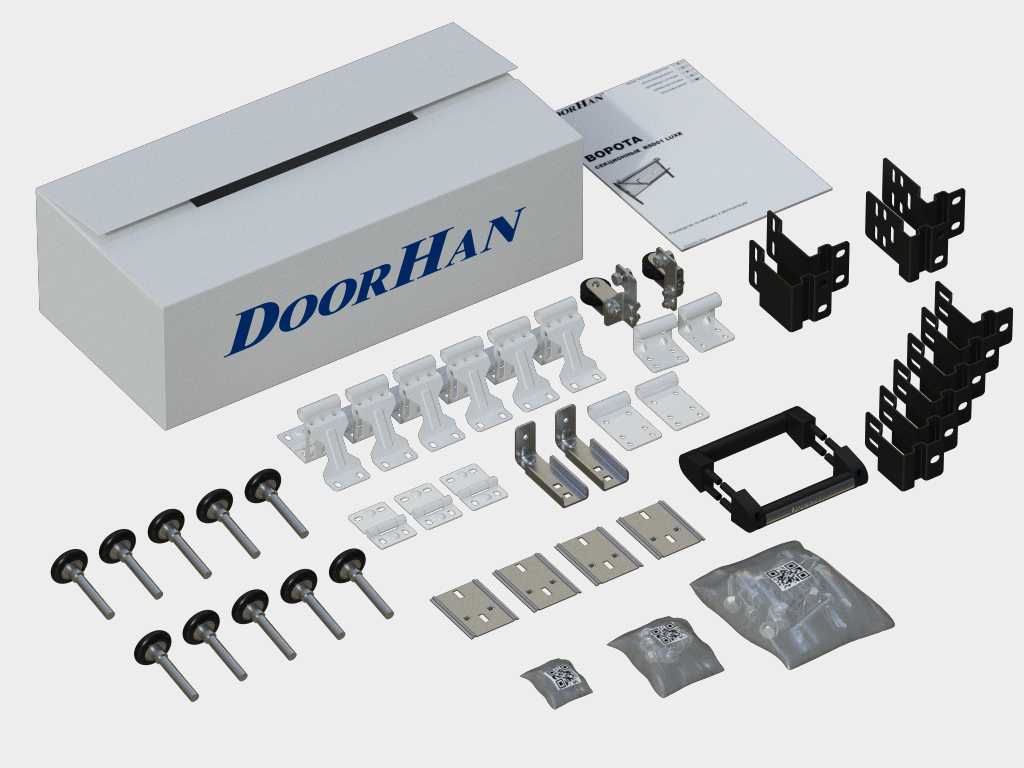

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

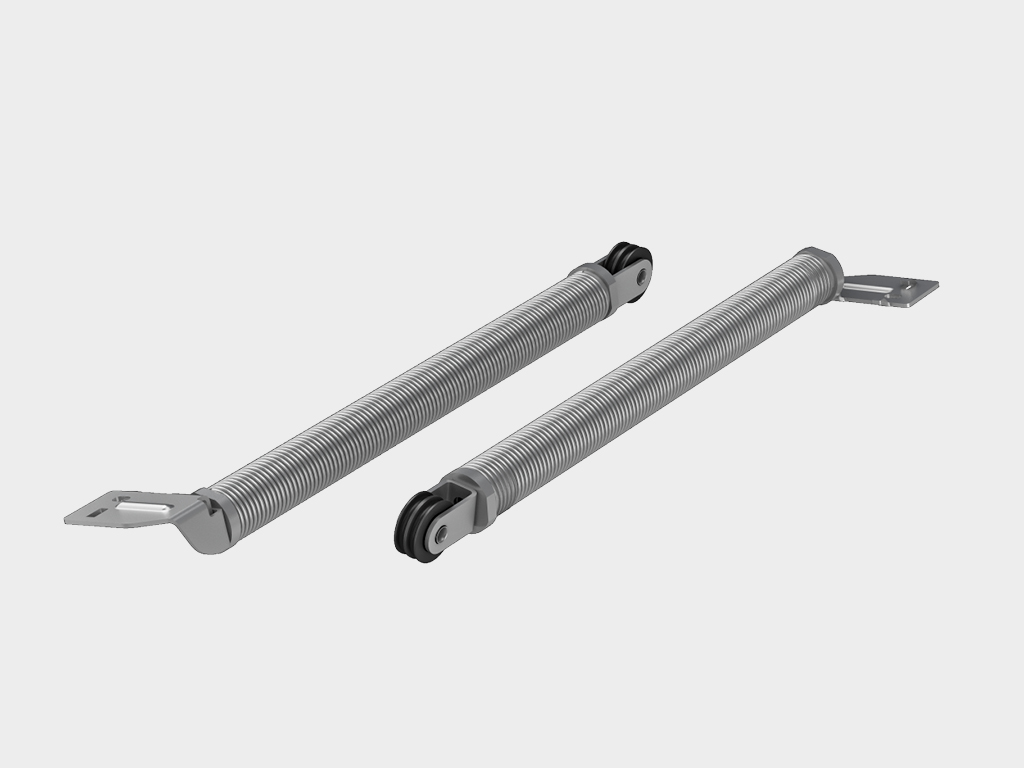

Оцинкованные пружины растяжения

Дополнительная комплектация

Механическая задвижка позволяет блокировать ворота изнутри помещения

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна, кг/м²	7	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

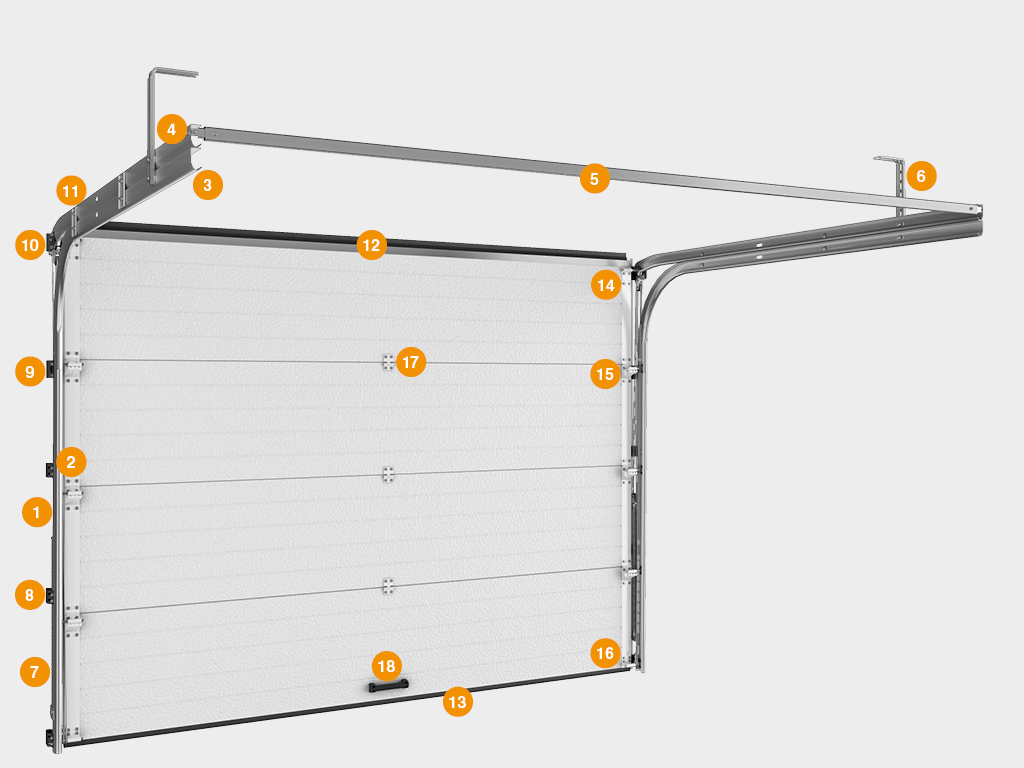

Конструкция

Ригель вертикальный
Вертикальная направляющая
Нижний изгиб горизонтальной направляющей
Верхний изгиб горизонтальной направляющей
С-профиль
Кронштейн крепления к потолку
Система уравновешивания полотна — пружины растяжения
Кронштейн крепления направляющей
Кронштейн крепления нижнего изгиба
Кронштейн крепления верхнего изгиба
Пластина крепления горизонтальных направляющих
Верхний профиль с уплотнителем
Нижний профиль с уплотнителем
Верхний опорный кронштейн
Опора с роликодержателем и роликом
Нижний угловой кронштейн
Петля
Ручка

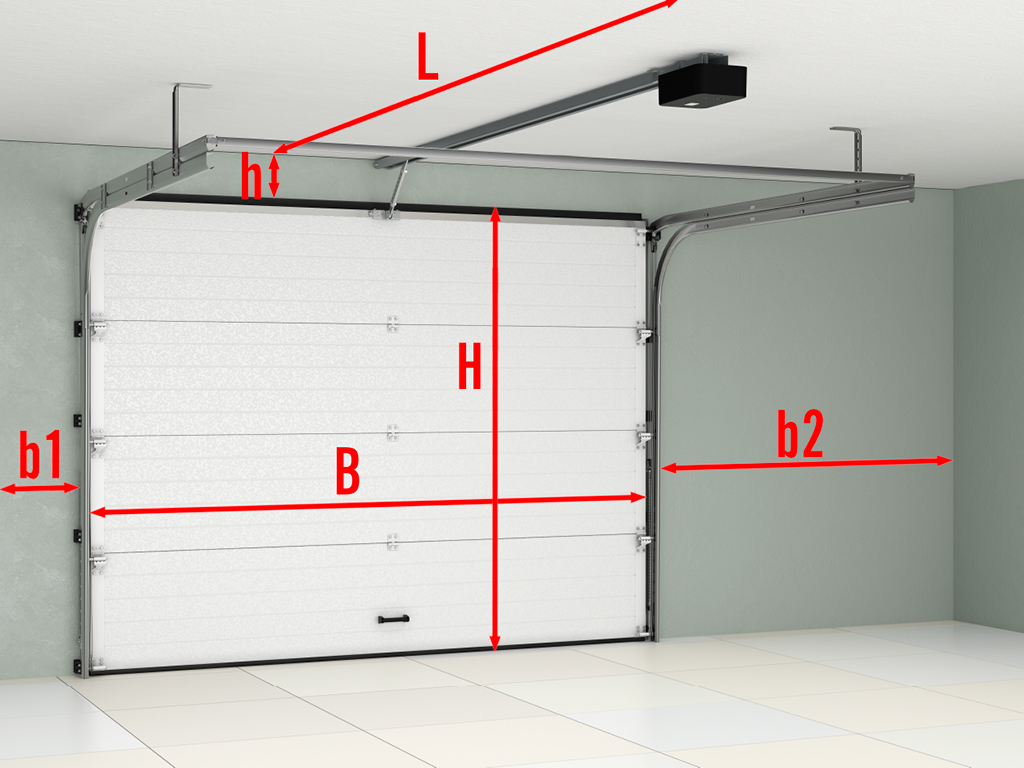

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 110 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

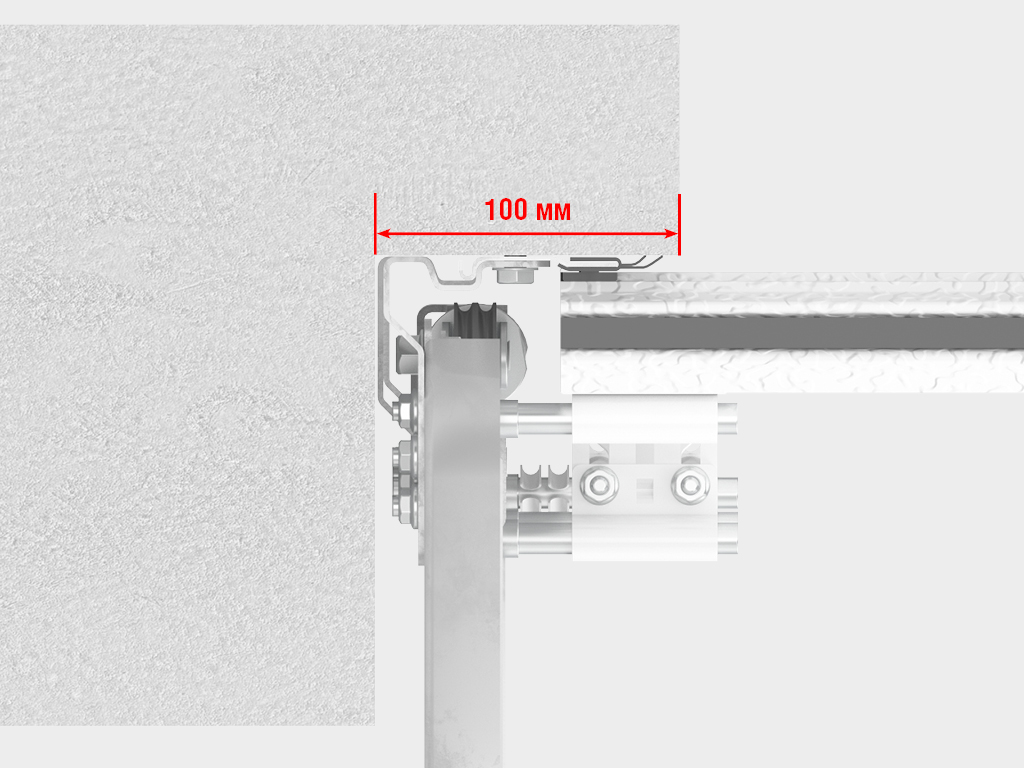

Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Инструкция по монтажу секционных ворот RSD01LUX

Частные гаражи

Подсобные помещения

Паркинги

Гаражные секционные ворота из алюминиевых панелей с пружинами растяжения RSD01LUX относится к секционным воротам, которые при открывании перемещаются по направляющим. Для монтажа учитывают размеры проёма, высоту притолоки и пространство под направляющие.
