Рулонные ворота с внутривальным приводом

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Серый

Неокрашенный (оцинкованный)

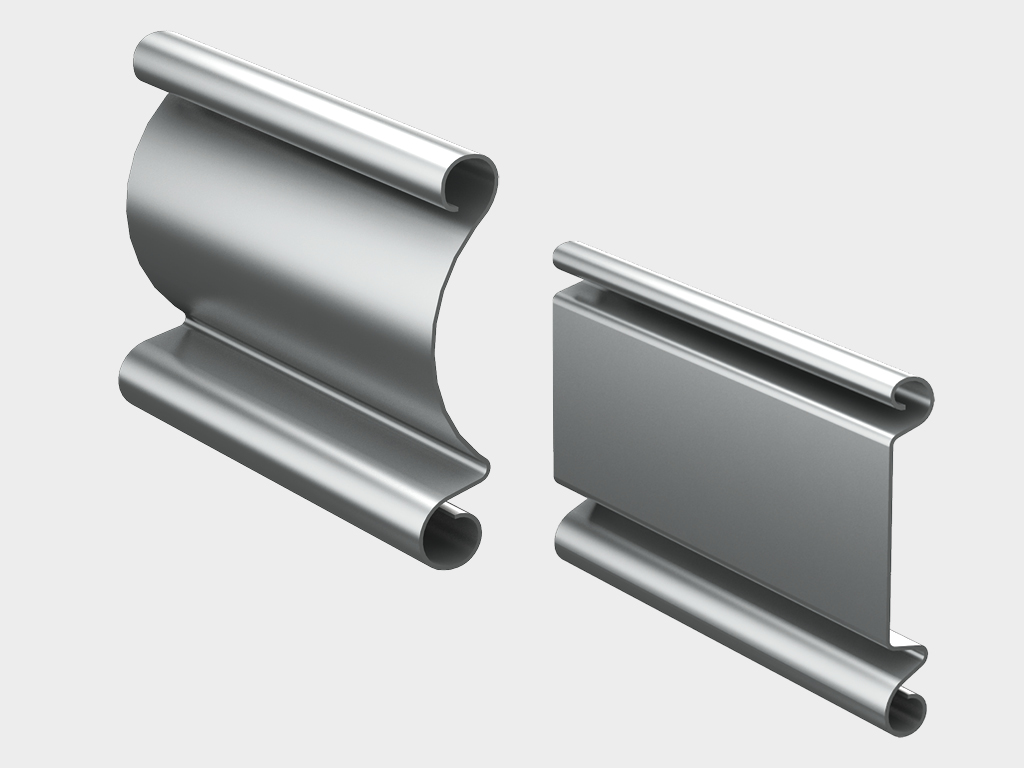

Профиль RHS117/0.8

Профиль RHS117P/0.8

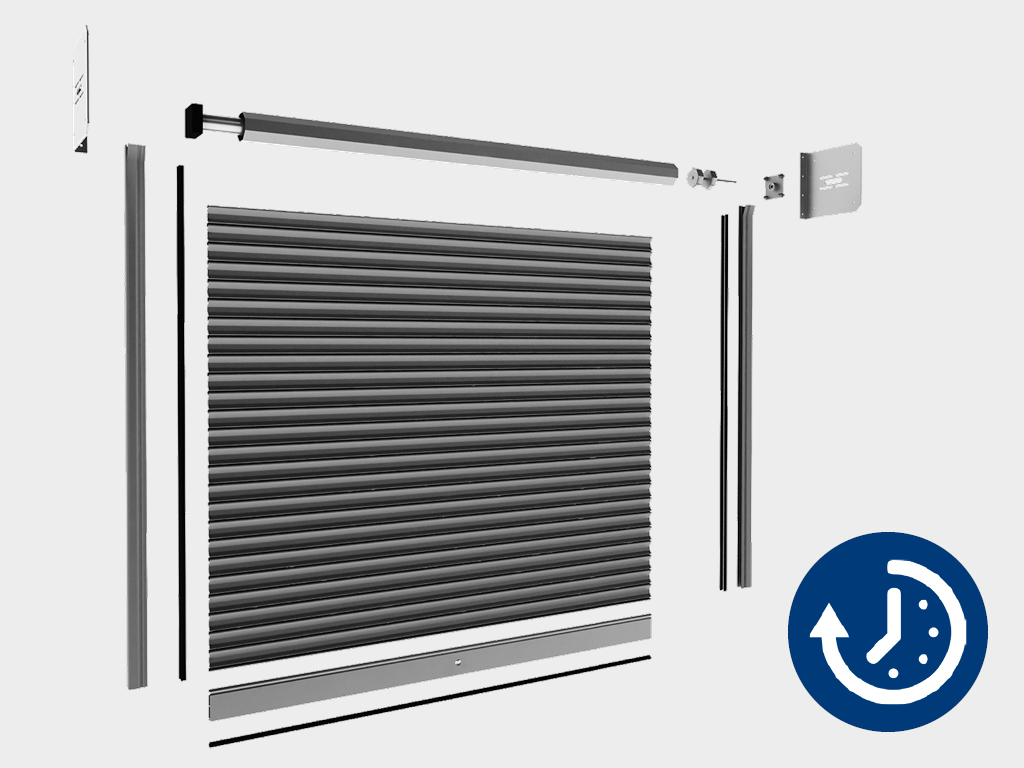

Базовая комплектация

Полотно на валу в сборе

Концевой профиль

Комплект направляющих профилей

Кронштейн

Электропривод внутривальный

Коробка с дополнительной комплектацией

Дополнительная комплектация

Блок управления CV01 для дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Пульт Transmitter-4 для дистанционного управления четырьмя автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Выключатель клавишный для накладного монтажа SWB

Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной Lamp-PRO

Наименование	Значение	Примечание
	Профиль стальной сплошной RHS117	конструкция обладает классом взломостойкости Р4-P5
Материал	оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м)	1,2
Вес профиля, кг/м²	10,25
Количество ламелей на 1 м высоты полотна, шт.	10
Максимальная ширина полотна, м	6
Максимальная площадь полотна, м²	18
	Профиль стальной перфорированный RHS117P/08	конструкция обладает классом взломостойкости Р4-P5
Материал	оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м)	1,08
Вес профиля, кг/м²	9,22
Количество ламелей на 1 м высоты полотна, шт.	10
Максимальная ширина полотна, м	6
Максимальная площадь полотна, м²	18

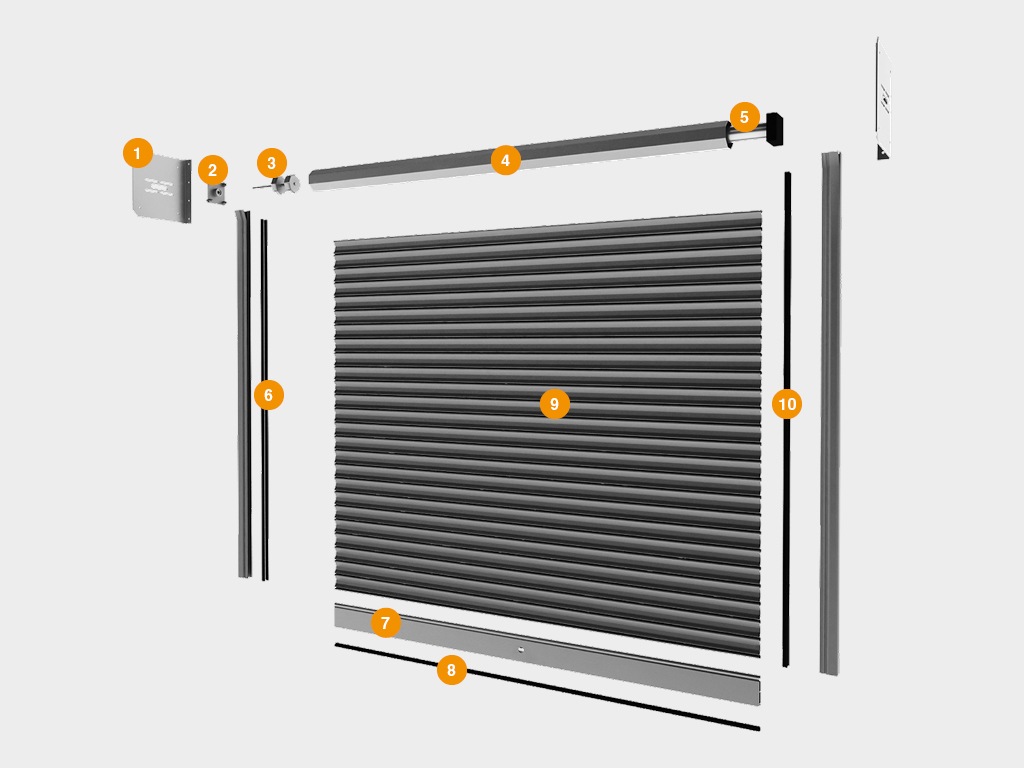

Конструкция

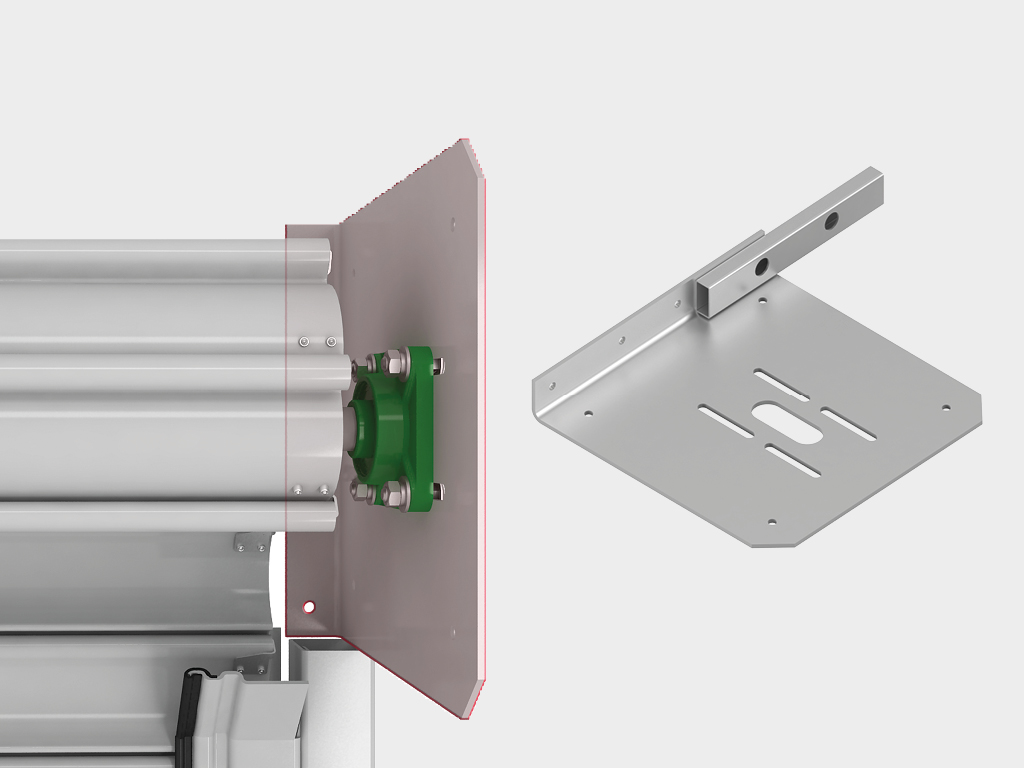

Кронштейн консольный SR351
Суппорт с подшипником BSR30
Капсула регулируемая KPU10230
Вал октагональный RV102
Электропривод RS230, RS300
Направляющий профиль RG95S
Концевой профиль RA120E
Уплотнитель нижний UP4
Профиль полотна RHS117/08, RHS117P/08
Уплотнитель боковой UP5

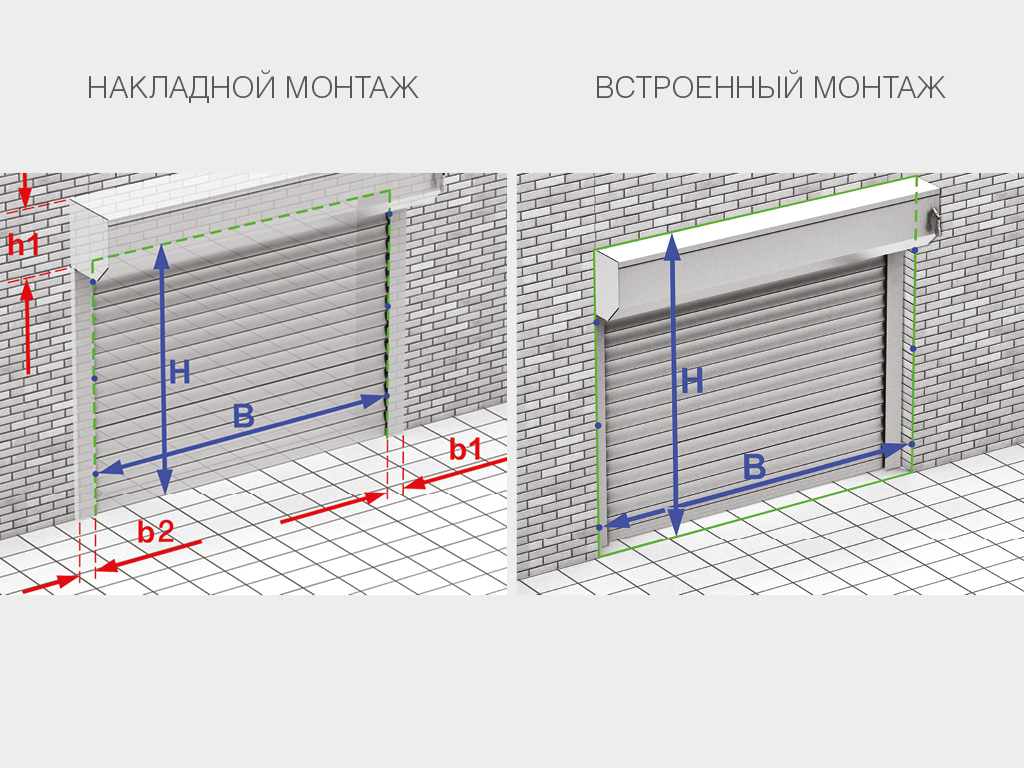

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

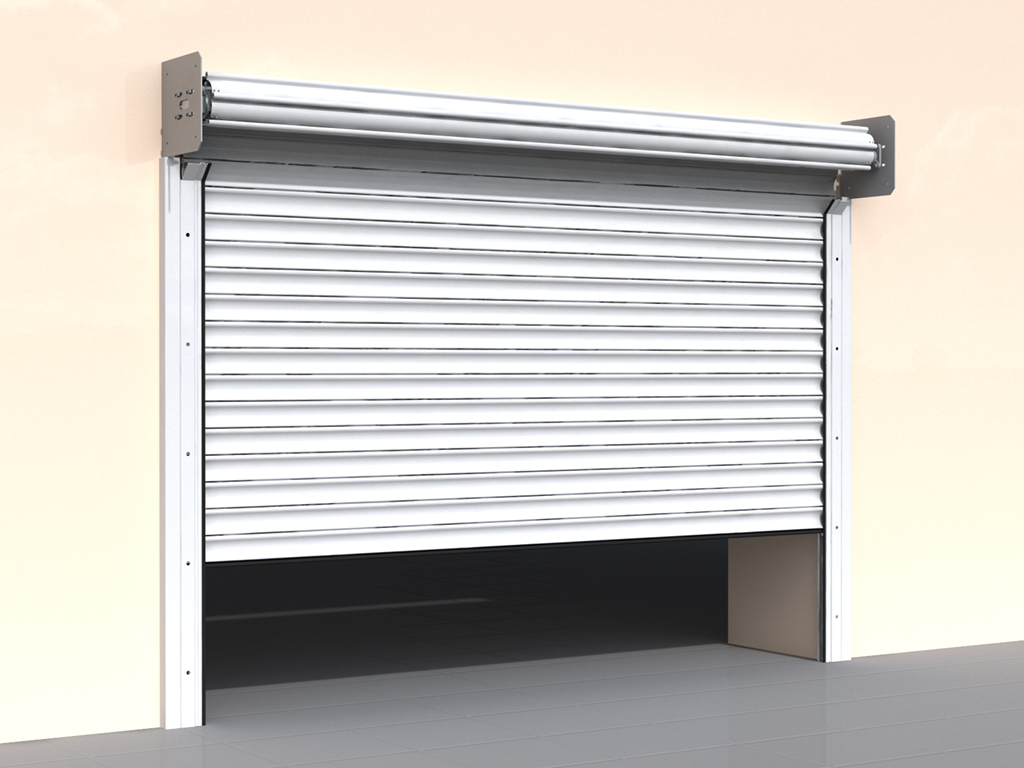

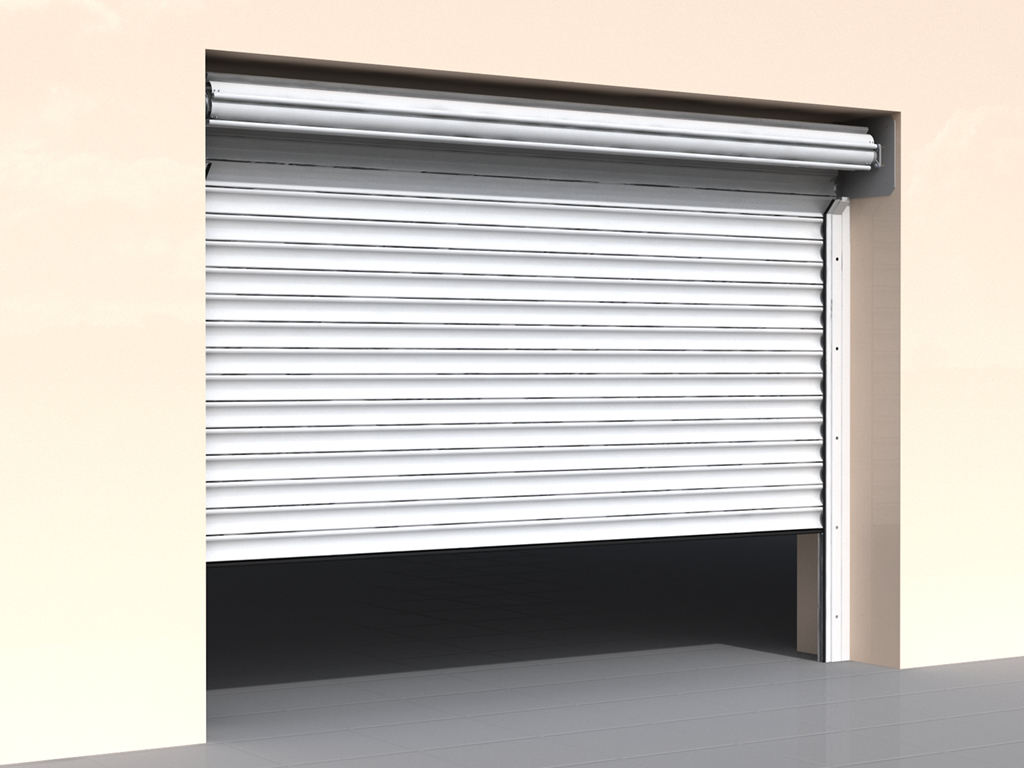

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
