Рулонные ворота с навальным приводом

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

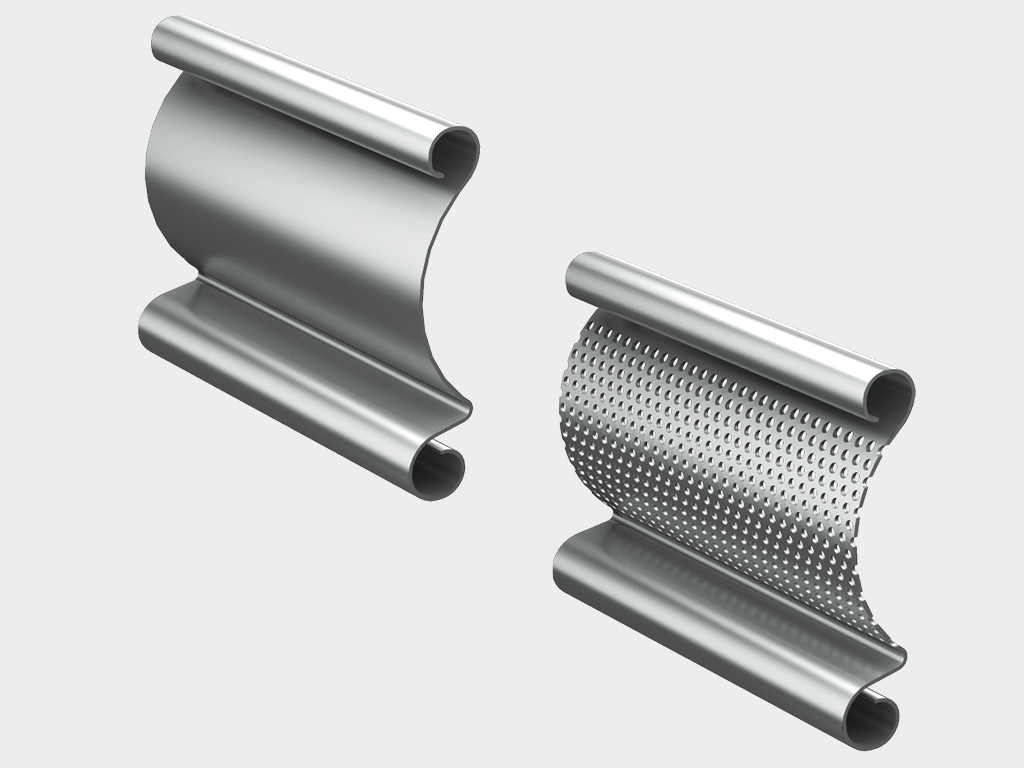

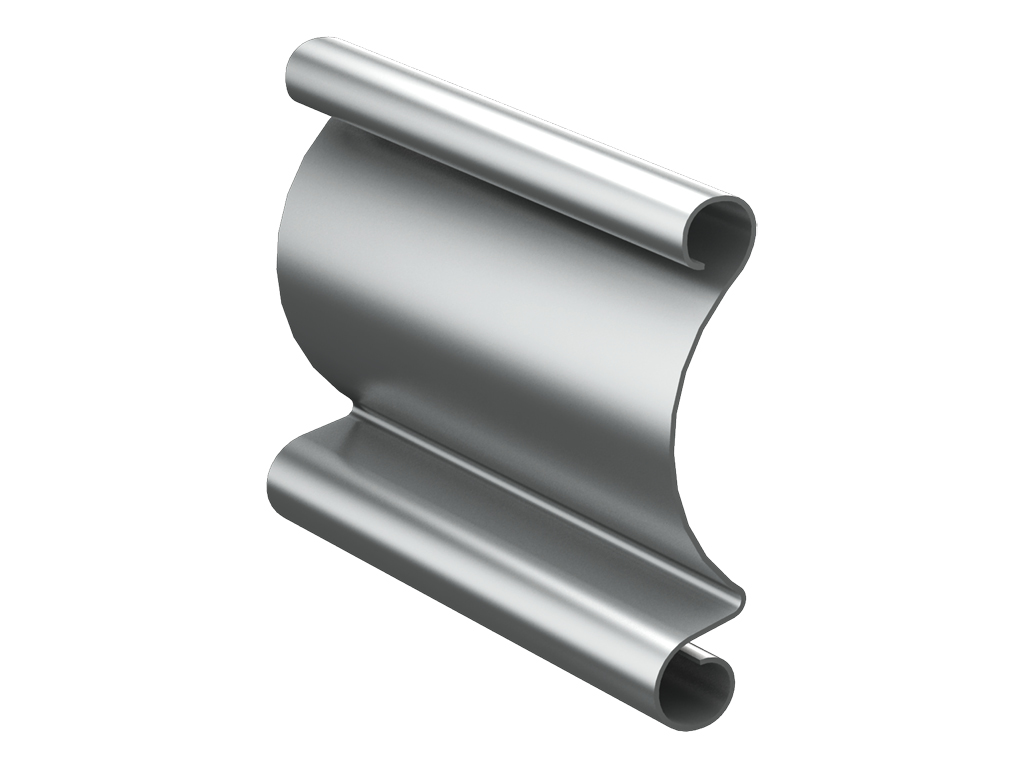

RHS117

RHS117P

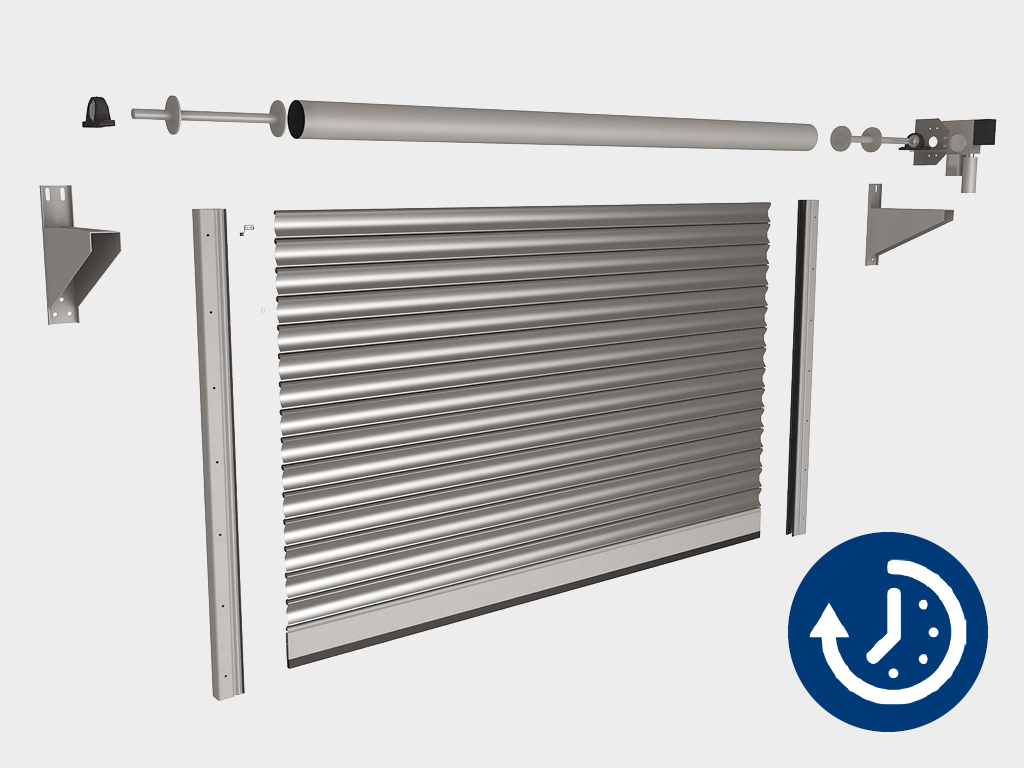

Базовая комплектация

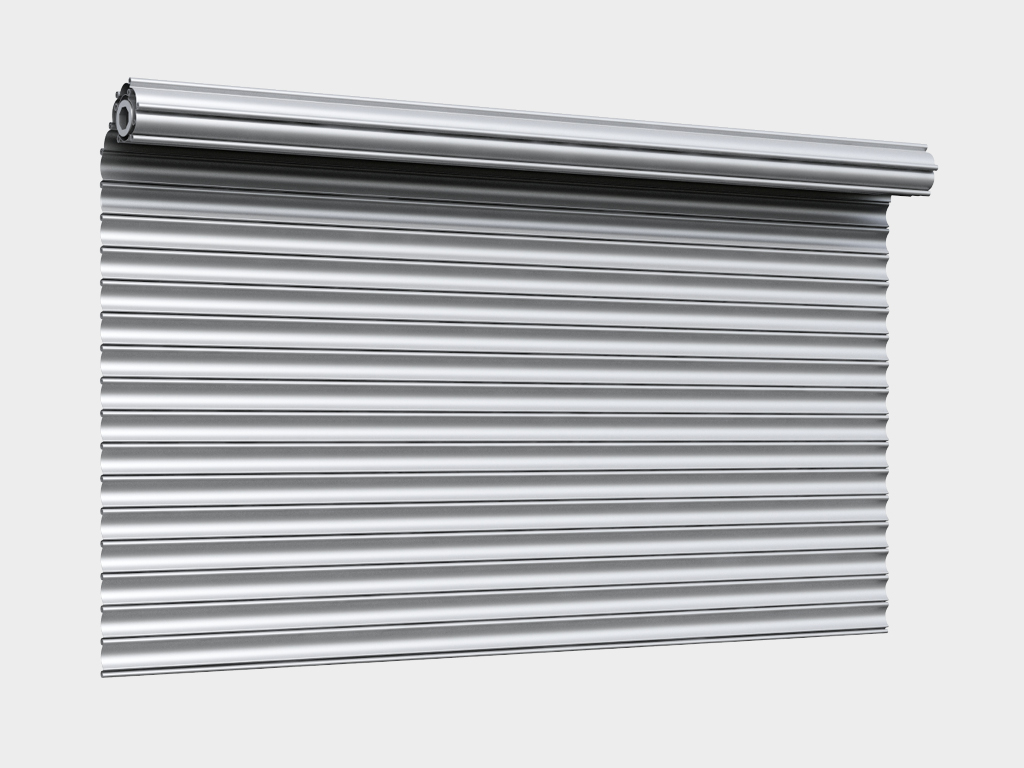

Полотно на валу в сборе

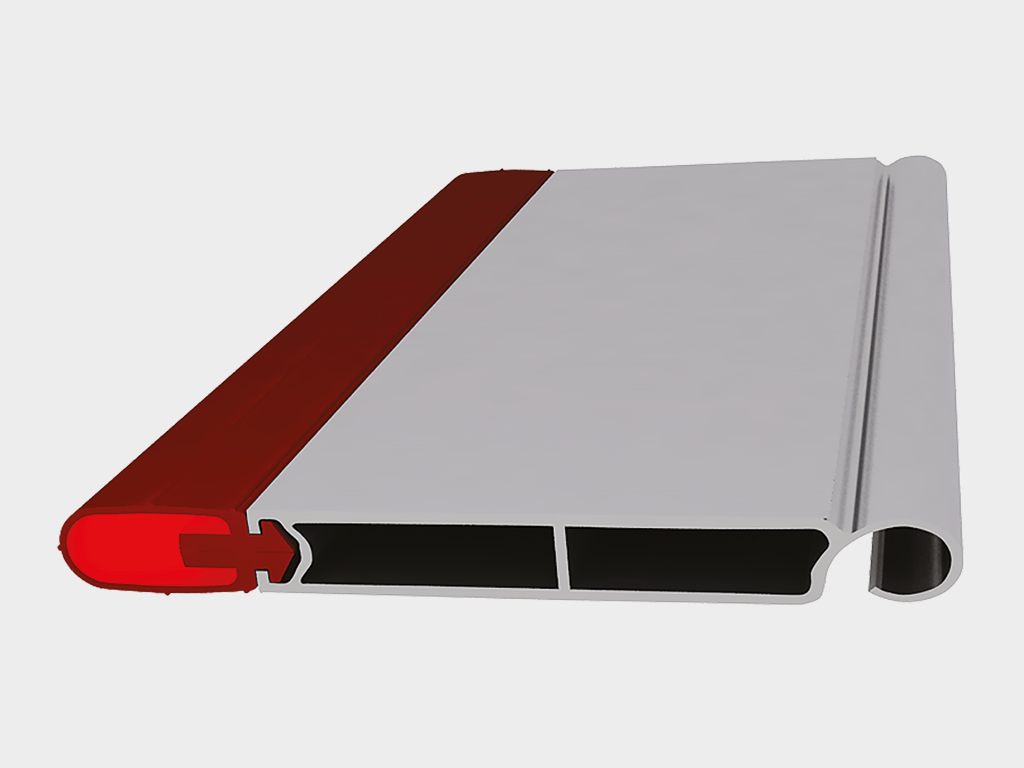

Концевой профиль

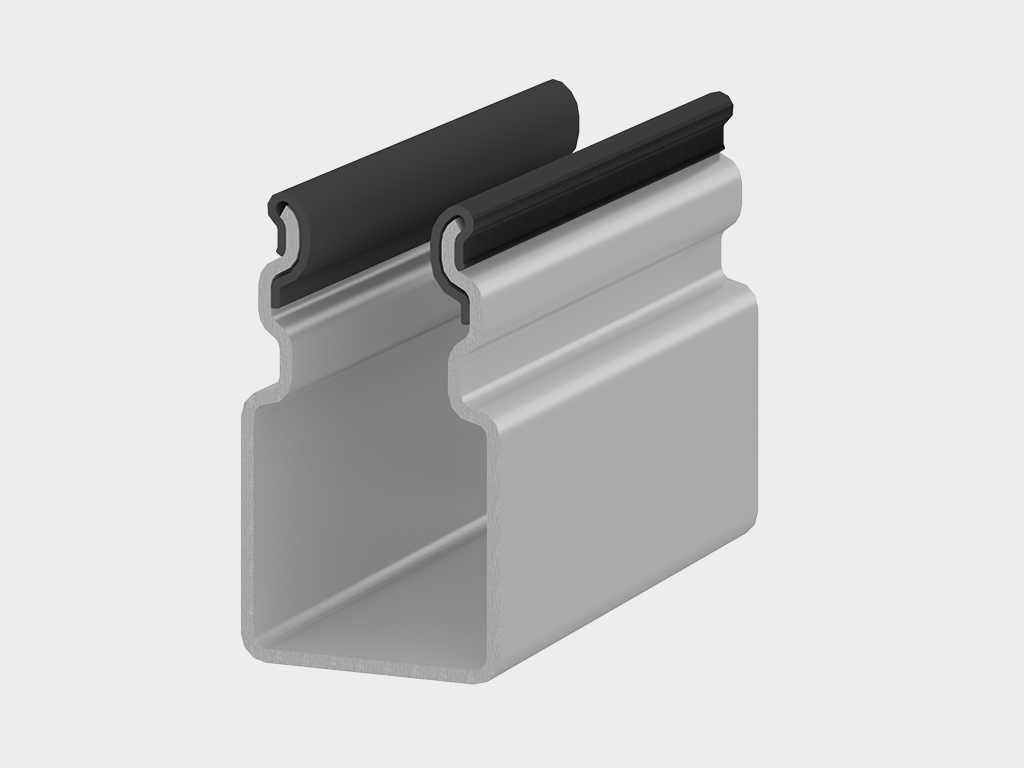

Комплект направляющих профилей

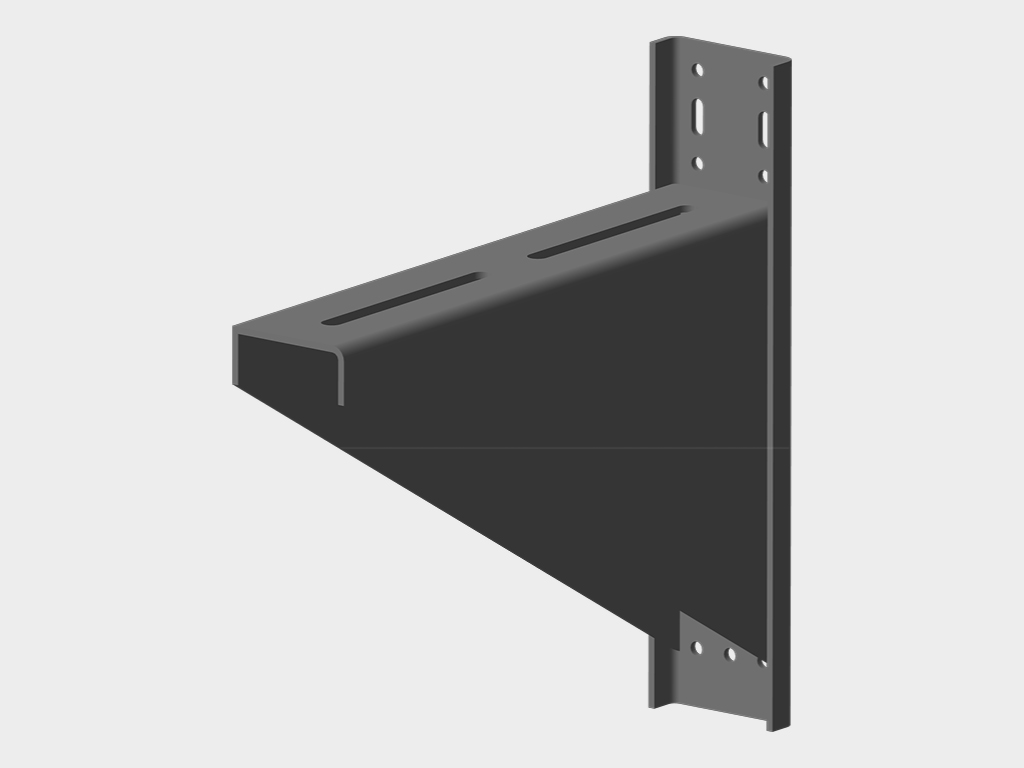

Консоли

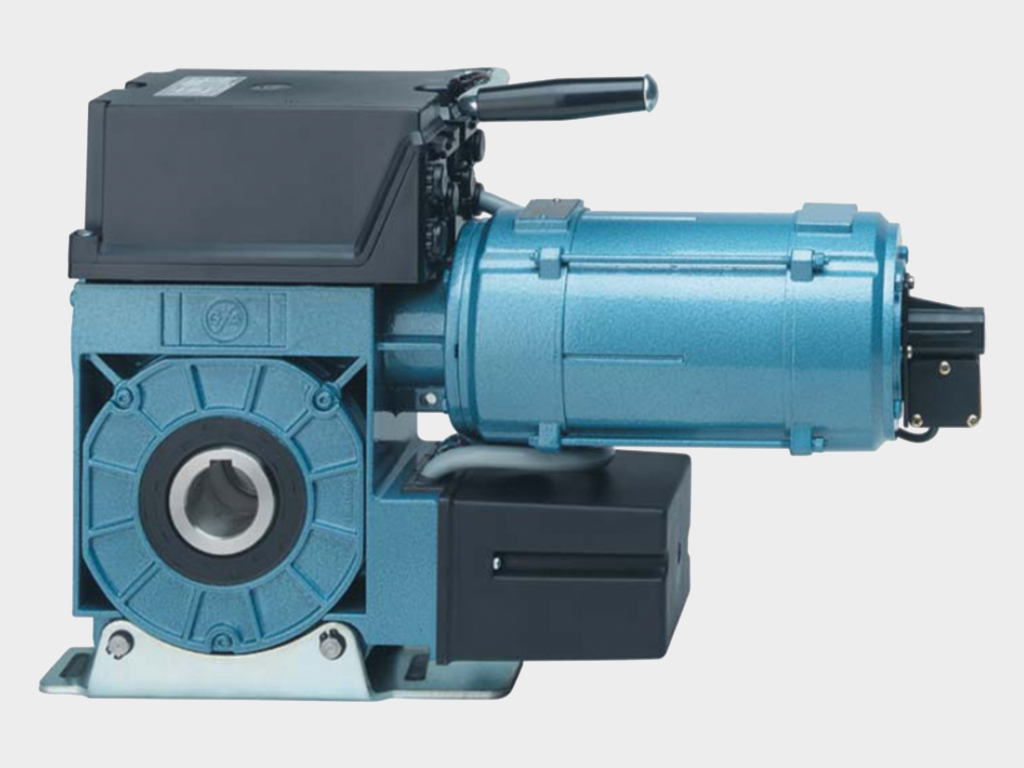

Электропривод навальный

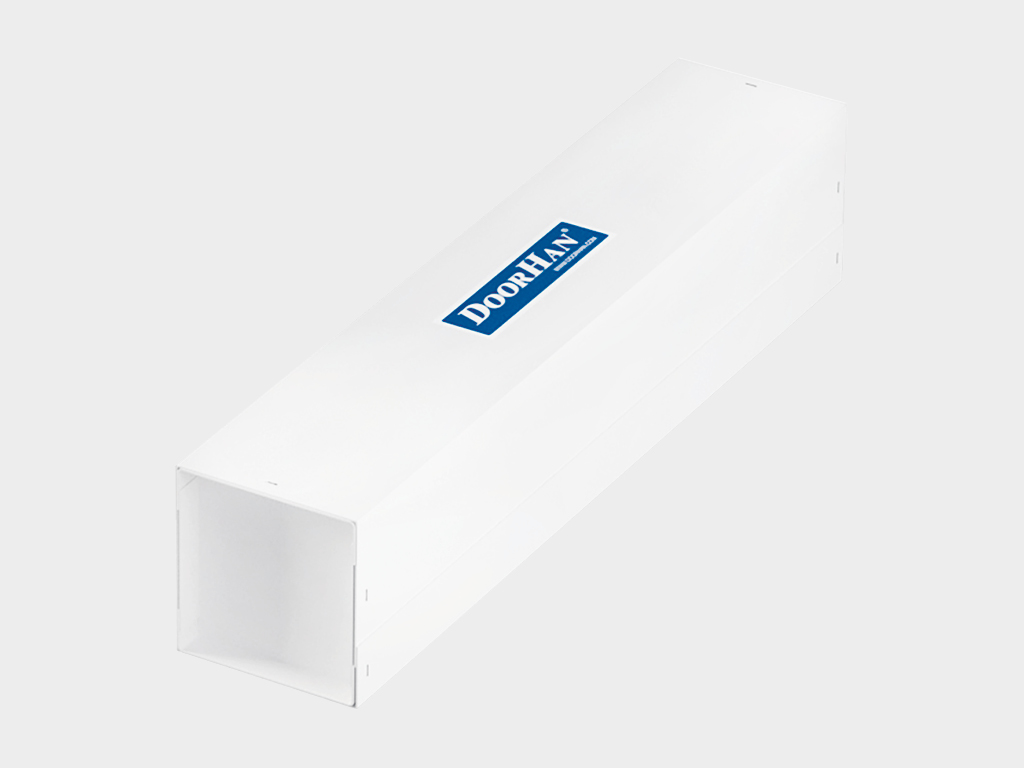

Коробка с дополнительной комплектацией

Дополнительная комплектация

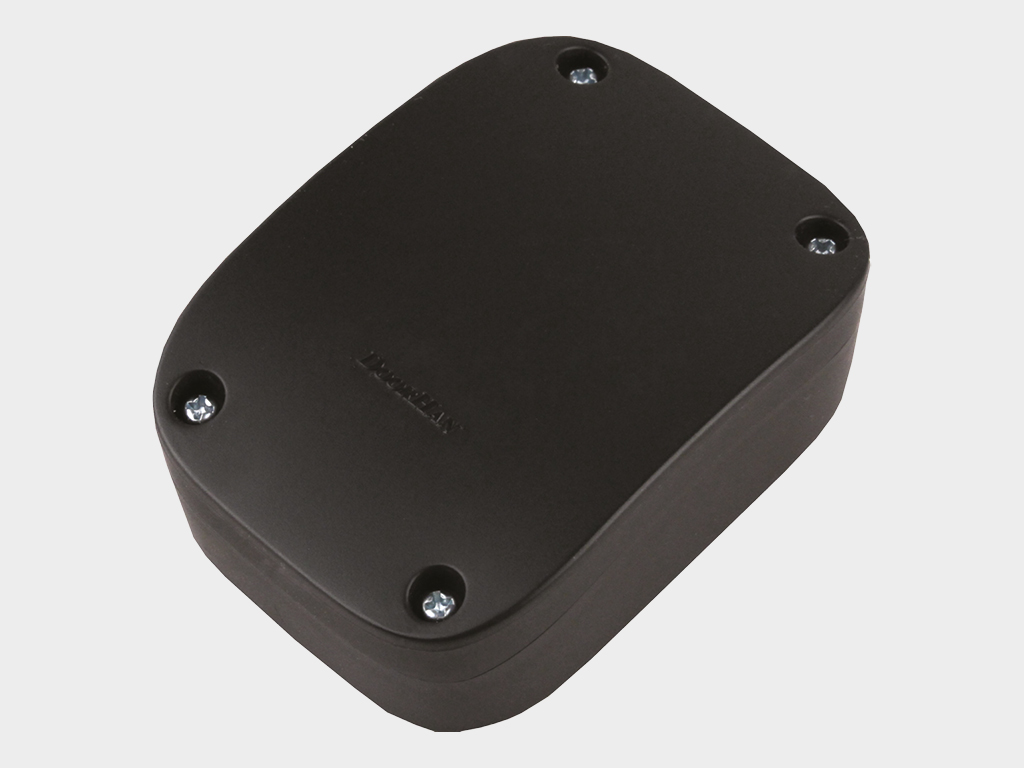

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Выключатель ключ-кнопка SWM (металлический)Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной Lamp-PRO

Наименование	Значение	Примечание
	Профиль стальной сплошной RHS117	промышленные рулонные ворота из стального профиля с навальным приводом
Материал	оцинкованная сталь толщиной 0,9 мм	конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Вес профиля, кг/(п/м)	1,36
Вес профиля, кг/м²	11,61
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50

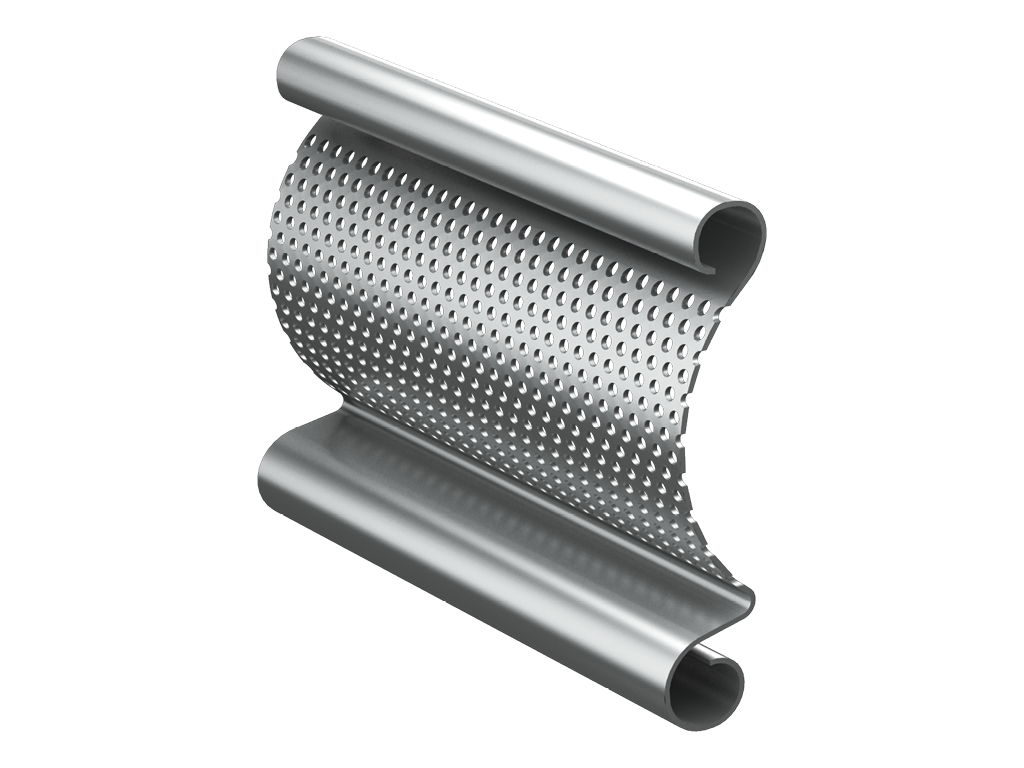

	Профиль стальной перфорированный RHS117P	промышленные рулонные ворота из стального профиля с навальным приводом
Материал	оцинкованная сталь толщиной 0,9 мм	конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Вес профиля, кг/(п/м)	1,2
Вес профиля, кг/м²	10,25
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50

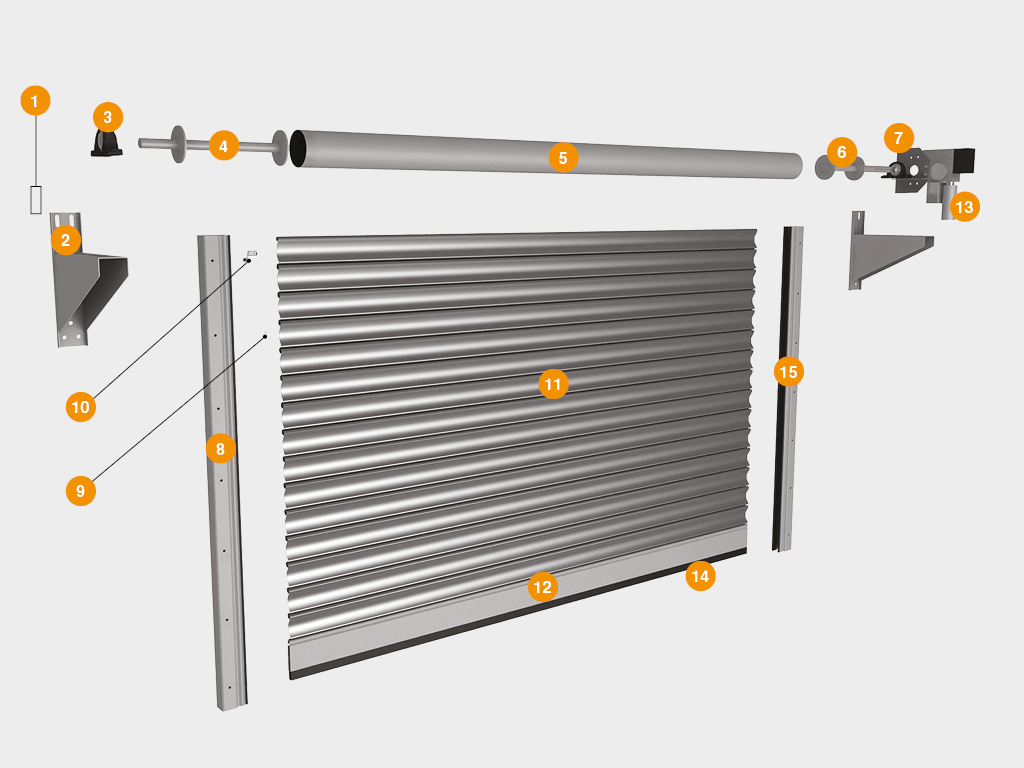

Конструкция

Кольцо стопорное RN30, RN40, RN55
Консоль SR425, SR650
Суппорт с подшипником BS30, BS40, BS55
Капсула регулируемая KPU10230, KPU159, KPU273-55
Вал RV102, RV159m, RV273m-55
Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
Кронштейн крепления привода SR200
Направляющий профиль RG95S
Заглушка PB14
Замок боковой SLE117
Профиль (полотно) RHS117, RHS117P
Профиль концевой RA120E
Привод вальный
Уплотнитель нижний UP4, UP6
Уплотнитель боковой UP5

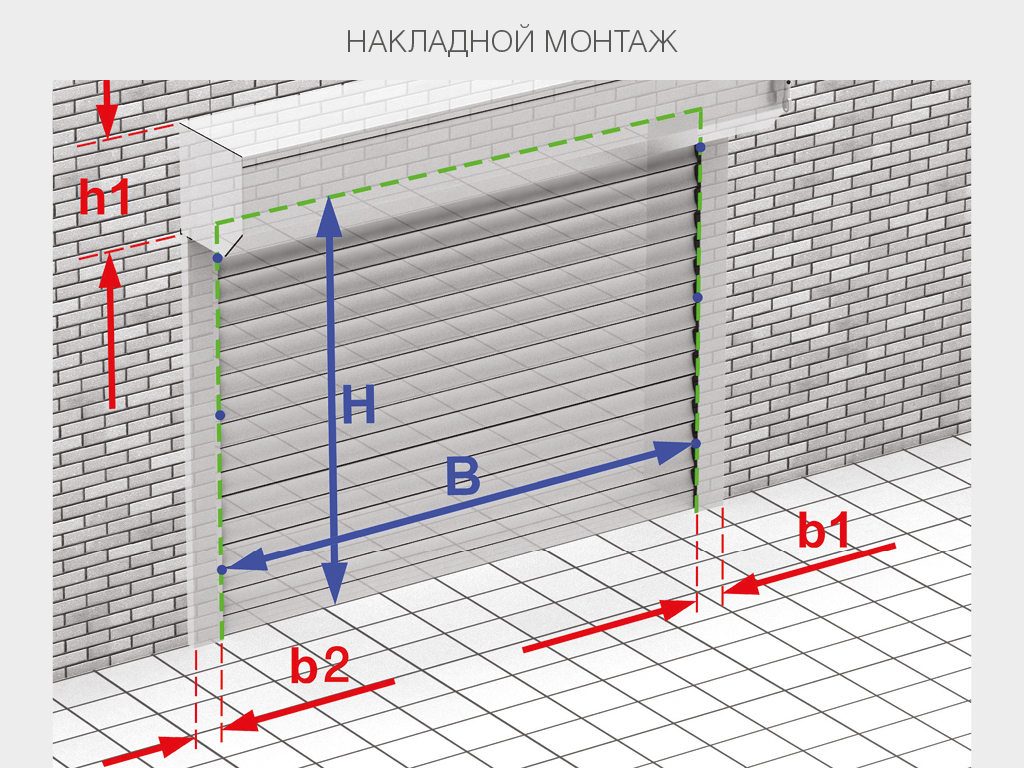

Параметры замера для накладного монтажа: H — высота проема (max), мм B — ширина проема (max), мм h1 — высота притолоки (min), мм b1 и b2 — правое и левое боковые расстояния (min), мм
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

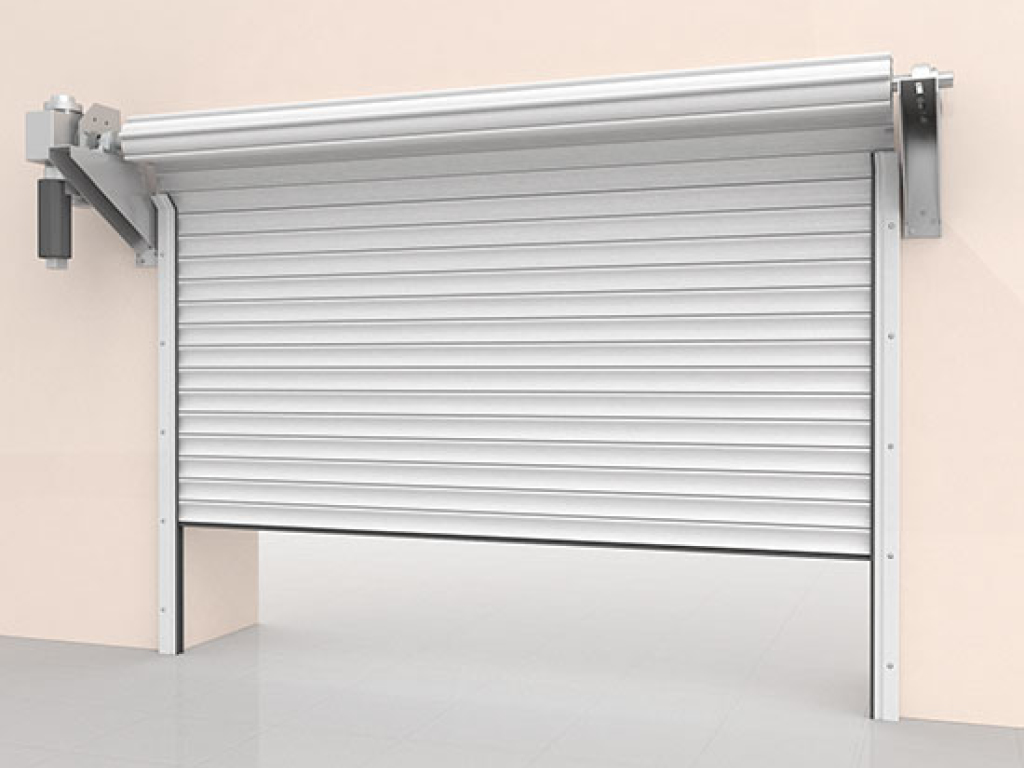

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным элетроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.

Инструкция по монтажу рулонных ворот с вальным приводом

Въездные и гаражные проемы

Складские и промышленные проемы

Привод берёт на себя открывание и закрывание ворот — ручное управление больше не требуется. Чтобы подобрать подходящую модель, достаточно определить три вещи: тип механизма, величину нагрузки и режим эксплуатации.

Рулонные ворота с навальным приводом (6000х9600)
