Рольворота из стального профиля RHS75 / RHS75P

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Антрацит

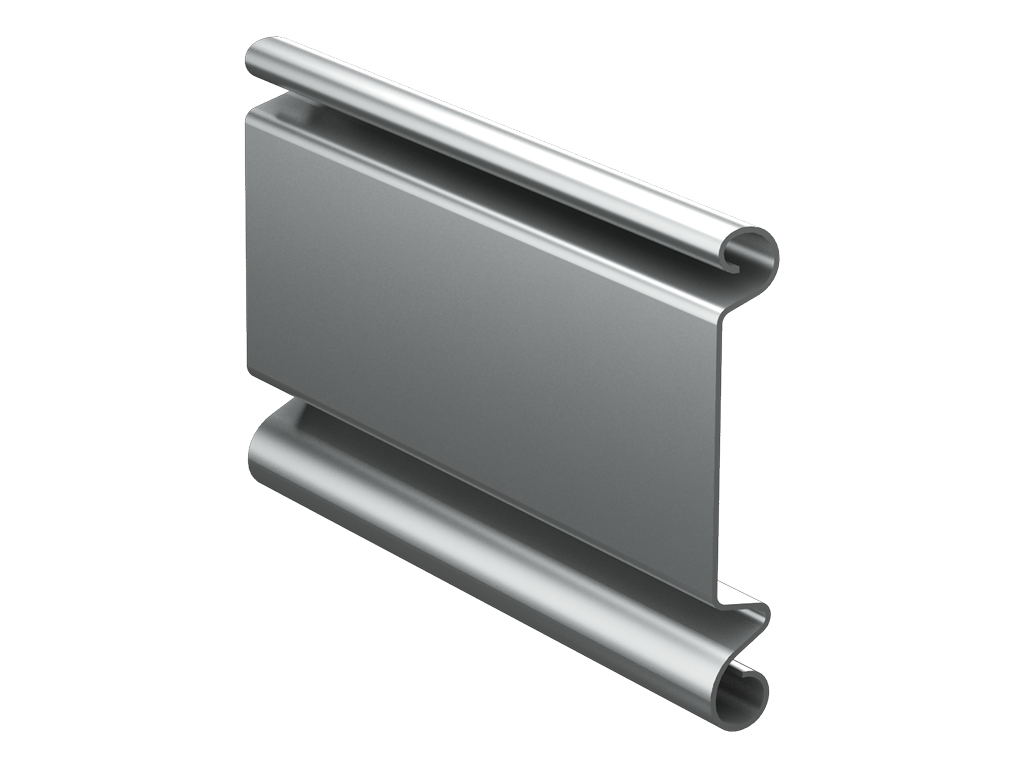

RHS75

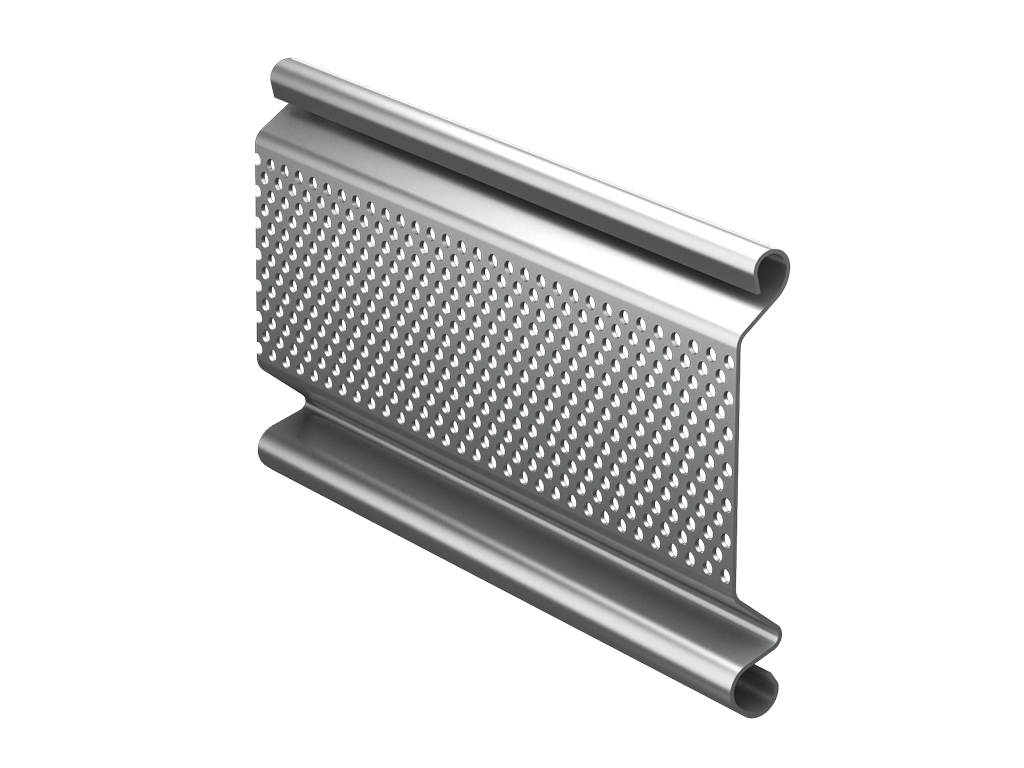

RHS75P

Базовая комплектация

Короб в сборе

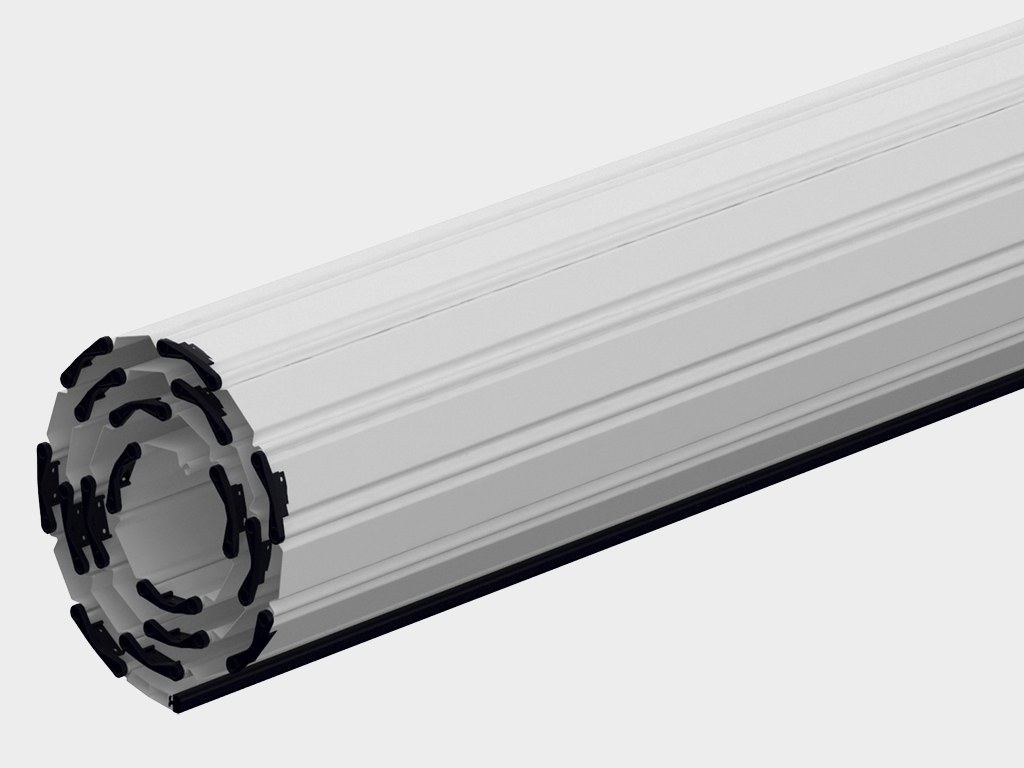

Полотно в сборе

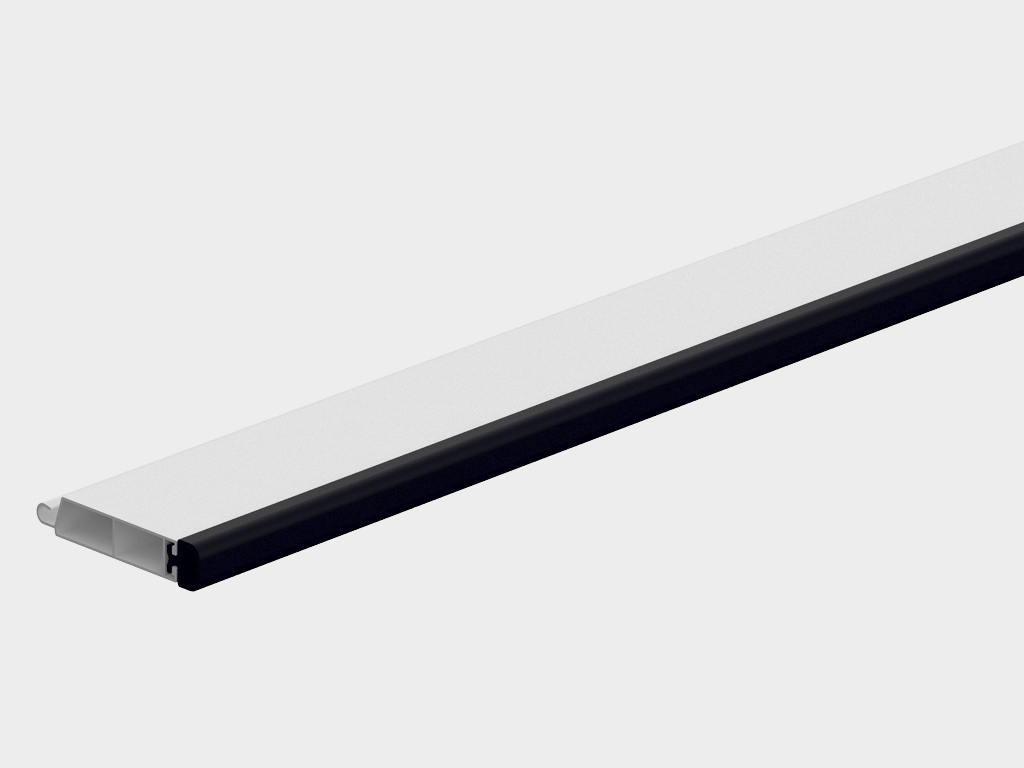

Концевой профиль с уплотнителем

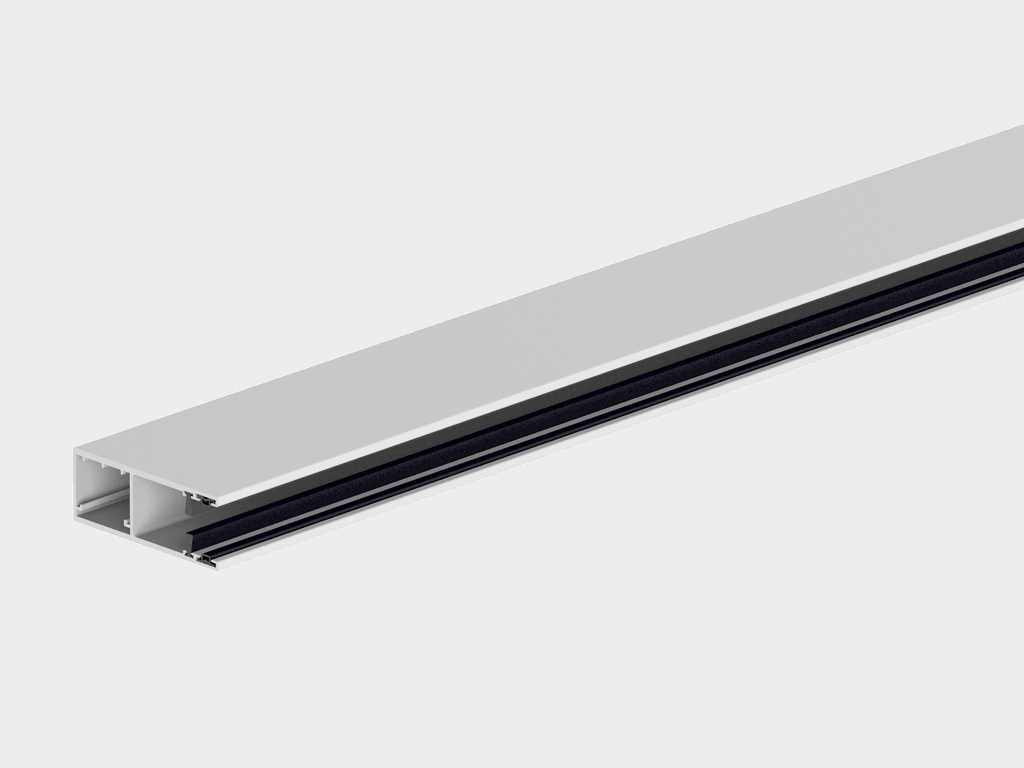

Комплект направляющих профилей с уплотнителем

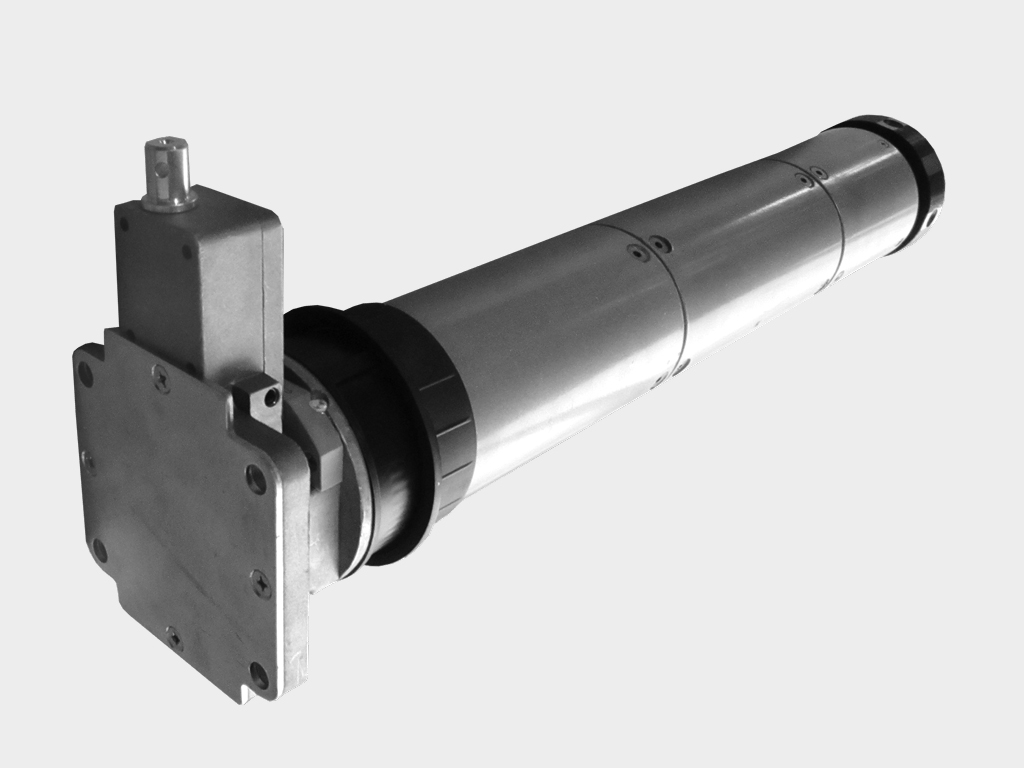

Электропривод внутривальный

Коробка с комплектацией

Дополнительная комплектация

Выключатель клавишный SWB

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

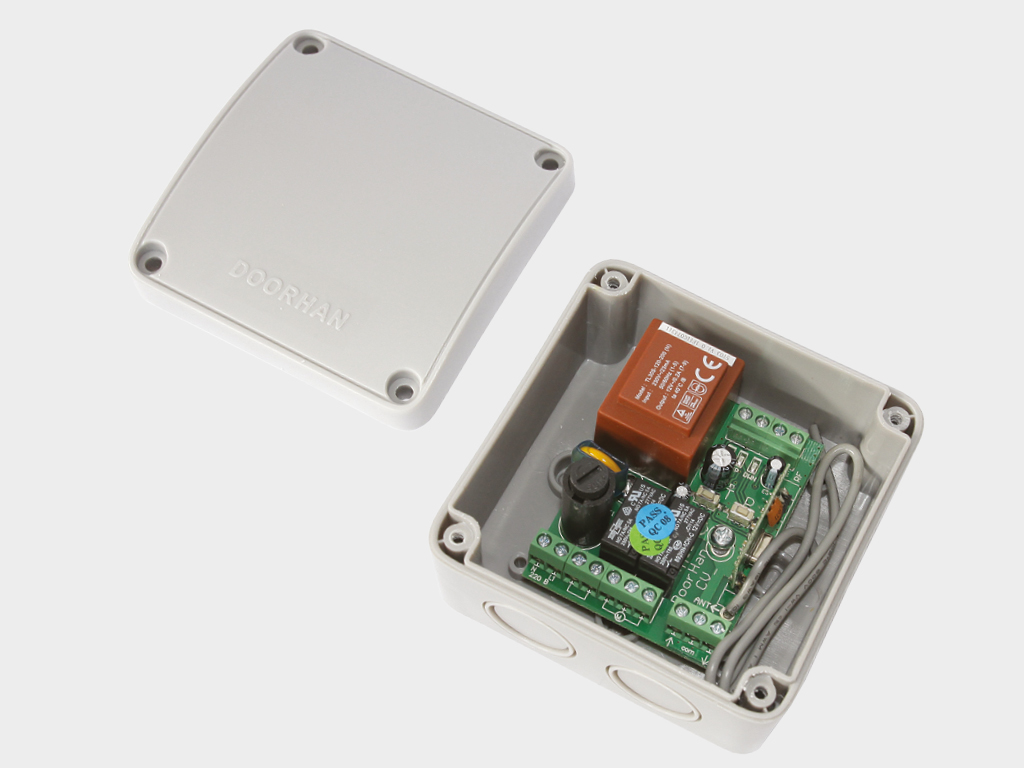

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт для дистанционного управления

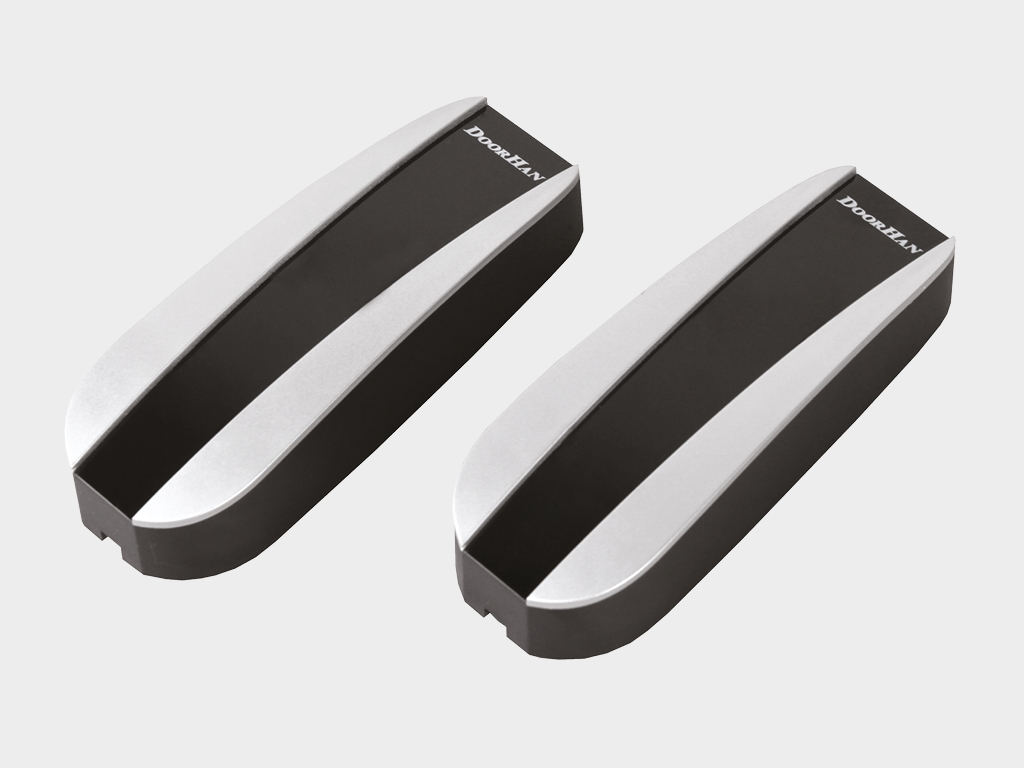

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание
	Профиль стальной RHS75/RHS75P
Материал	оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м)	0,774/0,655
Вес профиля, кг/м²	10,32/8,73
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5 500
Максимальная площадь полотна, м²	18

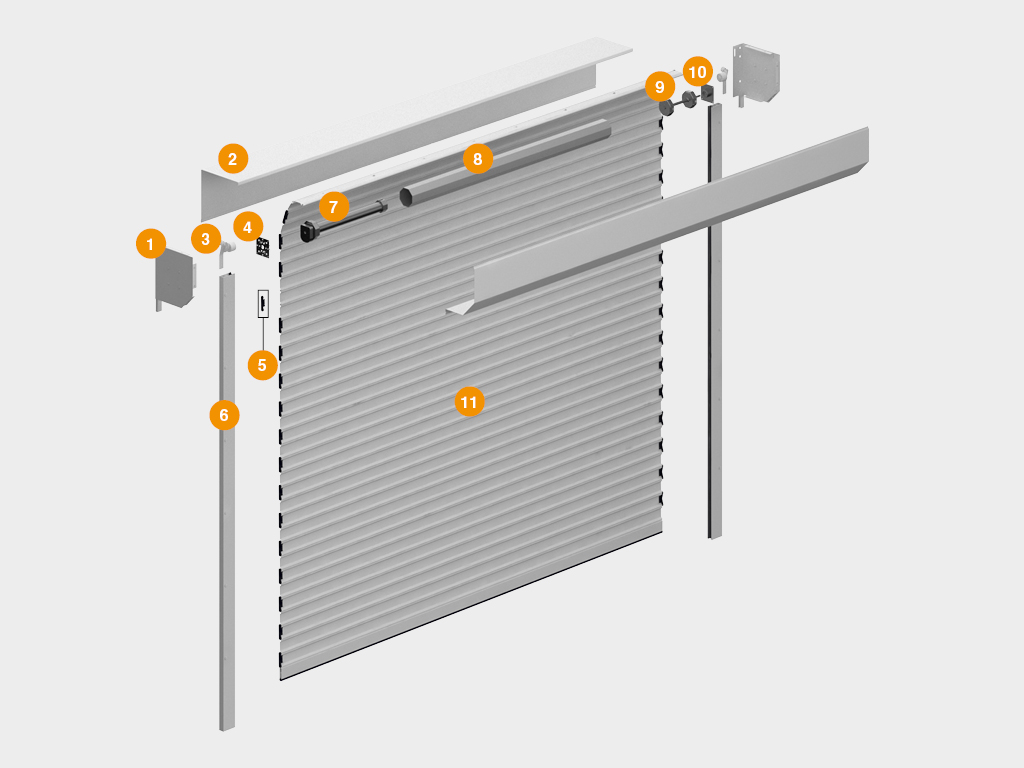

Конструкция

Крышка боковая RSK300, RK375
Короб защитный RBN300, RBN375
Ролик направляющий RV77
Пластина крепления привода BU100K
Замок боковой SL75
Направляющий профиль RG90E
Электропривод внутривальный
Вал октагональный RV102
Капсула универсальная KPU102
Подшипник BS32
Профиль (полотно) RHS75, RHS75P

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм. b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленный проем должен отвечать следующим требованиям: проем должен иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

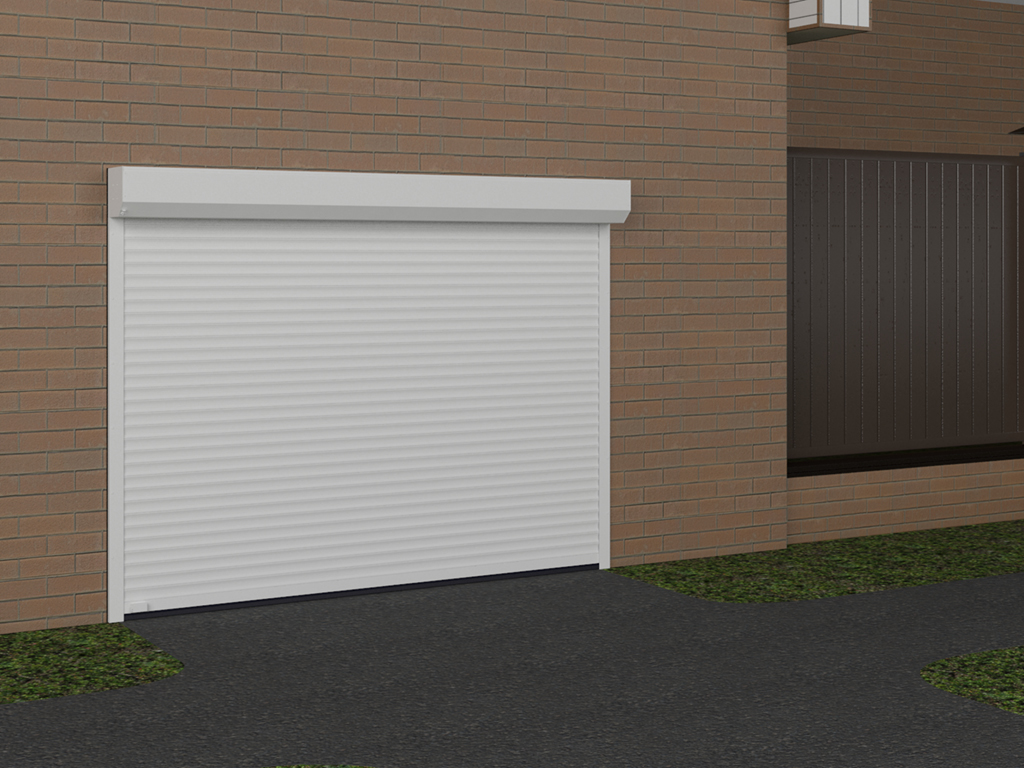

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.

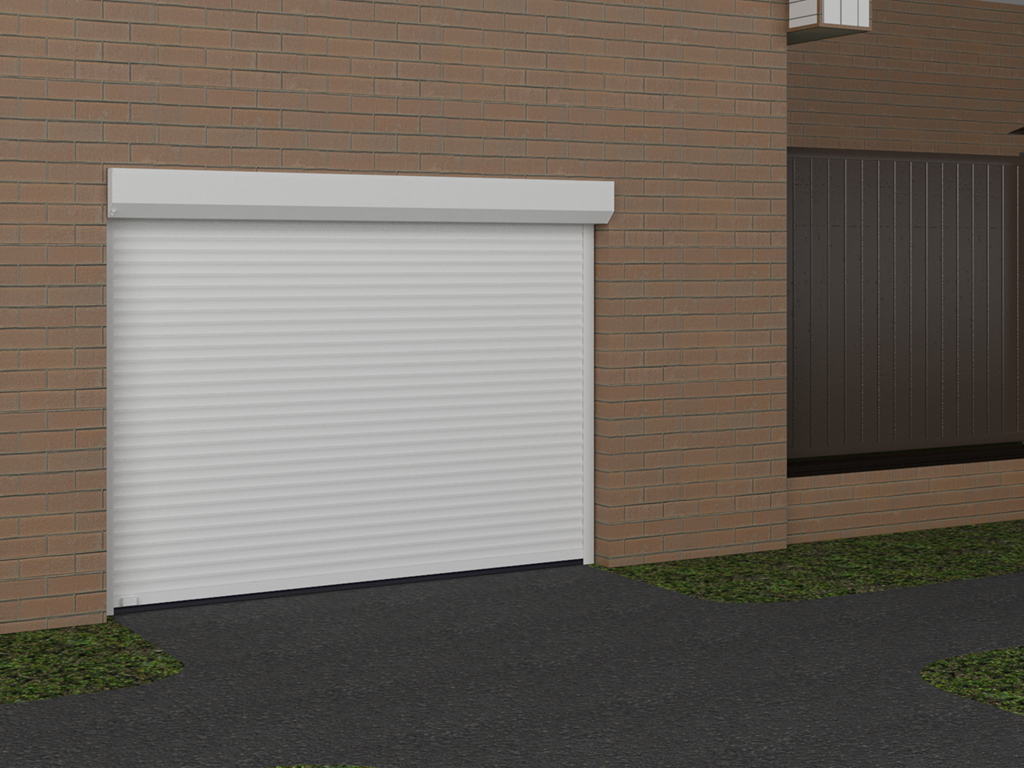

Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.

Инструкция по монтажу рольставен и рольворот

Складские и промышленные проемы

Въездные и гаражные проемы

Рольворота сворачиваются над проёмом и не занимают места перед ним. Это качество делает их практичным выбором для гаражей, технических и коммерческих помещений, где каждый метр площади на счету.
