РОЛЬСТАВНИ ВИТРИННЫЕ ИЗ СТАЛЬНОГО ПРОФИЛЯ RHS52

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Неокрашенный (оцинкованный)

RHS52

Базовая комплектация

Короб в сборе

Полотно в сборе

Концевой профиль с уплотнителем

Комплект направляющих профилей с уплотнителем

Ручной или автоматический электропривод

Коробка с комплектацией

Дополнительная комплектация

Выключатель клавишный SWB

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт T5 для управления 5 роллетами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание

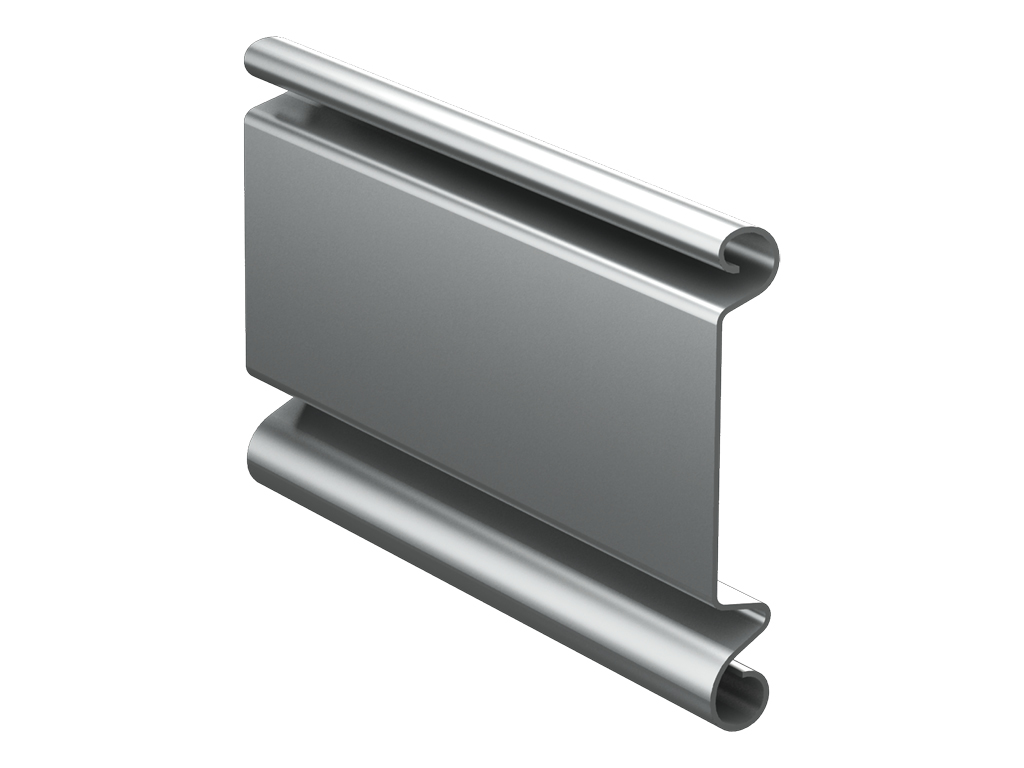

	Профиль стальной RHS52
Материал	оцинкованная сталь толщиной 0,6 мм
Вес профиля, кг/(п/м)	0,51
Вес профиля, кг/м²	9,8
Количество ламелей на 1 м высоты полотна, шт.	19
Максимальная ширина полотна, м	4
Максимальная площадь полотна, м²	14

Конструкция

Крышка боковая RK165, RK180, RK205, RK250, RSK300
Суппорт подшипника BS100, BS42
Направляющее устройство RU65
3a. Ролик направляющий RU77
Подшипник BR28, BR42
Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
Вал октагональный RV60, RV70, RV102
Кольцо ригельное RD60, RD70
Короб защитный RBN165, RBN180, RBN205, RBN250, RBN300
Пружина тяговая RS160
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG65BS, RG70BS
Заглушка PB14
Замок боковой SL52
Профиль концевой RA50EM
Профиль (полотно) RHS52
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.

Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Инструкция по монтажу рольставен

Дверные и оконные проемы

Рольставни витринные из стального профиля RHS52 предназначены для закрытия проёмов стальным полотном. При сравнении учитывают размеры проёма, материал профиля и требования к эксплуатации.
