Витринные рольставни из пенозаполненного профиля RH58N

РОЛЬСТАВНИ ВИТРИННЫЕ ИЗ ПЕНОЗАПОЛНЕННОГО ПРОФИЛЯ RH58N

Цвета Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Базовая комплектация

Короб в сборе

Полотно в сборе

Концевой профиль с уплотнителем

Комплект направляющих профилей с уплотнителем

Ручной или автоматический привод

Коробка с комплектацией

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт T5 для управления 5 роллетами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание
	RH58N
Материал	алюминий, пена
Вес профиля, кг/(п/м)	0,128
Вес профиля, кг/м²	2,20
Количество ламелей на 1 м высоты полотна, шт.	17
Максимальная ширина полотна, м	3.5
Максимальная площадь полотна, м²	12

Конструкция

Крышка боковая RK165, RK180, RK205, RK250, RK250S, RK300, RSK300, RK375
Суппорт подшипника BS100, BS42
Направляющее устройство RU65
3a. Ролик направляющий RU77 (RV77)
Подшипник BR28, BR42
Капсула универсальная KP60, KPU60, KPU70, KPU70S
Вал октагональный RV60-1, RV60, RV70
Кольцо ригельное RD60, RD70
Короб защитный RB165, RB180, RB205, RB250, RB300, RB375
Замок автоматический RM2, RM3
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG65MS, RG65BS, RG70MS, RG70BS
Заглушка PB14
Замок боковой SLA58, SL58M
Профиль концевой RA50EM, RA58KN
Профиль (полотно) RH58N
Выключатель с ключом SWM, SWK

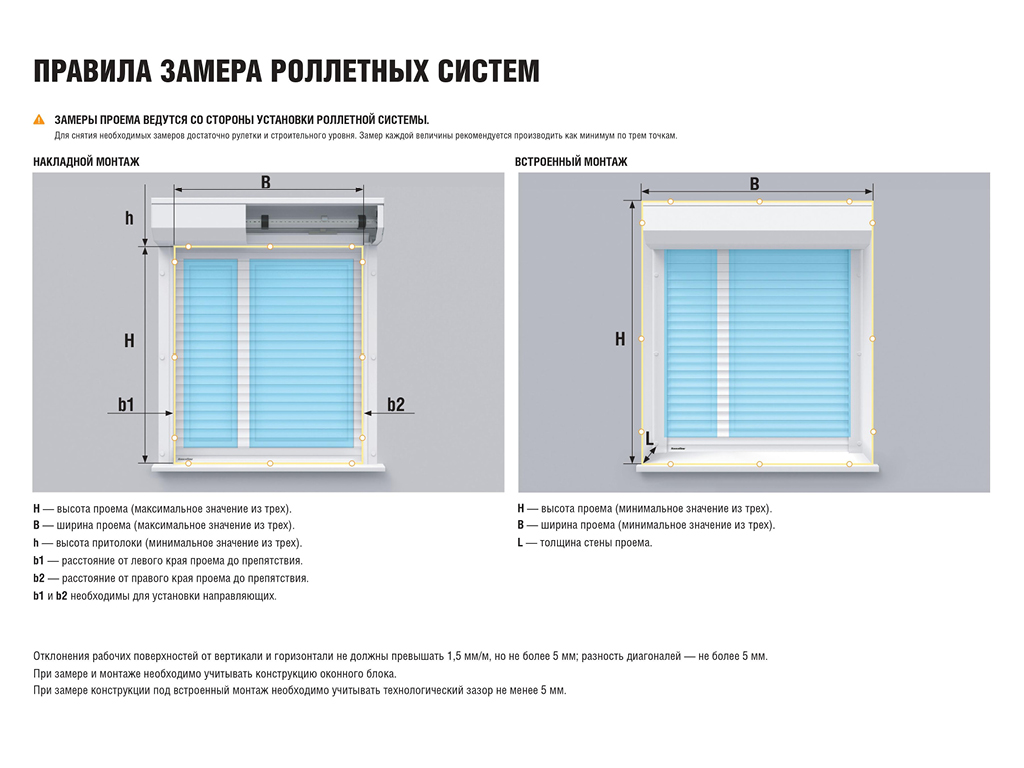

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Инструкция по монтажу рольставен

Большие оконные проемы в частном секторе, витринные проемы торговых павильонов

Рольставни витринные из пенозаполненного профиля RH58N закрывают оконный или витринный проём полотном, сворачивающимся в короб. Перед проёмом не требуется пространство для распахивания створок; свойства зависят от профиля и комплектации.
