Оконные взломостойкие рольставни из профиля RHE45

РОЛЬСТАВНИ ОКОННЫЕ ВЗЛОМОСТОЙКИЕ ИЗ ЭКСТРУДИРОВАННОГО ПРОФИЛЯ RHE45

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Золотой дуб

Тёмный орех

RHE45

Базовая комплектация

Короб в сборе

Полотно в сборе

Концевой профиль с уплотнителем

Комплект направляющих профилей с уплотнителем

Ручной или автоматический привод

Коробка с комплектацией

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт T5 для управления 5 роллетами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание
	RHE45
Материал	алюминий
Вес профиля, кг/(п/м)	0,242
Вес профиля, кг/м²	5,32
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	2.65
Максимальная площадь полотна, м²	9

Конструкция

Крышка боковая RK165D, RK165R, RK180D, RK180R, RK205D, RK205R
Суппорт подшипника BS100, BS42
Направляющее устройство RU45
Подшипник BR28, BR42
Капсула универсальная KP40, KP60, KPU60, KPU70
Вал октагональный RV40, RV60-1, RV60, RV70
Кольцо ригельное RD40, RD60, RD70
Короб защитный RBE165, RBE180, RBE205
Замок автоматический RM2, RM3
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG53M, RG53MS
Заглушка PB14
Замок боковой SLE45
Профиль концевой RA45EN, RA45KN

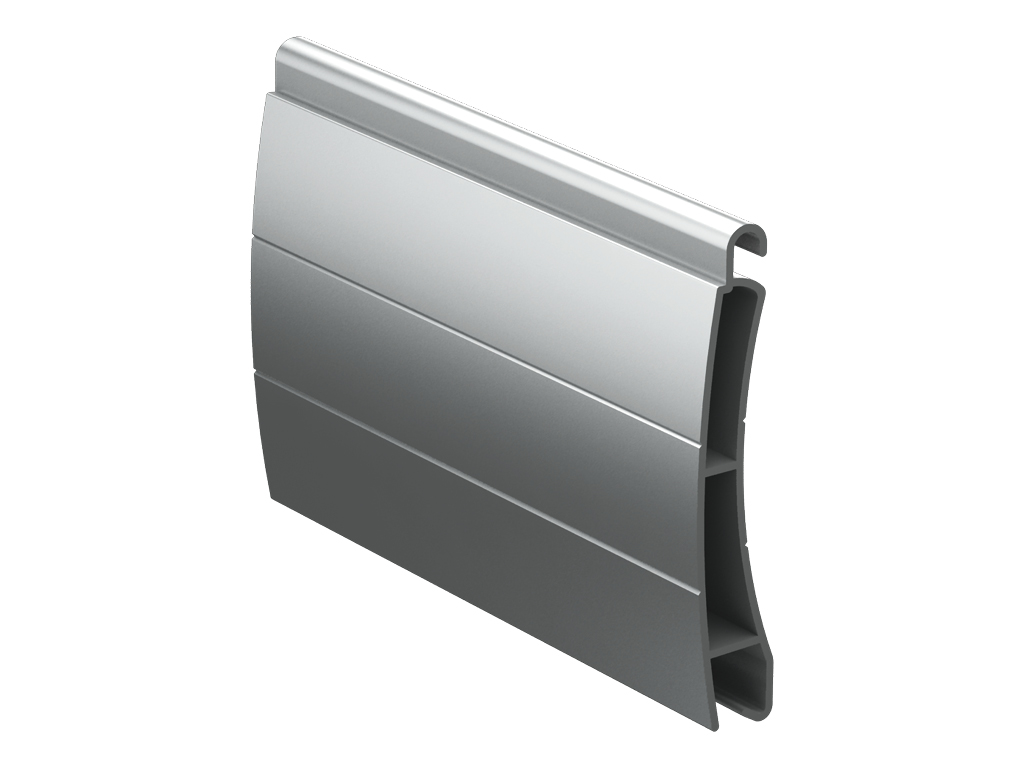

Профиль (полотно) RHE45
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Инструкция по монтажу рольставен

Защита оконных и дверных проемов на объектах с повышенными требованиями к безопасности

Оконные рольставни RHE45 относятся к премиальному классу взломостойких систем. Полотно собирается из экструдированных алюминиевых профилей, которые сворачиваются в защитный короб над проёмом. Конструкция не требует места для распахивания створок — это удобно для окон, выходящих на узкие откосы или в местах с ограниченным пространством.
