Оконные рольставни из перфорированного профиля RH45PN

РОЛЬСТАВНИ ОКОННЫЕ ИЗ ПЕНОЗАПОЛНЕННОГО ПРОФИЛЯ ПЕРФОРИРОВАННОГО RH45PN

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Серый

Бежевый

RH45PN

Базовая комплектация

Короб в сборе

Полотно в сборе

Концевой профиль с уплотнителем

Комплект направляющих профилей с уплотнителем

Ручной или автоматический привод

Коробка с комплектацией

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения

Ключ-кнопка SWM для подачи управляющей команды на блок управления электроприводом с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт T5 для управления 5 роллетами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание
	RH45PN
Материал	алюминий, пена
Вес профиля, кг/(п/м)	0,075
Вес профиля, кг/м²	1,65
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	3,05
Максимальная площадь полотна, м²	7

Конструкция

Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
Суппорт подшипника BS100
Направляющее устройство RU45
Подшипник BR28
Капсула универсальная KP40, KP60, KPU60
Вал октагональный RV40, RV60, RV60-1
Кольцо ригельное RD40, RD60
Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
Замок автоматический RM1
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG52M, RG53MS, RG62BS, RG64
Заглушка PB14
Замок боковой SL45M, SLA45
Профиль концевой RA45EN, RA45KN

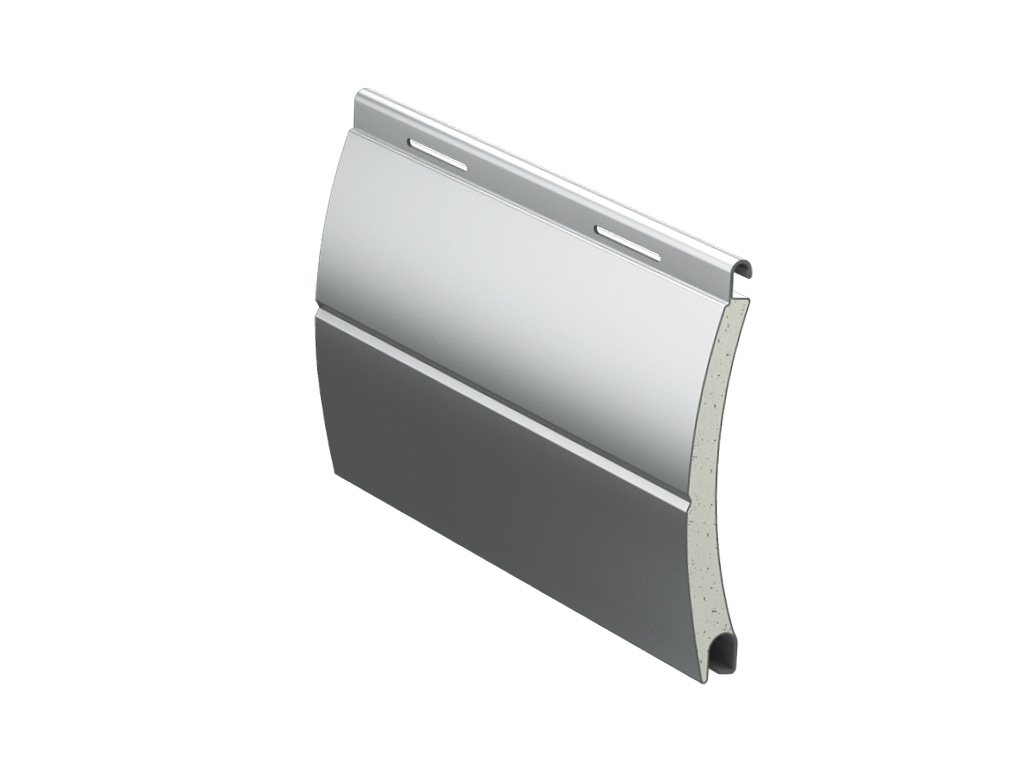

Профиль (полотно) RH45PN
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Инструкция по монтажу рольставен

Оконные и дверные проемы в частном секторе

Рольставни оконные из пенозаполненного профиля перфорированного RH45PN используют для закрытия проёма с сохранением частичной видимости через полотно. При выборе учитывают размеры проёма и конструкцию профиля.

Рольставни оконные из пенозаполненного перфорированного профиля RH45PN
