Рольставни из одностенного экструдированного профиля RHE56M / RHE56GM

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Белый

Коричневый

Серый

Бежевый

Серебристый

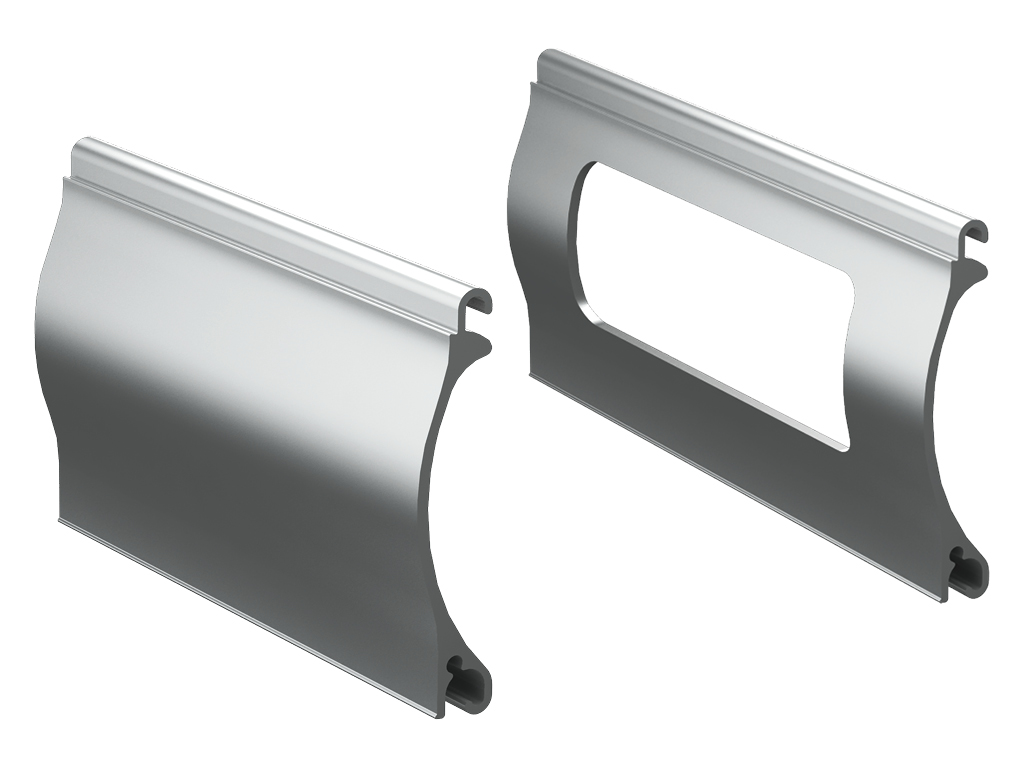

RHE56M / RHE56GM

Базовая комплектация

Короб в сборе

Полотно в сборе

Концевой профиль с уплотнителем

Комплект направляющих профилей с уплотнителем

Ручной или автоматический привод

Коробка с комплектацией

Дополнительная комплектация

Выключатель клавишный SWB

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Блок группового управления GC2/GC4

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт T5 для управления 5 роллетами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Наименование	Значение	Примечание
	Профиль экструдированный сплошной RHE56M
Материал	алюминий
Вес профиля, кг/(п/м)	0,46
Вес профиля, кг/м²	8,2
Количество ламелей на 1 м высоты полотна, шт.	18
Максимальная ширина полотна, м	3,5
Максимальная площадь полотна, м²	15
	Профиль экструдированный решетчатый RHE56GM
Материал	алюминий
Вес профиля, кг/(п/м)	0,34
Вес профиля, кг/м²	6,12
Количество ламелей на 1 м высоты полотна, шт.	18
Максимальная ширина полотна, м	3,5
Максимальная площадь полотна, м²	15

Конструкция

Крышка боковая RK180, RK205, RK250, RK250S, RK300, RSK300
Суппорт подшипника BS100, BS42
Направляющее устройство RU65
3a. Ролик направляющий RU77
Подшипник BR28, BR42
Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
Вал октагональный RV60, RV70, RV102
Кольцо ригельное RD60, RD70
Короб защитный RB180, RB205, RB250, RB300
Замок автоматический RB2, RB3, RB4
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG65M, RG65MS, RG65BS, RG70M, RG70MS,RG70BS
Заглушка PB14
Замок боковой SLE56
Профиль концевой RA50EM
Профиль (полотно) RHE56M, RHE56GM
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Инструкция по монтажу рольставен

Большие оконные и витринные проемы в торговых и развлекательных центрах

Рольставни из одностенного экструдированного профиля RHE56M, RHE56GM закрывает проём полотном из экструдированного профиля, которое сворачивается в короб над ним. Конструкция не требует места для распахивания створок; характеристики зависят от конкретной серии профиля.
