ВОРОТА РУЛОННЫЕ СКОРОСТНЫЕ ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Каркас ворот без покраски из оцинкованной стали

Каркас ворот из нержавеющей стали ASIS 304

Базовая комплектация

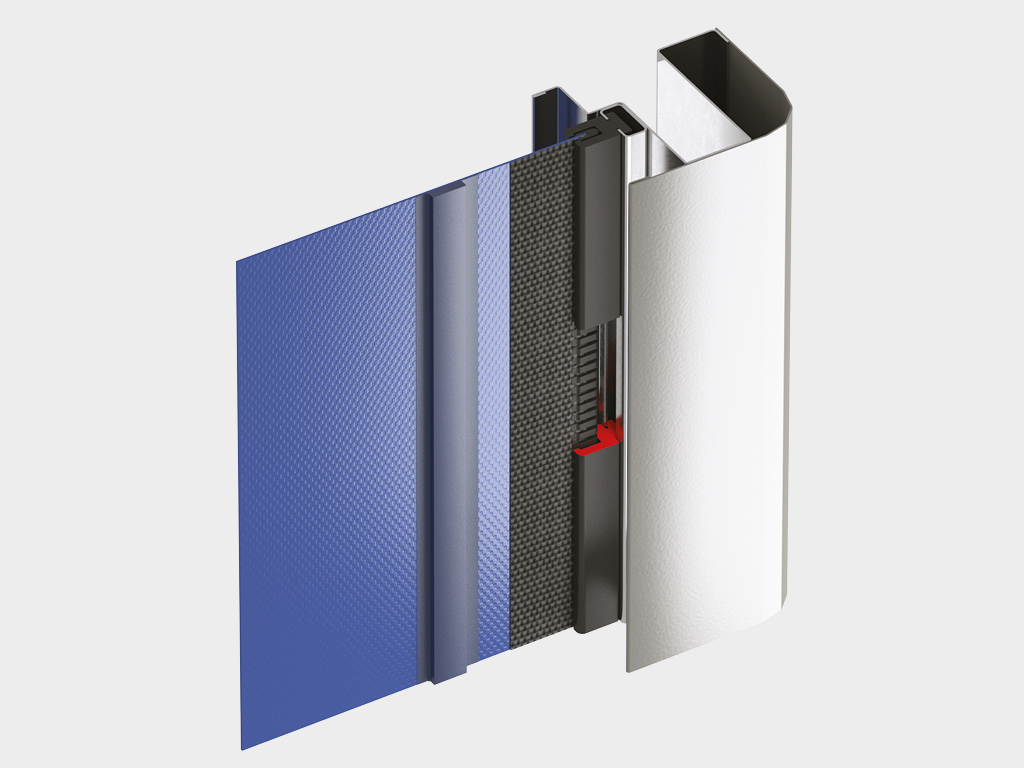

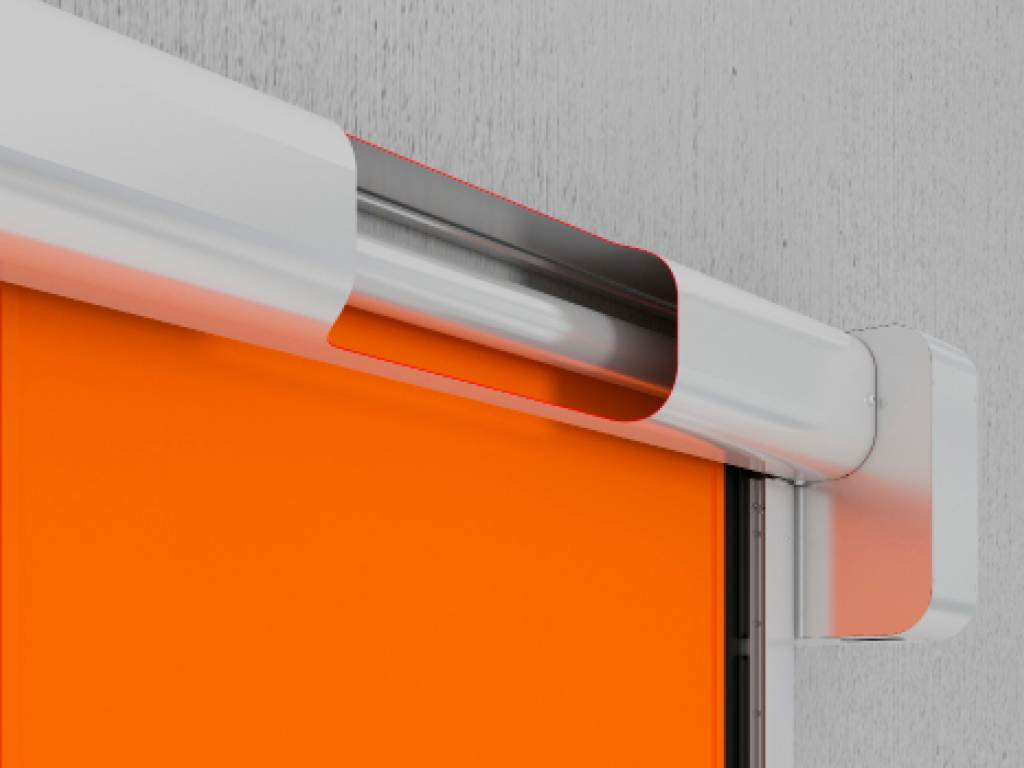

Стойки и короба из оцинкованной стали

Вал из оцинкованной стали диаметром 90/130 мм

Направляющие — экструдированный полиэтилен

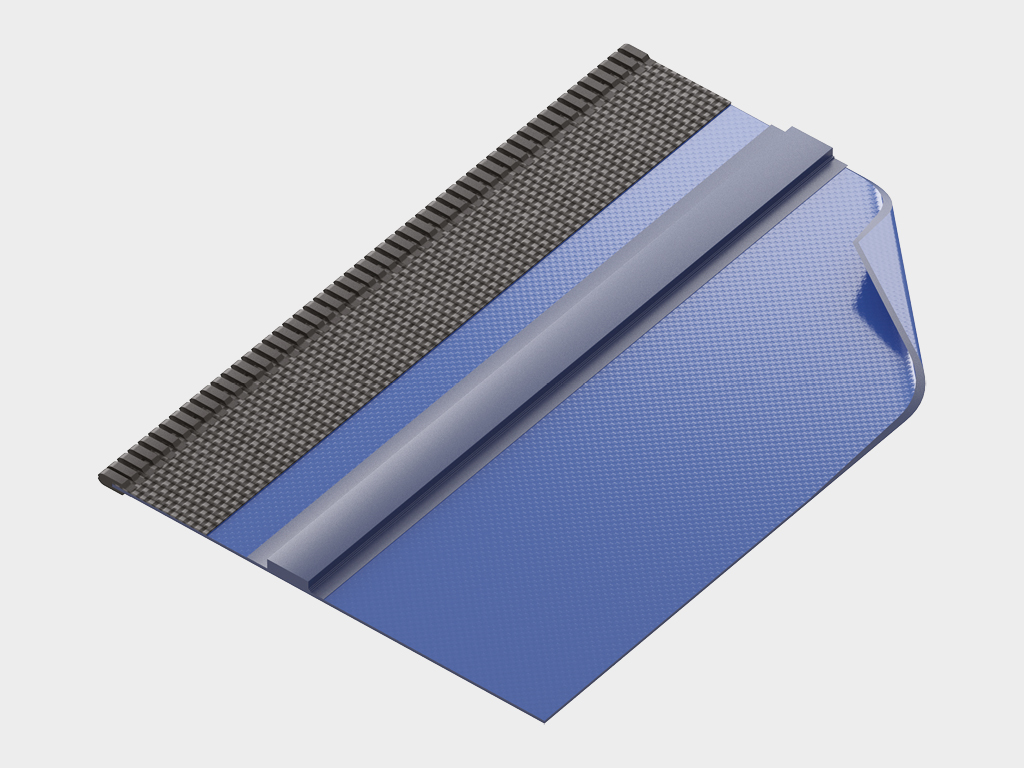

Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м²

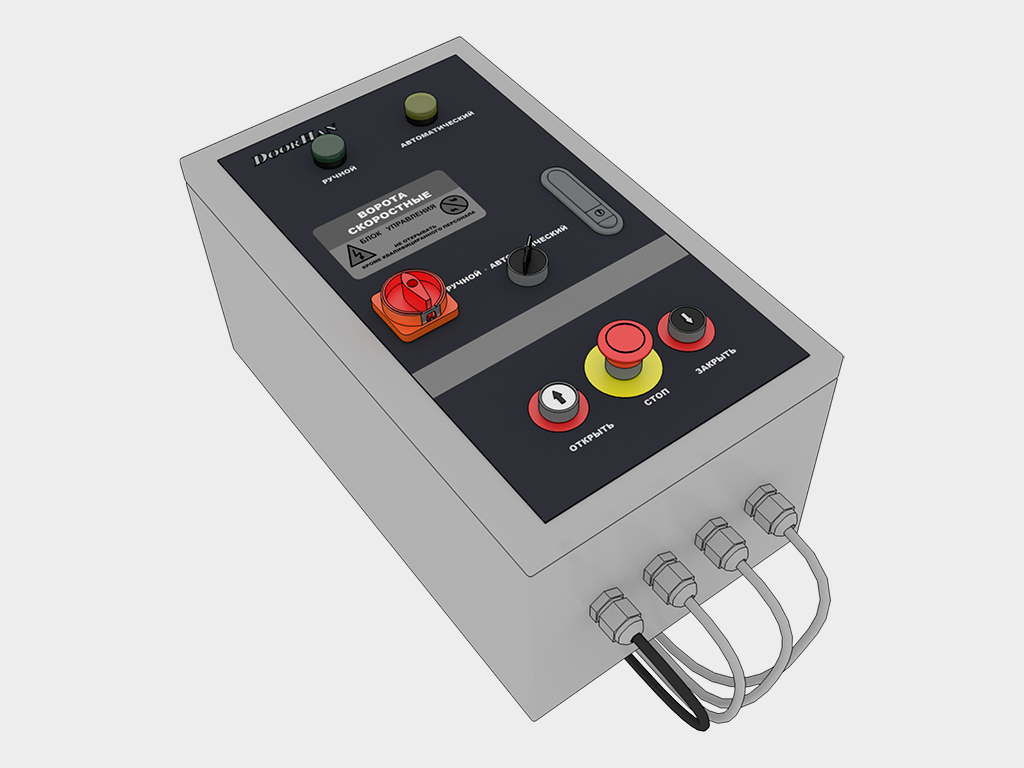

Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем

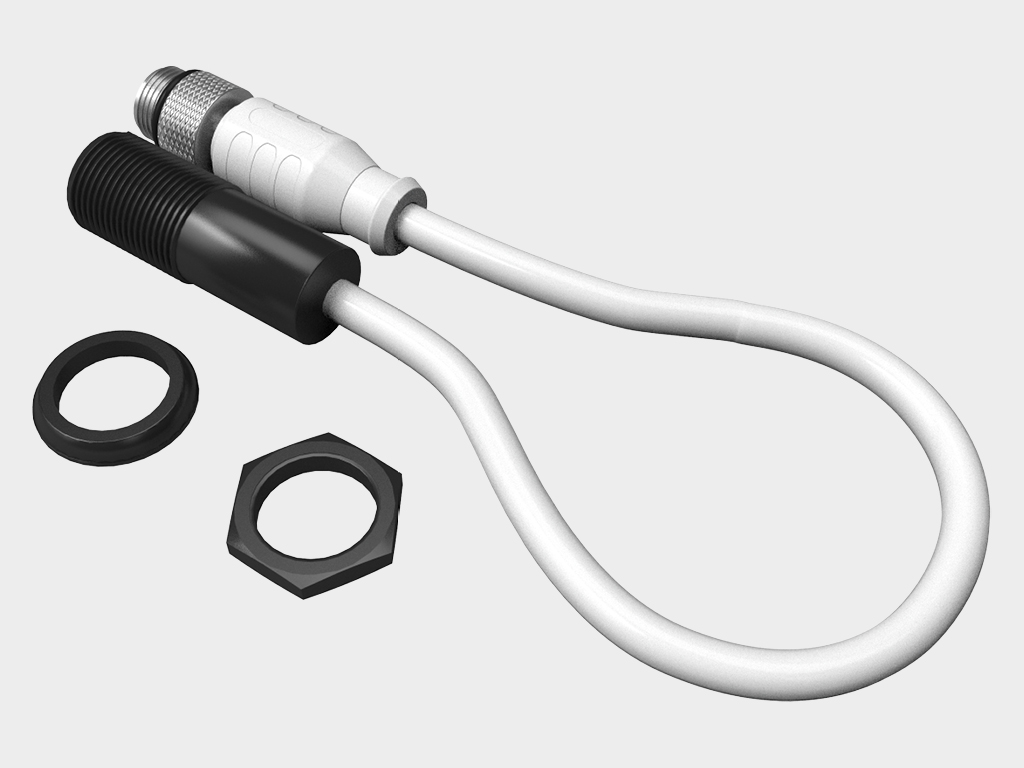

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии

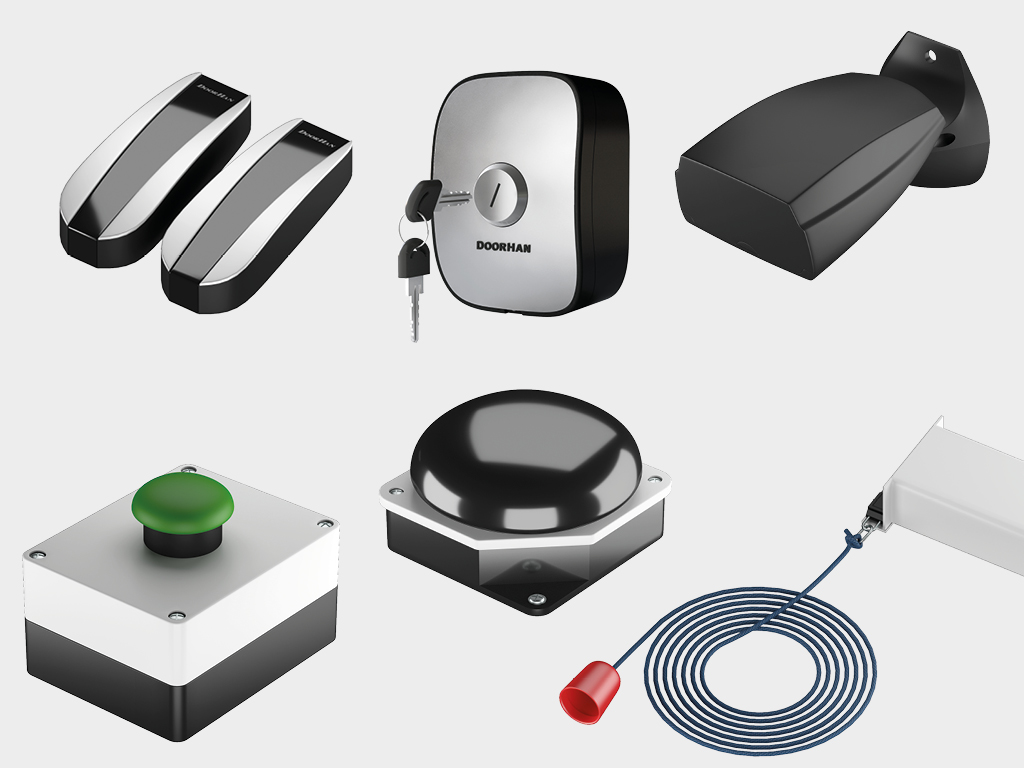

Дополнительная комплектация

Корпус блока управления из нержавеющей стали AISI304

Подогрев привода и стоек

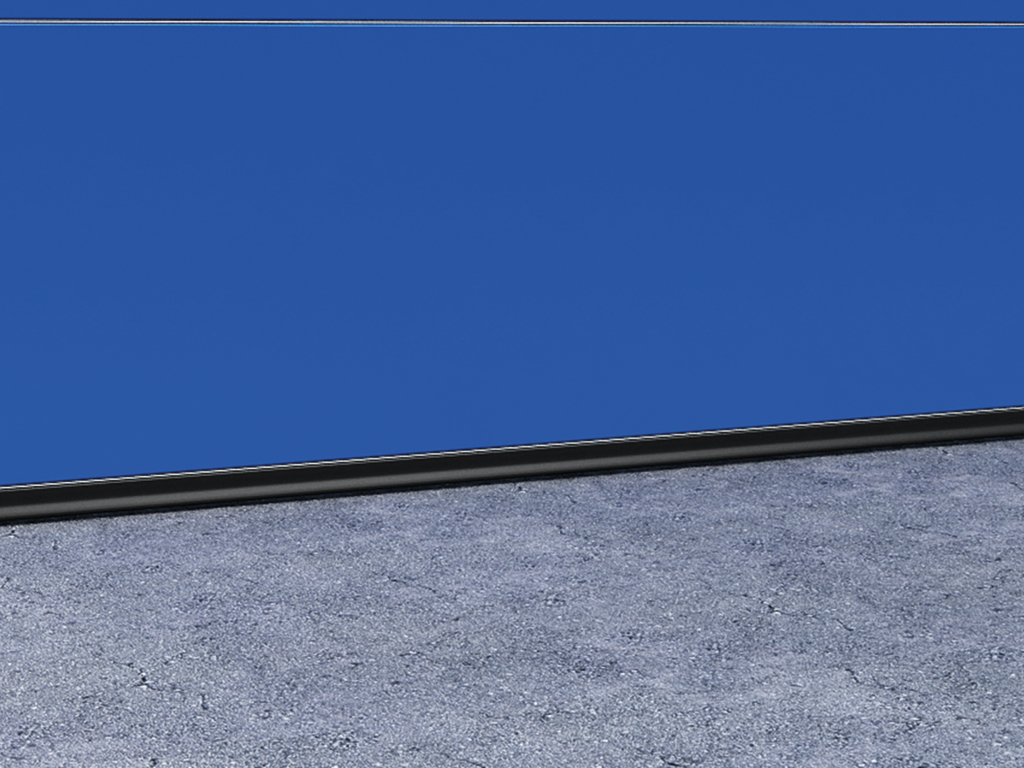

При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса

Наименование	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS1 (до 82)	для ворот 6 000 х 6 000 мм
Ветровая нагрузка, км/ч	CLASS2 (до 90)	для ворот 5 000 х 5 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	для ворот 3 000 х 3 000 мм

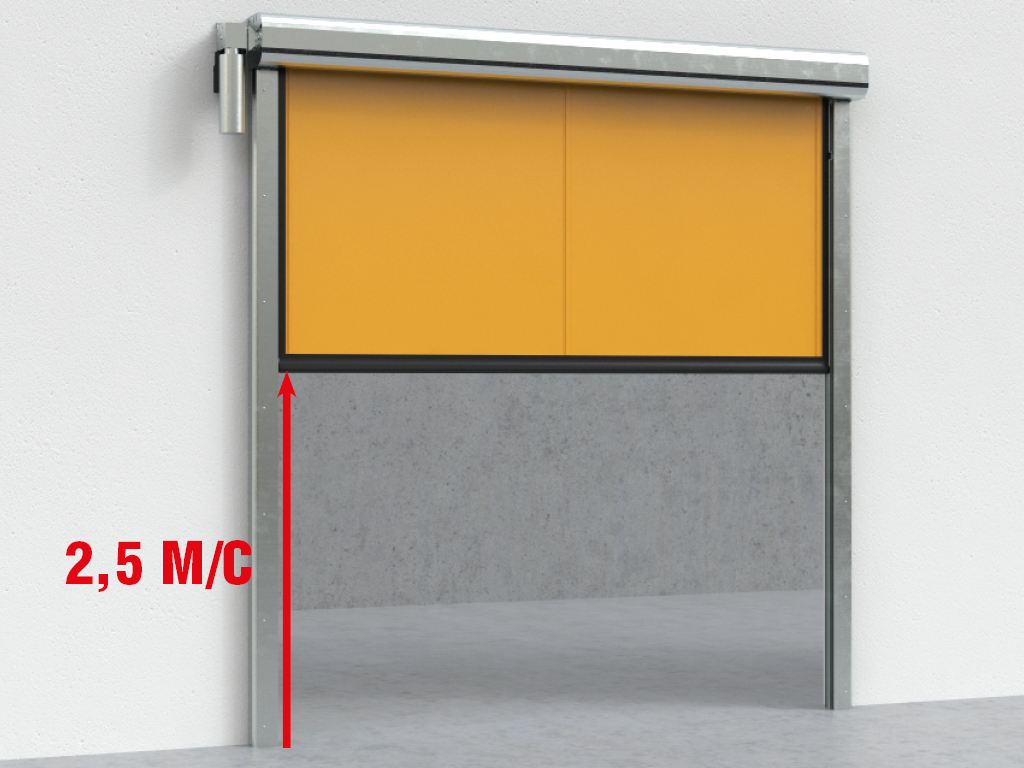

Скорость открывания, м/с	2,0	ворота до 3 000 х 3 000 мм
Скорость открывания, м/с	1,5	ворота до 5 000 х 5 000 мм
Скорость открывания, м/с	1,0	ворота до 6 000 х 6 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	от -15 до +50	если привод установлен внутри здания
Диапазон рабочих температур, °С	от -5 до +50	если привод установлен снаружи здания
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы обогрева стоек и привода; полотно без окон при температуре -5 °C и ниже
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

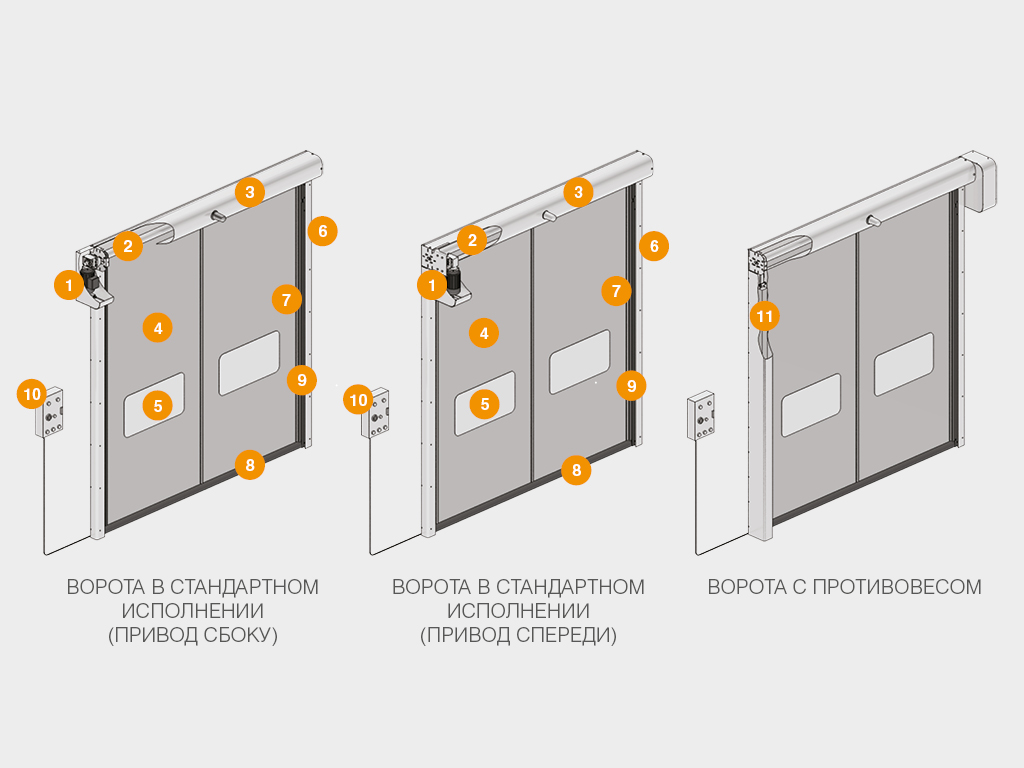

Конструкция

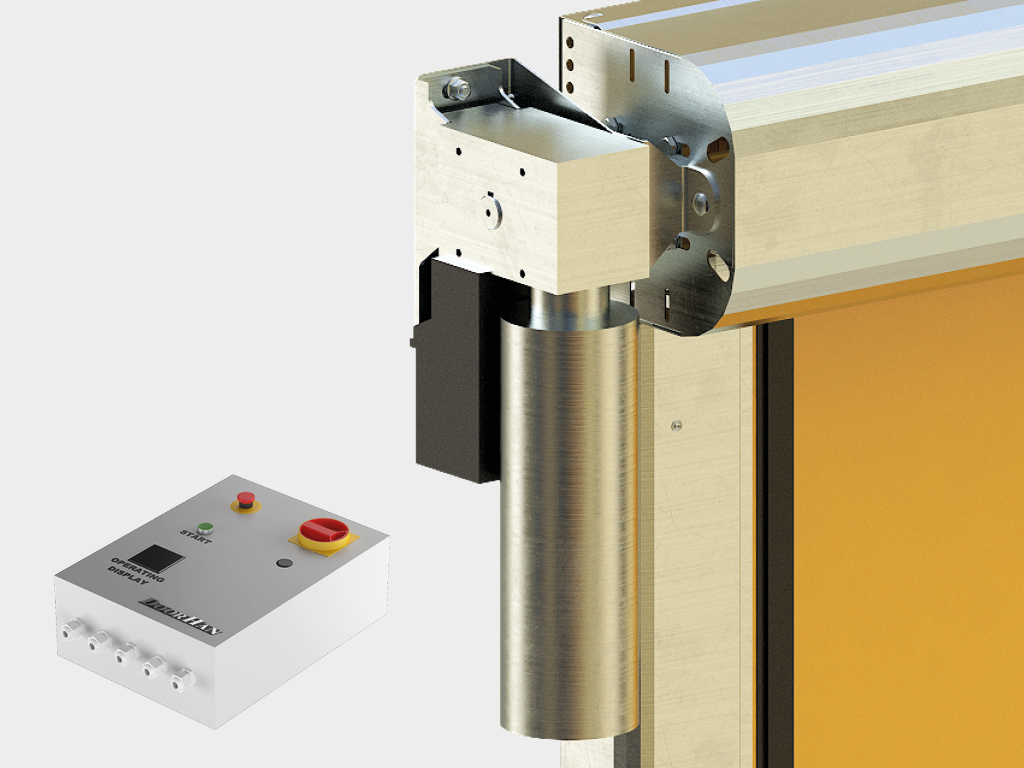

Электрический привод
Вал

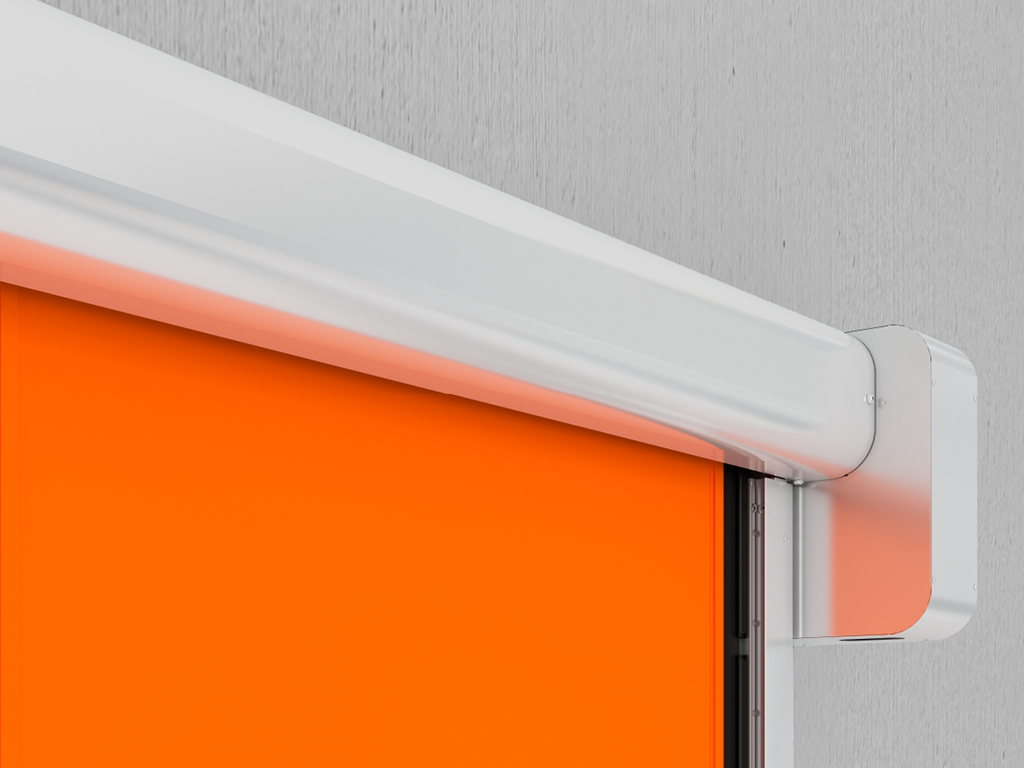

Короб вала
Полотно ворот
Вставка прозрачная (окно/панель)
Стойка
Направляющая для движения полотна
Нижняя кромка полотна
Фотоэлемент
Блок управления
Противовес

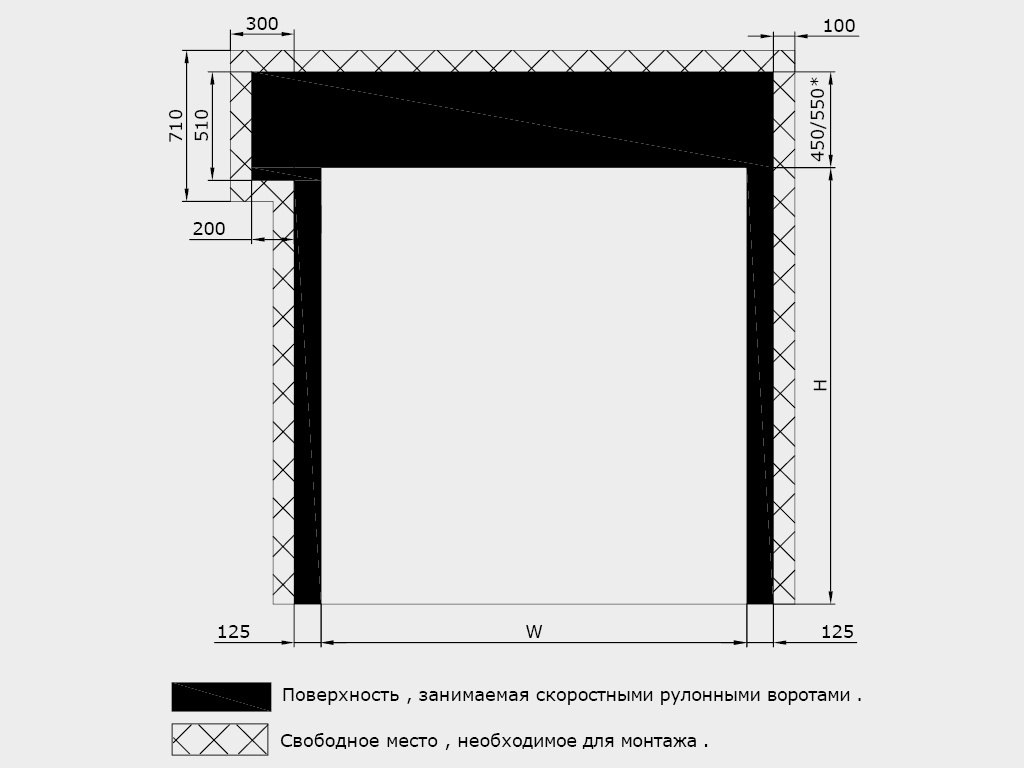

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам:
W – ширина проема (расстояние от левого края до правого края проема);
H – высота проема (расстояние от пола до верха проема).
При замере W и H за итоговый размер принимается наибольшая величина.

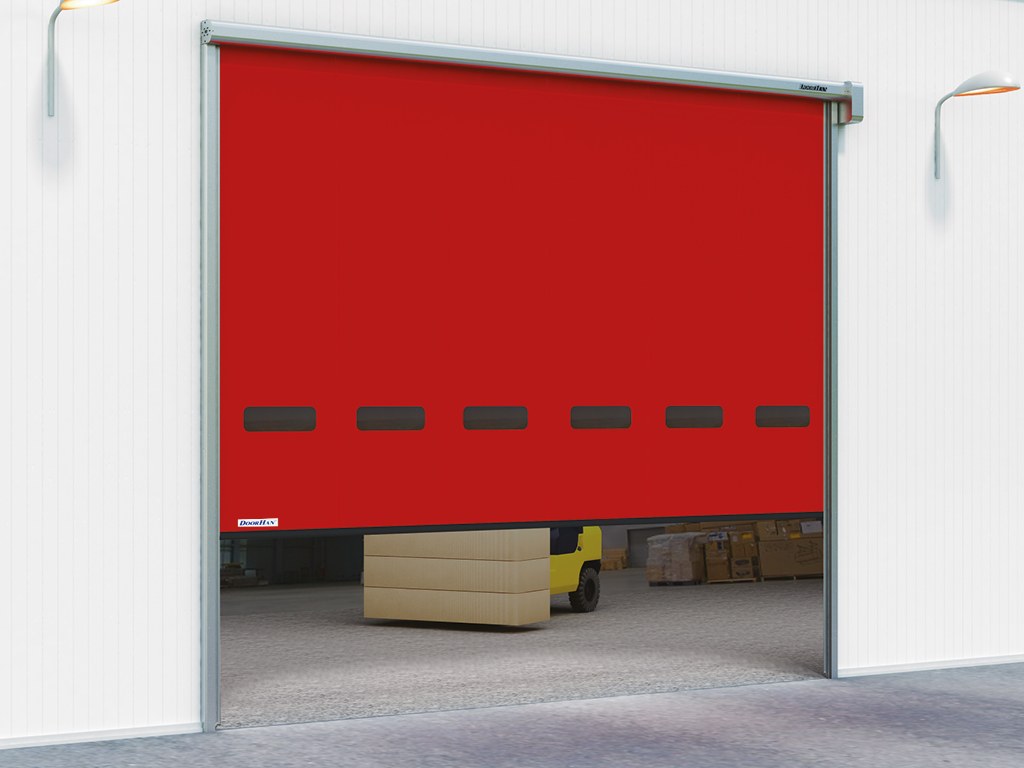

Накладной монтаж скоростных воpот.

Ворота рулонные скоростные SpeedRoll SDI (для внутреннего использования)

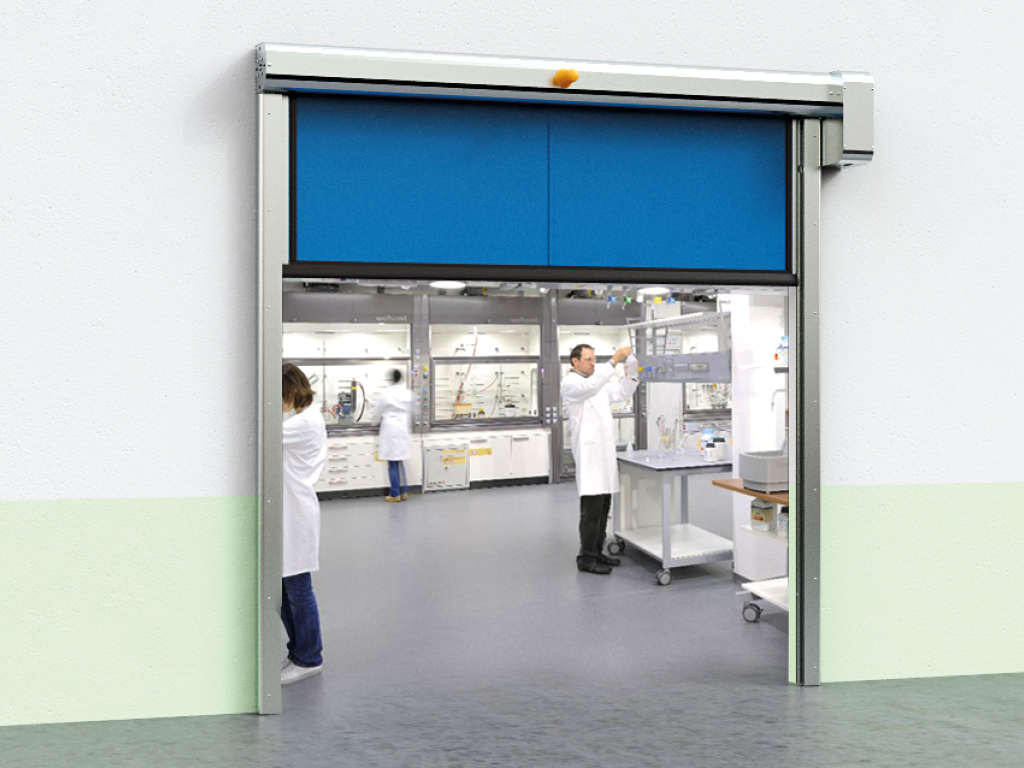

Складские комплексы. Производственные помещения

Скоростные ворота помогают сократить ожидание при частом перемещении между рабочими зонами. Они актуальны для складов и производств, где проём используется постоянно.
