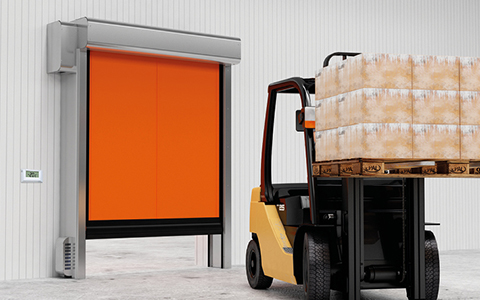

Скоростные рулонные ворота для морозильных камер

ВОРОТА РУЛОННЫЕ СКОРОСТНЫЕ ДЛЯ МОРОЗИЛЬНЫХ КАМЕР

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Каркас ворот без покраски из оцинкованной стали

Базовая комплектация

Стойки и короба сделаны из оцинкованной стали

Вал выполнен из оцинкованной стали диаметром 130 мм

Направляющие — экструдированный полиэтилен

Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м²

Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также датчики антизаклинивания полотна в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии

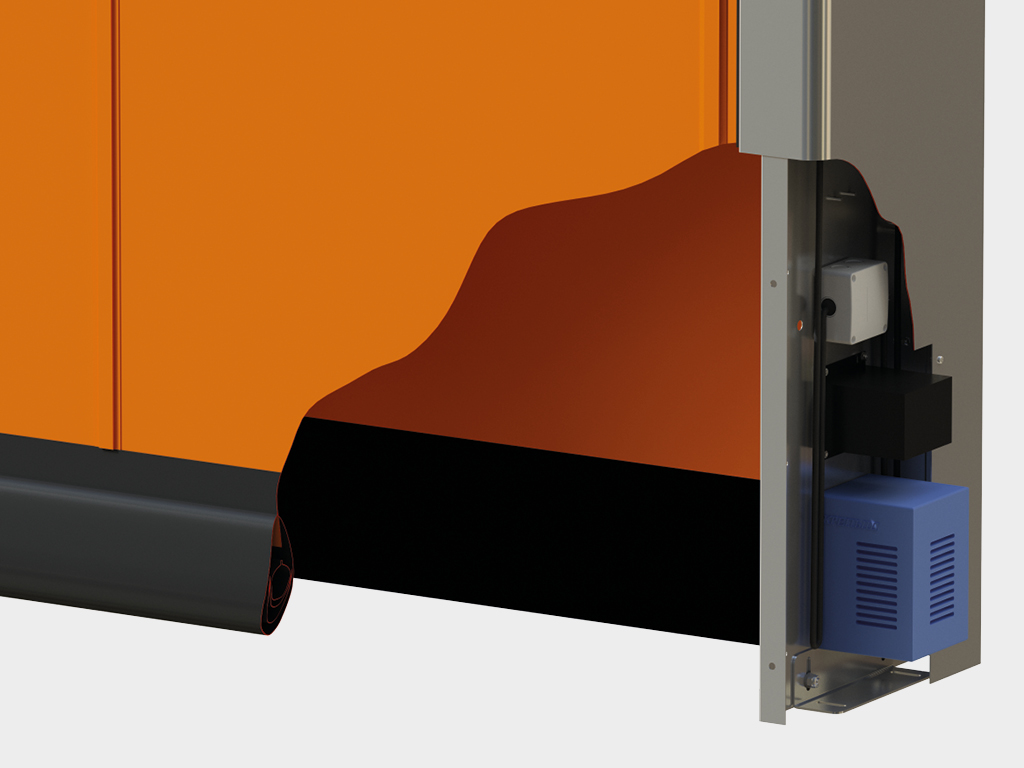

Подогрев привода и стоек, а также пространства между полотнами

Дополнительная комплектация

Корпус блока управления из нержавеющей стали AISI304

Наименование	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	для ворот шириной до 3 500 мм
Скорость открывания, м/с	1,0	ворота до 3 000 х 3 000 мм
Скорость закрывания, м/с	0,8
Диапазон рабочих температур, °С	от -15 до +50	если привод установлен внутри здания
Диапазон рабочих температур, °С	от -5 до +50	если привод установлен снаружи здания
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы подогрева стоек и привода
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

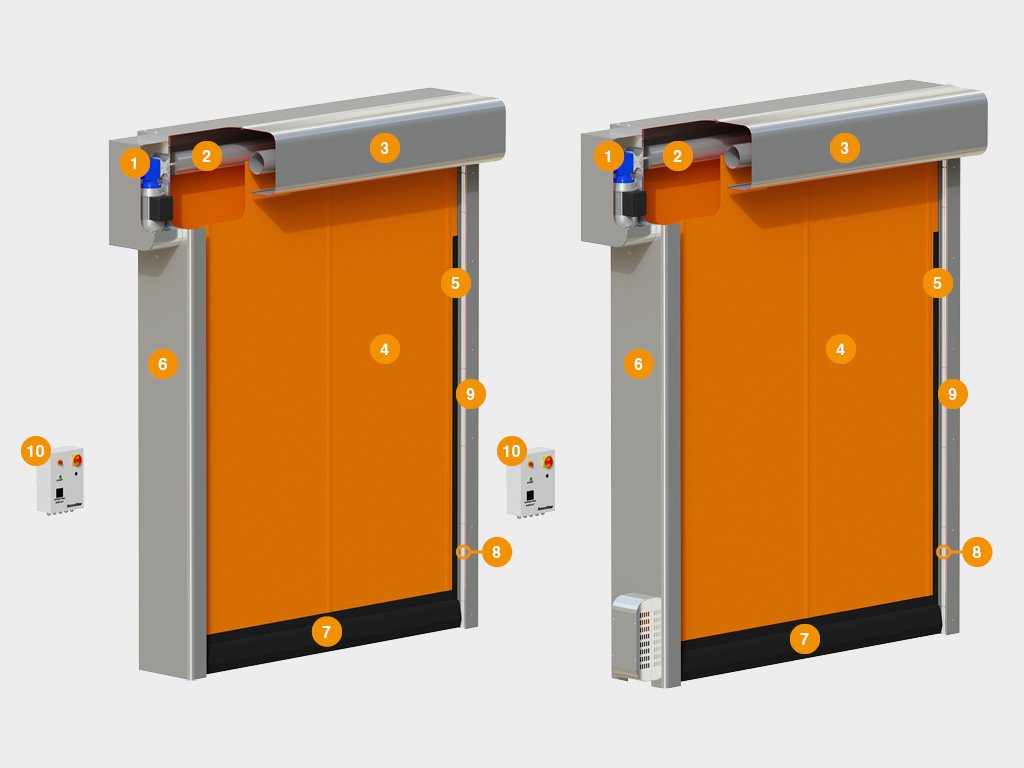

Конструкция

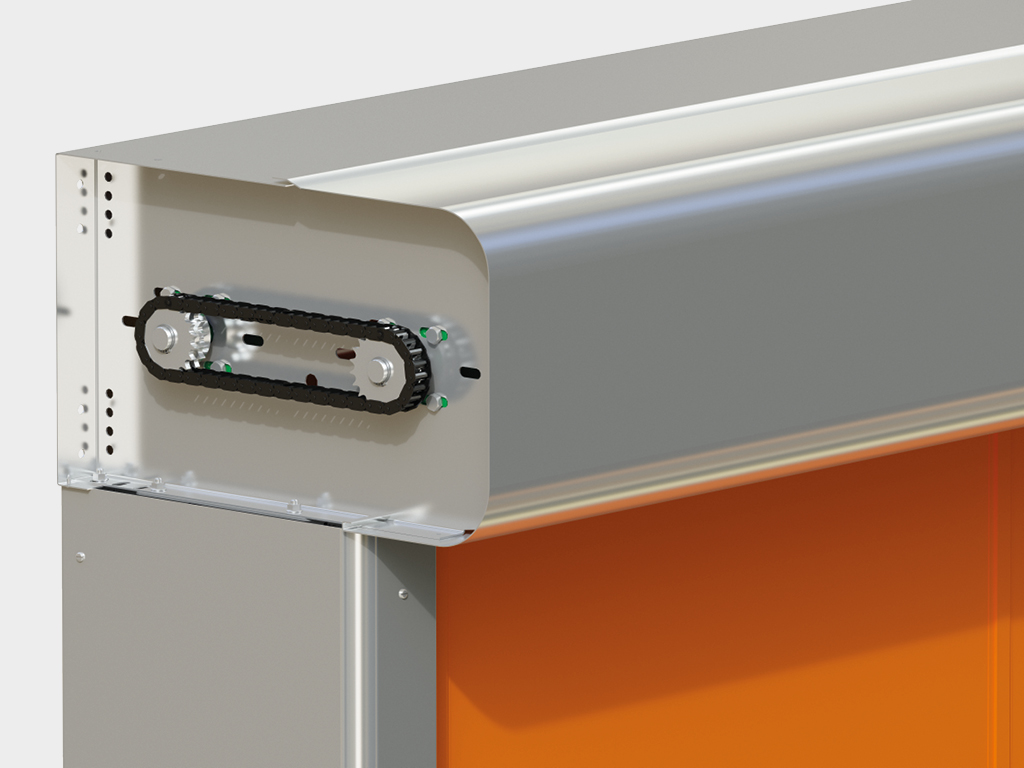

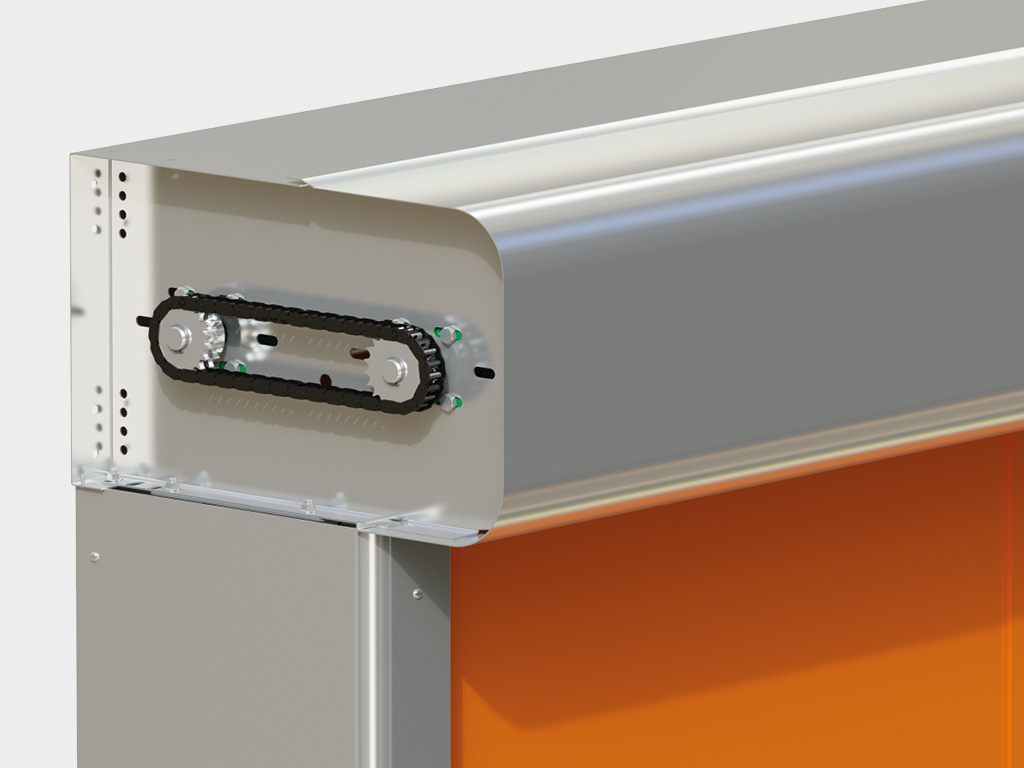

Электрический привод
Вал
Короб вала
Полотно ворот

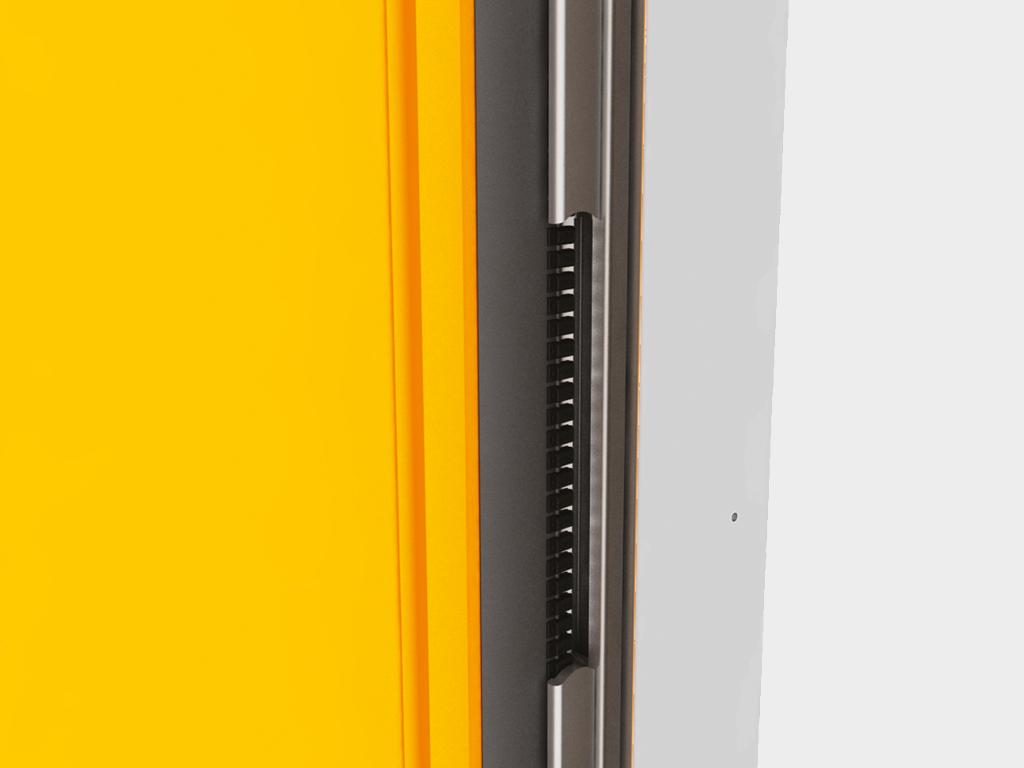

Направляющая для движения полотна
Короб стойки
Нижняя кромка полотна
Фотоэлемент
Стойка
Блок управления
Тепловая пушка

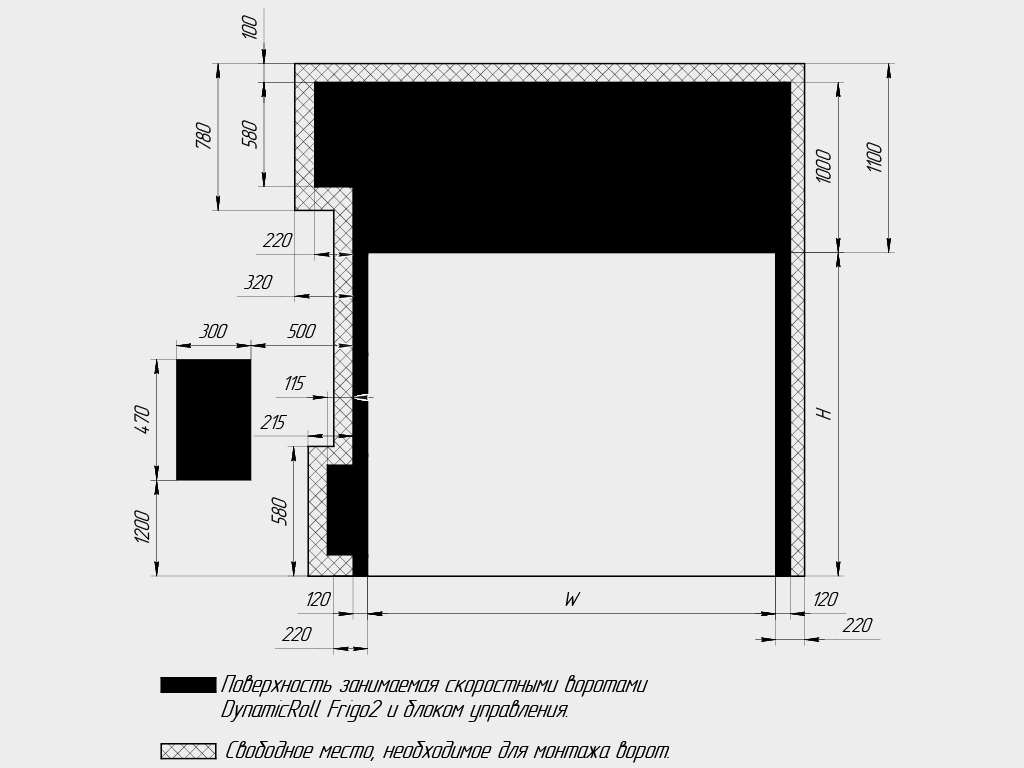

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем тoчкам:
W – ширина проема (расстояние от левого края до правого края проема);
H – высота проема (расстояние от пола до верха проема).
При замере W и H за итоговый размер принимается наибольшая величина.

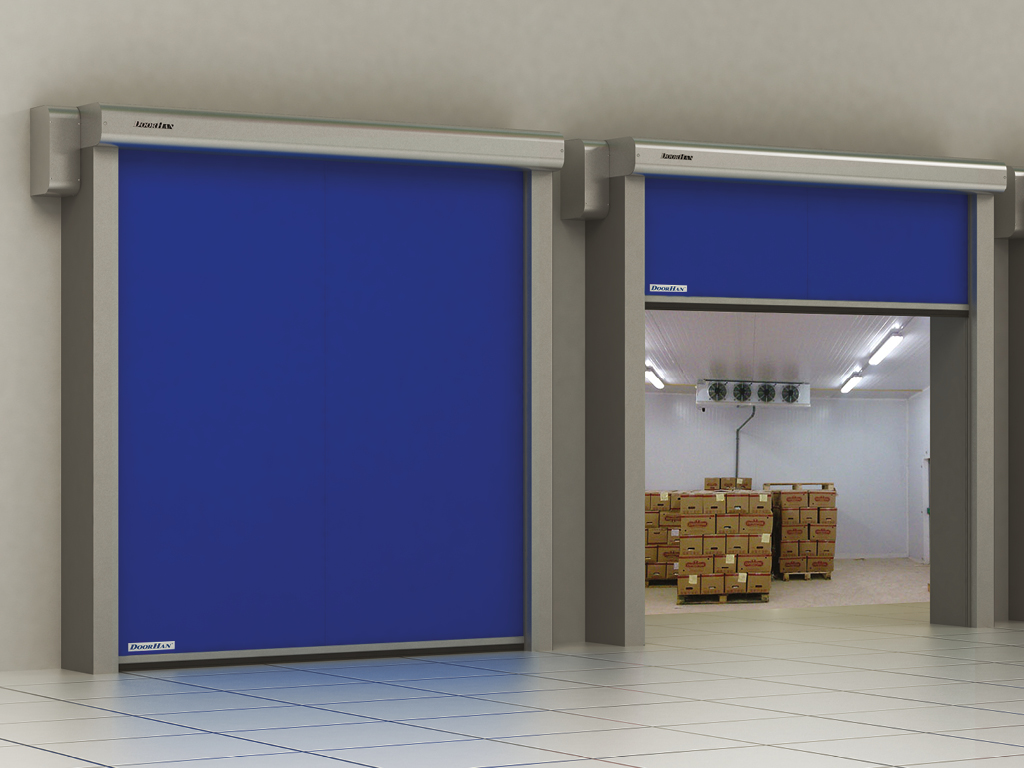

Накладной монтаж скоpостных ворот

Ворота рулонные скоростные SpeedRoll SDC (для морозильных камер)

Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режима

Для морозильных камер важно подобрать скоростные ворота под низкую температуру и режим работы помещения. При согласовании учитывают условия эксплуатации и технологический процесс.

Ворота рулонные скоростные для морозильных камер
