Секционные противопожарные ворота — купить в Новосибирске

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9002 белый (стандартный)

RAL 8014 коричневый (стандартный)

RAL 9003 белый

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

RAL 7016 антрацит

Нестандартный цвет по карте RAL (наценка)

Stucco

Базовая комплектация

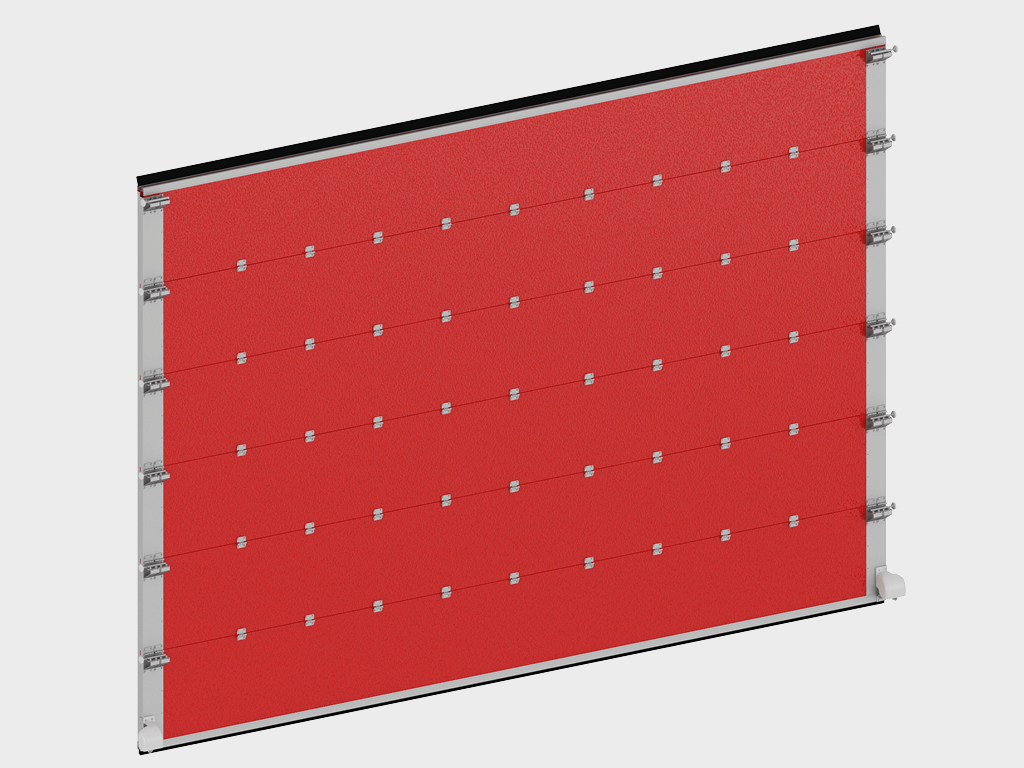

Щит ворот из стальных сэндвич-панелей толщиной 60 мм

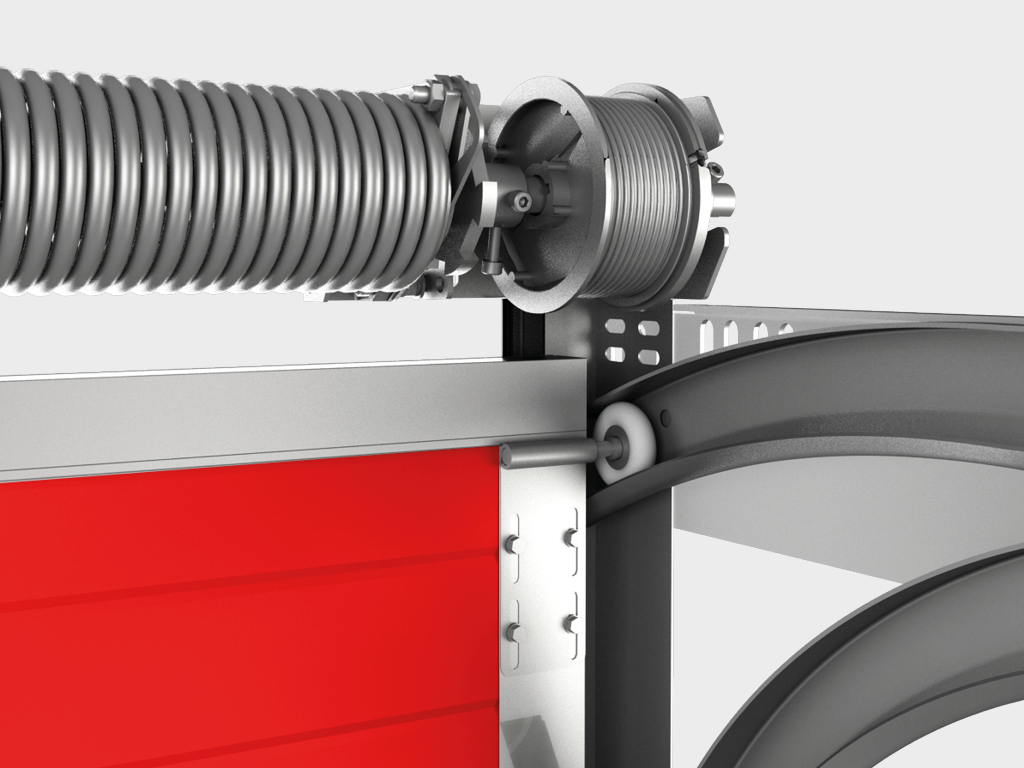

Окрашенные торсионные пружины

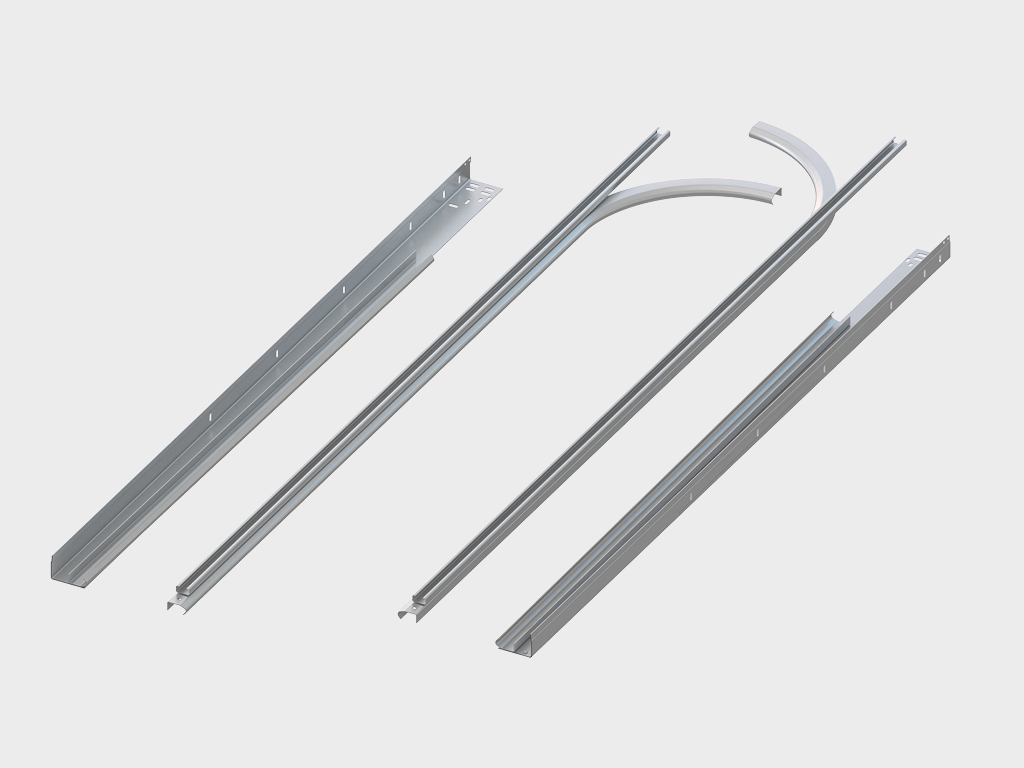

Комплект боковых направляющих

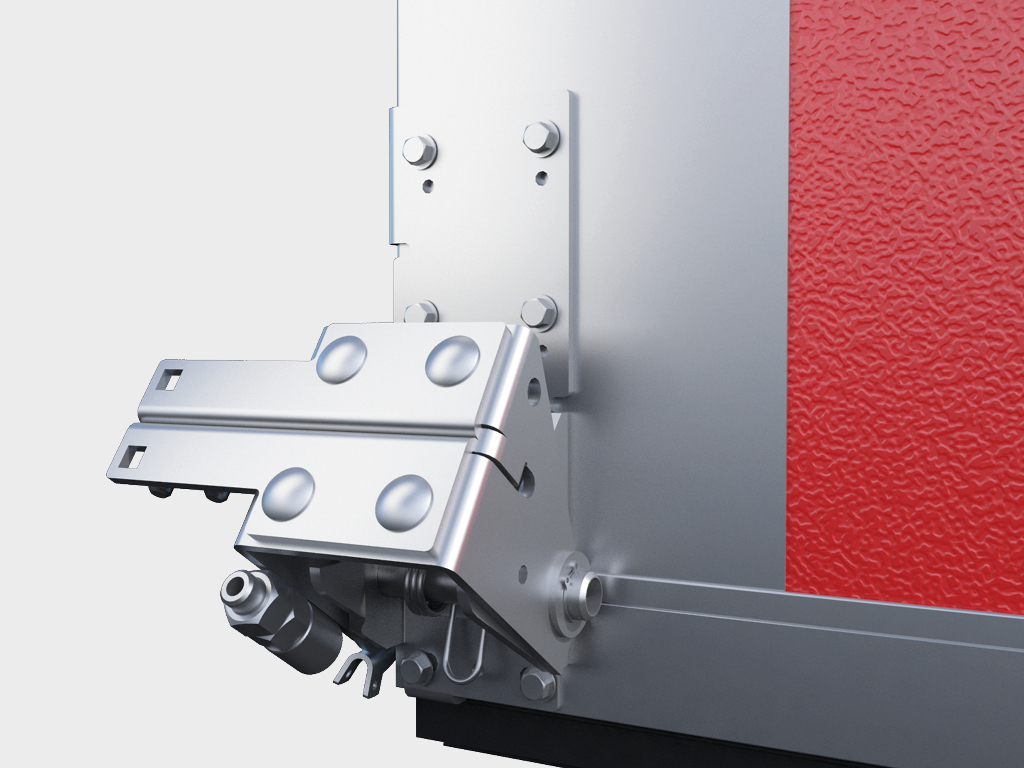

Устройство защиты от обрыва троса

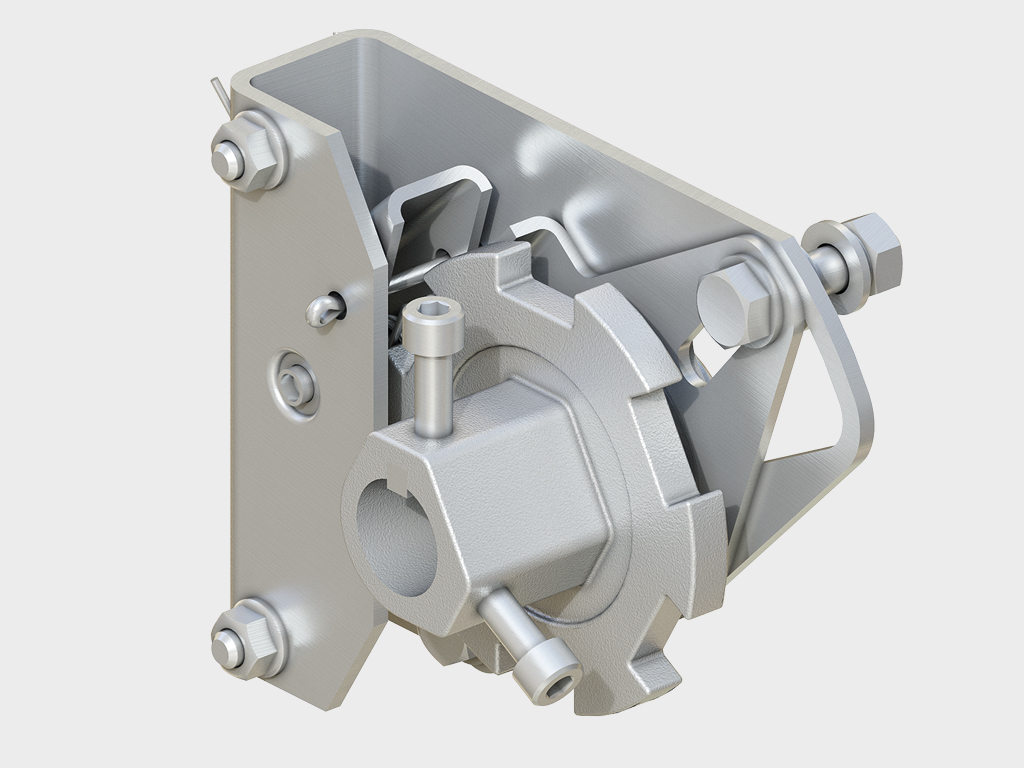

Устройство защиты от разрыва пружины

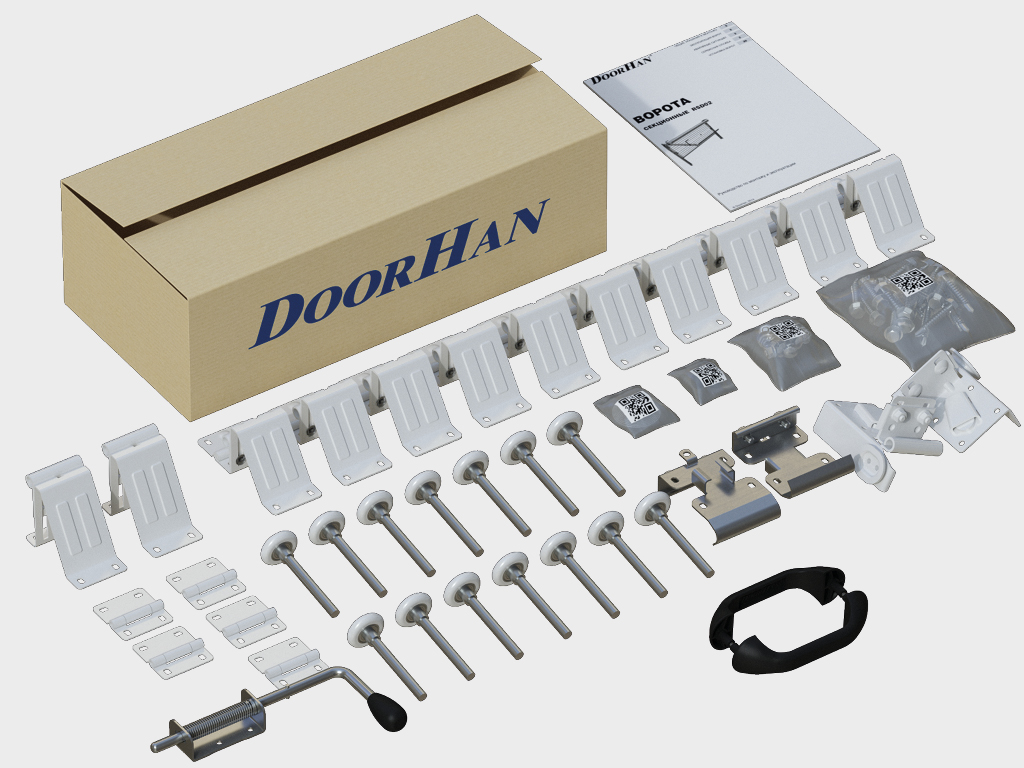

Комплект крепежных элементов

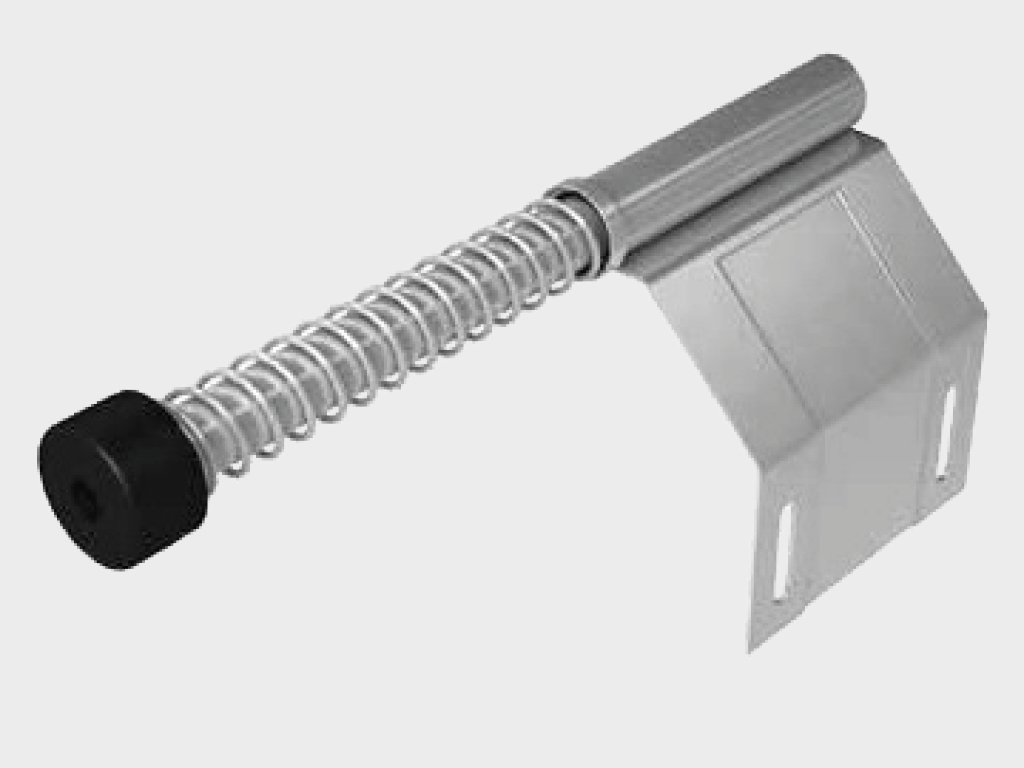

Амортизаторы

Дополнительная комплектация

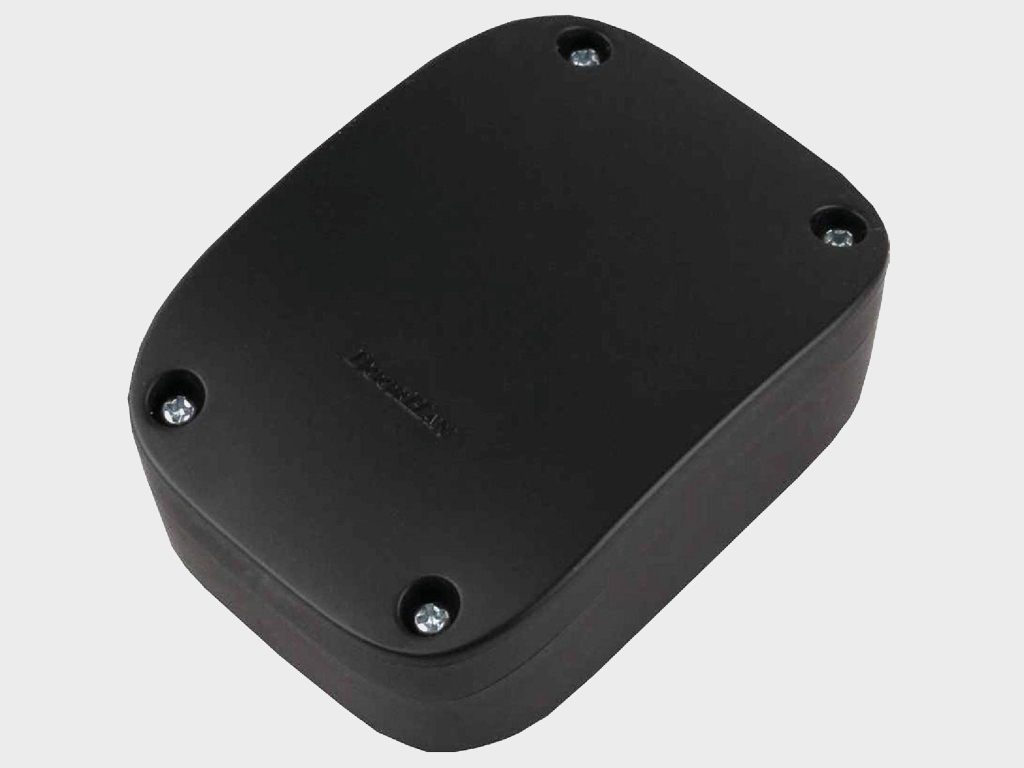

Приемник внешний двухканальный 433 МГц (DHRE-2)

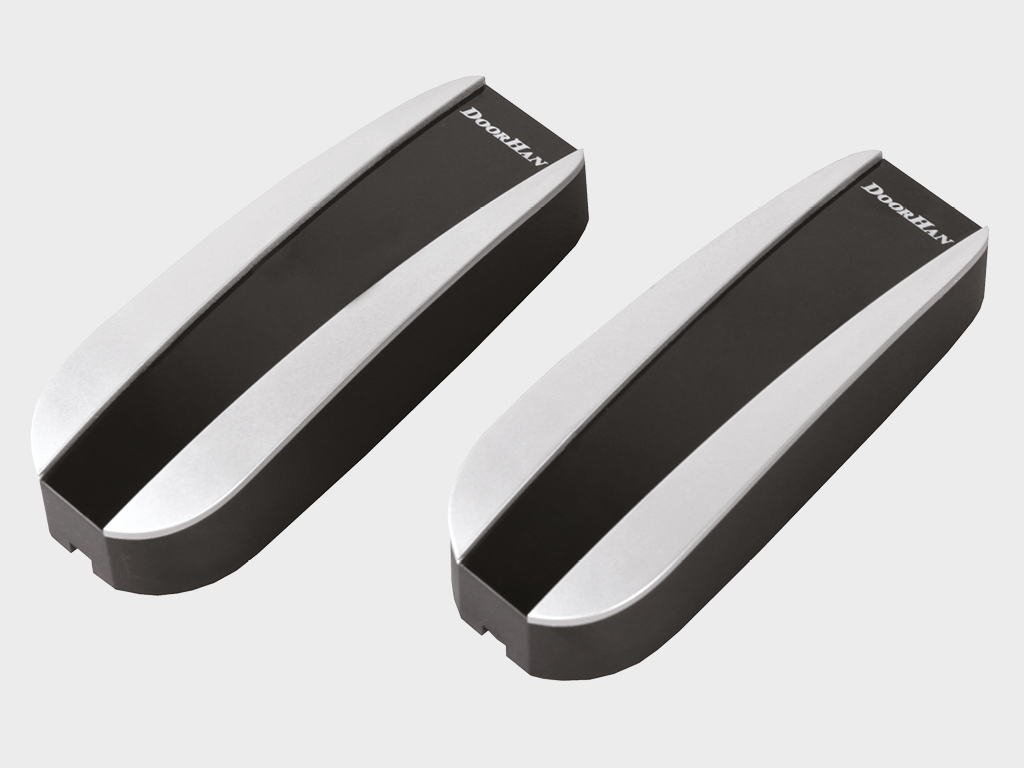

Фотоэлементы PHOTOCELL-N

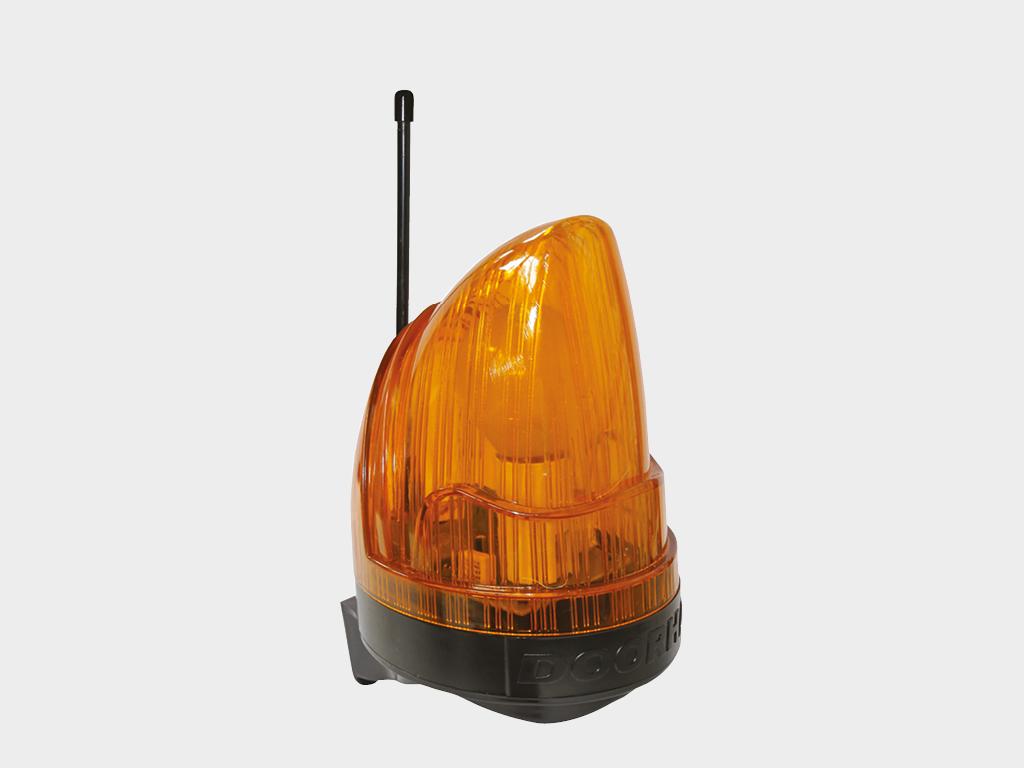

Сигнальная лампа со встроенной антенной LAMP

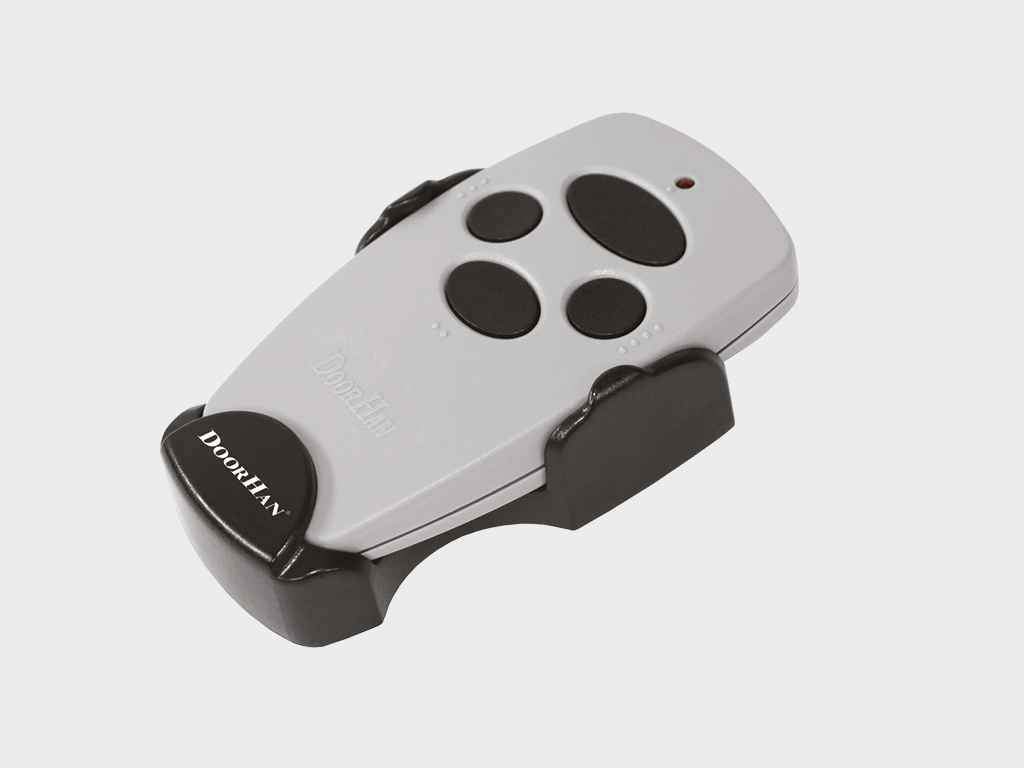

Пульт 4-канальный 433 МГц (Transmitter 4)

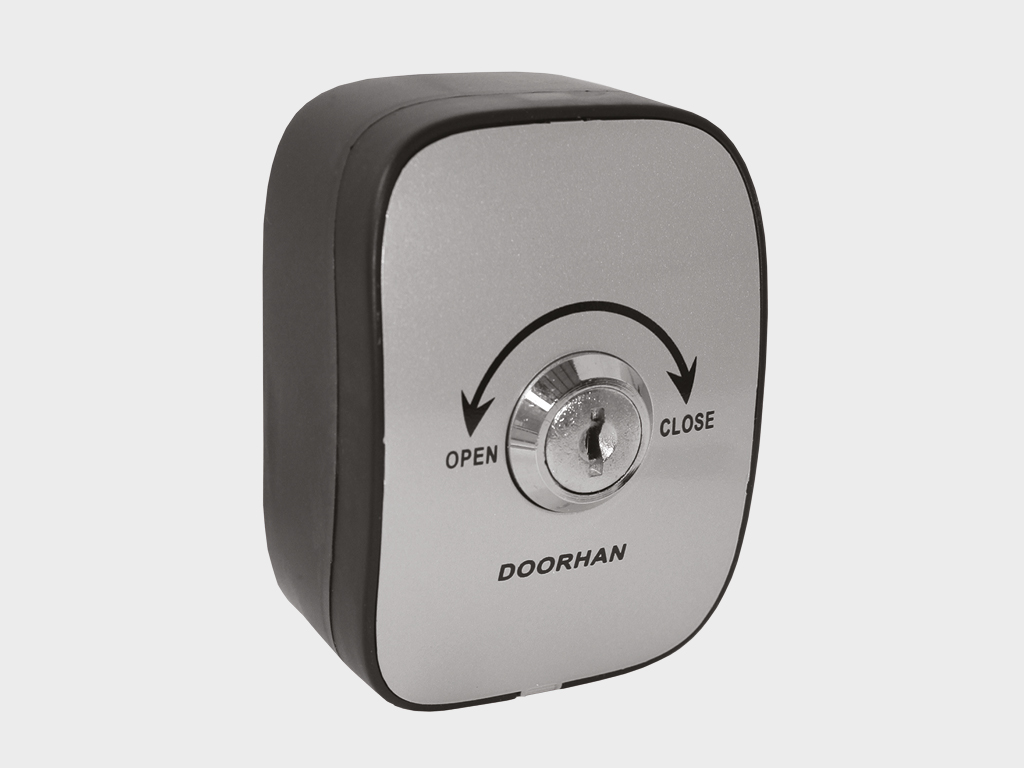

Ключ-кнопка для управления

Модуль для управления с мобильного телефона

Наименование	Значение	Примечание
Предел огнестойкости, мин	не менее 60 глухие
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Безотказность, количество циклов открывания-закрывания, не менее	20000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Вес полотна, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	не более 300

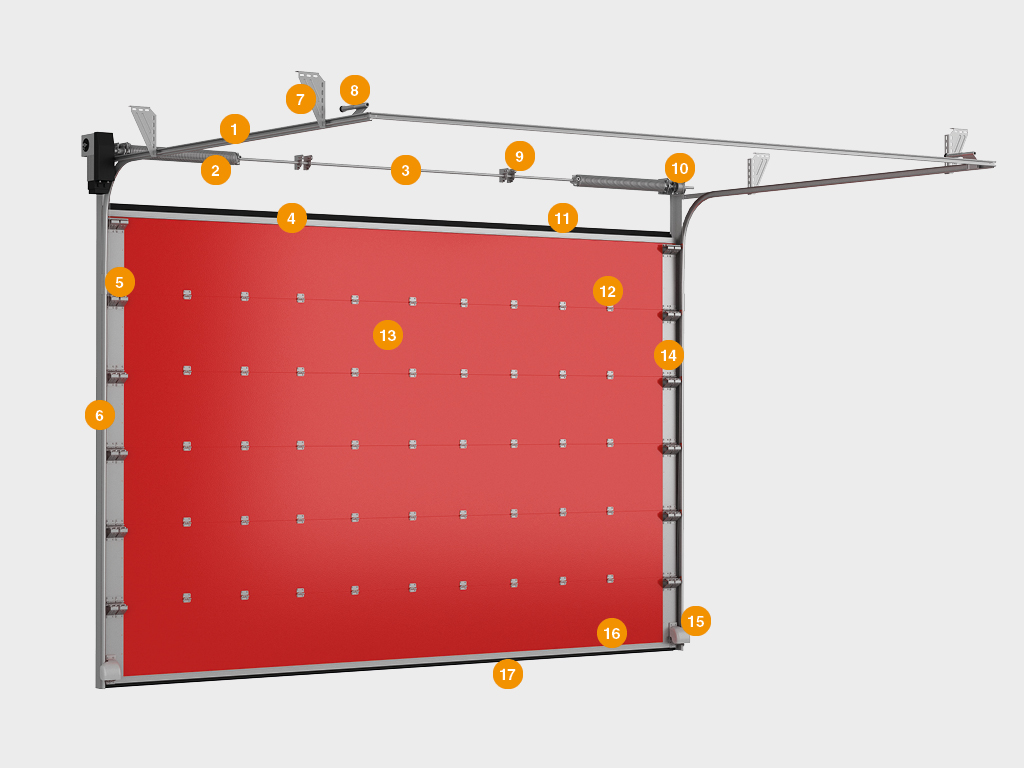

Конструкция

Направляющая для полотна ворот
Торсионный механизм
Вал
Верхний профиль
Боковая опора с роликом
Угловые стойки
Кронштейн крепления горизонтальных направляющих к потолку
Амортизатор
Устройство защиты от обрыва пружины
Барабан
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Боковая крышка
Кронштейн с устройством защиты от обрыва троса
Нижний профиль
Нижний уплотнитель

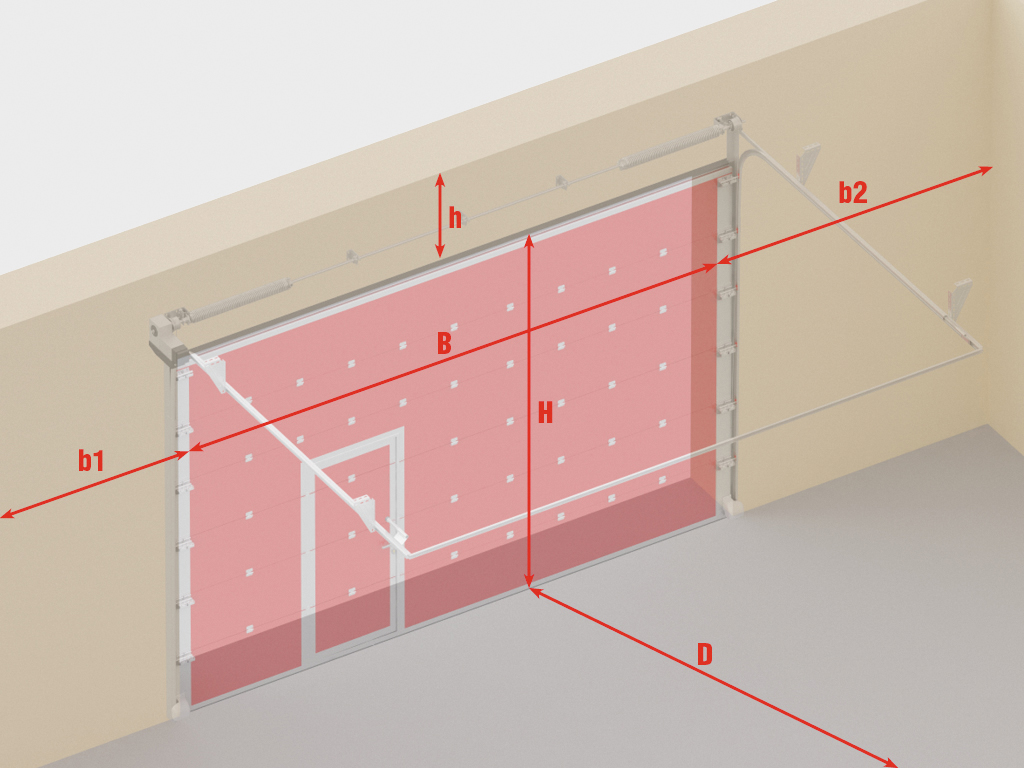

Замер каждой величины необходимо производить как минимум по трем точкам:
Н – высота проема (расстояние от пола до верха проема);
В – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до потолка);
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия);
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

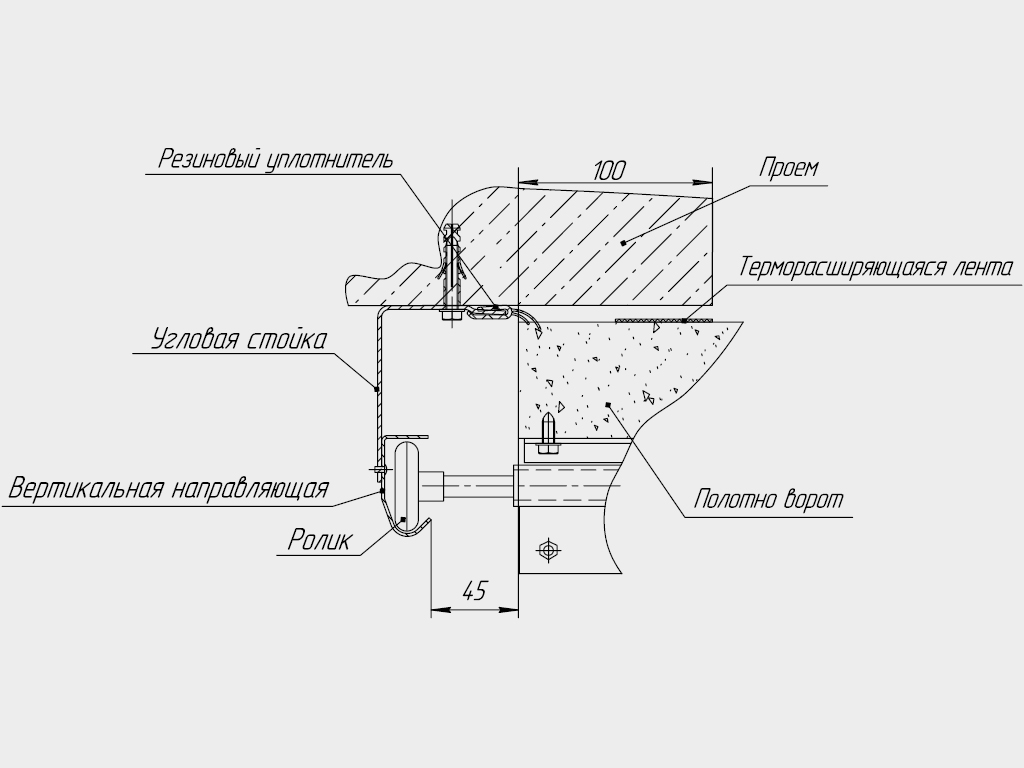

Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема относительно помещения.

Инструкция по установке и эксплуатации противопожарных секционных ворот серии ISD FP

Промышленные и складские помещения

Паркинги, жилищные и торговые комплексы

Секционные противопожарные ворота состоят из соединённых секций, которые при открывании движутся по направляющим. При установке учитывают место для направляющих и конструкцию перекрытия; требуемые характеристики огнестойкости задаются проектом.
