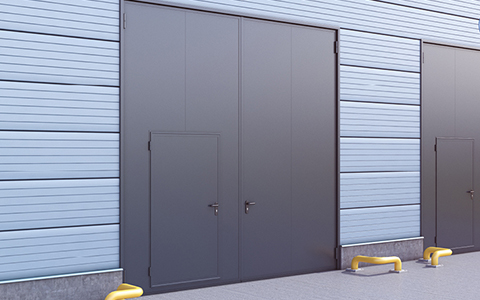

ВОРОТА РАСПАШНЫЕ ГАРАЖНЫЕ В СТАЛЬНОЙ РАМЕ С СЭНДВИЧ-ПАНЕЛЬЮ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый (стандартный)

RAL 8014 коричневый (стандартный)

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

RAL 8017 коричнево-красный

Стукко

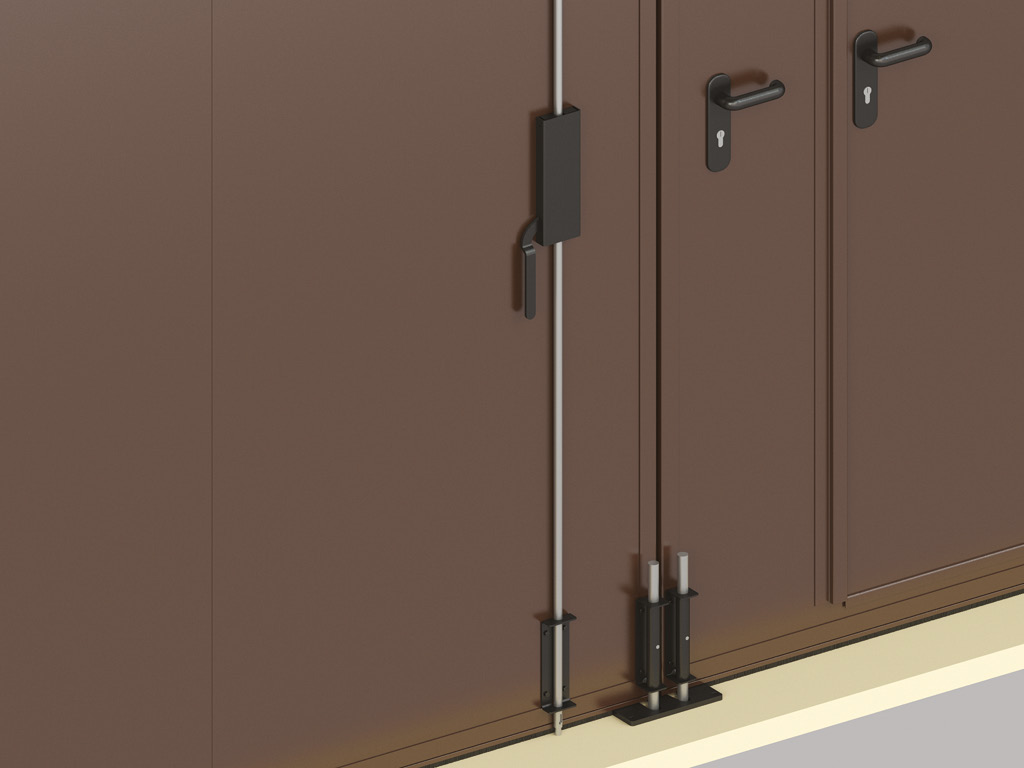

Базовая комплектация

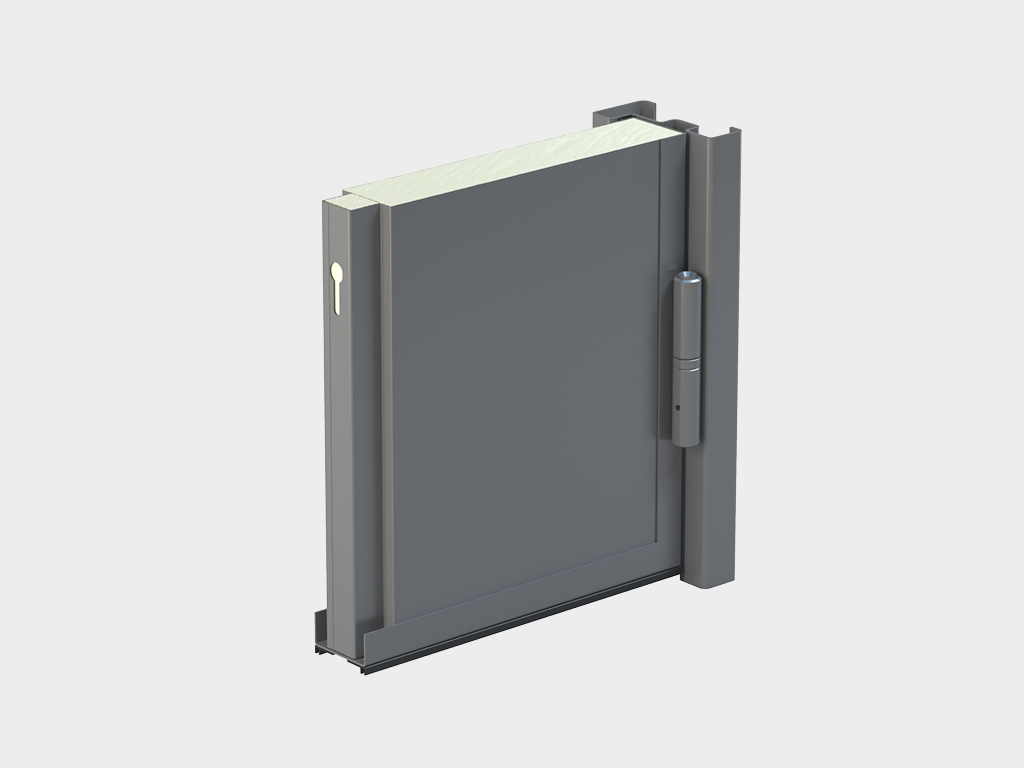

Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, ригельная задвижка, механический замок)

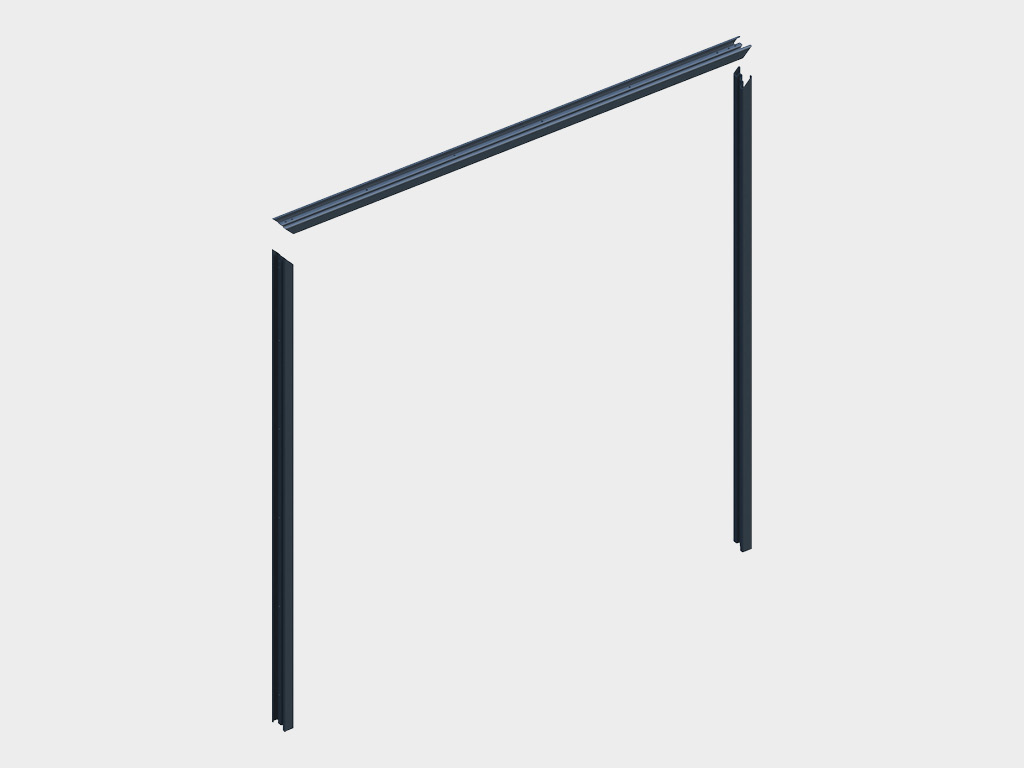

Стальная рама поставляется разобранной (два вертикальных профиля, один горизонтальный)

Дополнительная комплектация

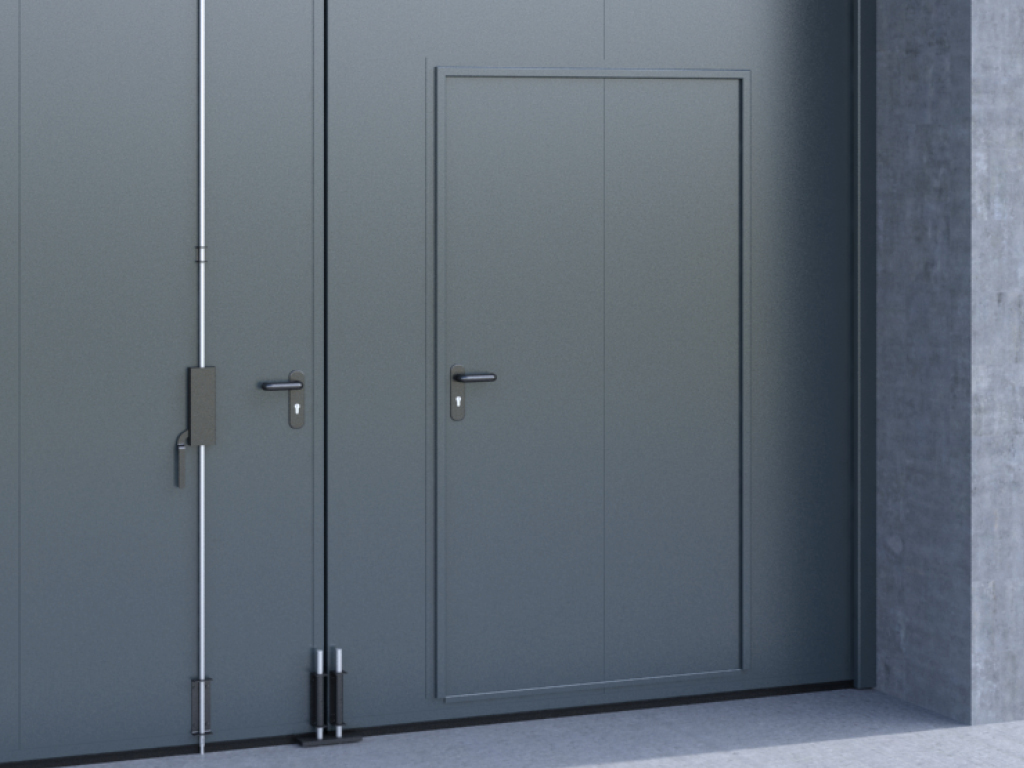

По желанию заказчика в створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	не менее 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	не менее 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали
Усилие ручного открывания и закрывания, Н, не более	не более 150
Сопротивление удару твердым телом, Дж	Е — 10 Дж; h — 1 м; m шара — 1 кг	Испытания проводились с целью определения целостности полотна ворот

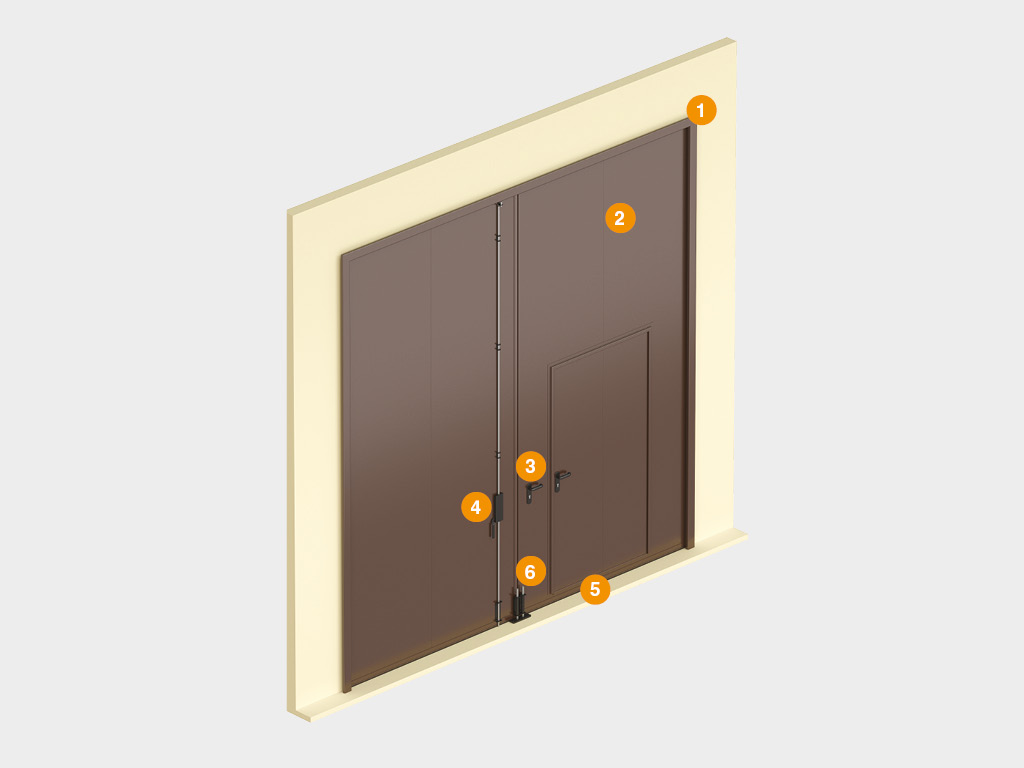

Конструкция

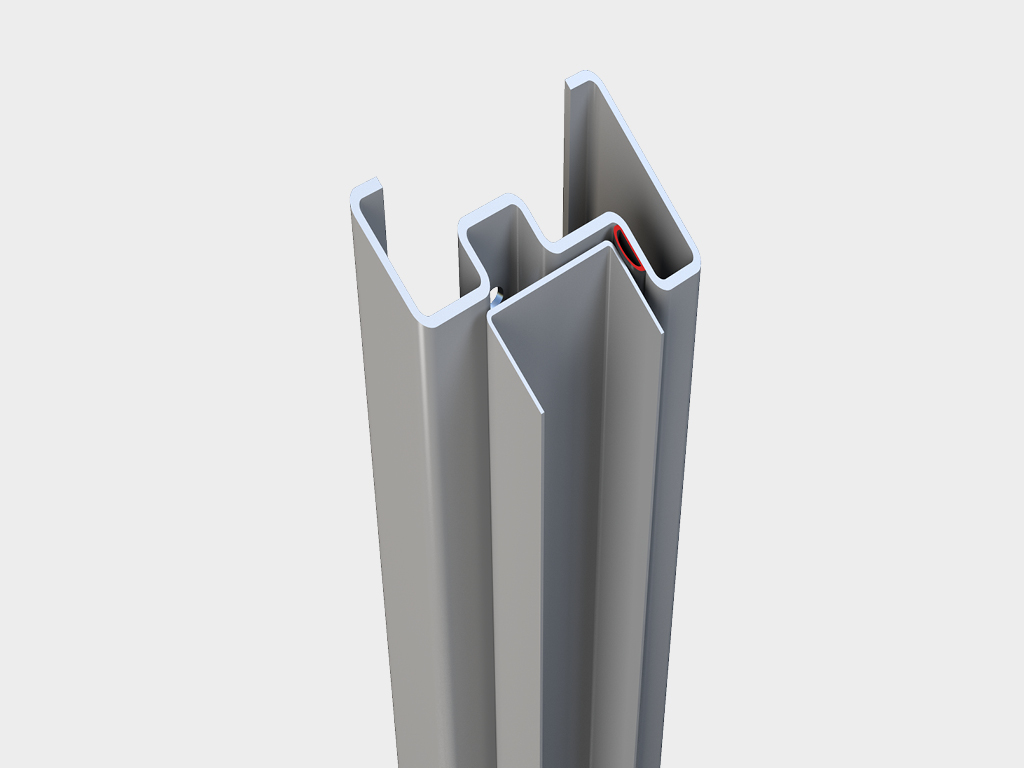

Рама ворот
Полотно из сэндвич-панелей
Механический замок
Вертикальная ригельная задвижка
Щеточный уплотнитель
Центральный ловитель

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина.

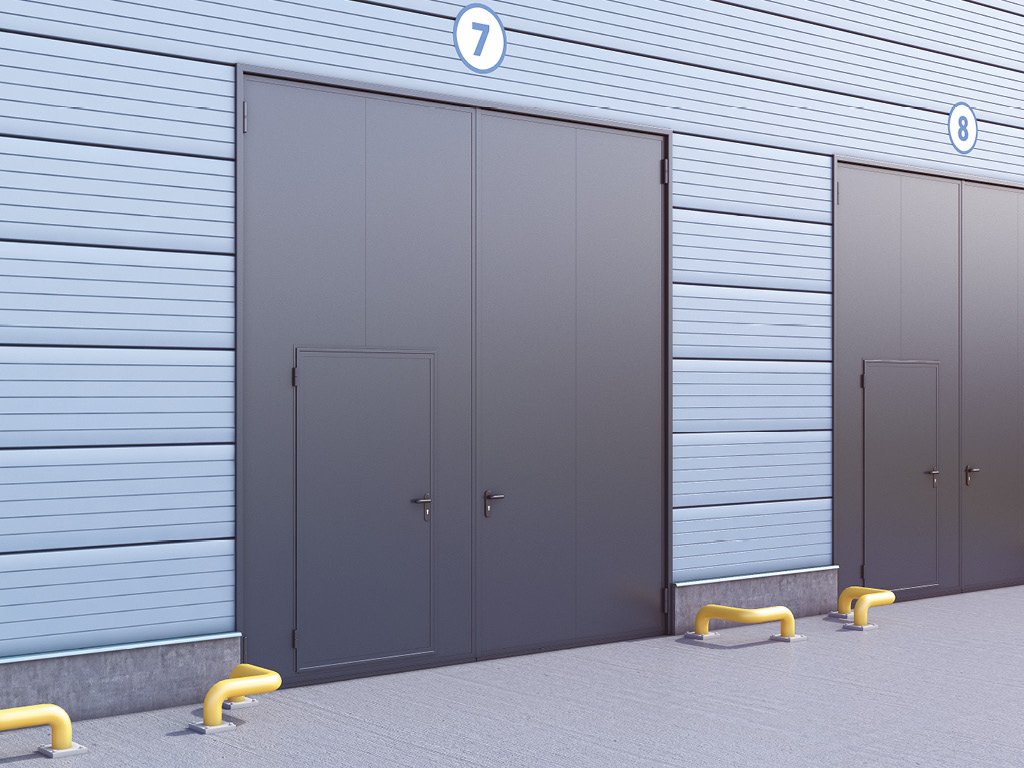

Ворота устанавливаются врезным монтажом.

Инструкция по монтажу «Распашные гаражные ворота в стальной раме с сэндвич-панелью»

Гаражи промышленного и бытового назначения.

Распашные гаражные ворота в стальной раме с сэндвич-панелью открываются поворотом створок. Для их работы требуется свободное пространство по траектории открывания; тип заполнения влияет на внешний вид полотна.
