Промышленные складные ворота с нижней направляющей

ВОРОТА ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ С НИЖНЕЙ НАПРАВЛЯЮЩЕЙ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый (стандартный)

RAL 8014 коричневый

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

RAL 7016 антрацит

Гладкая

Базовая комплектация

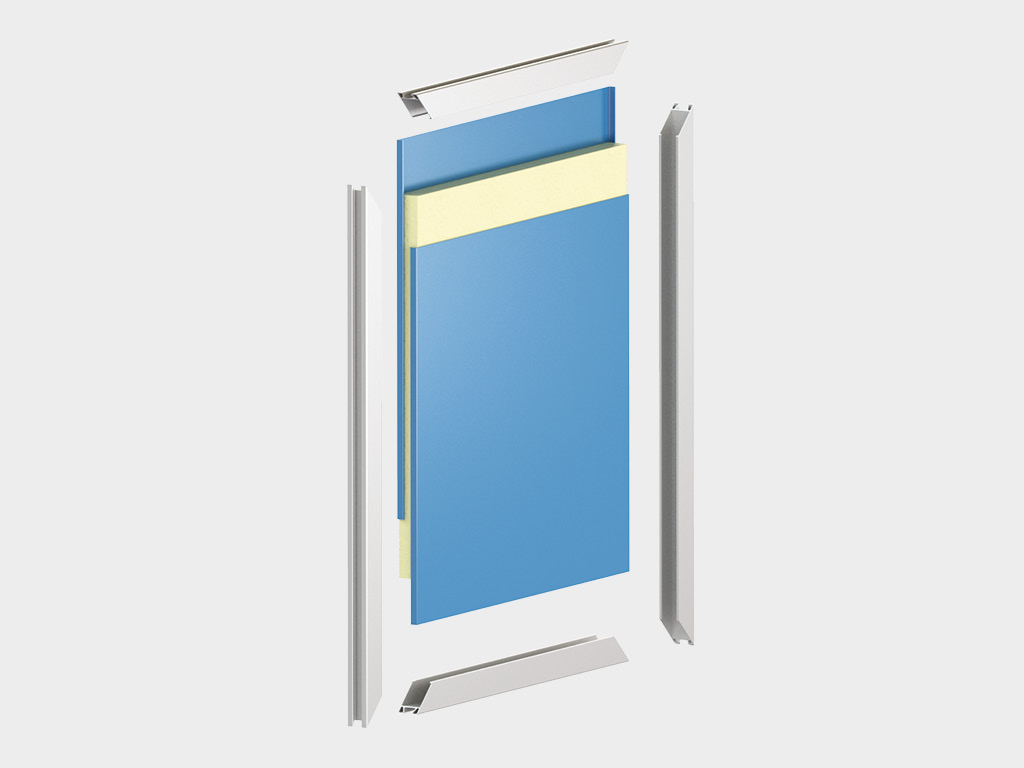

Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей

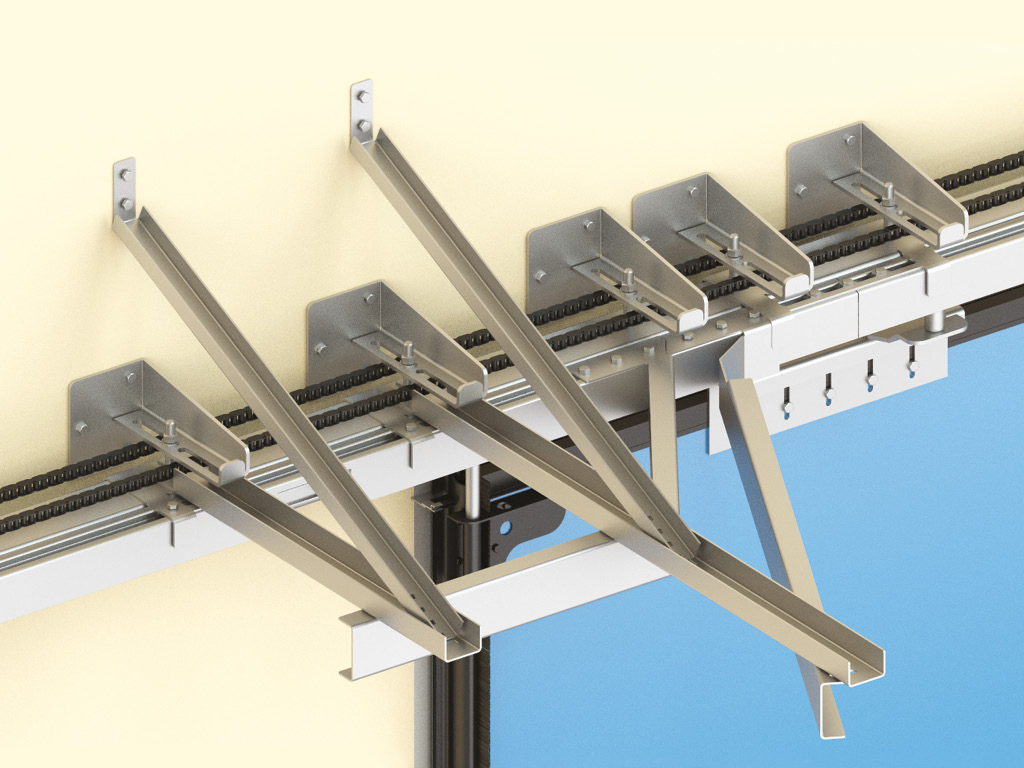

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей

Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке

Ручка для удобного открытия и закрытия ворот вручную

Задвижки ригельные для фиксации ворот в закрытом положении

Щеточный уплотнитель снизу полотна ворот для герметизации проема

Дополнительная комплектация

Окно в алюминиевой раме с заполнением оргстеклом

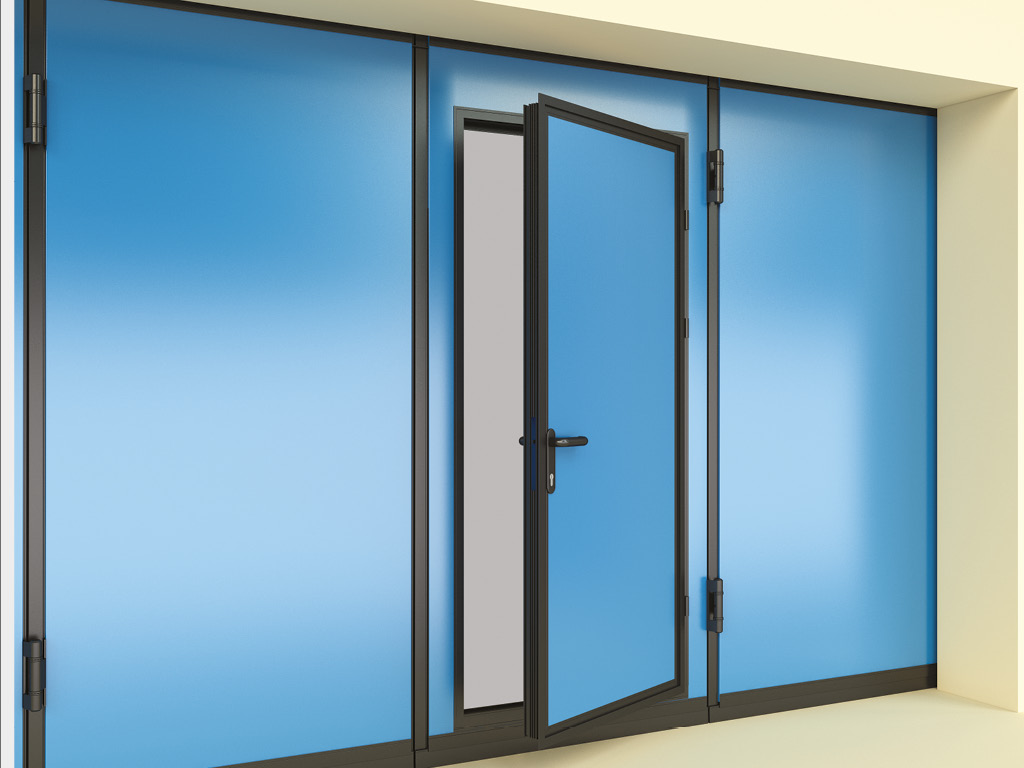

Врезная калитка

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	при толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее	20 000	минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25	при толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)	при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)	при толщине сэндвич-панели 55 мм

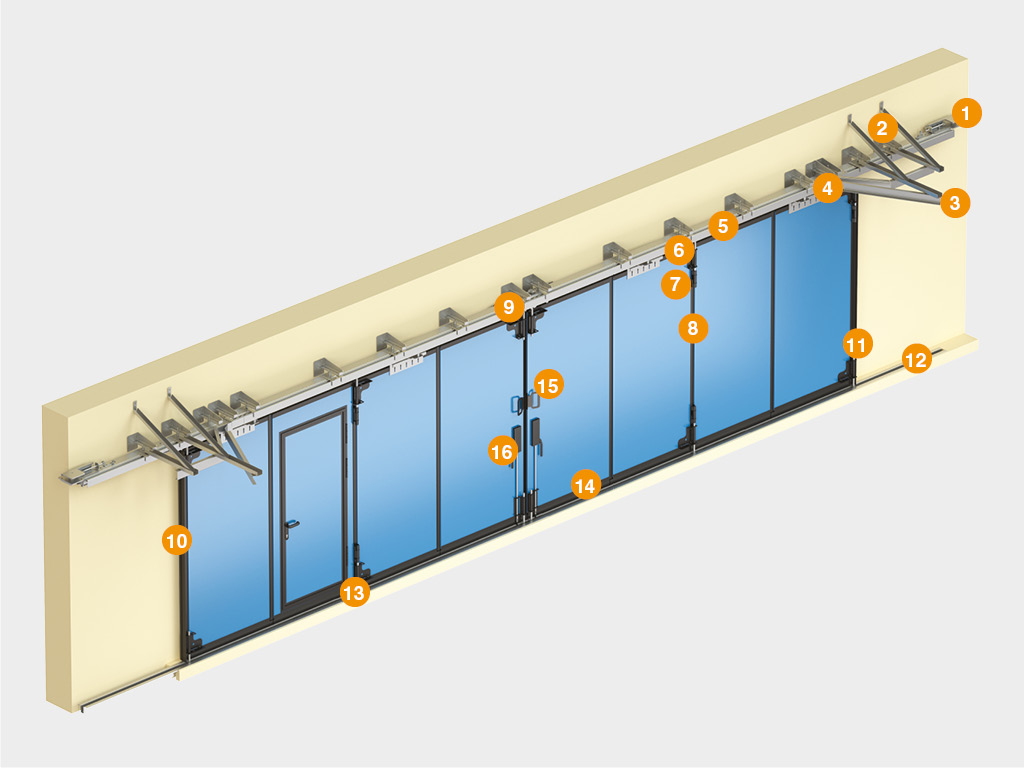

Конструкция

Кронштейн крепления привода с натяжителем
Кронштейн крепления к стене
Отклоняющая система с раскосами
Верхний направляющий ролик
Балка несущая стальная
Опора роликовая регулируемая
Кронштейн крепления роликовой опоры
Петля
Кронштейн крепления полотна ворот к цепи
Резиновый уплотнитель концевой
Резиновый уплотнитель шиповой
Нижний направляющий профиль
Ролик нижний

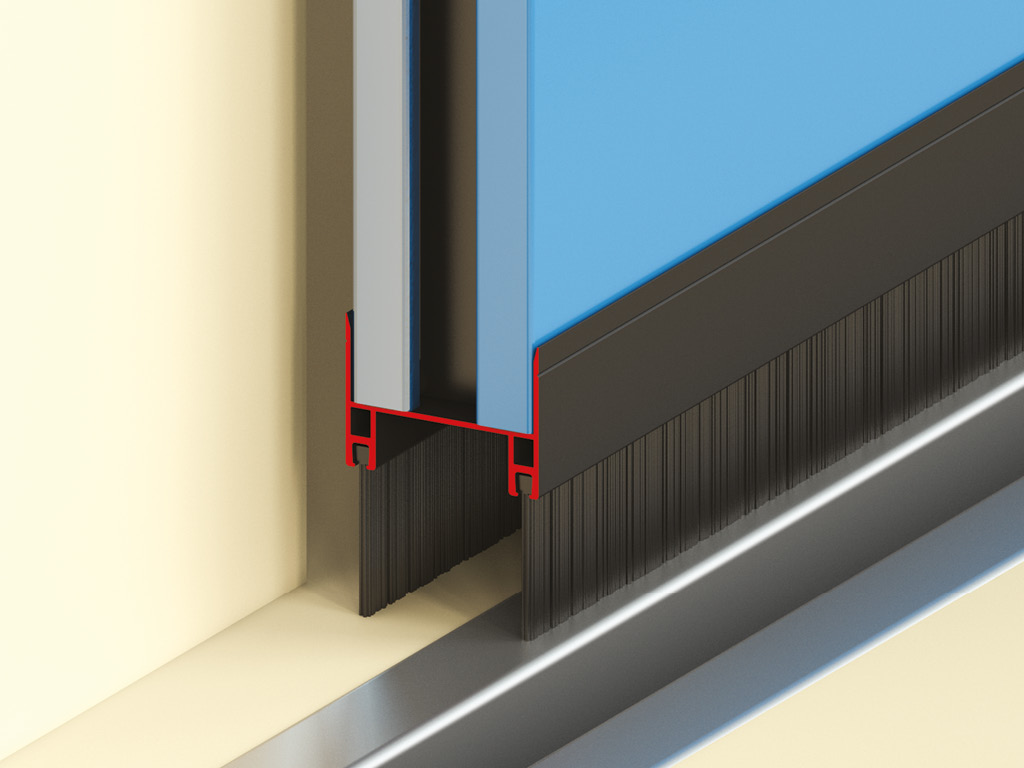

Щеточный уплотнитель

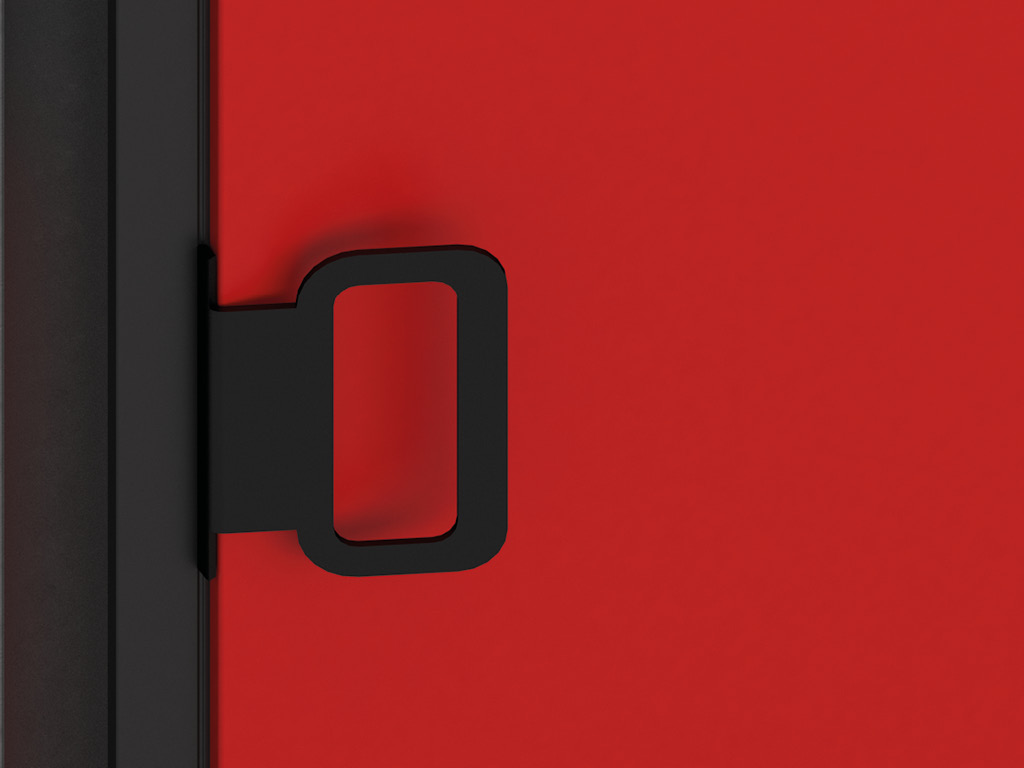

Ручка стальная

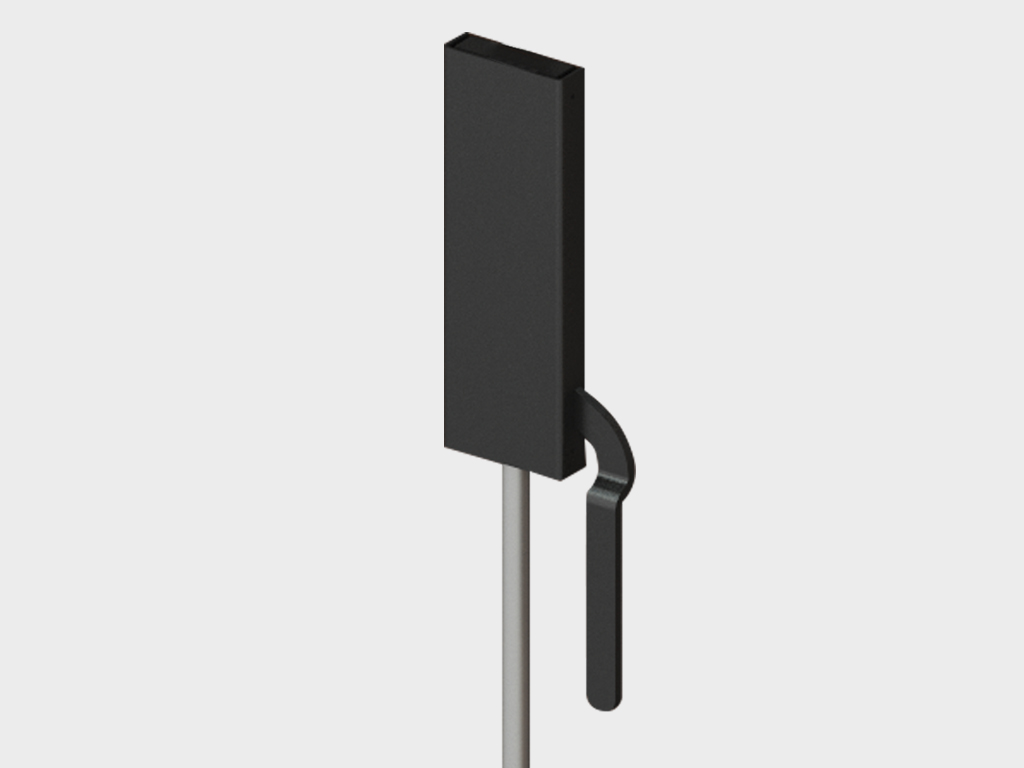

Вертикальная ригельная задвижка

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

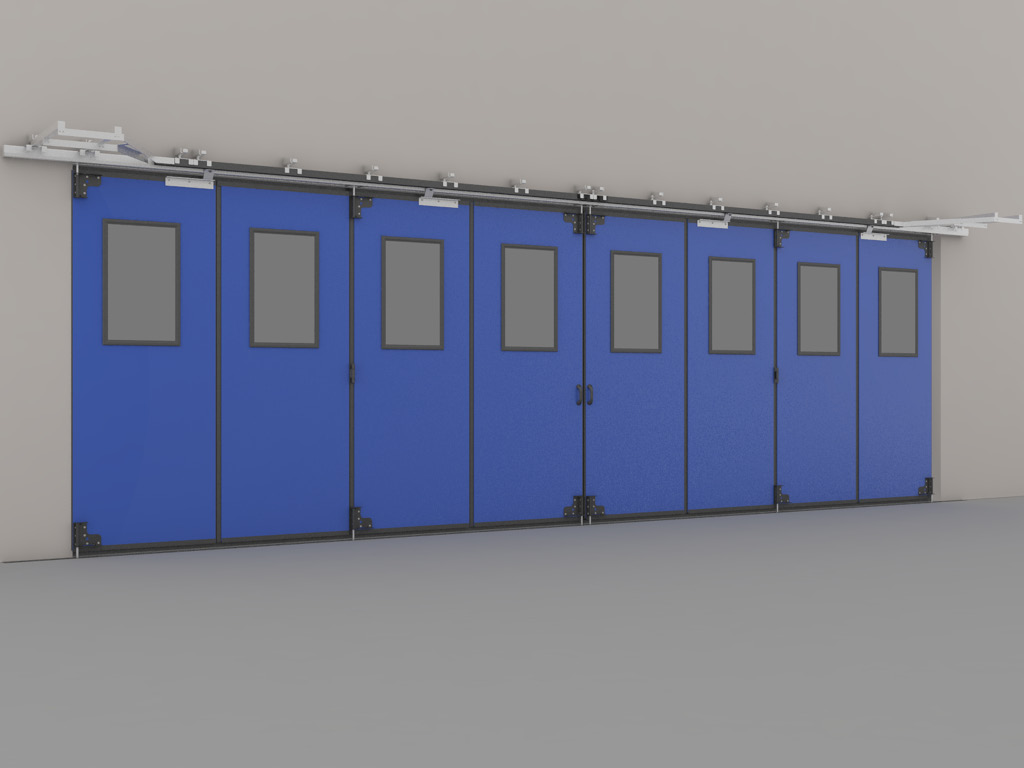

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

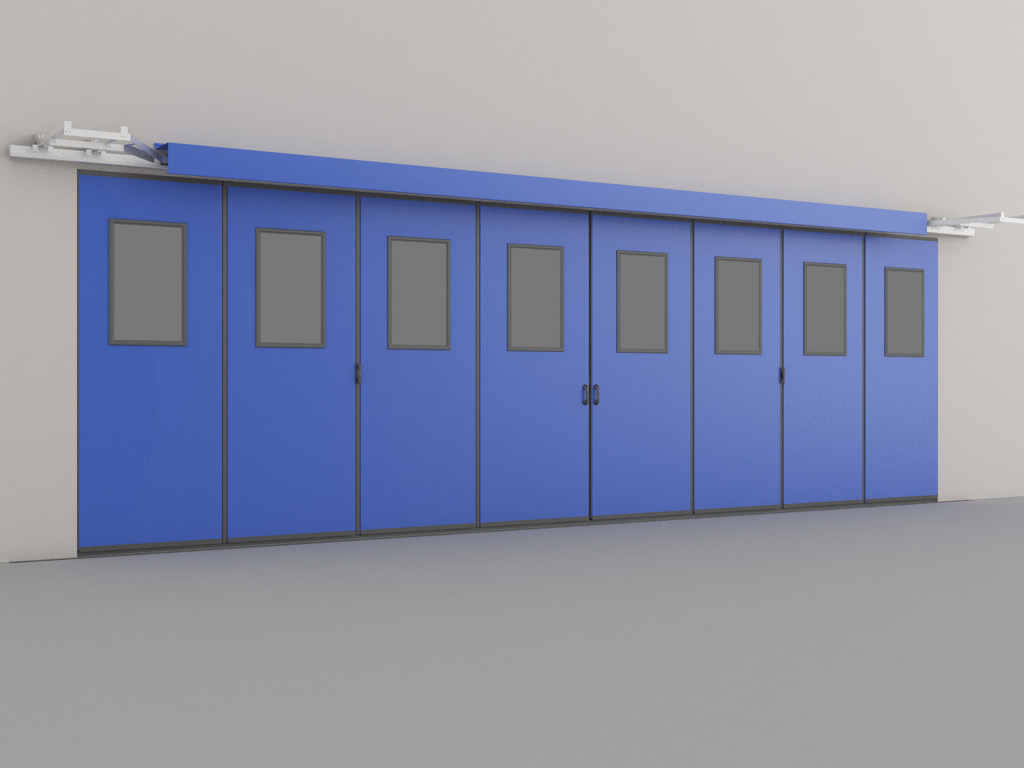

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Инструкция по монтажу складных ворот с нижней направляющей

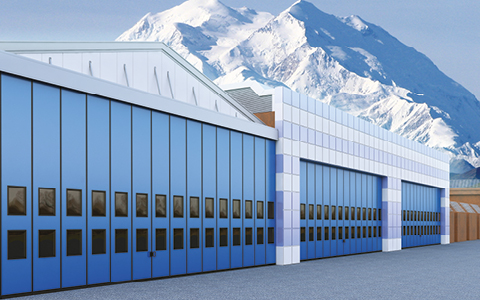

Складные ворота с нижней направляющей — идеальное решение перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиации

Складные промышленные ворота собираются в стороны и подходят для широких проёмов. При выборе учитывают место для складывания полотна и наличие нижней направляющей.
