ВОРОТА ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ БЕЗ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый (стандартный)

RAL 8014 коричневый

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

Гладкая

Базовая комплектация

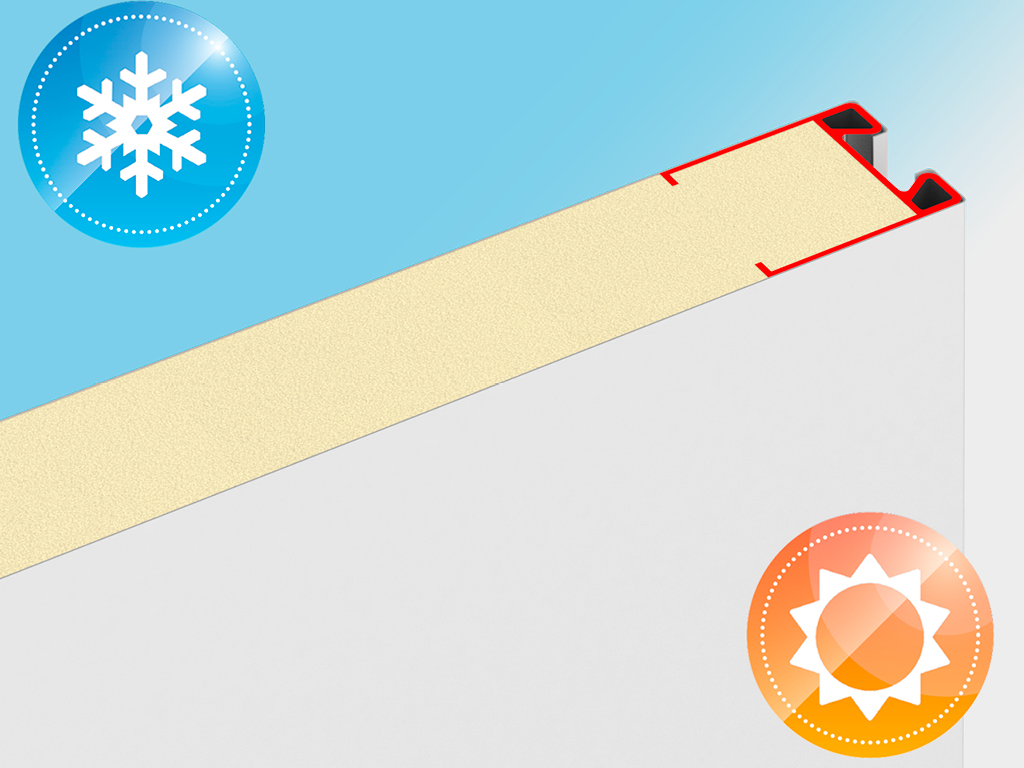

Полотно ворот из сэндвич-панелей толщиной 55 мм

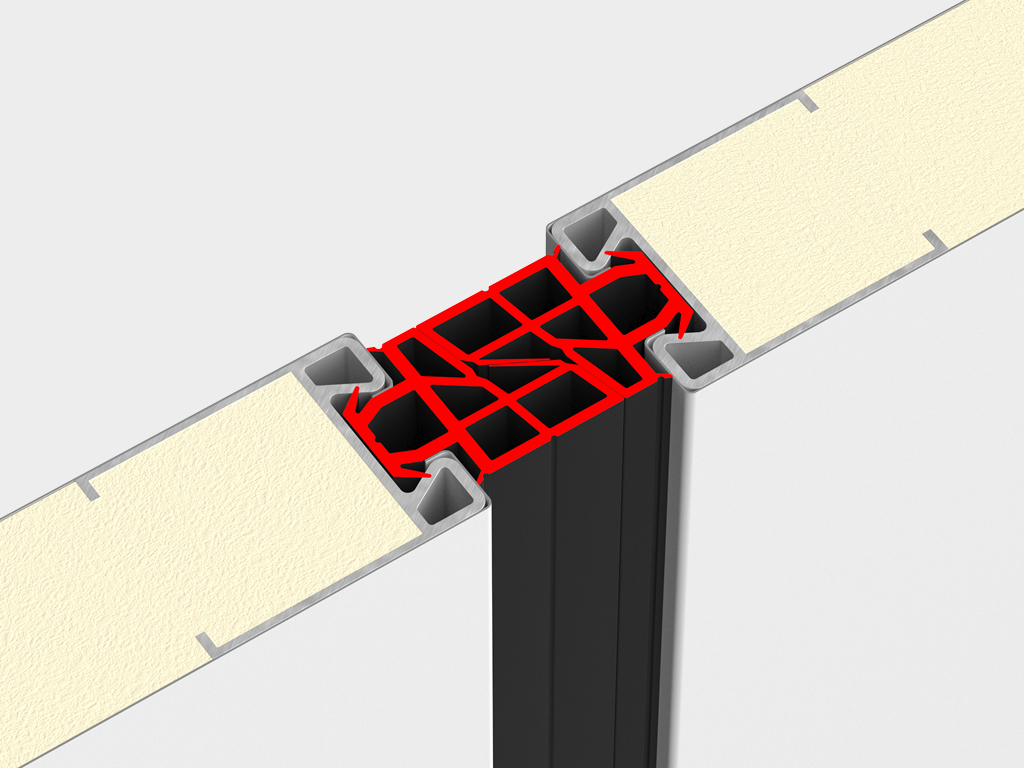

Шиповой EPDM-уплотнитель, обеспечивающий надежную герметизацию стыков панелей

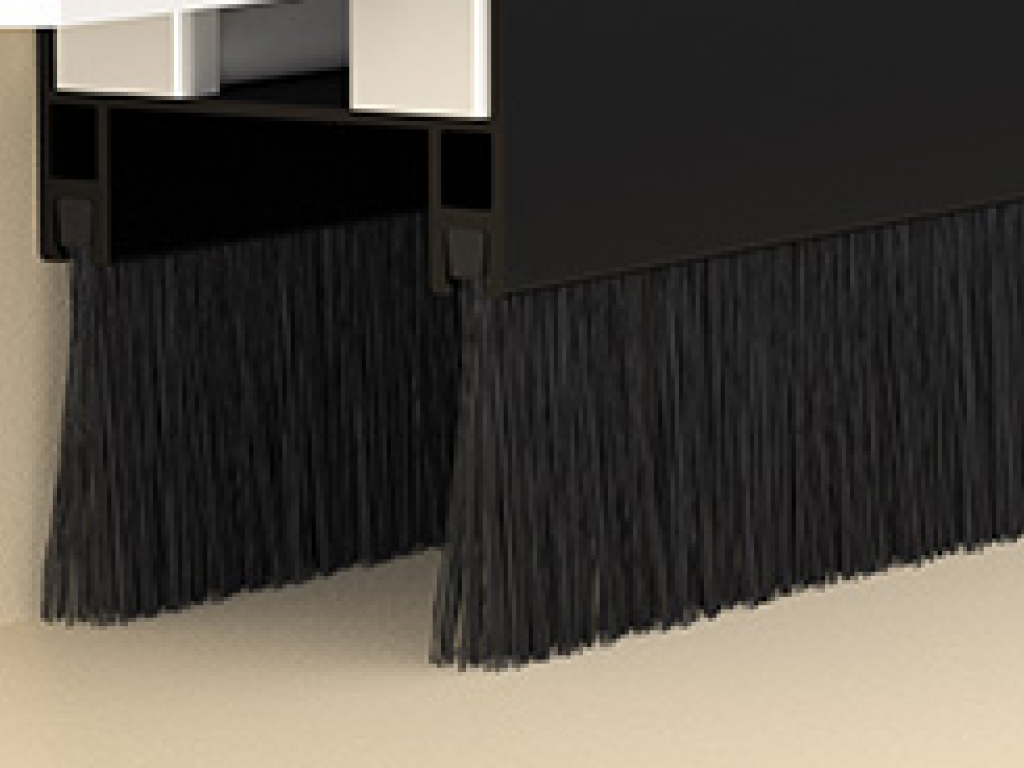

Уплотнитель щеточный для герметизации полотна ворот снизу и сверху

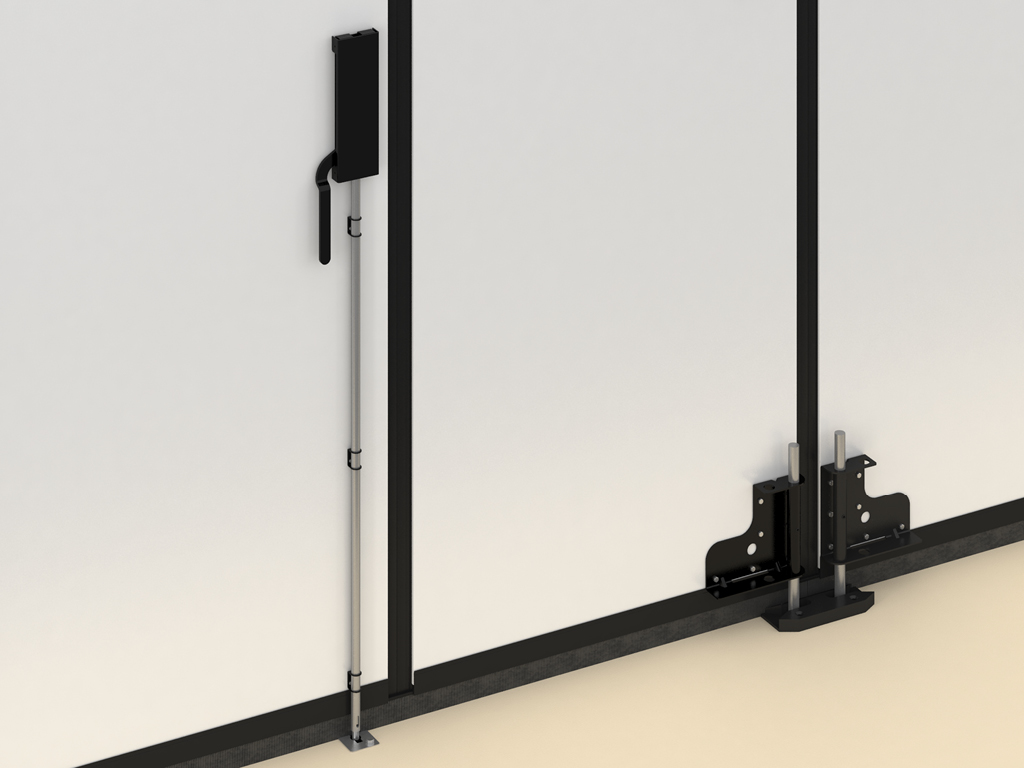

Задвижка ригельная для фиксации ворот в закрытом положении

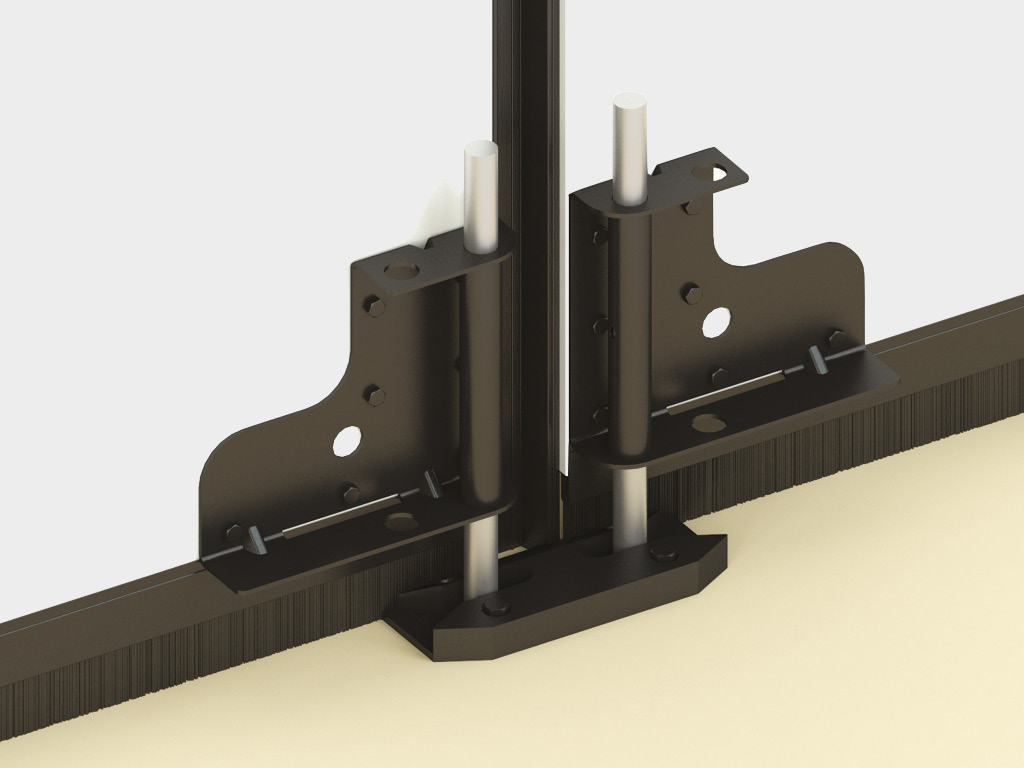

Центральный ловитель для увеличения устойчивости ворот

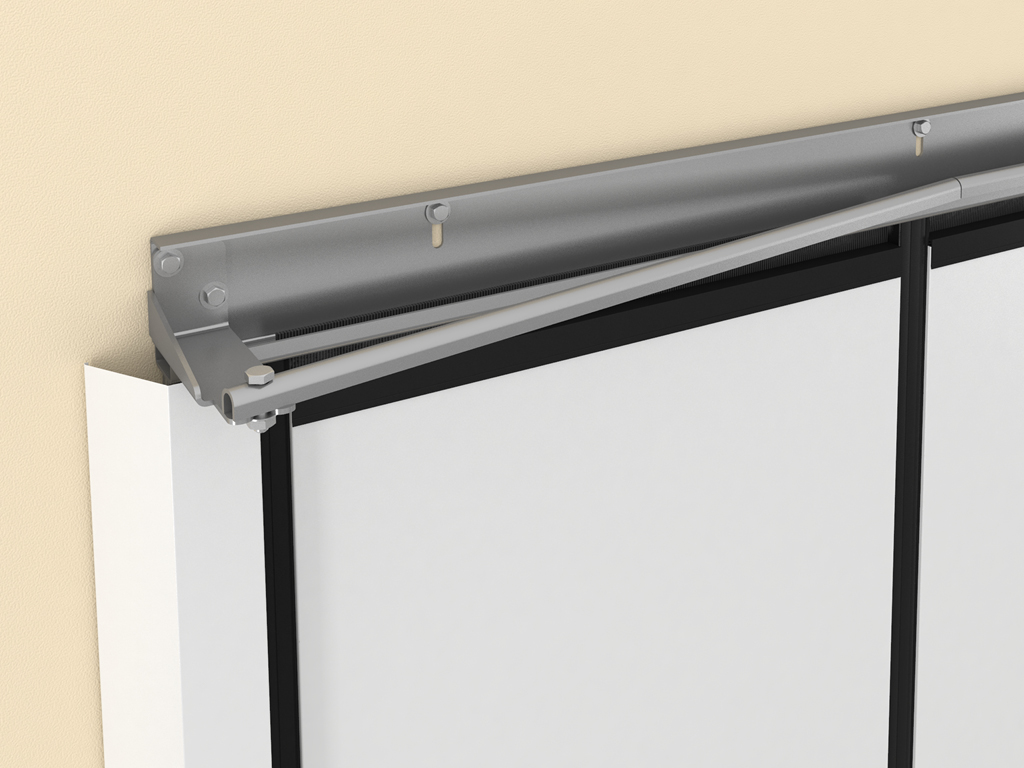

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей

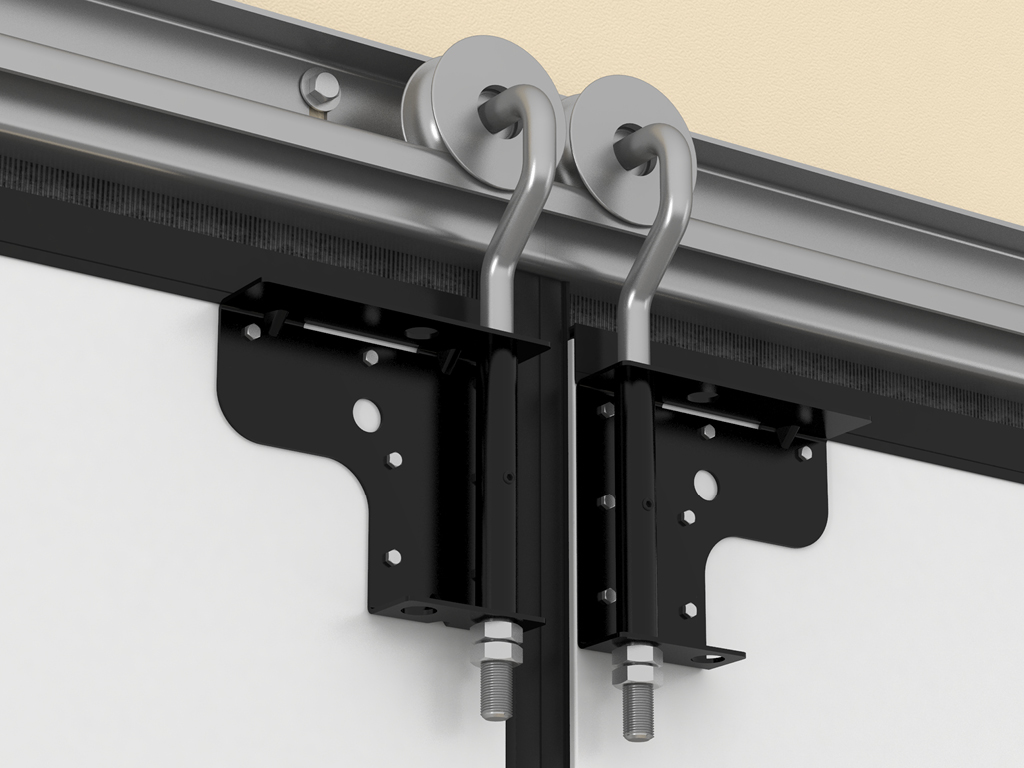

Кронштейны крепления роликов к полотну и роликовые опоры

Дополнительная комплектация

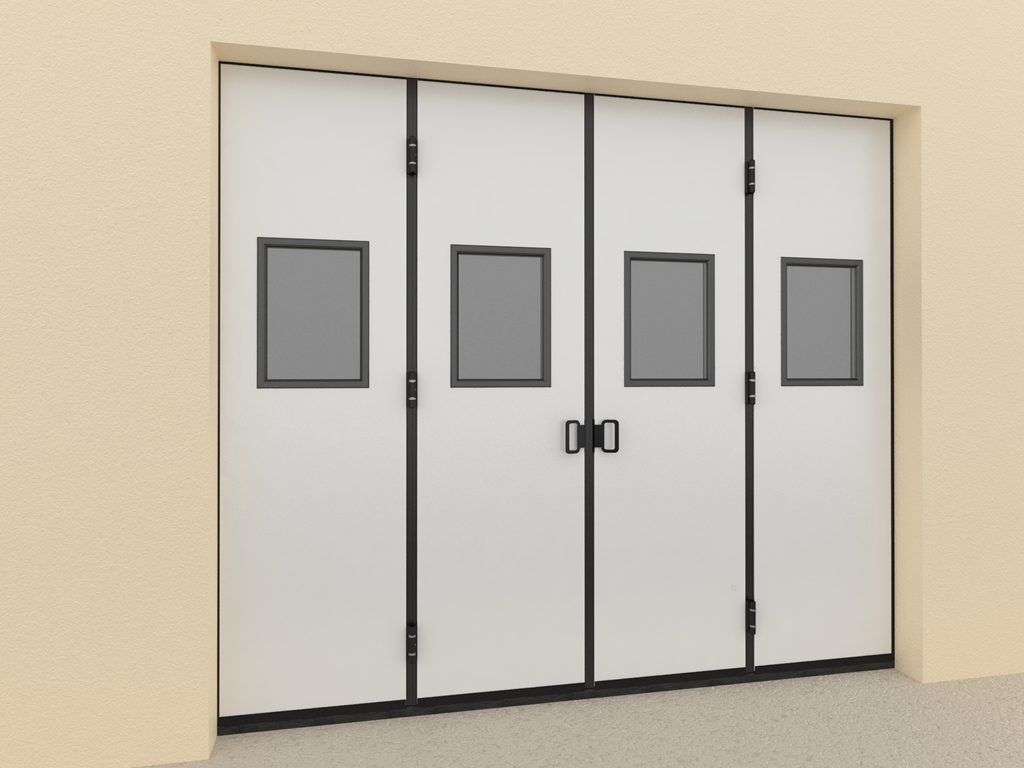

Окна в алюминиевой раме с заполнением оргстеклом

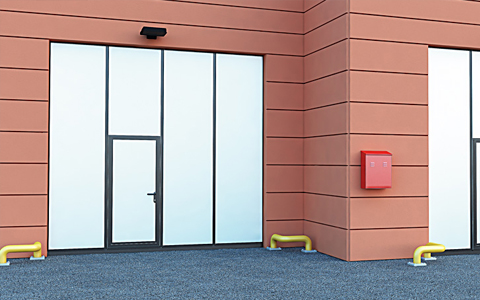

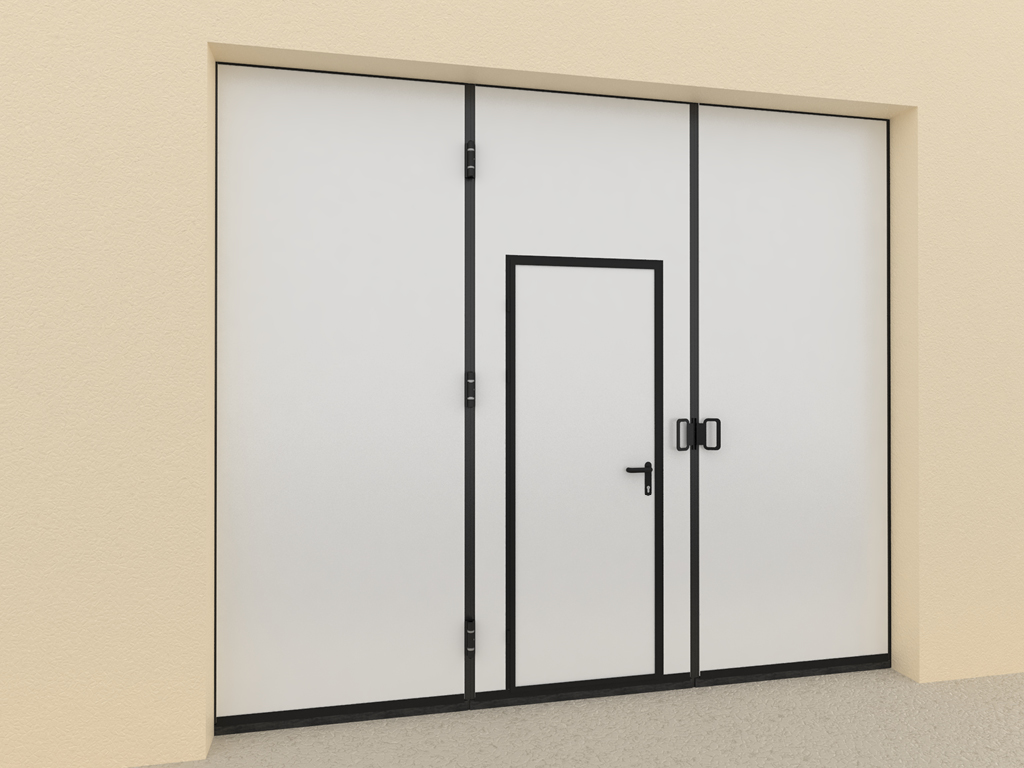

Калитка для обеспечения доступа в помещение при закрытых воротах

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20000	минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

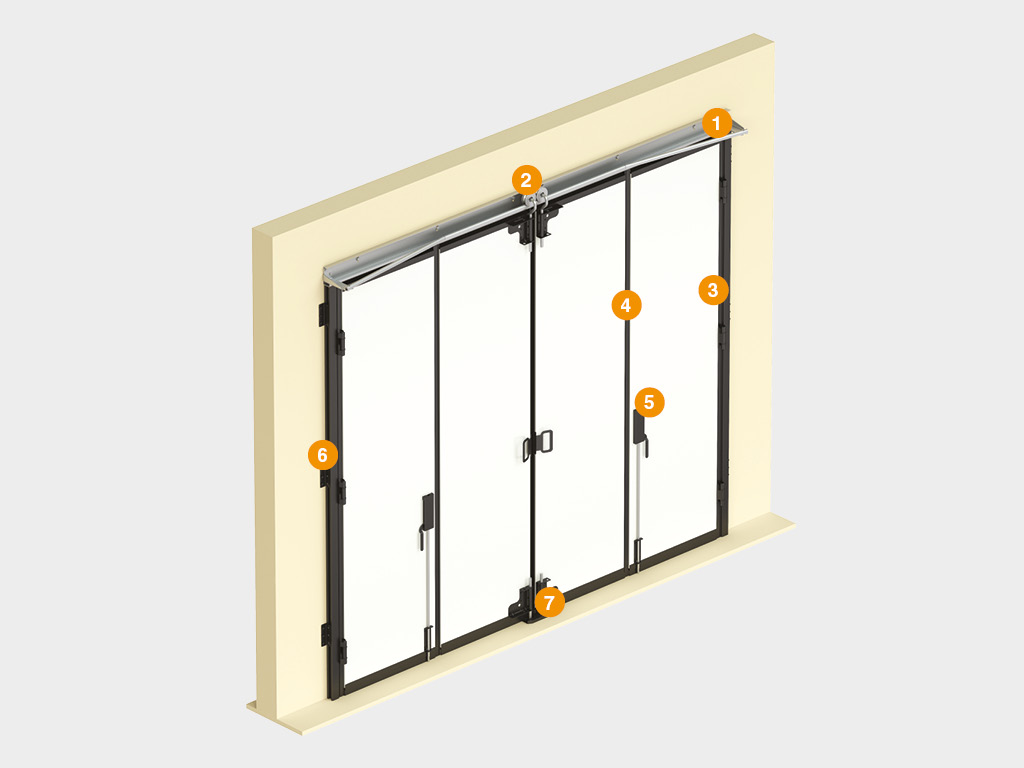

Конструкция

Отклоняющая система
Опора роликовая стальная
Стойка крепления полотна ворот
Шиповой уплотнитель
Вертикальная ригельная задвижка
Кронштейн крепления стойки
Ловитель

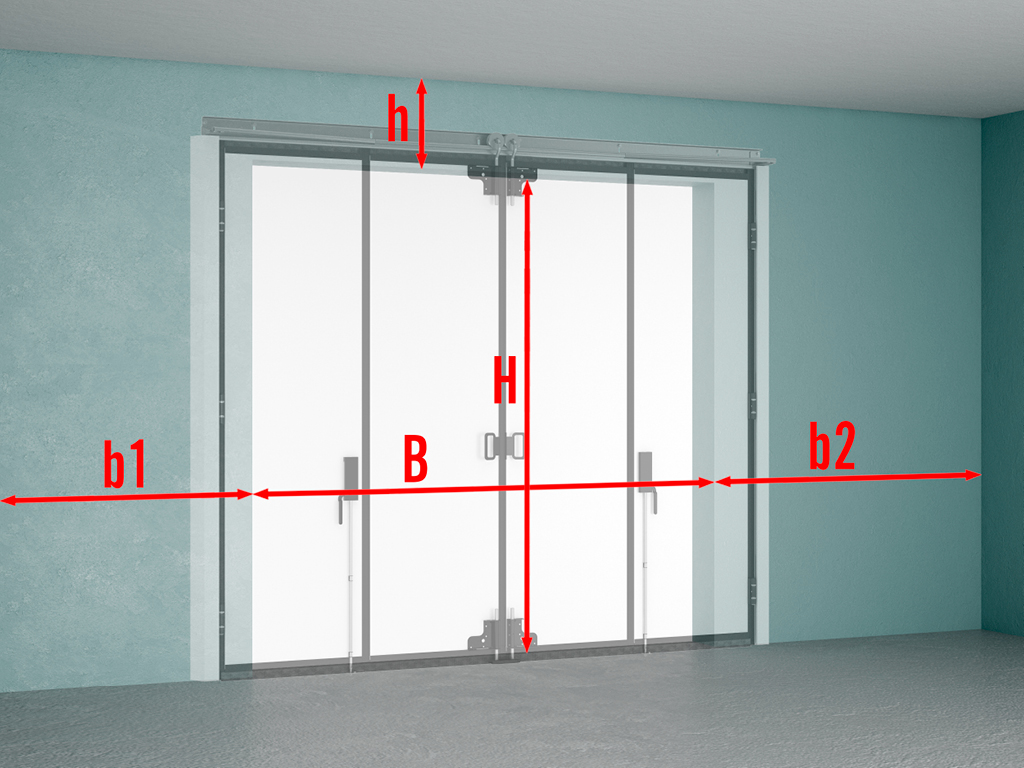

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 150 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

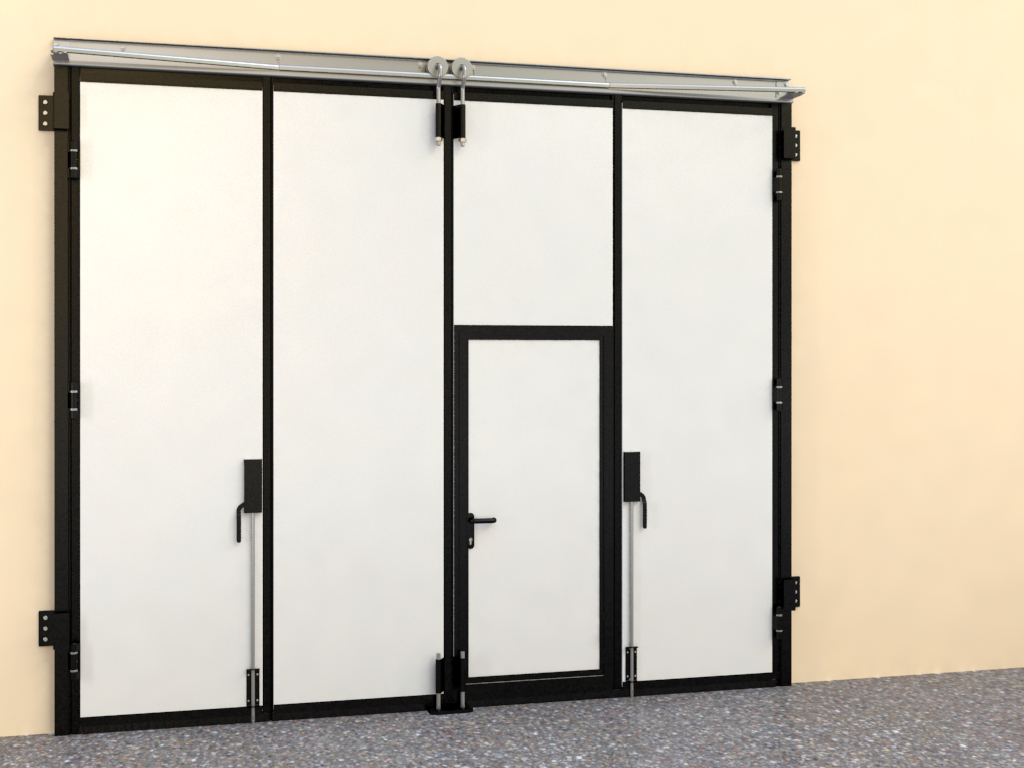

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

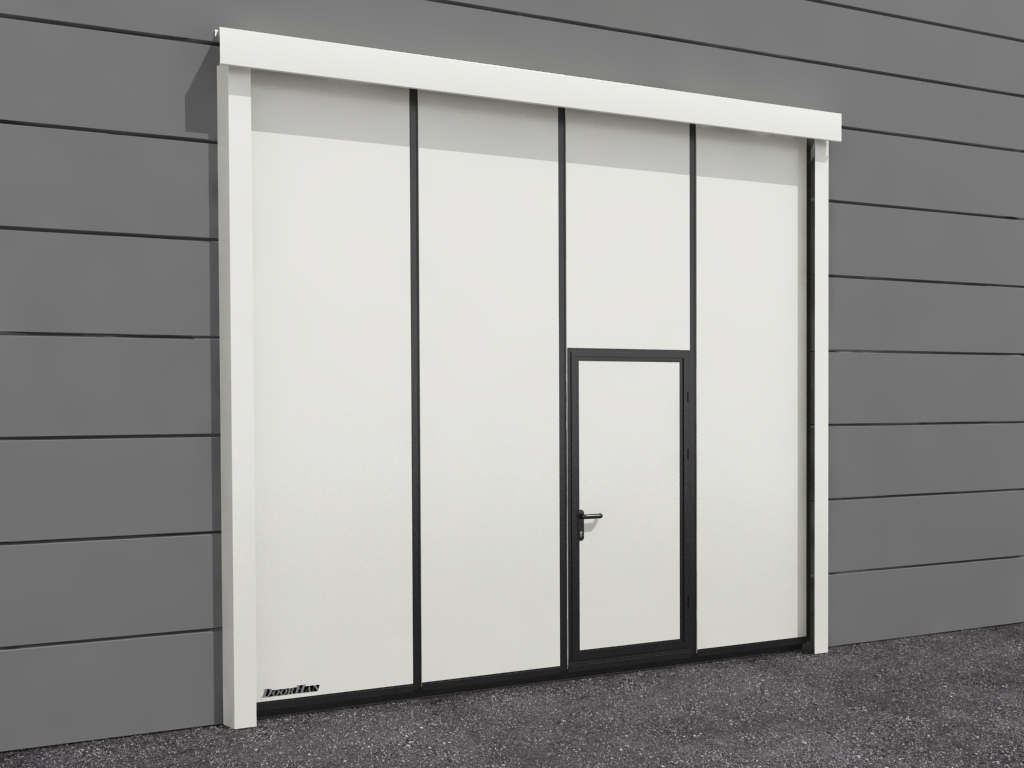

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Инструкция по монтажу «Промышленные складные ворота без нижней направляющей»

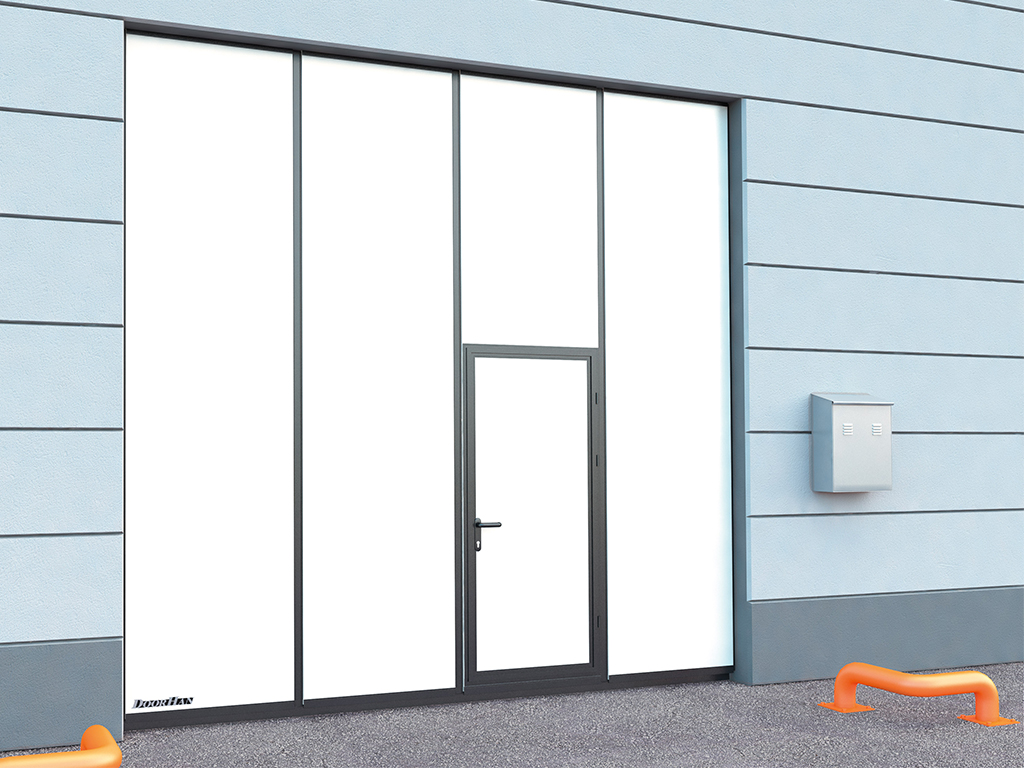

Складные ворота без нижней направляющей применяются для перекрытия проемов гаражей и боксов для хранения крупногабаритной техники

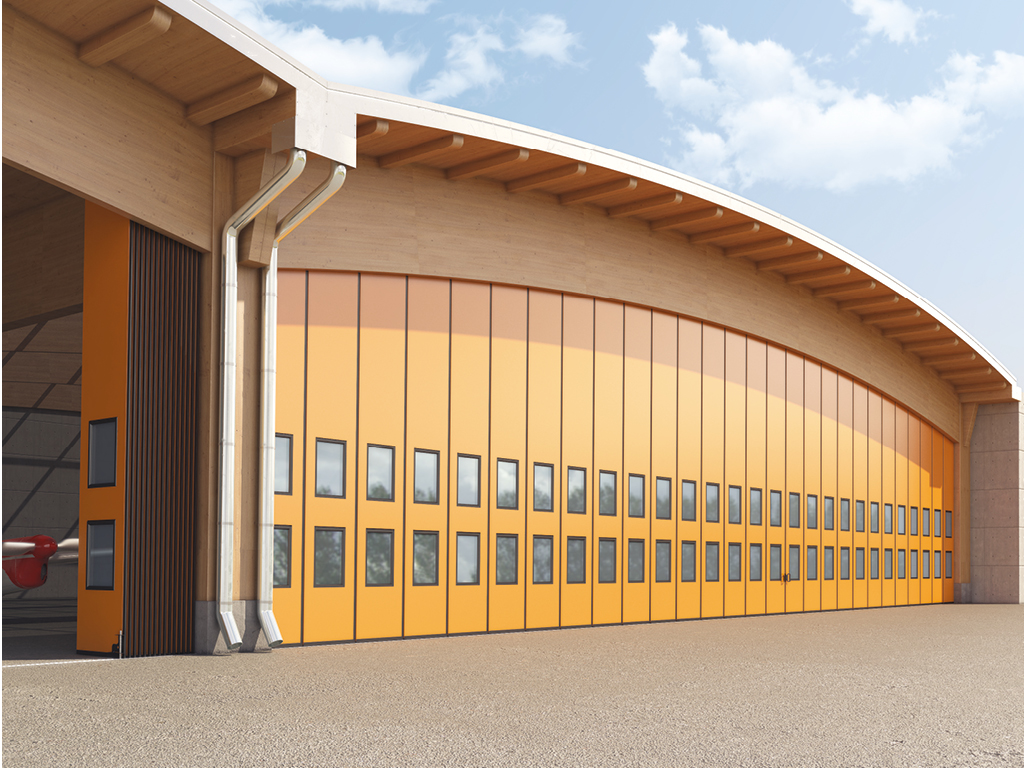

Складные ворота без нижней направляющей применяются для перекрытия проемов там, где предъявляются повышенные требования к уровню пола, например, в железнодорожных депо, эллингах

Складные ворота без нижней направляющей позволяют не создавать порог в зоне проезда. Такой вариант стоит рассмотреть там, где по полу перемещается техника или важна удобная уборка.
