Ангарные ворота шторного типа мультисекционные

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 (белый)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 3000 (красный)

RAL 9003 (белый)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 3000 (красный)

Базовая комплектация

Полотно ворот изготавливается из ПВХ-ткани с армированным слоем полиэстера, собранный таким образом, что образуется два плотных кармана с затянутым внутрь ПВХ-кордом

Верх полотна закреплен на металлоконструкции строительной части ангара с помощью узлов крепления, позволяющих регулировать натяжение тентов

Мотор-редукторы и барабаны опираются на надворотную балку металлоконструкции строительной части ангара

На свободном валу барабана установлен конечный выключатель, который срабатывает при достижении полотном крайних положений (открытого и закрытого) и останавливает мотор-редукторы

Валы выполнены из трубы

Для открывания/закрывания полотна ворот предусмотрены ремни

Система щеточных уплотнений, установленных в двух направлениях, надежно защищает стыки полотна ворот и проема, обеспечивая высокую герметичность

В нижней части ворот уплотнение выполнено в виде каплевидного кармана, надежно прилегающего к грунту

На колоннах по краям проема установлены направляющие для перемещения горизонтальных ферм и нижней балки

Подъемно-опускная промежуточная колонна перемещается при помощи электрической лебедки, которую дублирует специальное страхующее устройство

Управление механизмами ворот производится при помощи кнопочного пульта, расположенного на внешней стенке шкафа управления

Для безопасной работы ворот в проеме устанавливаются фотоэлементы

Для безопасной работы ворот по оси проема в верхней его части установлена световая и звуковая сигнализация, которая включается при работе мотор-редукторов

Дополнительная комплектация

Дополнительный блок управления подъемных ПВХ-ворот

Дополнительные фотоэлементы

Нестандартный цвет по карте RAL

Наименование	Значение	Примечание
Материал	Материал полотна	полиэстер с двумя слоями ПВХ (плотность 900 г/м²)
Материал	Материал несущих ферм и направляющих	алюминиевый сплав
	Механизм подъема	барабанно-ременный
Электродвигатель	Привод	электромеханический с остановкой по концевым выключателям и возможностью аварийного ручного открывания
Управление	Управление	стационарный кнопочный пульт
	Уплотнения боковые	щеточного типа, двунаправленные по передним и задним примыканиям полотна ворот к боковым направляющим
	Уплотнение верхнее	полиэстер с двумя слоями ПВХ
	Уплотнение нижнее	полиэстер с двумя слоями ПВХ с утяжелителем
	Сигнальные устройства	световая и звуковая сигнализация
	Аварийное открывание	ручной рукояткой при расторможенных мотор-редукторах
	Система безопасности	фотоэлементы, датчик безопасности нижнего профиля (опция)
Мощность, Вт	Мощность одного привода	3–9,2 кВт в зависимости от размеров ворот
Напряжение питания, В	Питание	380 В, 3 фазы 50 Гц
Максимальное время открывания/закрывания, сек	Время подъема полотна и промежуточных направляющих	180 и более (зависит от размеров ворот)
Диапазон рабочих температур, °С	Диапазон рабочих температур	от -35 до + 35 °C
Класс защиты IP	Класс защиты	IP 65

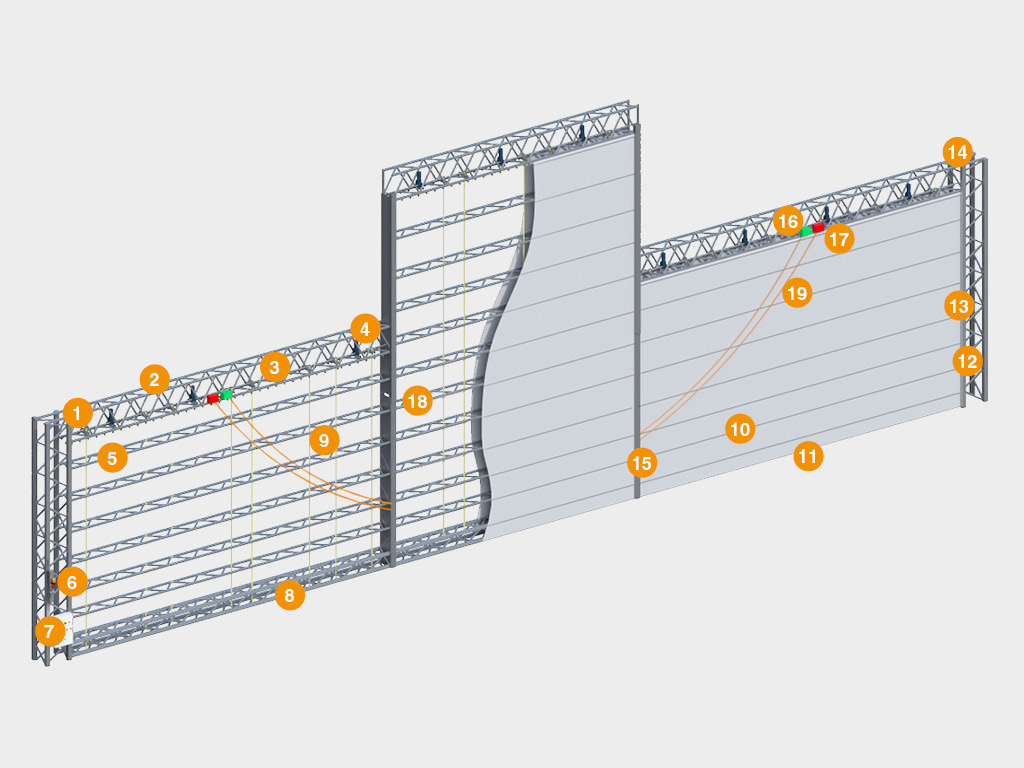

Конструкция

Боковые направляющие
Верхняя балка
Вал
Мотор-редуктор
Горизонтальная ферма
Световая и звуковая сигнализация
Шкаф управления
Нижняя балка
Ремни
ПВХ-полотно ворот
Нижнее уплотнение
Фотоэлементы
Боковое уплотнение
Несущий портал (опция)
Подъемно-опускная промежуточная колонна
Электрическая лебедка для подъема колонны
Страхующее устройство при поднятии-опускании колонны
Шарнир подъемно-опускной промежуточной колонны
Трос для поднятия-опускания промежуточной колонны

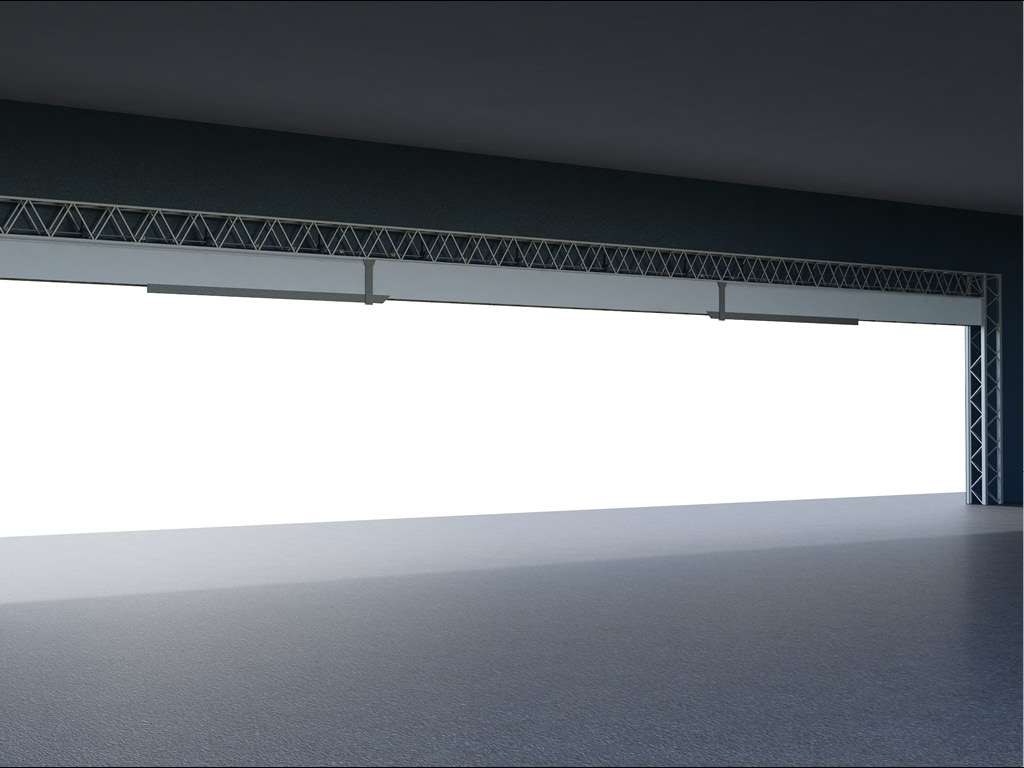

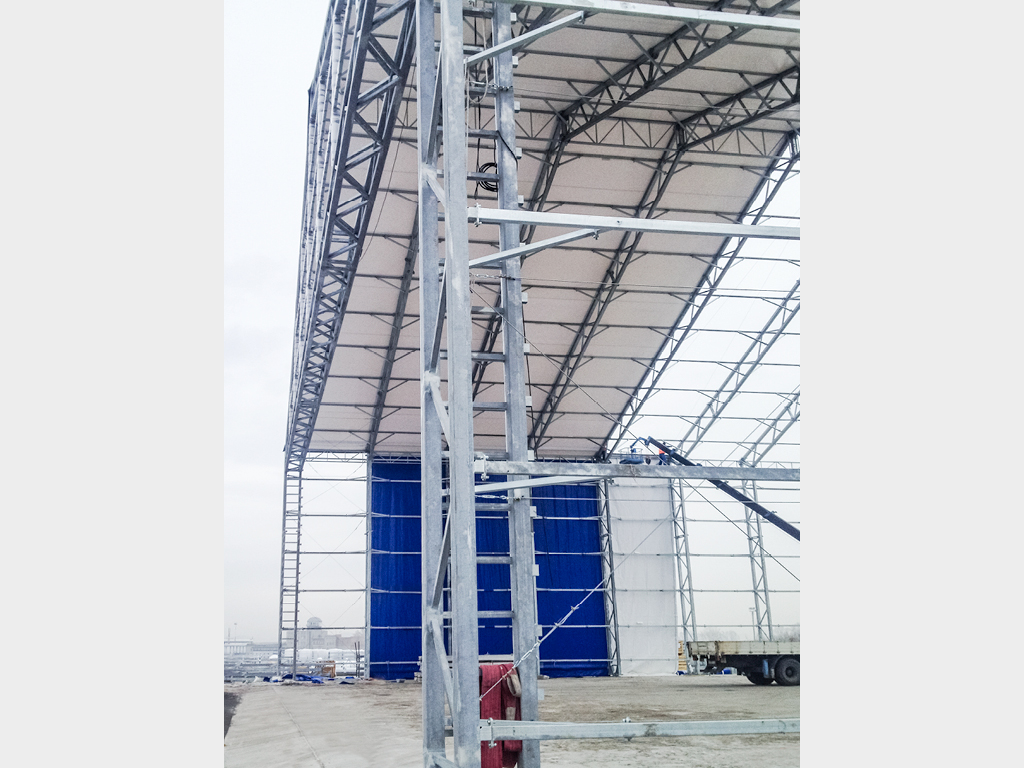

Проем под установку ворот выполняет заказчик по техническому заданию изготовителя. К началу монтажных работ заказчик подводит силовое питание к объекту.

Работы по монтажу производятся в соответствии с разработанным и утвержденным заказчиком проектом производства работ (ППР), а также с альбомом «Инструкция по монтажу, пуску и обкатке ворот». Перед сдачей ворот в эксплуатацию приемо-сдаточной комиссии проводится проверка работы ворот в соответствии с альбомом «Программа и методика испытаний».

Инструкция по монтажу подъемных ПВХ ворот

Авиационные ангары для хранения и обслуживания вертолетов и широкофюзеляжных самолетов

Судостроительные эллинги для окончательной сборки судов

Эллинги для хранения и обслуживания дирижаблей

Складские и технологические помещения

Это разновидность промышленных секционных ворот, предназначенная для очень широких и высоких проёмов. Конструкция состоит из нескольких независимых полотен (секций), между которыми устанавливаются подъёмные промежуточные стойки. Благодаря этому ширина проёма практически не ограничена.
