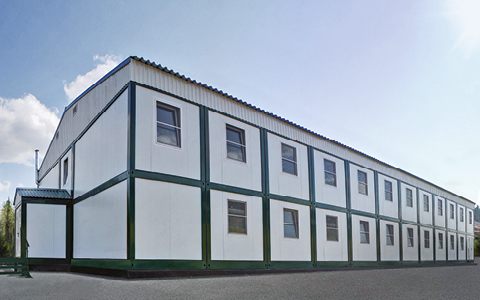

МОДУЛЬНЫЕ ЗДАНИЯ ИЗ СБОРНО-РАЗБОРНЫХ БЛОК-КОНТЕЙНЕРОВ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый

Индивидуальный цвет по RAL-карте

Типы поверхности

RAL 9003 белый

Индивидуальный цвет по RAL-карте

Возможна дополнительная облицовка стен панелями под дерево

Гладкая

Трапеция

Волна

Базовая комплектация

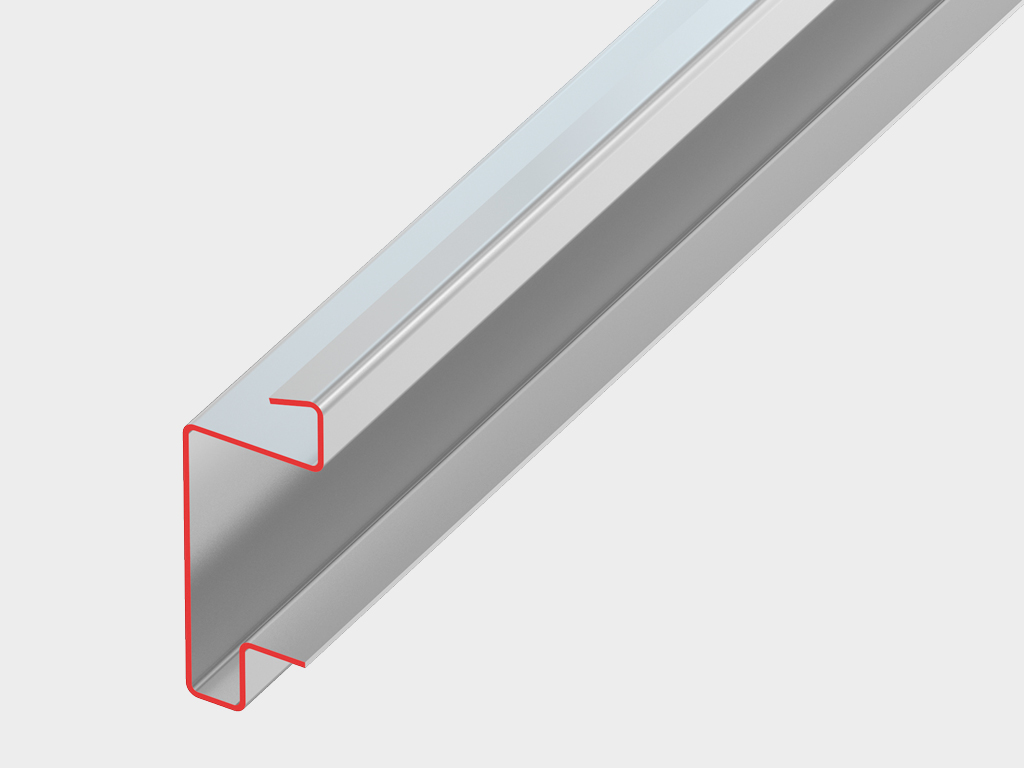

Специальная конструкция профиля рамы обладает высокой несущей способностью

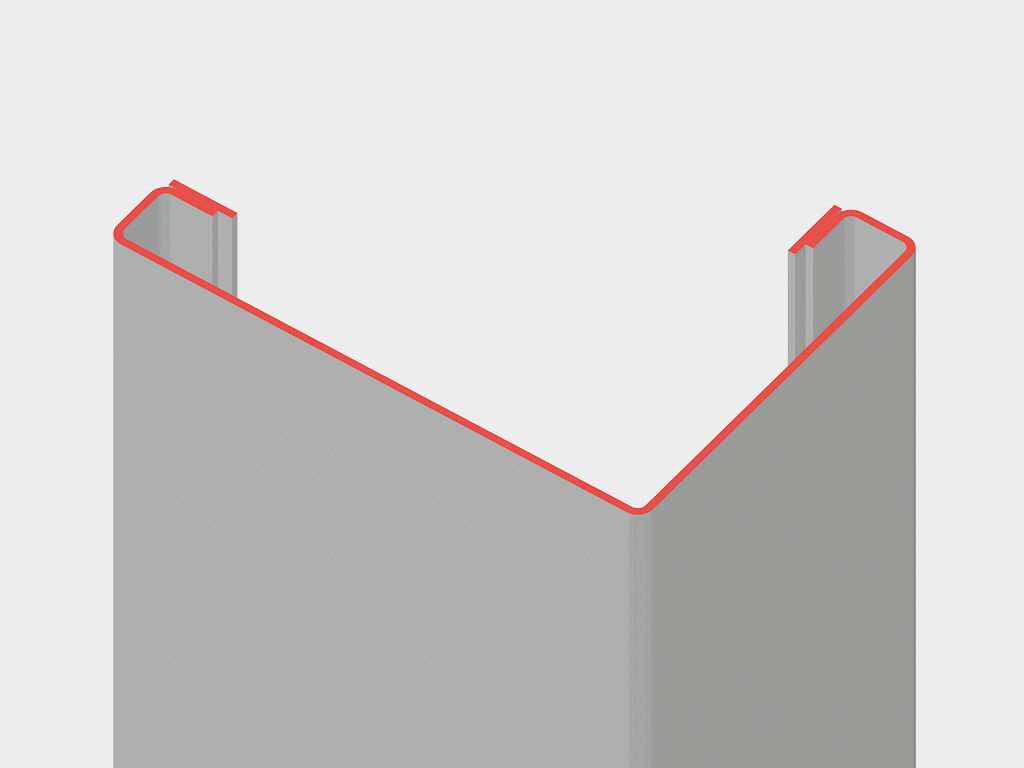

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей

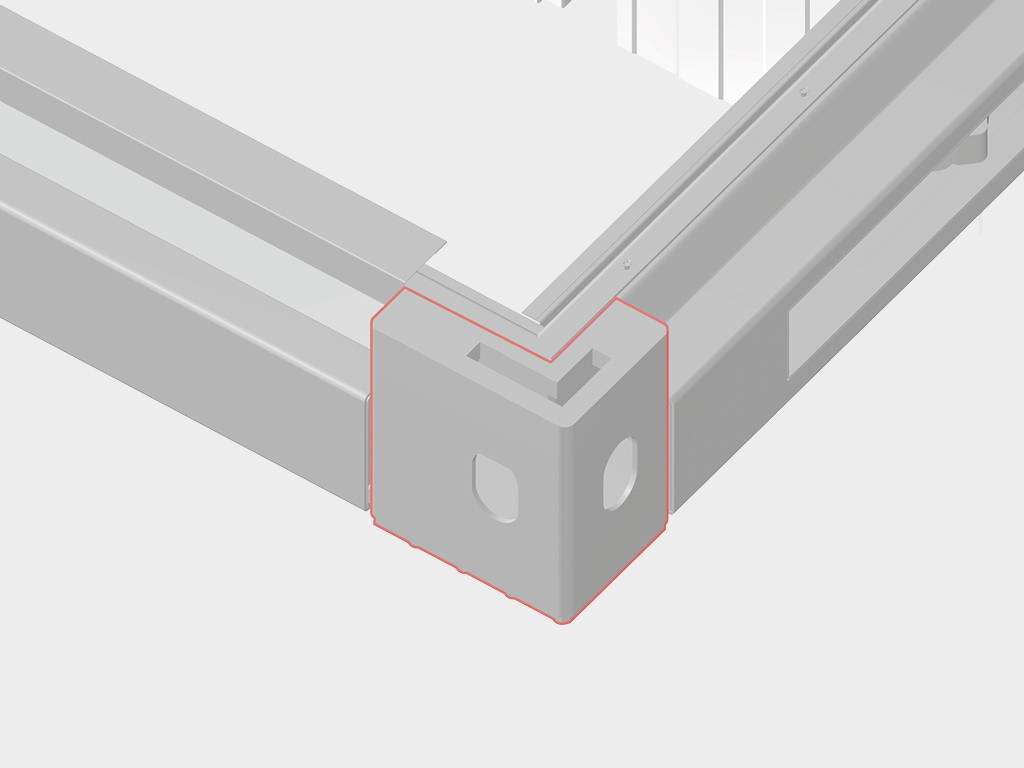

Угловой элемент рамы обеспечивает разъемное соединение конструкции

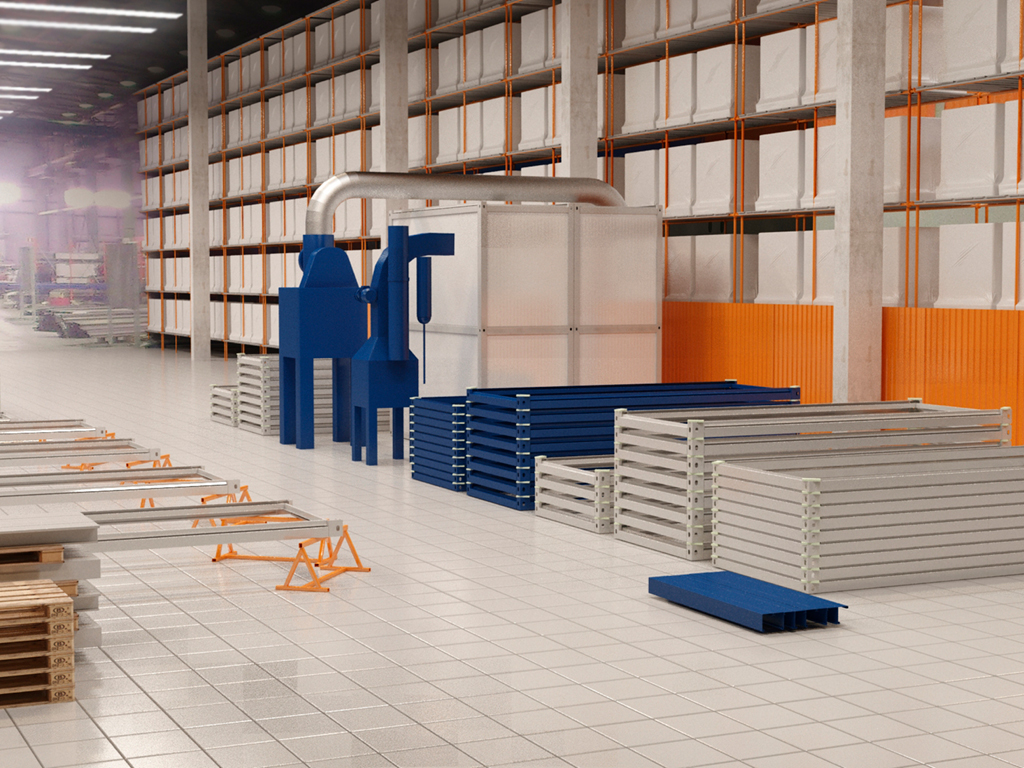

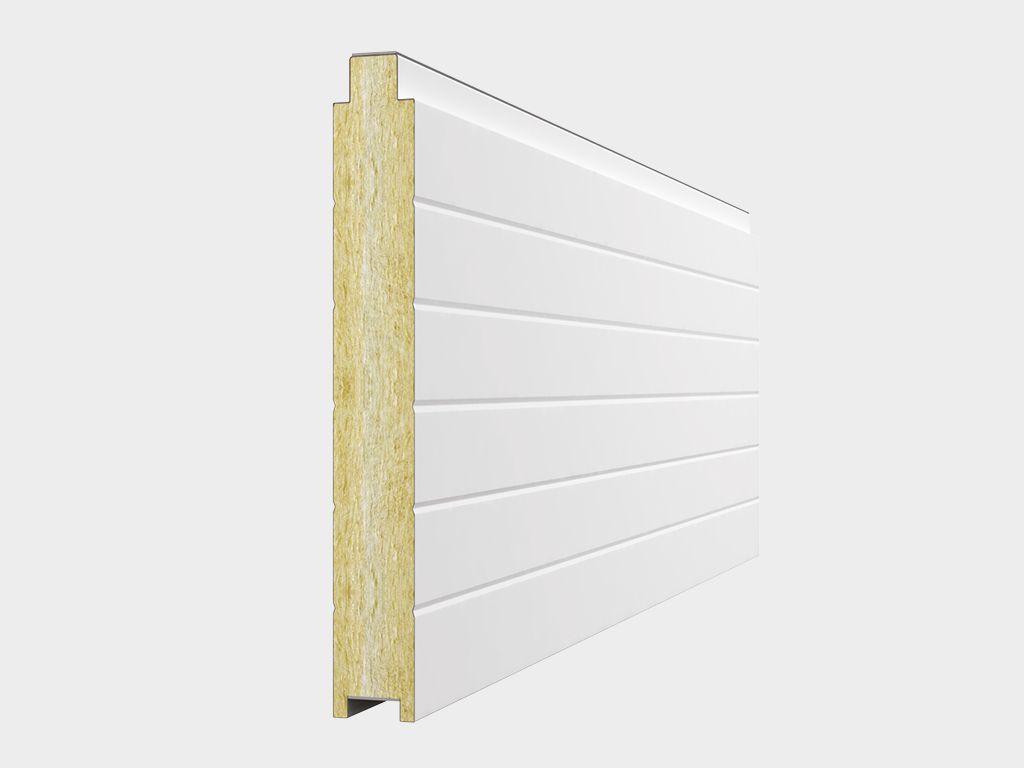

Сэндвич-панели изготавливаются на современных автоматических линиях

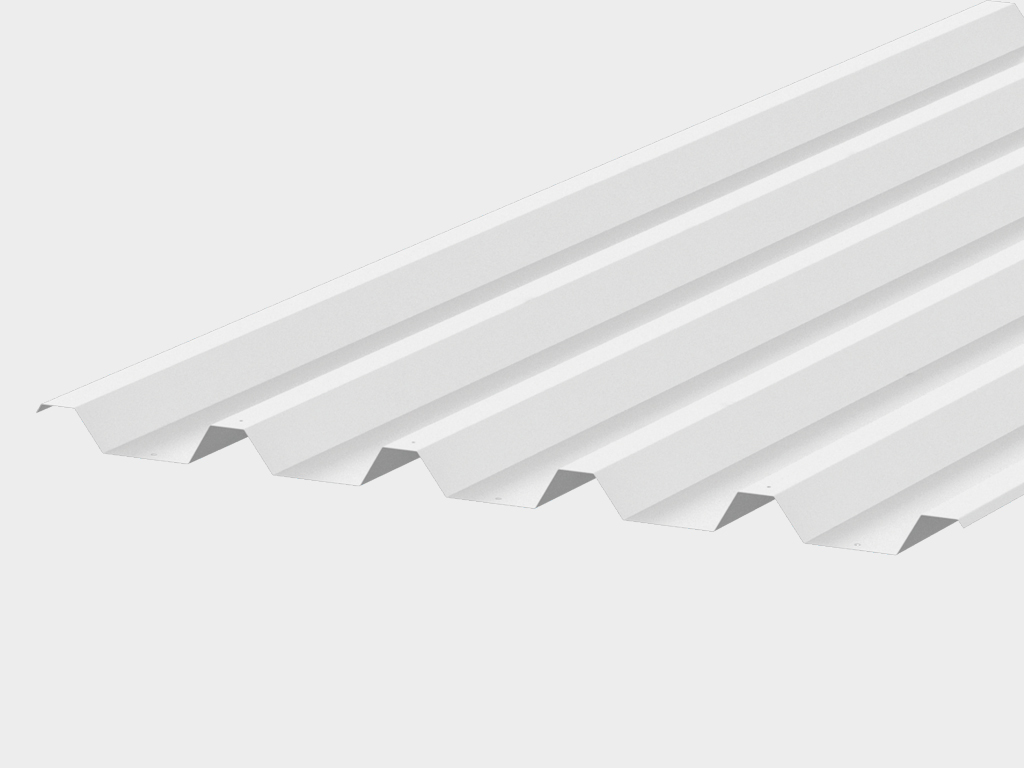

Кровельным материалом служит профлист

Дополнительная комплектация

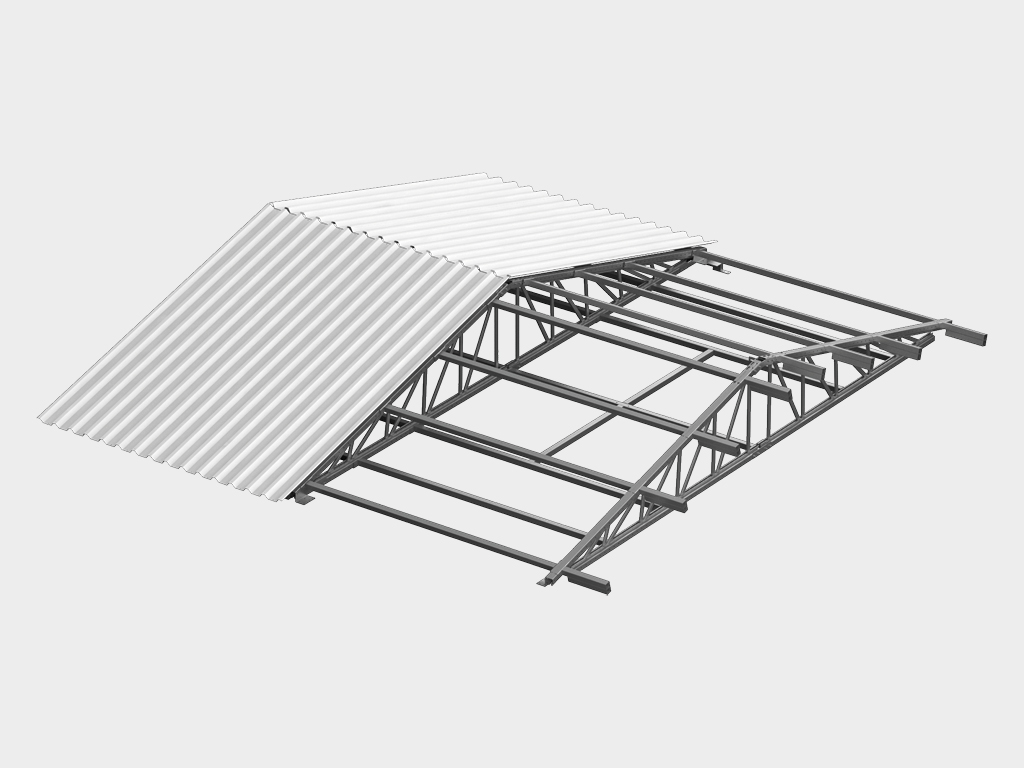

Конструкция дополнительной кровли

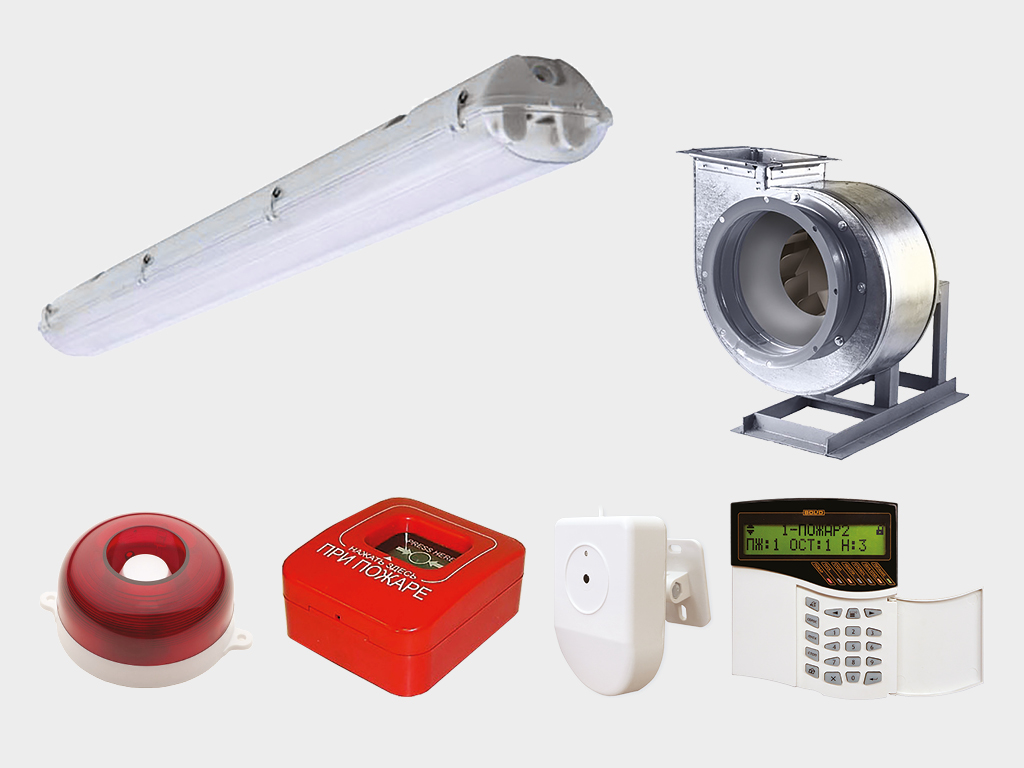

Оснащение инженерными системами

Комплект крыльца с козырьком

Лестница наружного исполнения

Лестница внутреннего исполнения

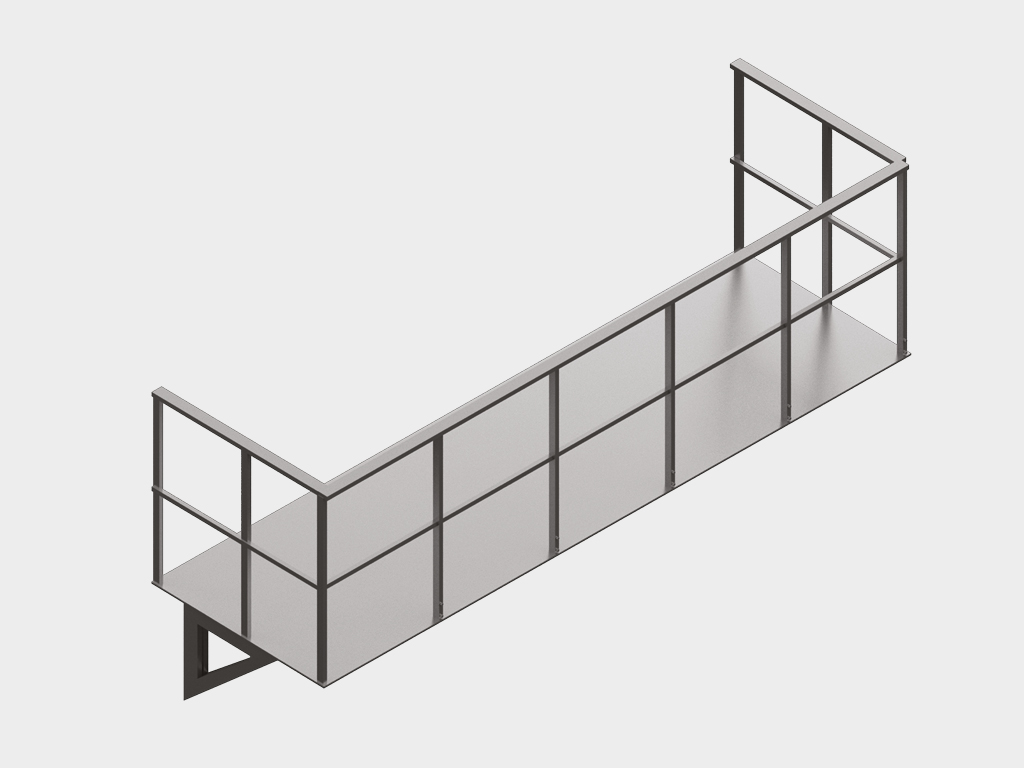

Дополнительные металлоконструкции

Наименование	Значение	Примечание
Диапазон рабочих температур, °С	-50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м²	устанавливается СП 20.13330.2011 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м²	150 кг/м²	на кровельно-потолочную раму блок-контейнера
Снеговая нагрузка, кг/м²	устанавливается СП 20.13330.2011 «Нагрузки и воздействия»	на дополнительную конструкцию общей кровли
Теплоизолятор	минеральная плита 100 кг/м³, минеральная плита 40 кг/м³, пенополиуретан, пенополиизоцианурат	* используется толщиной 80 мм; дополнительно выполняет функцию звукоизолятора
Теплопроводность, Вт/м*°С	0,042–0,045	минеральная плита
Теплопроводность, Вт/м*°С	0,022–0,024	пенополиуретан, пенополиизоцианурат
Толщина, мм	80*; 100; 150; 200	стандартная теплоизоляция рам и внешнего стенового ограждения (сэндвич-панелей) блок-контейнеров; * толщина указана только для теплоизолятора пенополиуретан и пенополиизоцианурат
Толщина, мм	80*; 100; 150	стандартная толщина звукоизолятора внутреннего стенового ограждения (сэндвич-панелей) блок-контейнеров; * толщина указана для теплоизолятора пенополиуретан и пенополиизоцианурат
Этажность	до 3 этажей
Срок службы, лет	20	указан средний показатель
Ресурс, циклов	5	указан ресурс сборно-разборности блок-контейнеров и их соединения в модульные здания без потери качества
Вес изделия, кг	в зависимости от количества блок-контейнеров и комплектующих модульных зданий

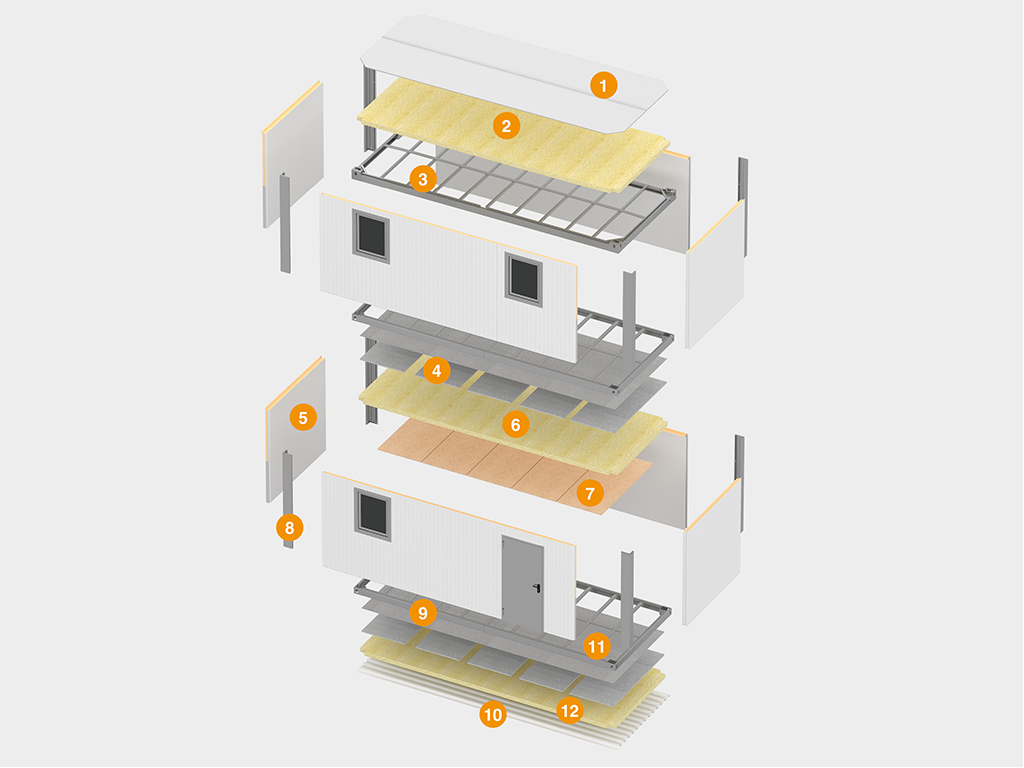

Конструкция

Панели фальцевые кровли блок-контейнера на основе стального оцинкованного листа с полимерным покрытием
Теплоизоляция рамы покрытия с паро- и гидроизоляционной мембраной
Силовой стальной каркас рамы покрытия
Основное несущее покрытие пола — цементно-стружечная плита толщиной 20 мм
Стеновая сэндвич-панель внешнего ограждения
Теплоизоляция рамы перекрытия с паро и гидроизоляционной мембраной
Основное покрытие потолка с отделкой ламинацией
Угловая несущая стойка на болтовых соединениях с рамами покрытия, перекрытия и основания
Финишное покрытие пола
Внешнее ограждение рамы основания
Силовой каркас рамы основания
Теплоизоляция рамы основания с паро- и гидроизоляционной мембраной

На этапе подготовки строительной площадки к установке блок-контейнера или модульного здания необходимо:
Получить планировочное решение и схему опорных точек блок-контейнера или модульного здания.
Проанализировать вопросы, связанные с устройством фундамента на строительной площадке, связанные со скрытыми коммуникациями.

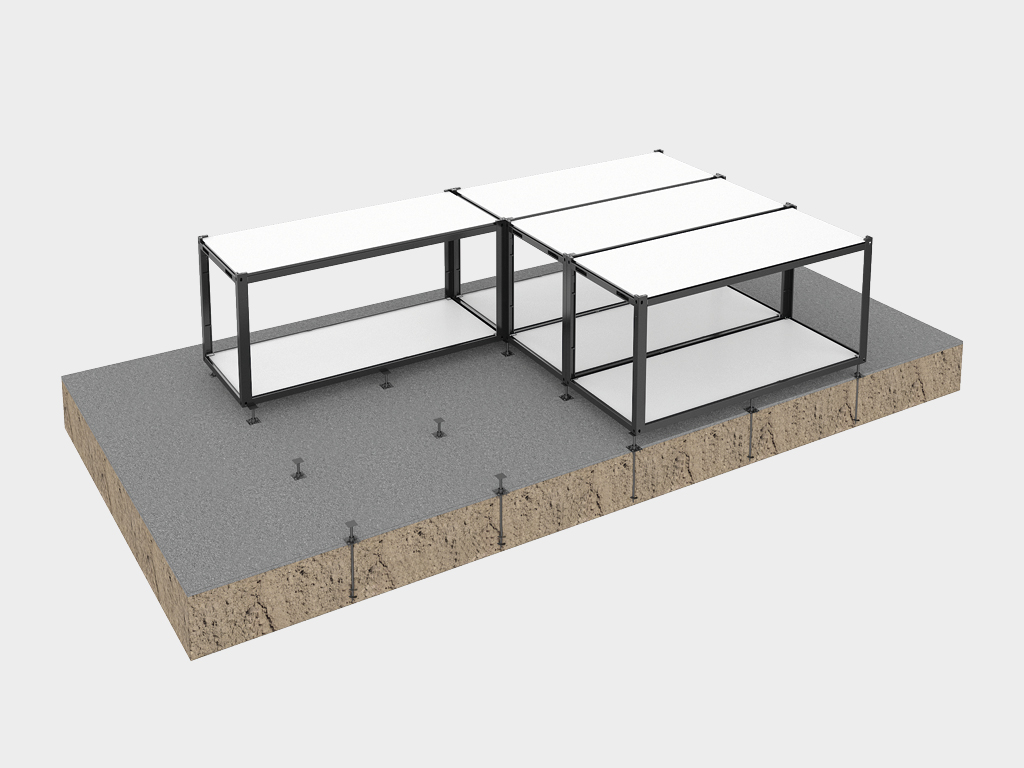

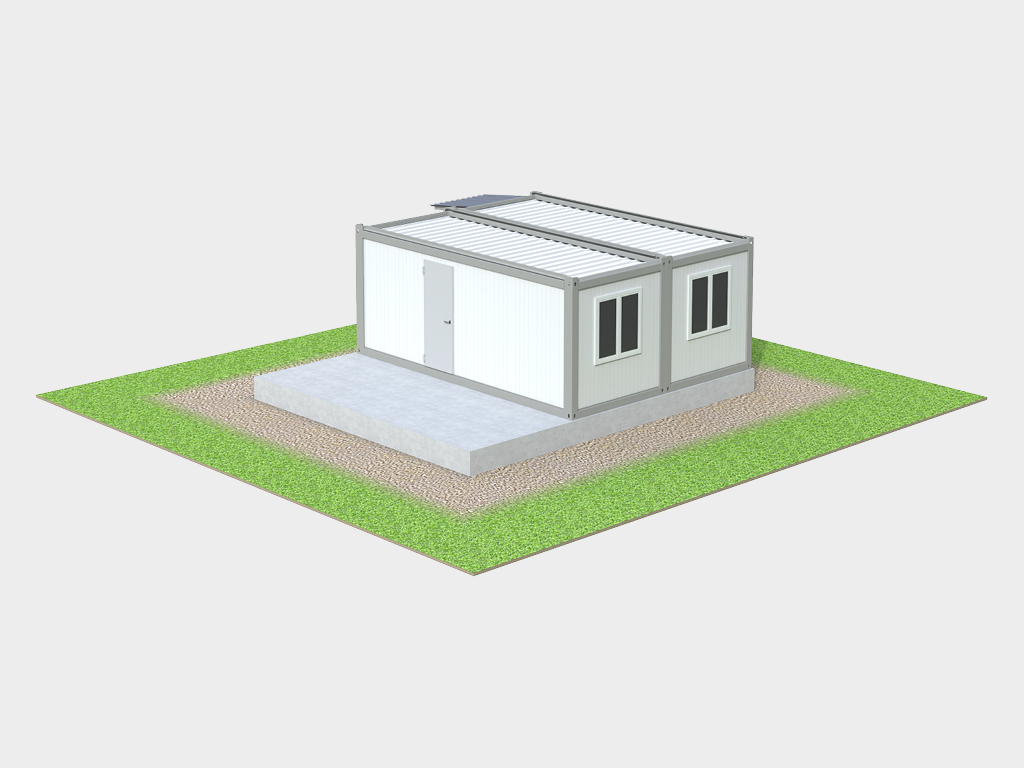

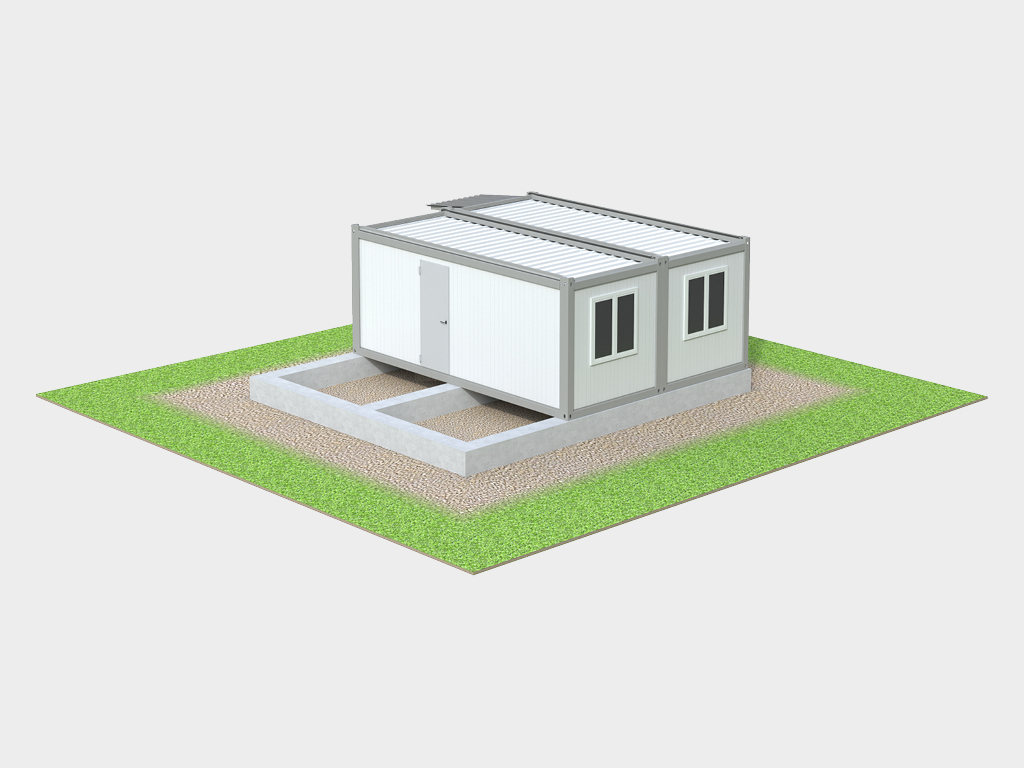

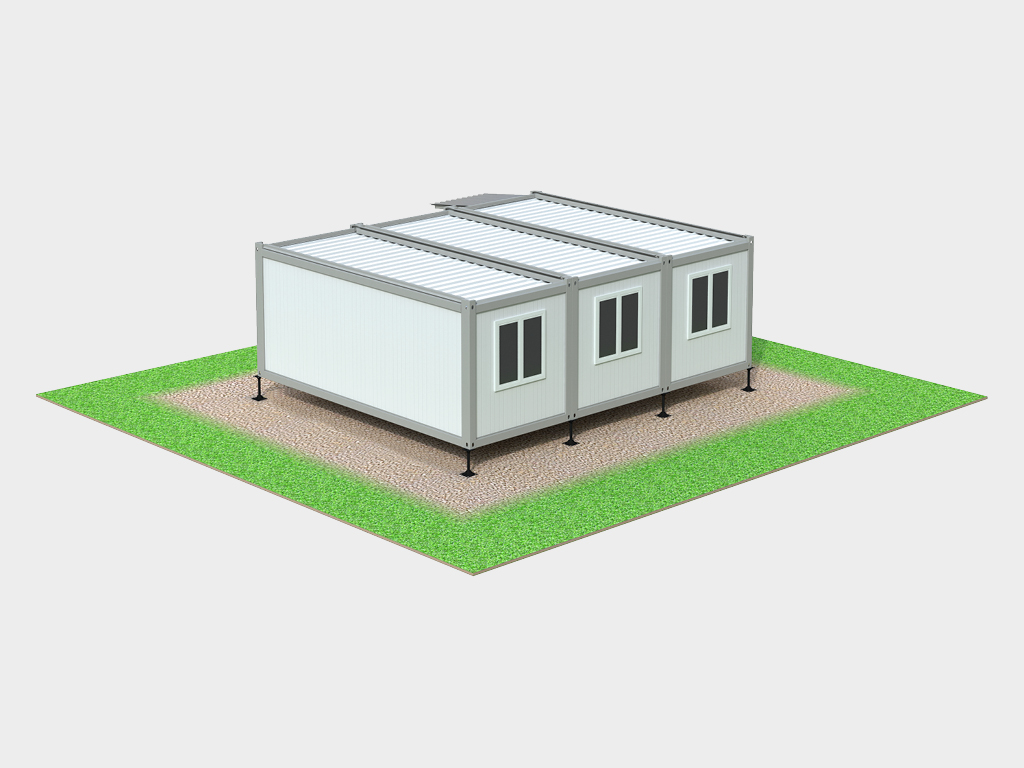

Выбрать оптимальный фундамент для обеспечения установки блок-контейнера или модульного здания.
Осуществить приемку фундамента, контролировать устройство опорных точек блок-контейнеров в единой горизонтальной плоскости и размерность в соответствии со схемой.
Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-контейнеров или модульных зданий, восприятию нагрузок от конструкции блок-контейнеров или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
