ДВЕРЬ ПРОМЫШЛЕННАЯ РАСПАШНАЯ ДЛЯ ОХЛАЖДАЕМЫХ ПОМЕЩЕНИЙ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

Типы поверхности

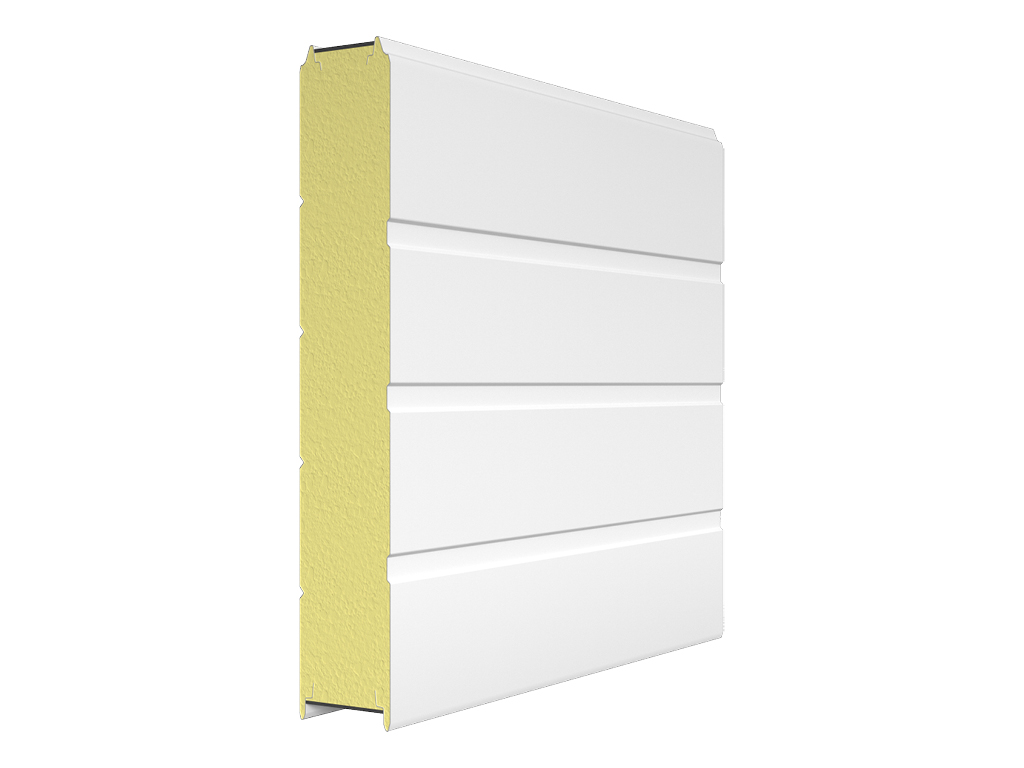

Широкая полоса (с внешней стороны)

Доска (с внутренней стороны)

Гладкая

Базовая комплектация

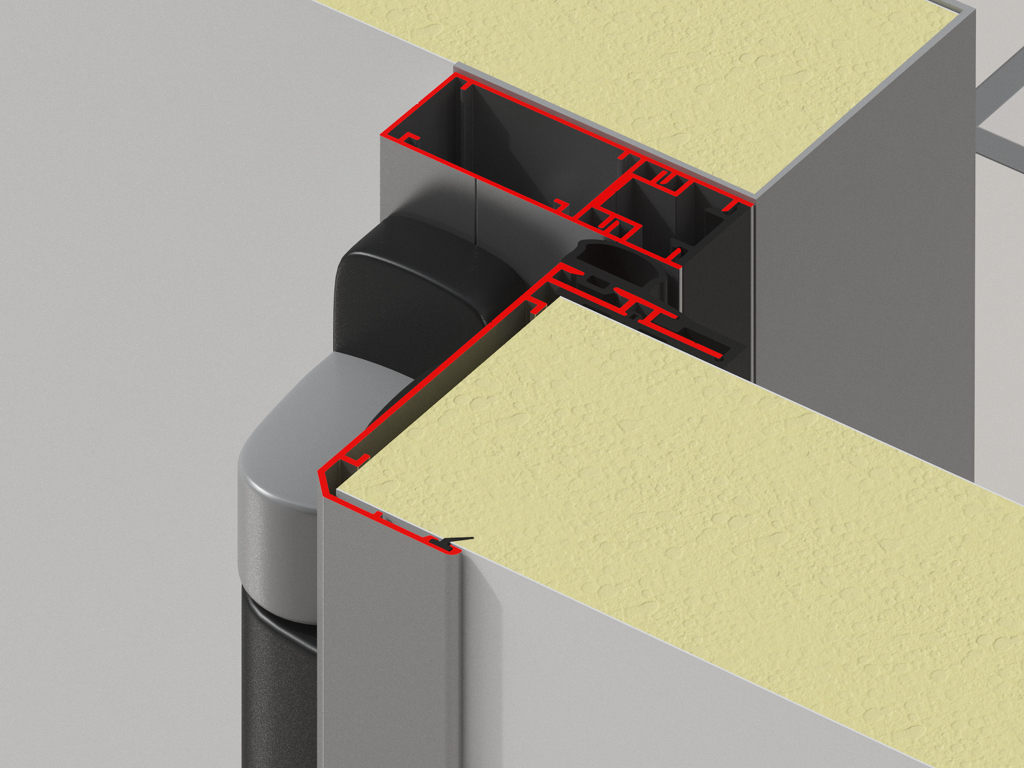

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа обогрева

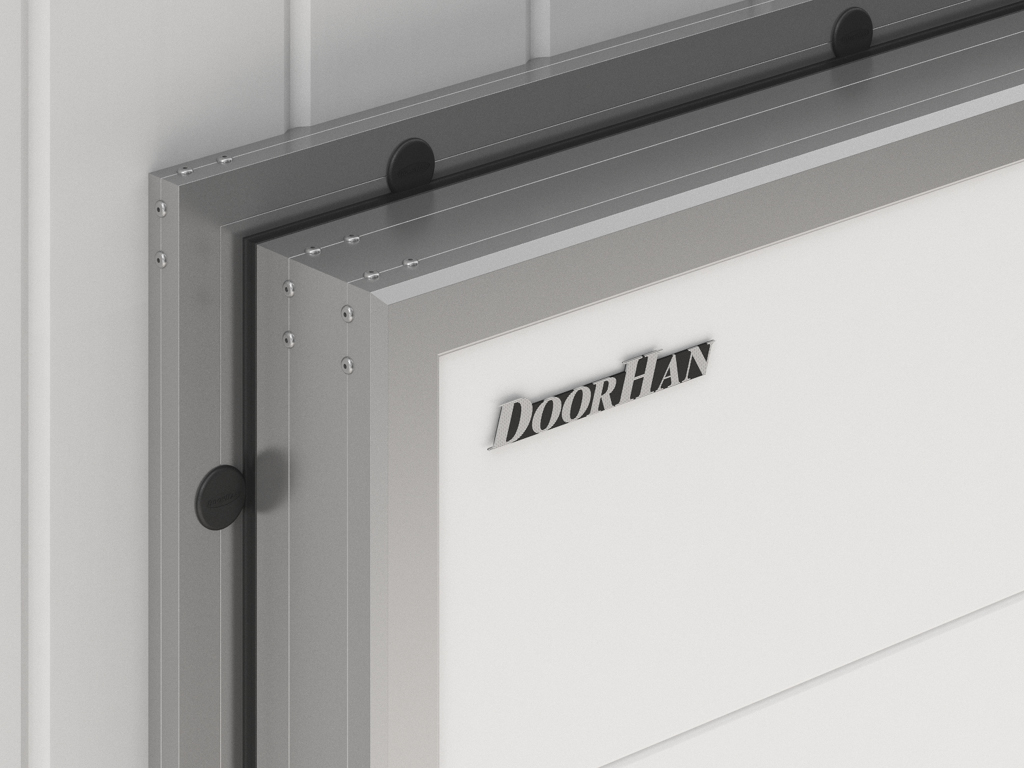

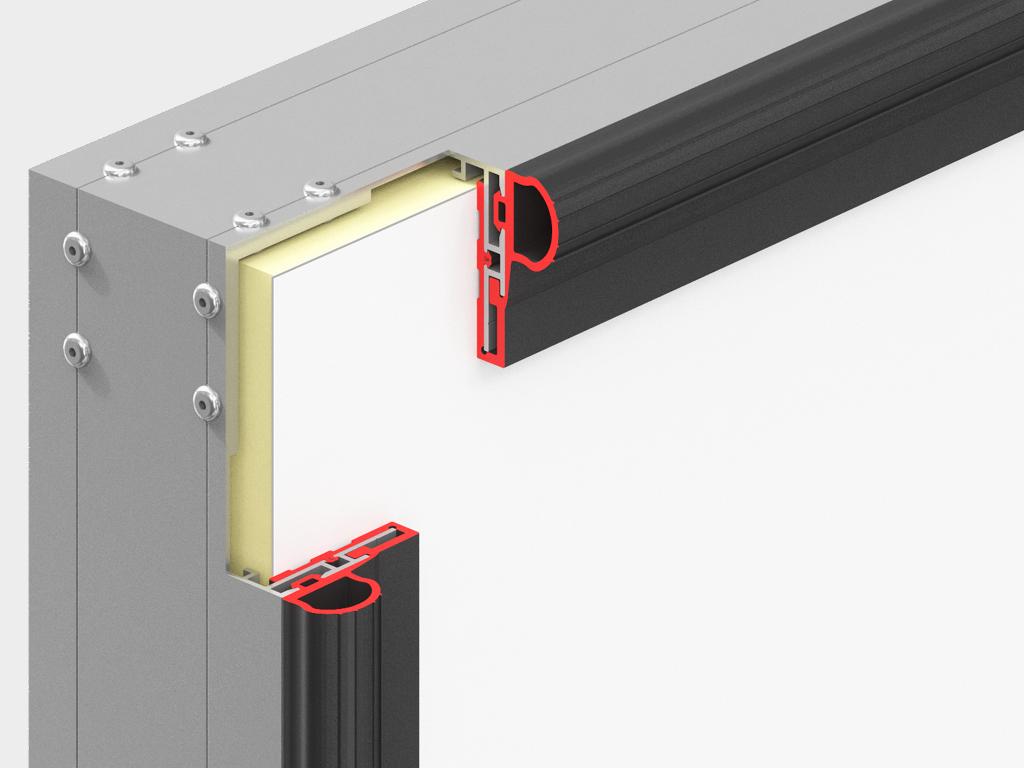

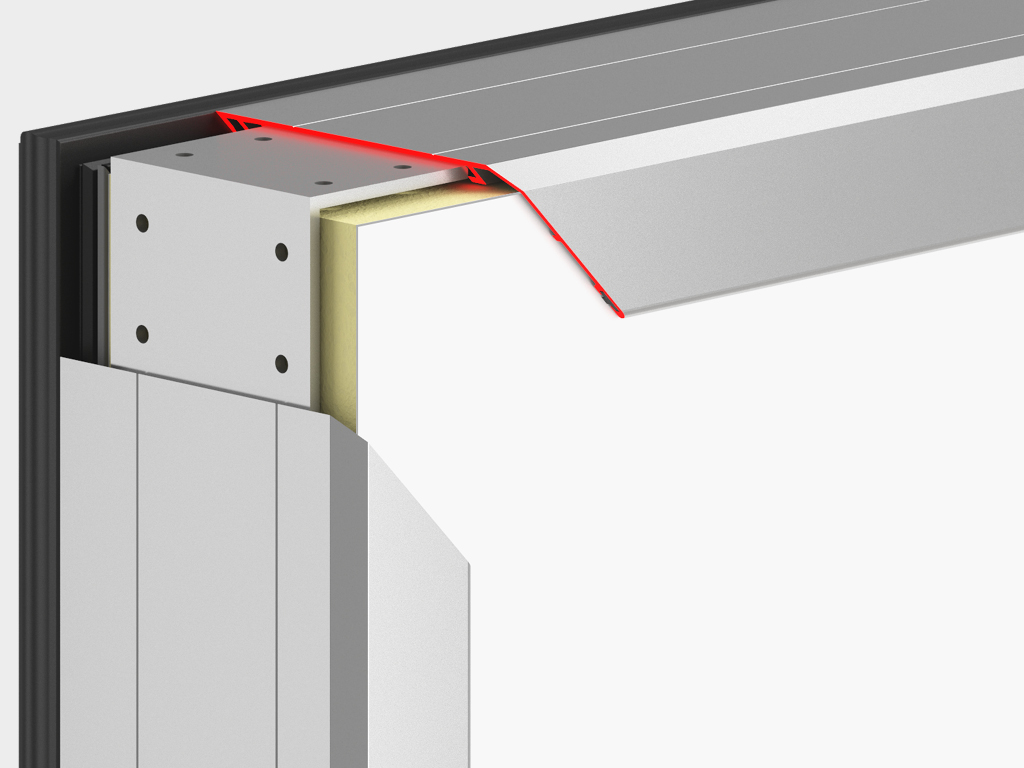

Уплотнитель периметра полотна двери

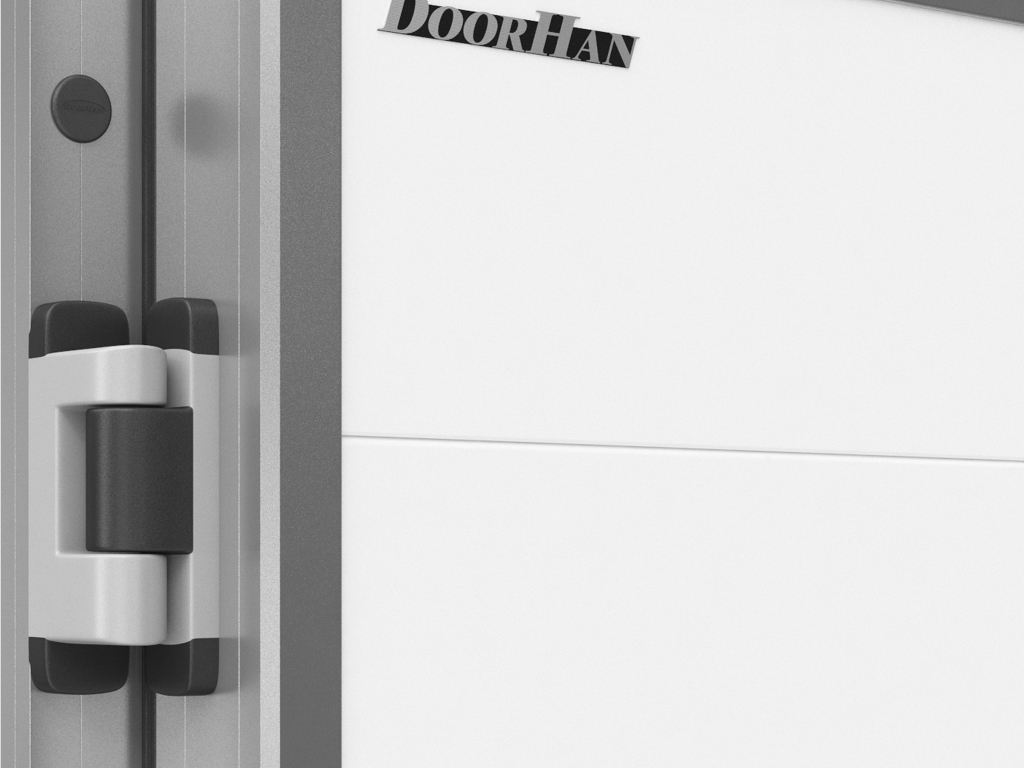

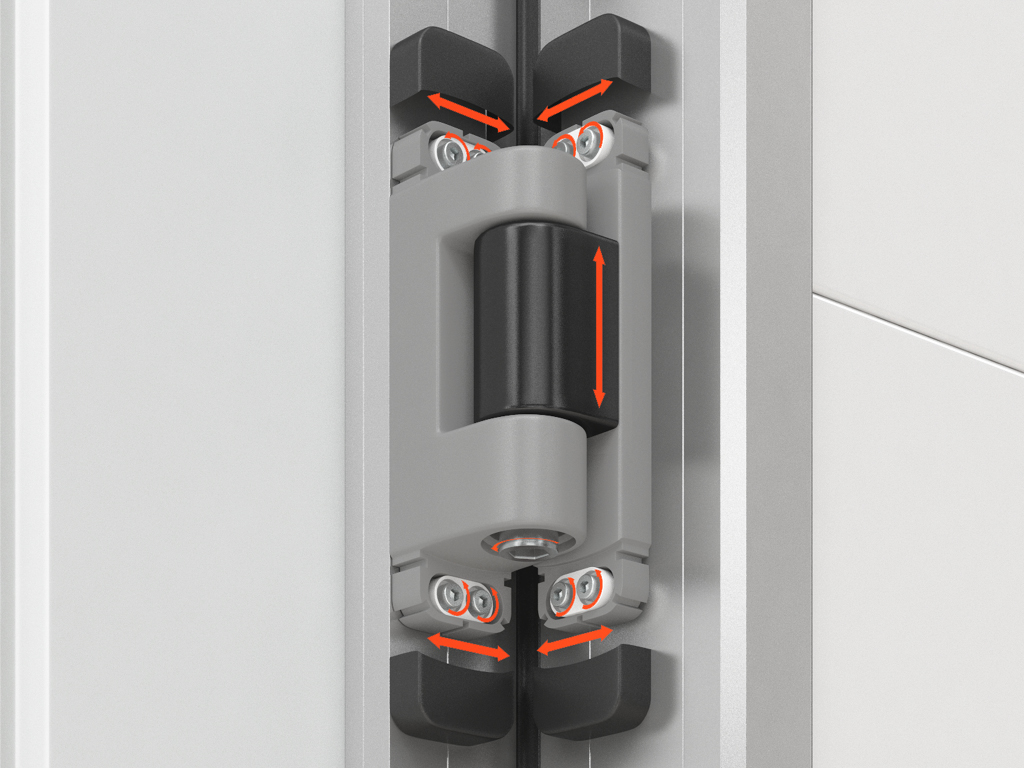

Комплект подъемных петель, регулируемых в 3 плоскостях

Комплект теплоизоляционных панелей в алюминиевом каркасе

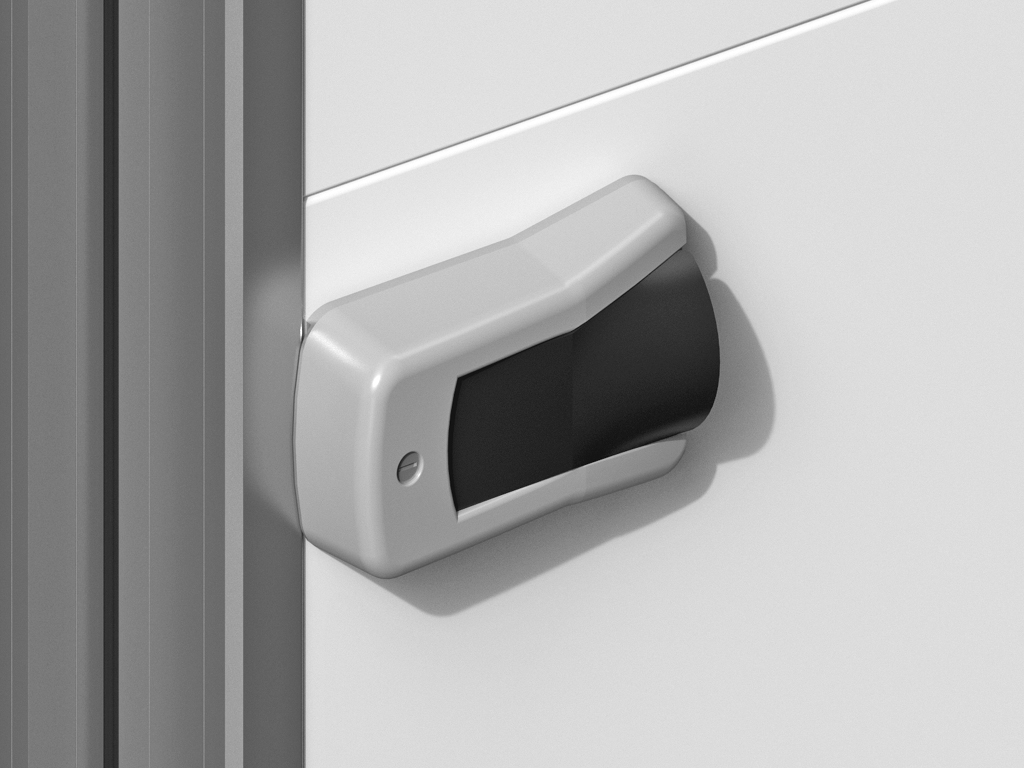

Ручка с замком и системой аварийного выхода

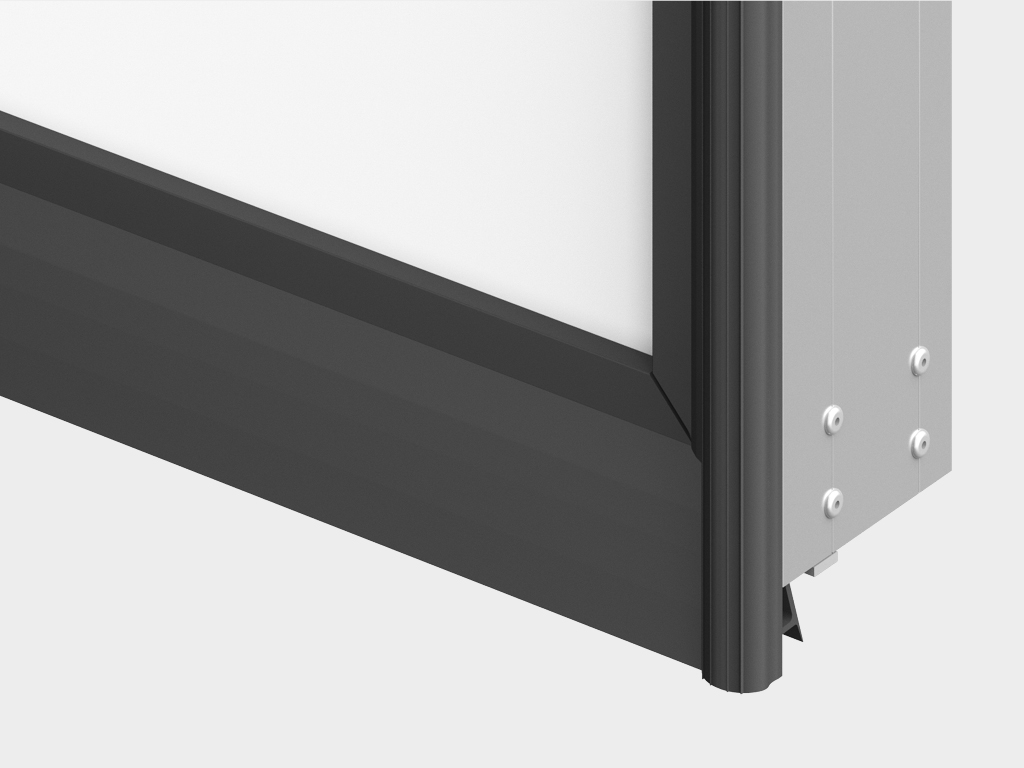

Нижний уплотнитель

Дополнительная комплектация

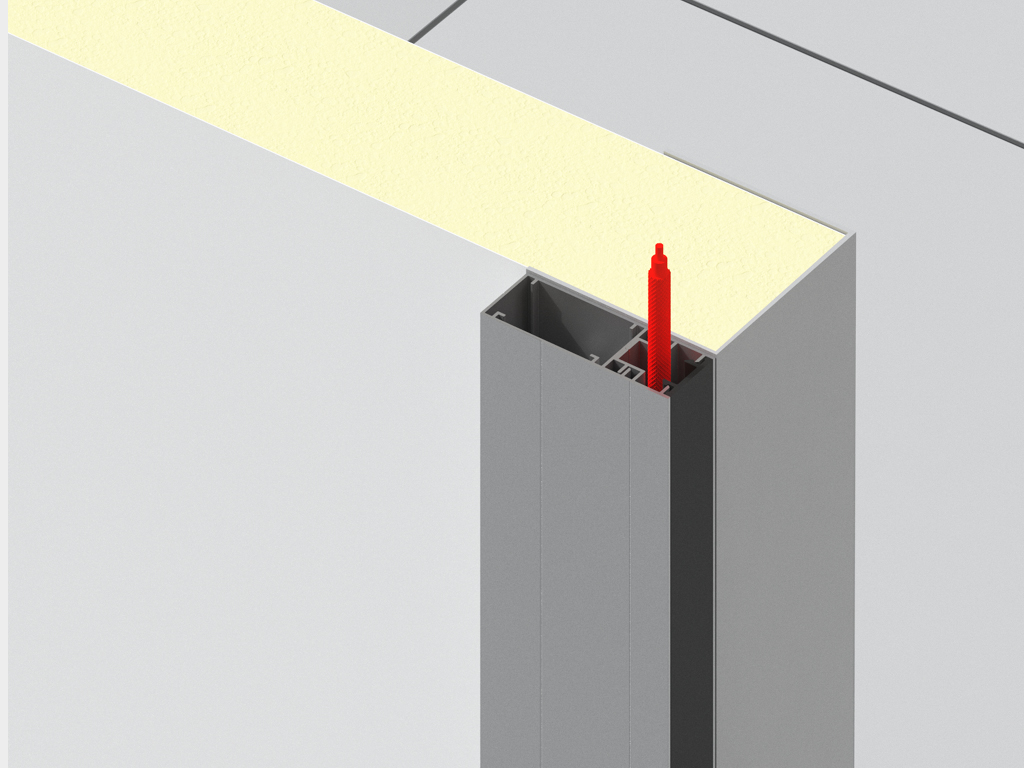

Внутренняя алюминиевая рама для обеспечения жесткости проема

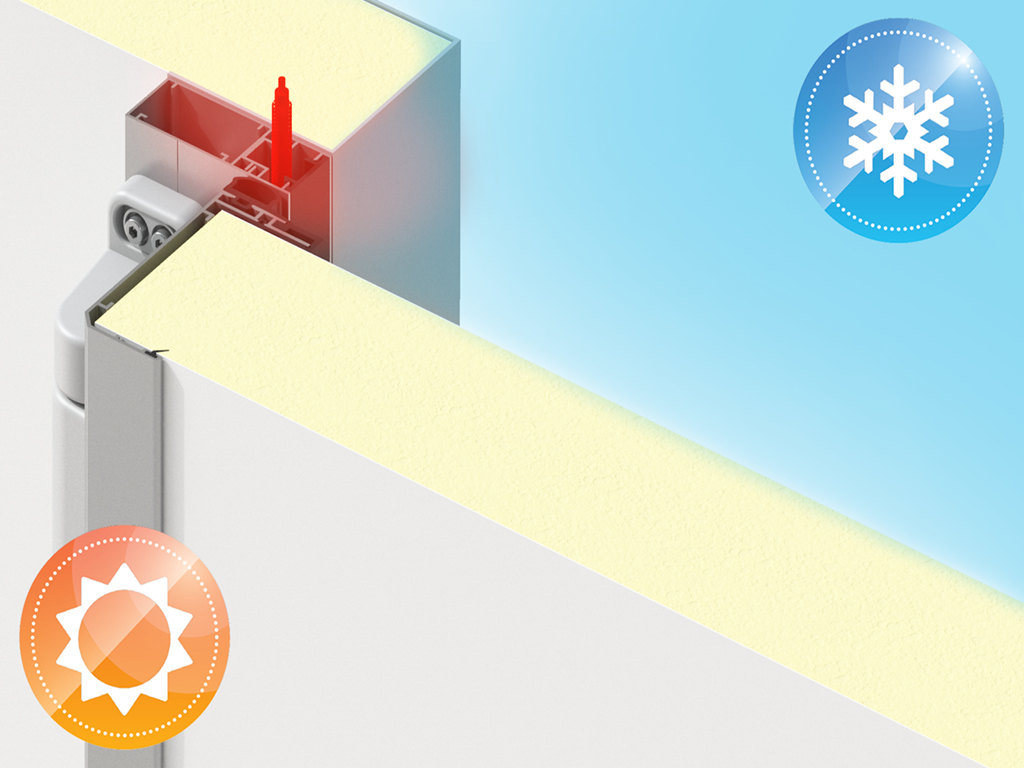

Обогрев полотна двери

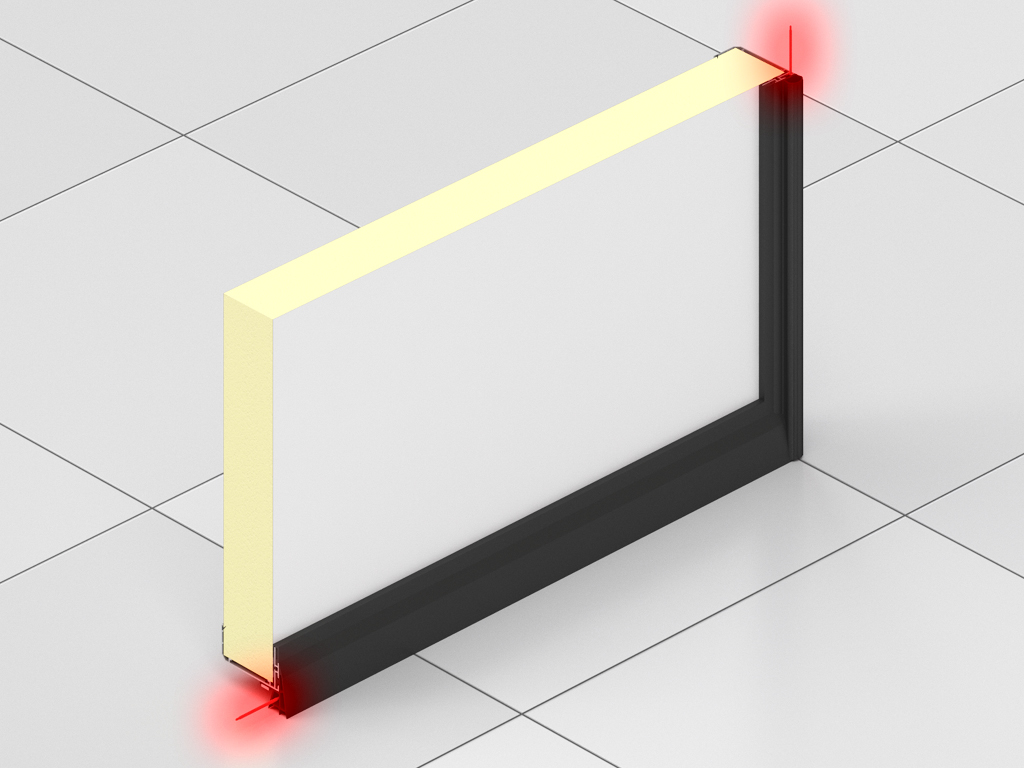

Обогрев периметра рамы для низкотемпературных дверей

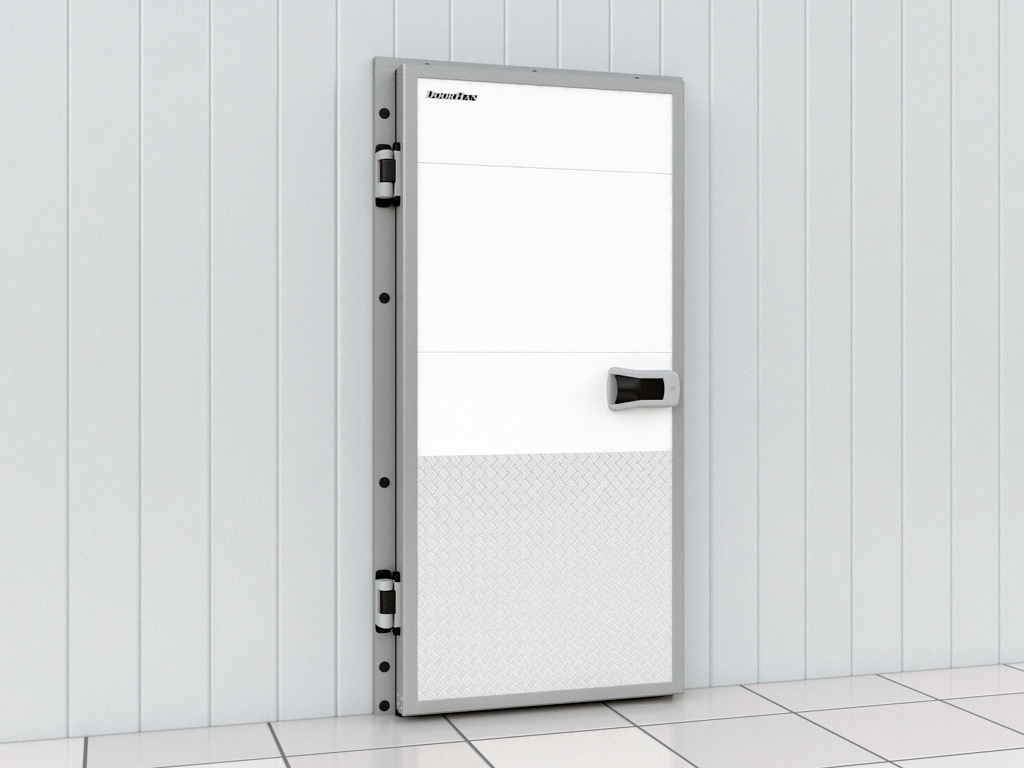

Защитный бампер

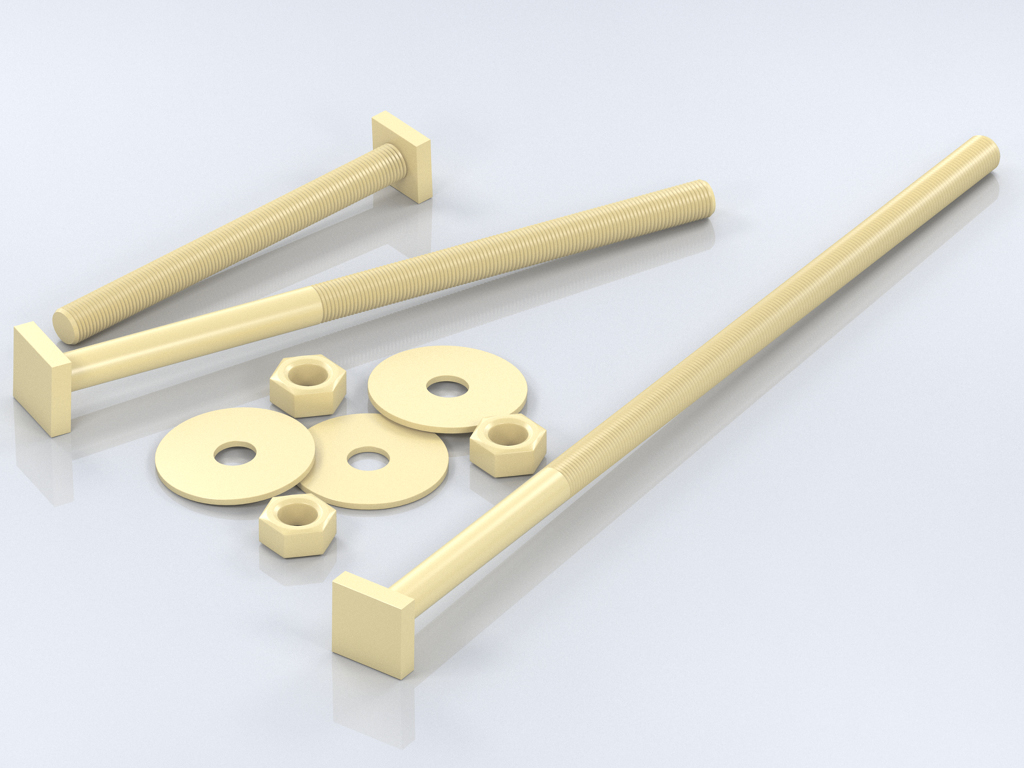

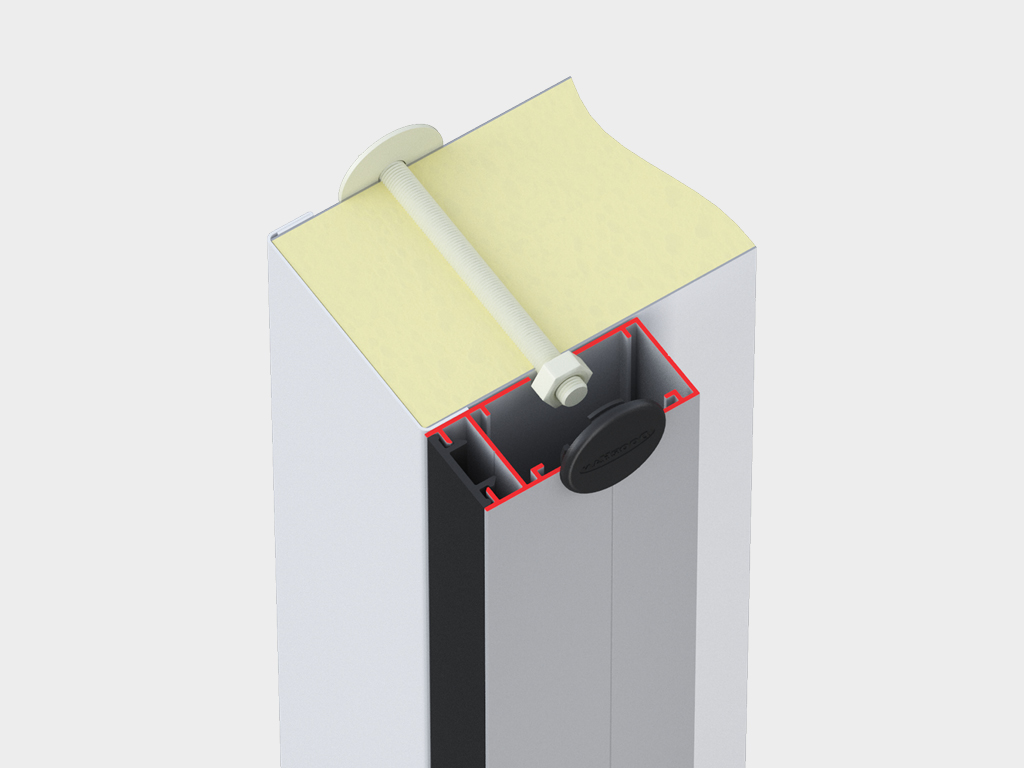

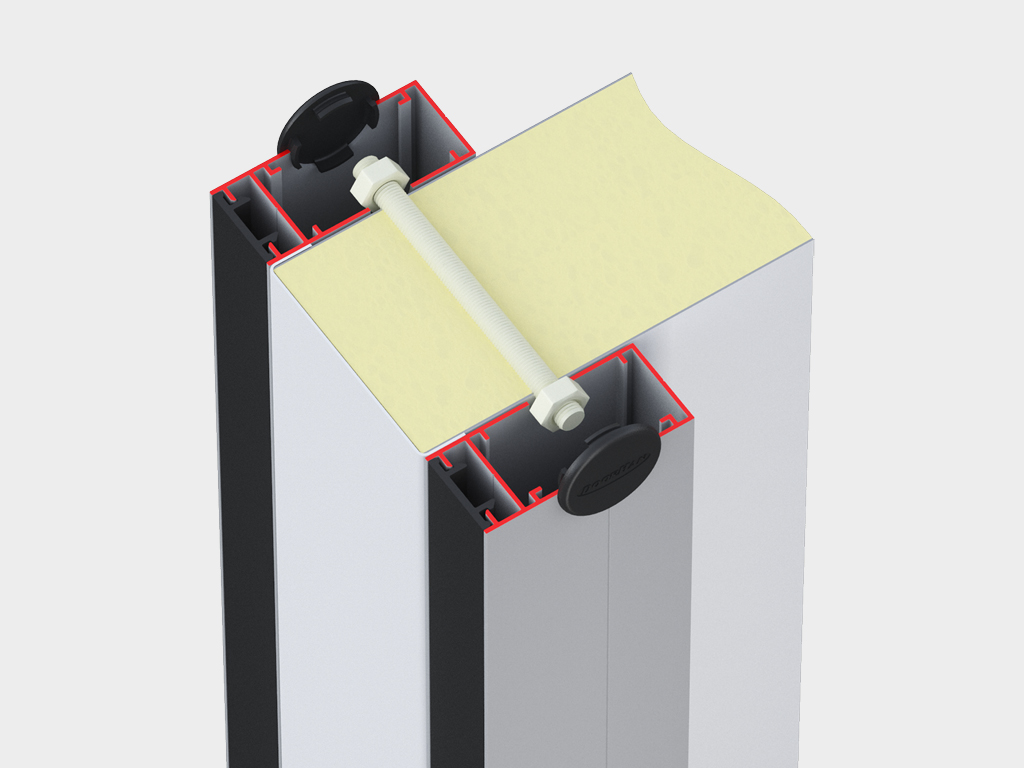

Термокрепеж для монтажа на сэндвич-панели

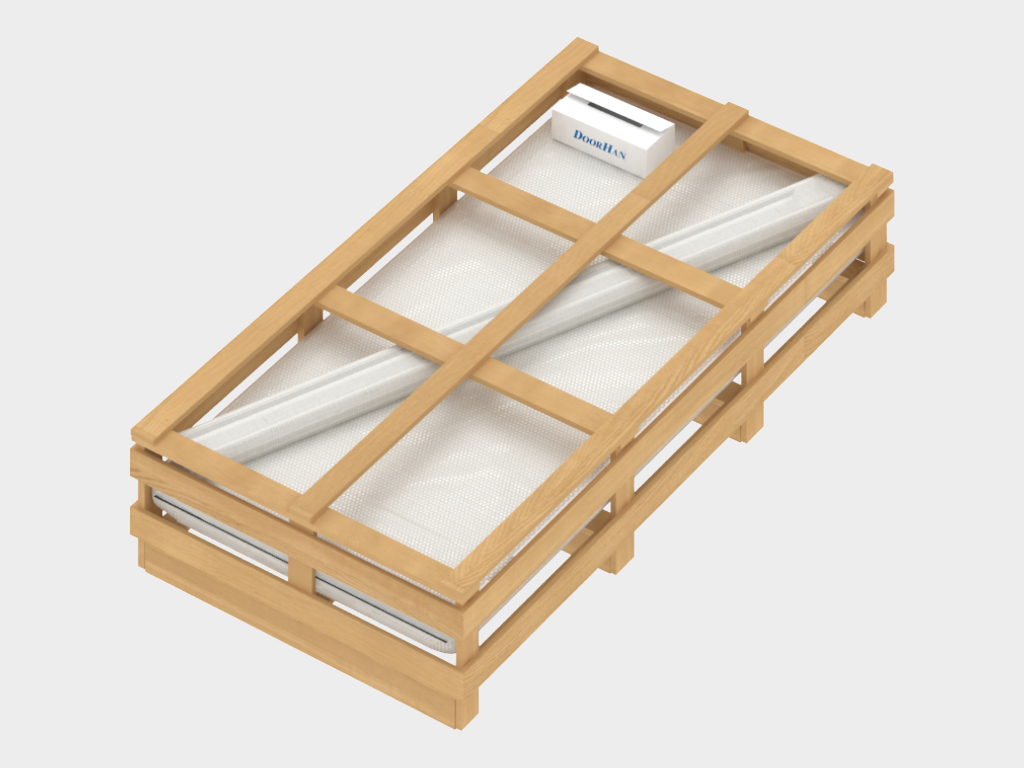

Дополнительная упаковка — деревянная обрешетка

Антикоррозийная защита (установка панелей из алюминия)

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	эксцентриковые подъемные
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	ручка с запиранием на ключ с системой «антипаника»	обеспечивает аварийное открывание изнутри
Антикоррозионная стойкость	высокая устойчивость к коррозии

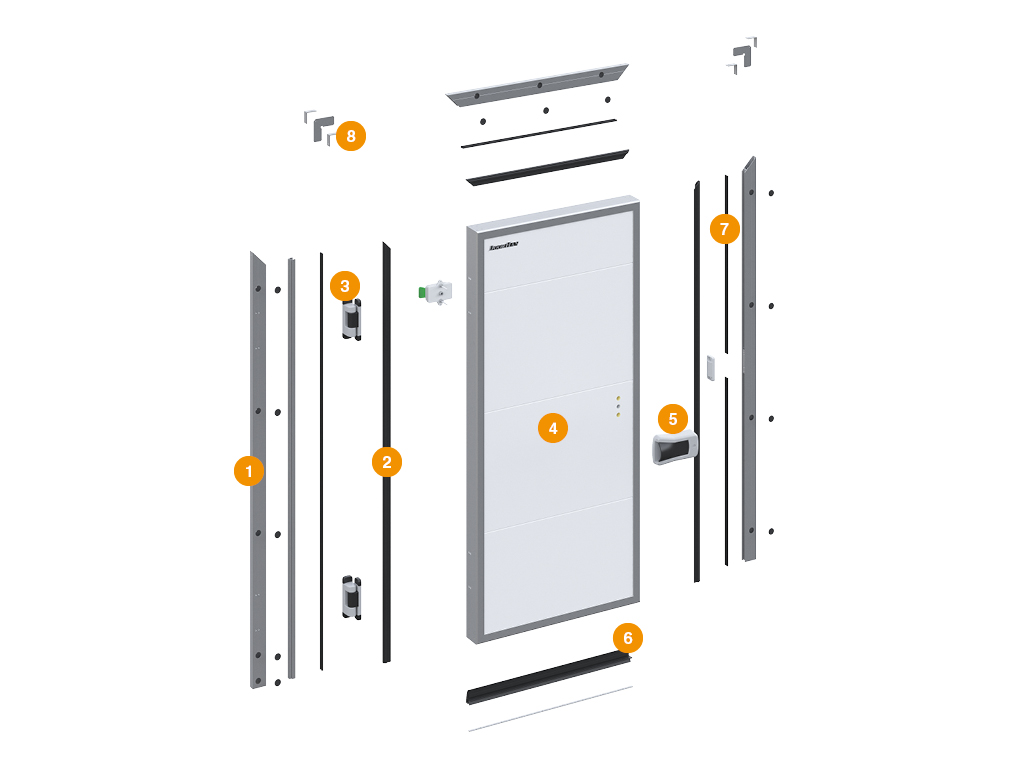

Конструкция

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа обогрева (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.

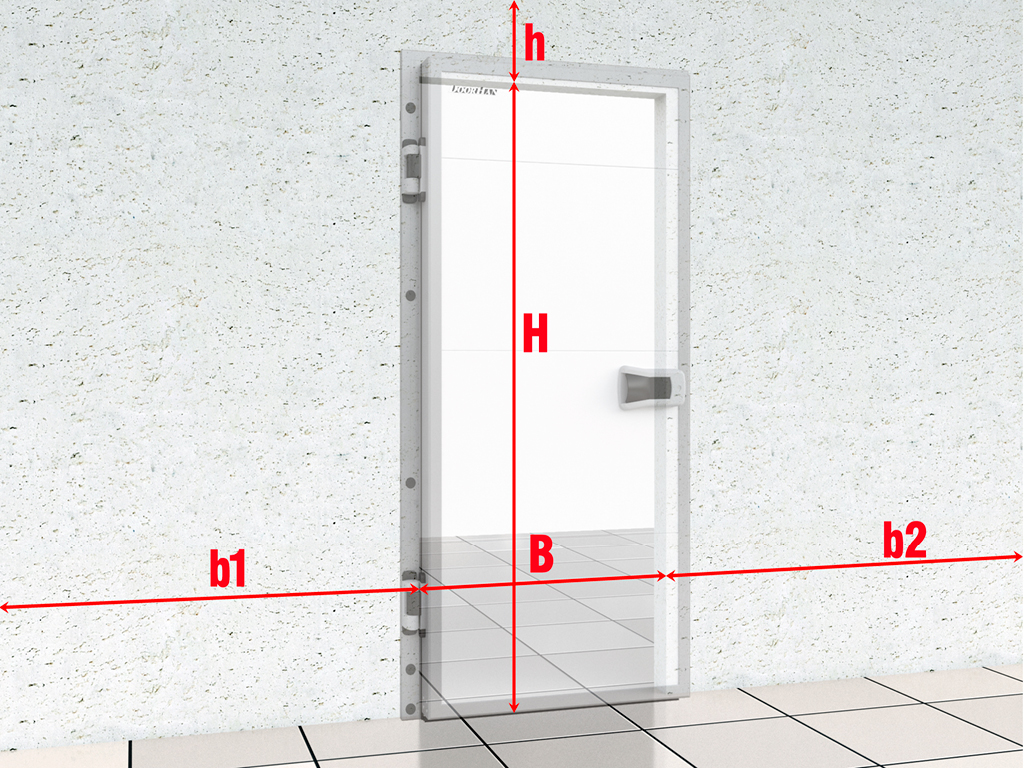

H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 65 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия; со стороны петель — не менее 80 мм; со стороны ручки — не менее 65 мм).
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая, но не менее 65 мм со стороны ручки и не менее 80 мм со стороны петель. Расхождение уровня стен допустимо не более 3 мм, расхождение диагоналей проема — не более 5 мм.

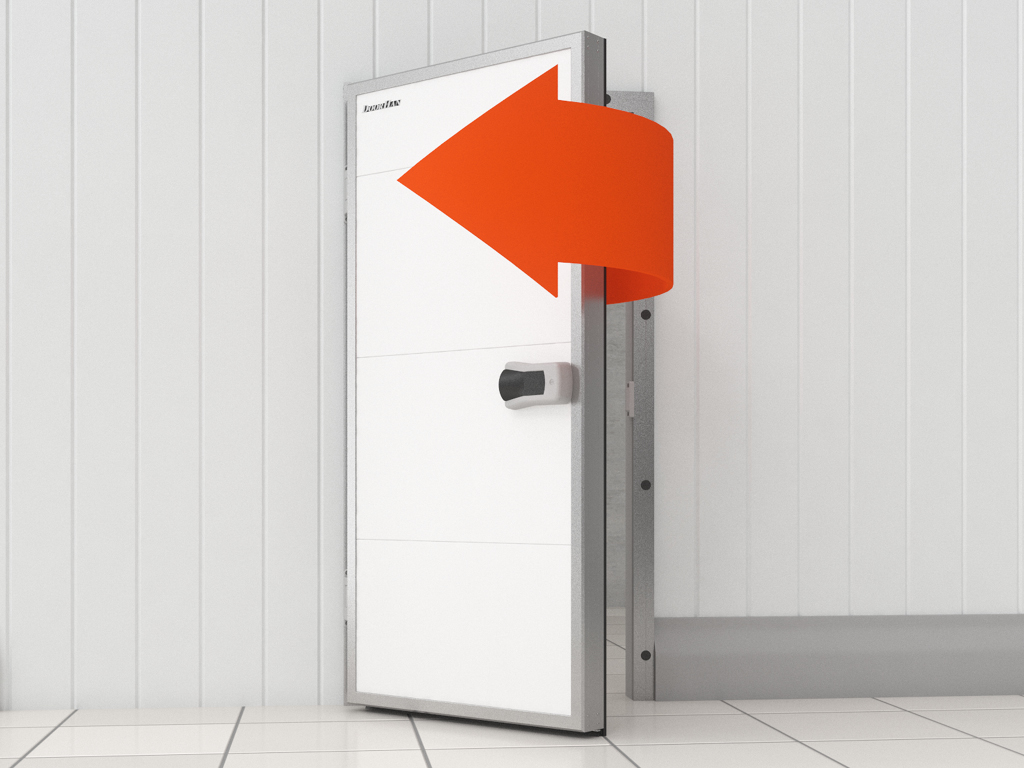

Накладной монтаж снаружи помещения с расположением петель справа.

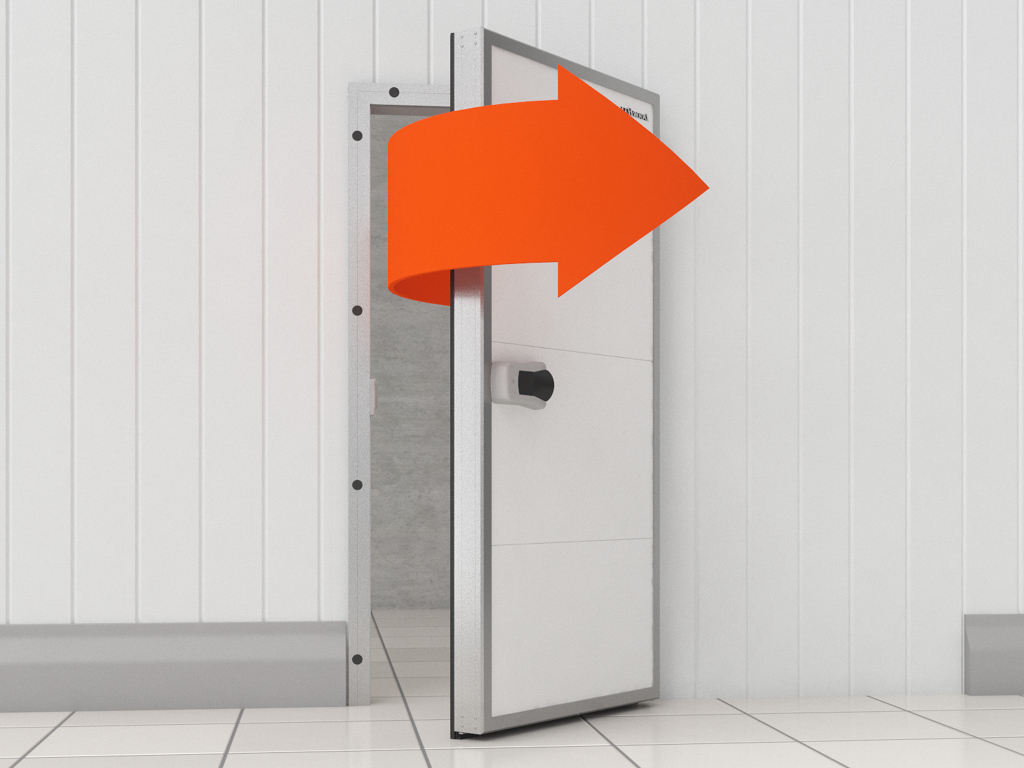

Накладной монтаж снаружи помещения с расположением петель слева.

Инструкция по монтажу промышленных распашных дверей IDH1.1 для охлаждаемых помещений

Пищевые производства

Кафе, бары, рестораны

Предприятия пищевого ретейла

Дверь для охлаждаемого помещения разделяет зоны с разной температурой и сохраняет микроклимат камеры. При подборе учитывают три ключевых параметра: режим камеры, размеры проёма и интенсивность прохода.
