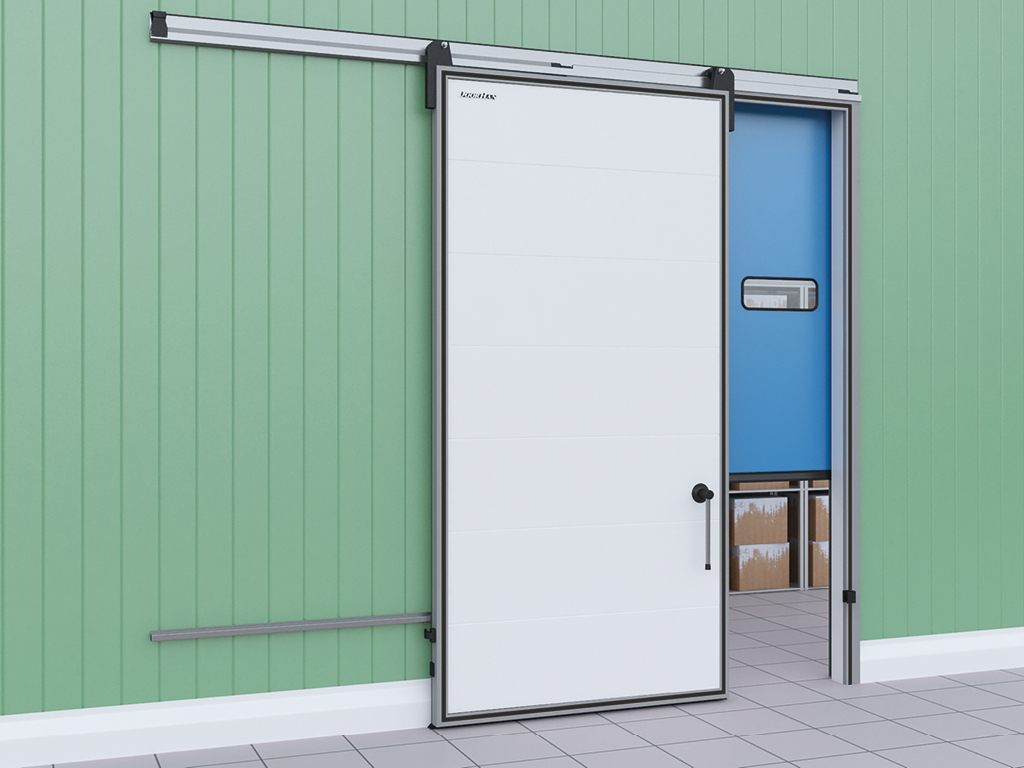

Откатная дверь для охлаждаемых помещений

ДВЕРЬ ОТКАТНАЯ ДЛЯ ОХЛАЖДАЕМЫХ ПОМЕЩЕНИЙ

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж Инструкции Преимущества Зона применения

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Гладкая

Базовая комплектация

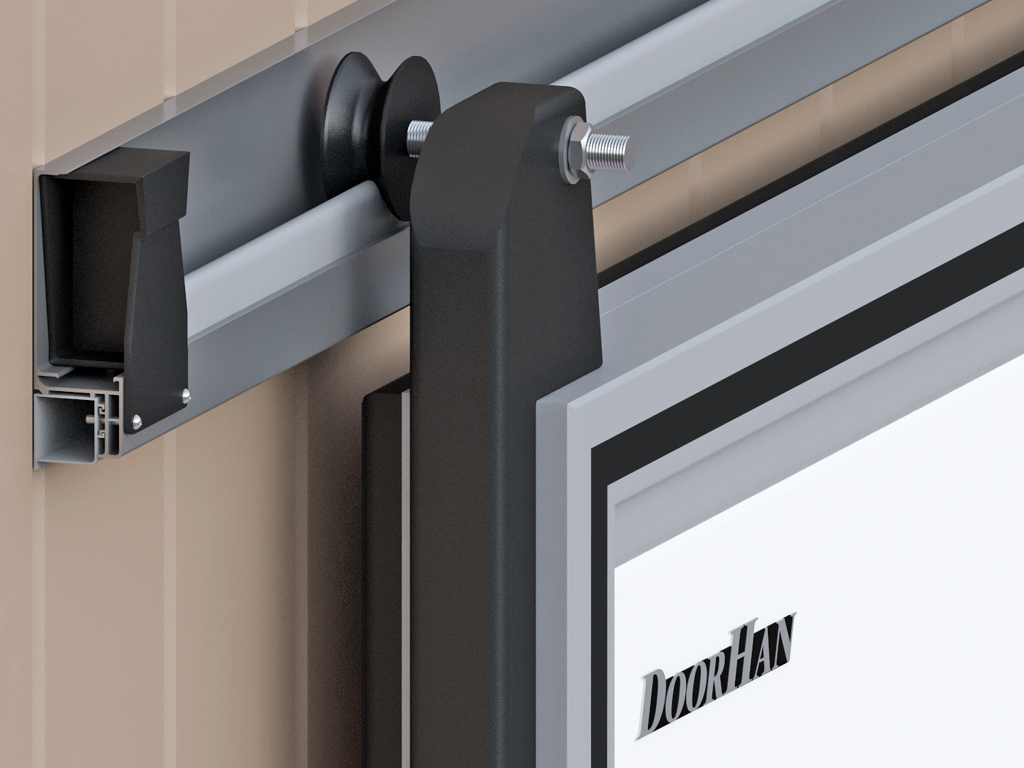

Алюминиевая откатная система

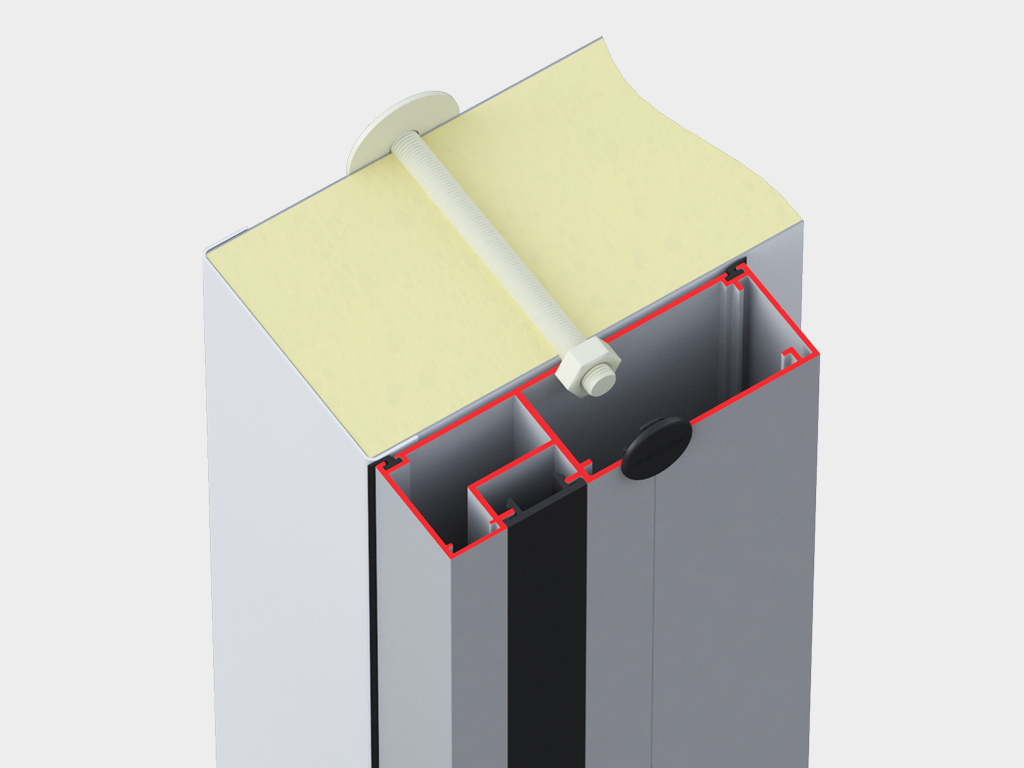

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева

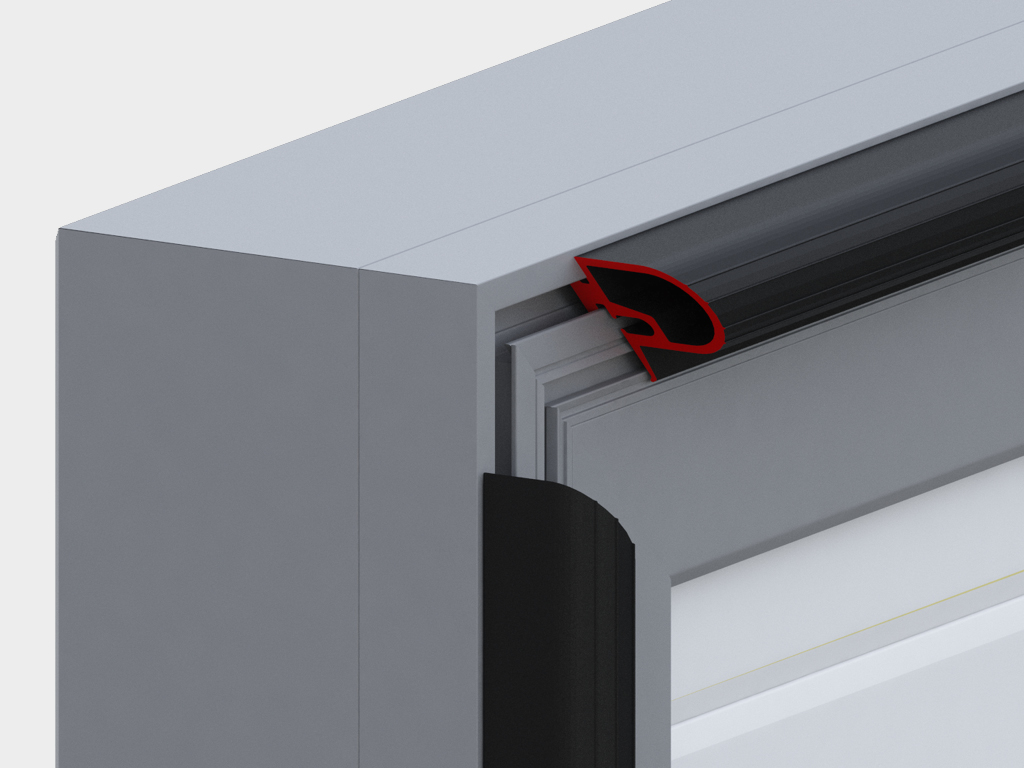

Уплотнитель периметра полотна двери

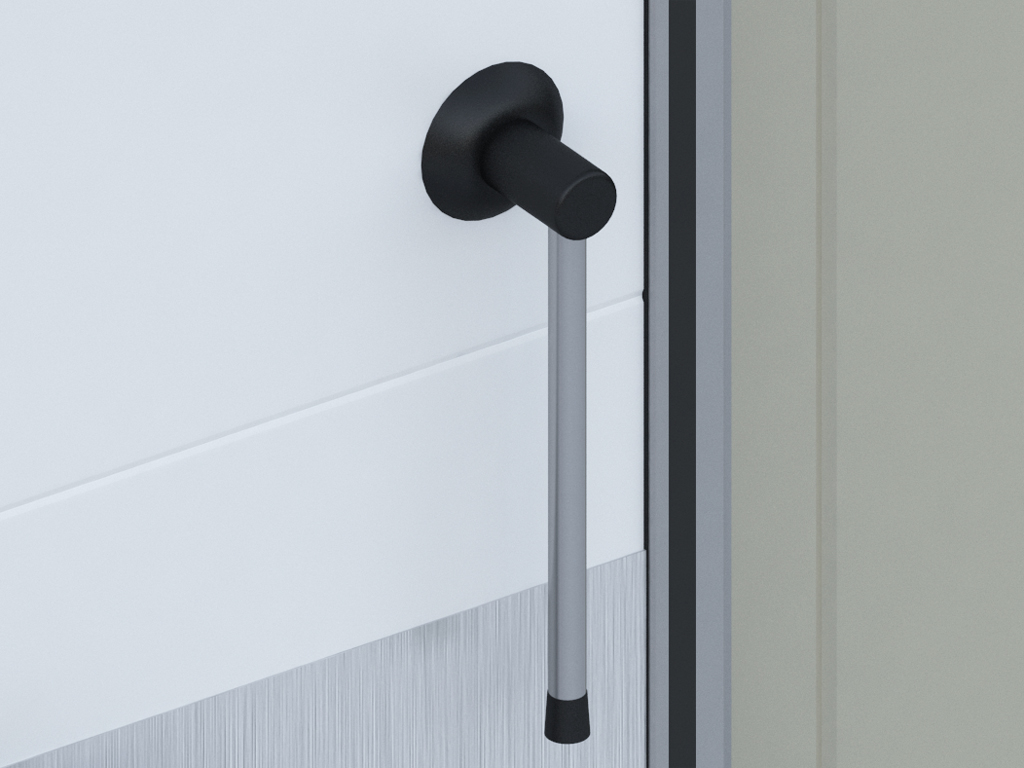

Рычажная ручка для дверей шириной от 1 600 мм

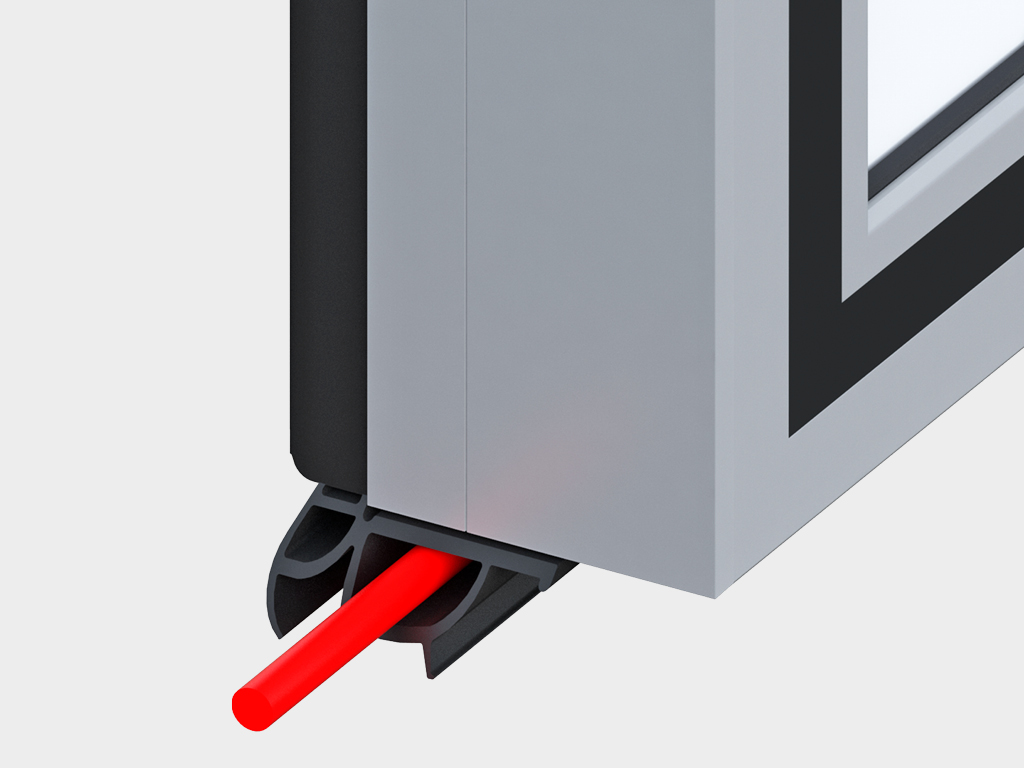

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения

Дополнительная комплектация

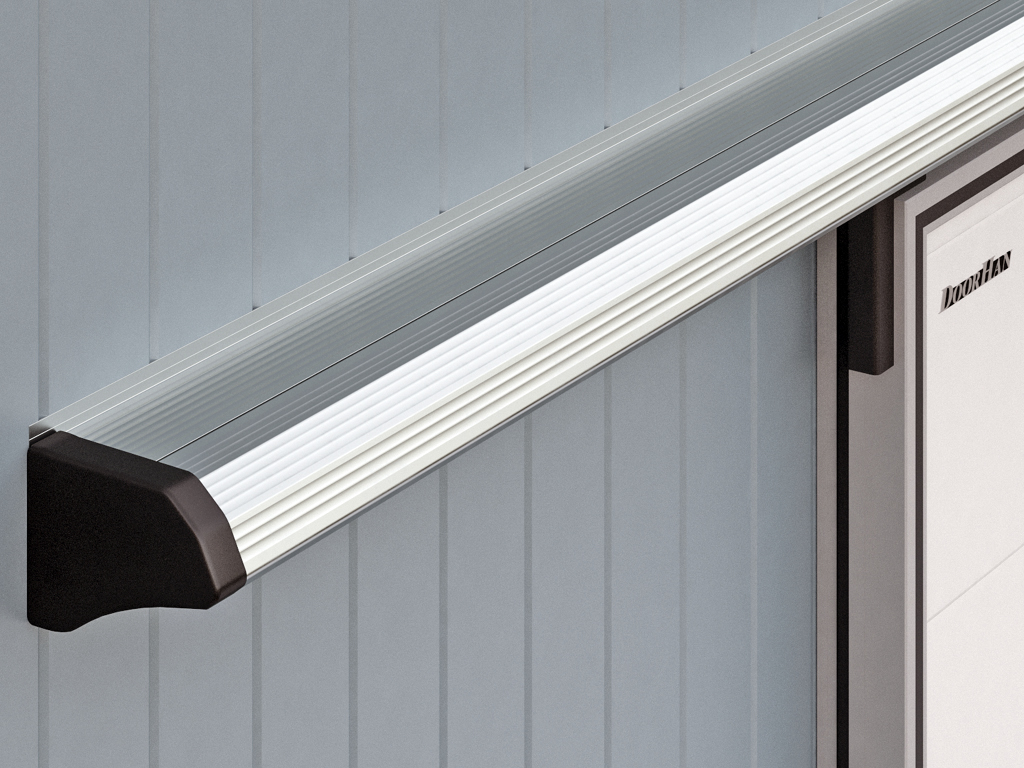

Защитный декоративный короб

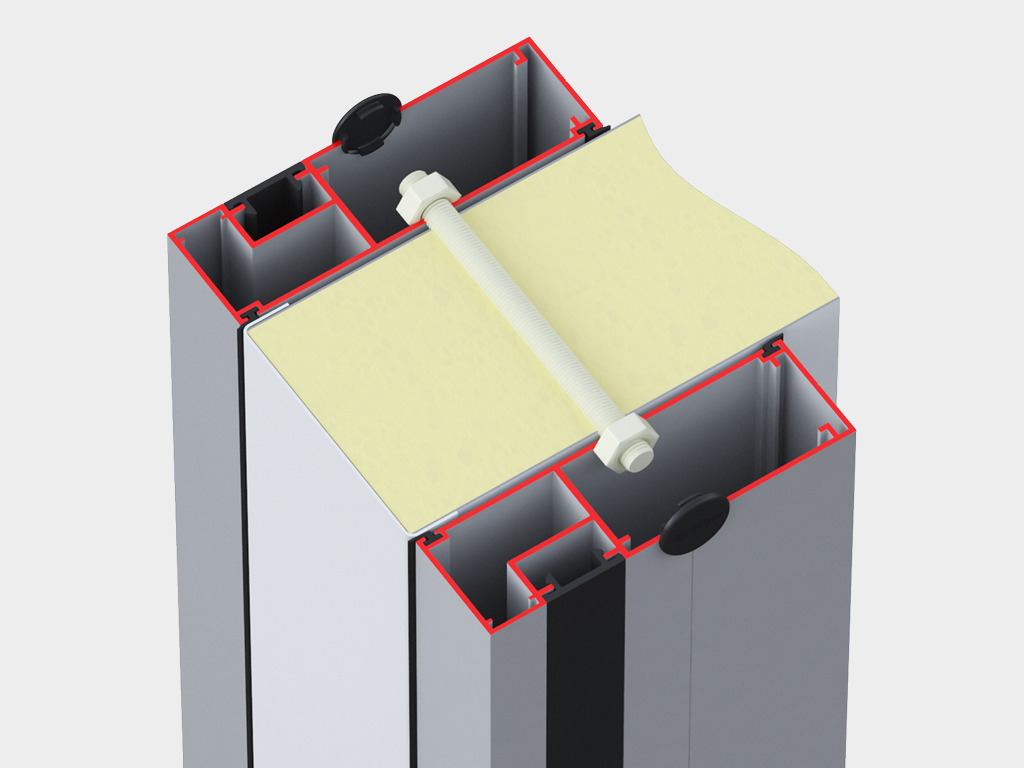

Внутренняя алюминиевая рама для обеспечения жесткости проема

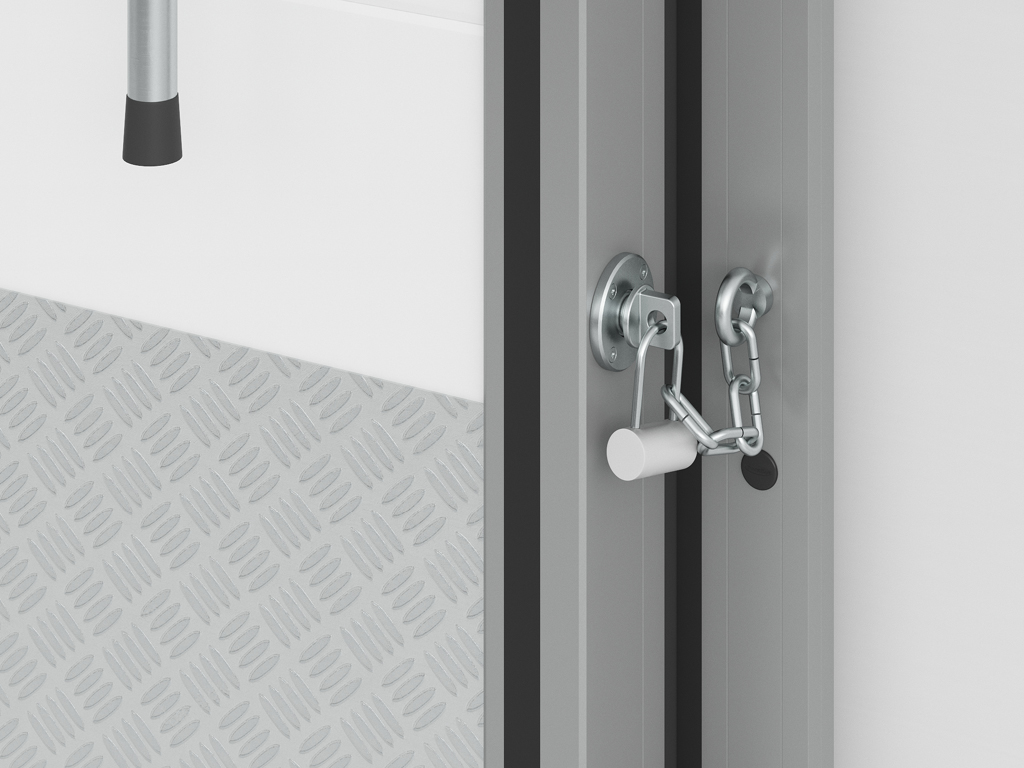

Система запирания под навесной замок

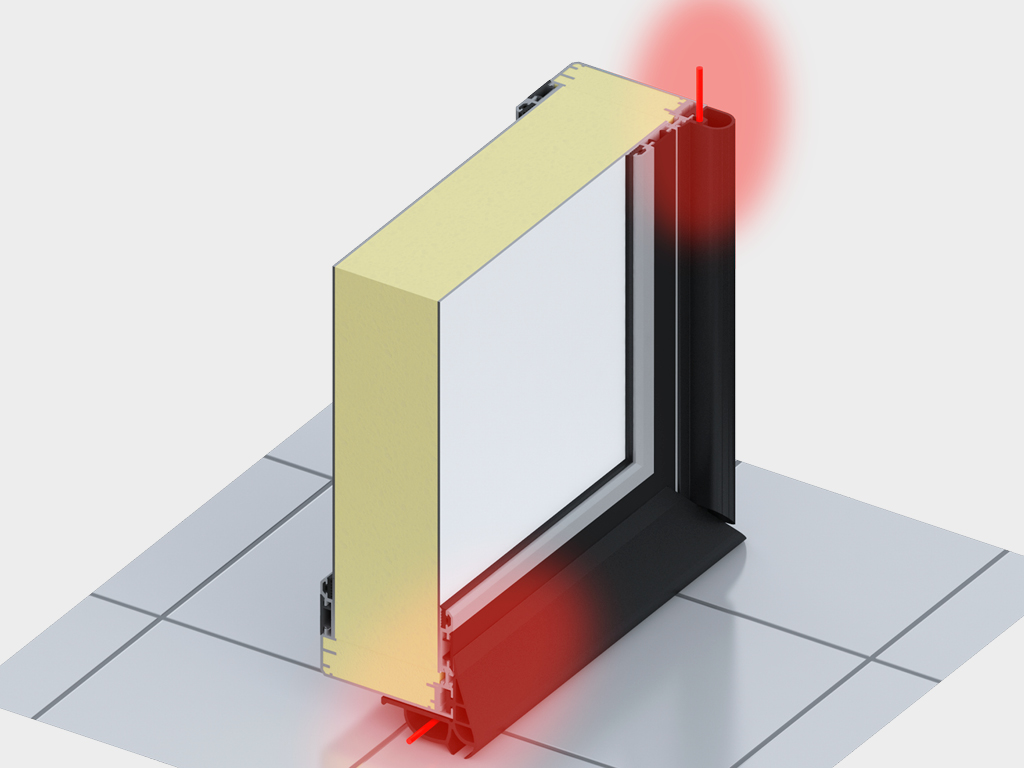

Обогрев полотна двери

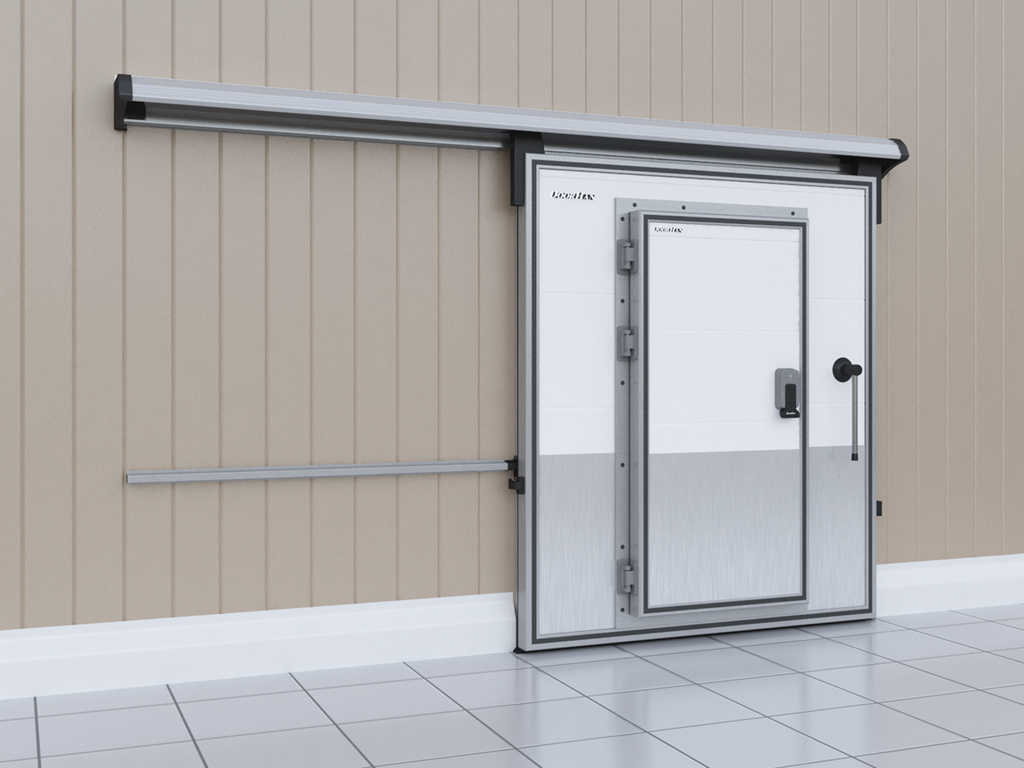

Врезная калитка 800 х 2 000 мм

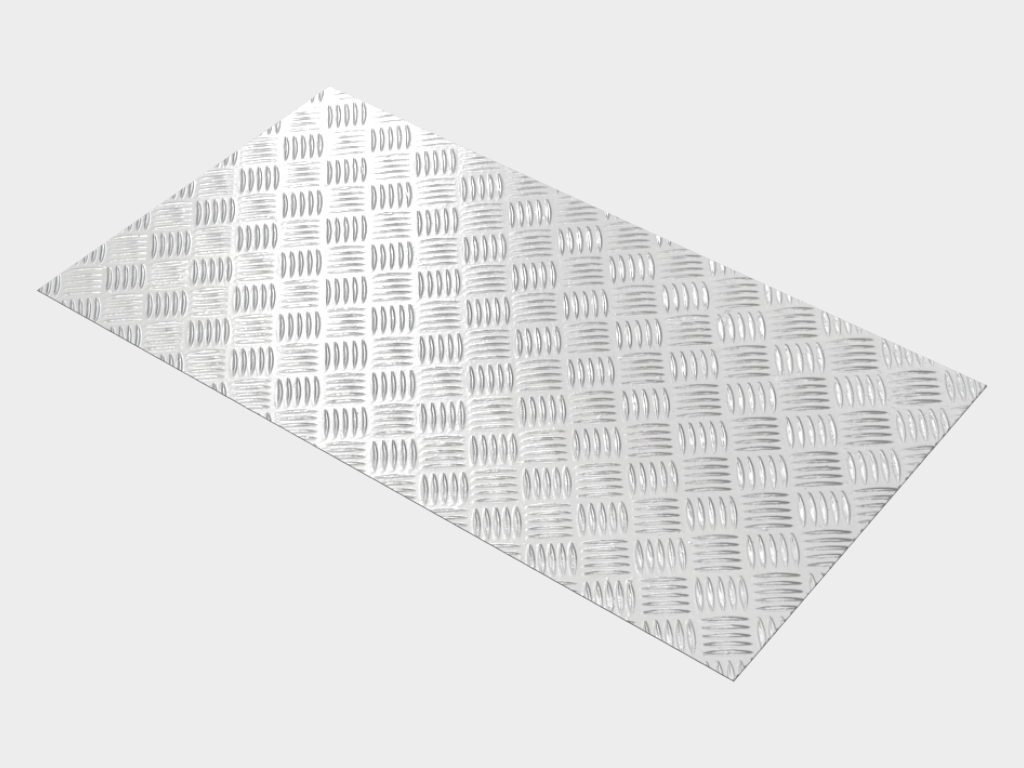

Защитные бамперы из рифленого алюминия

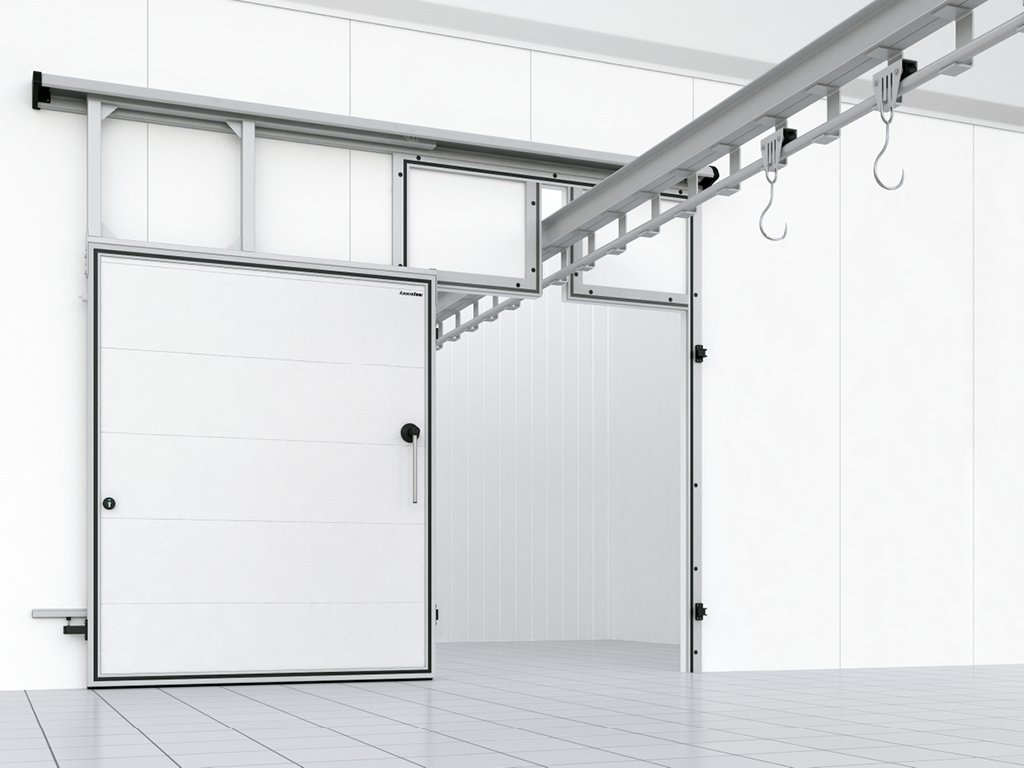

Система под монорельсовый путь

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270000	откатной механизм имеет систему прижима уплотнителя к раме
Антикоррозионная стойкость	высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг	300
Тип запорного механизма (замка)	Система запирания под навесной замок

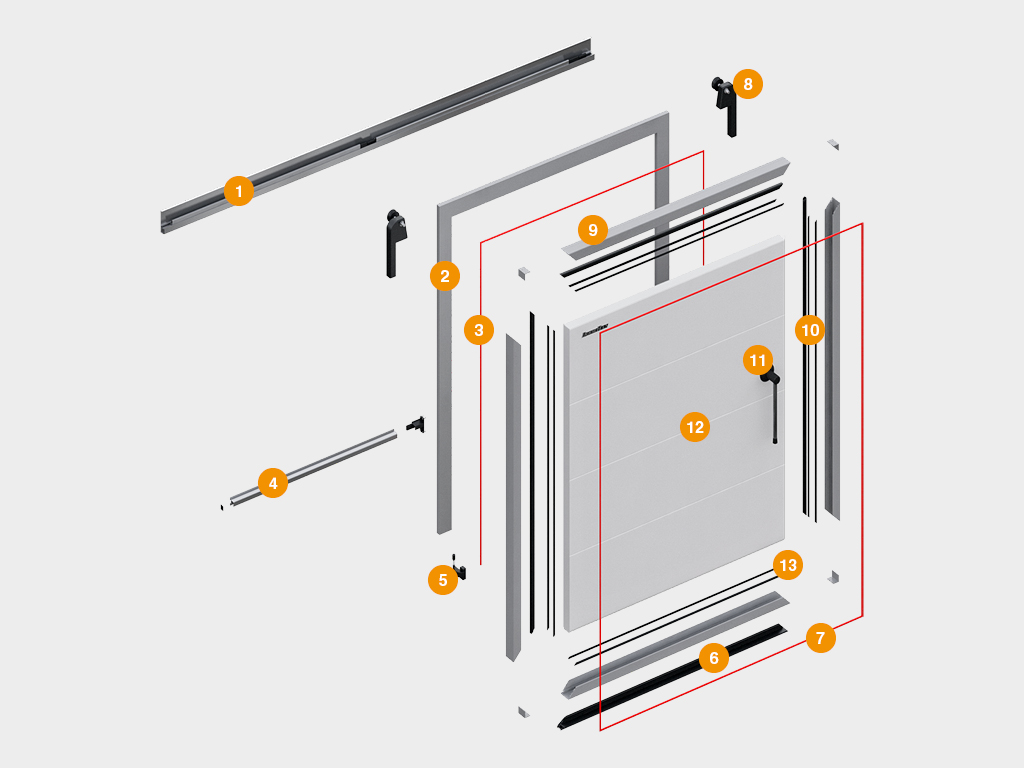

Конструкция

Откатная система представлена верхней направляющей рельсой с роликовым механизмом

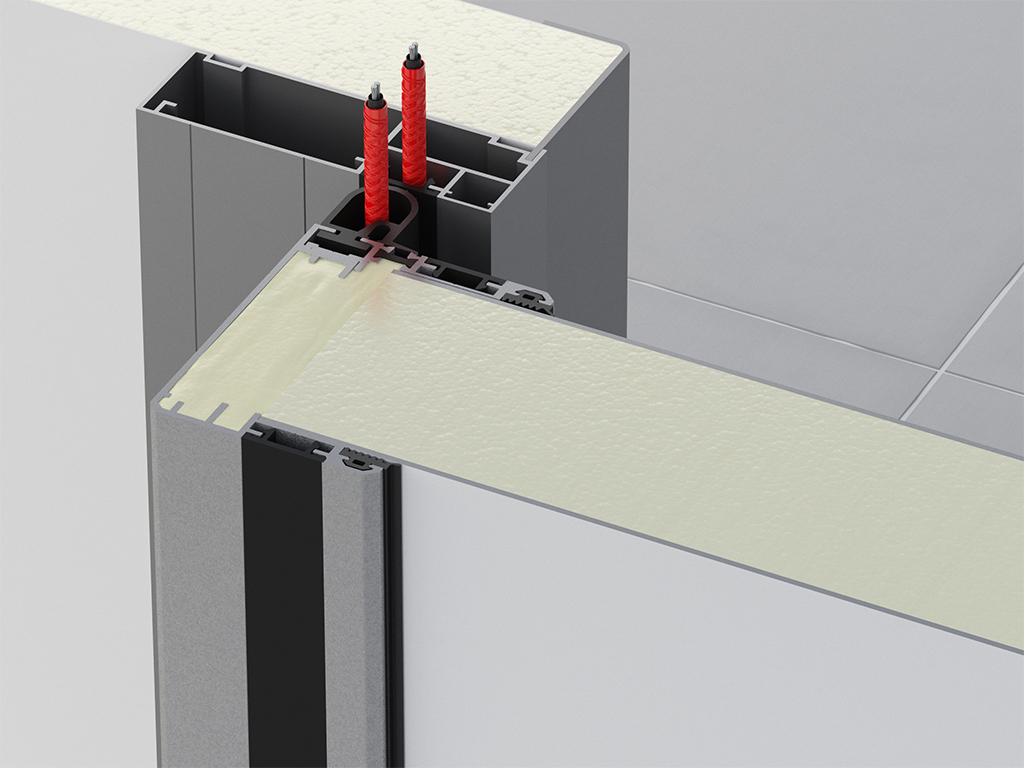

Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
Обогрев периметра рамы низкотемпературных дверей
Откатная система представляет собой нижнюю направляющую рельсу
Нижний прижим
Нижний уплотнитель
Обогрев периметра полотна двери (опция)
Роликовый механизм с кронштейном подвеса полотна

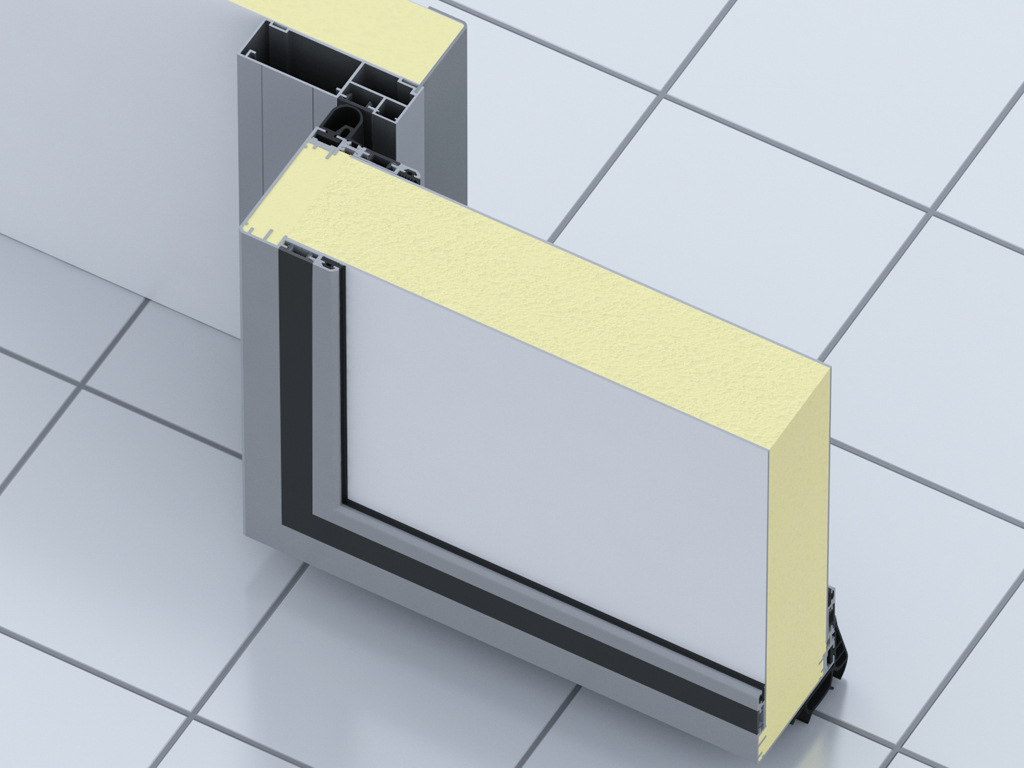

Алюминиевый каркас полотна двери
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
Полотно двери
Обогрев нижней кромки полотна дверей

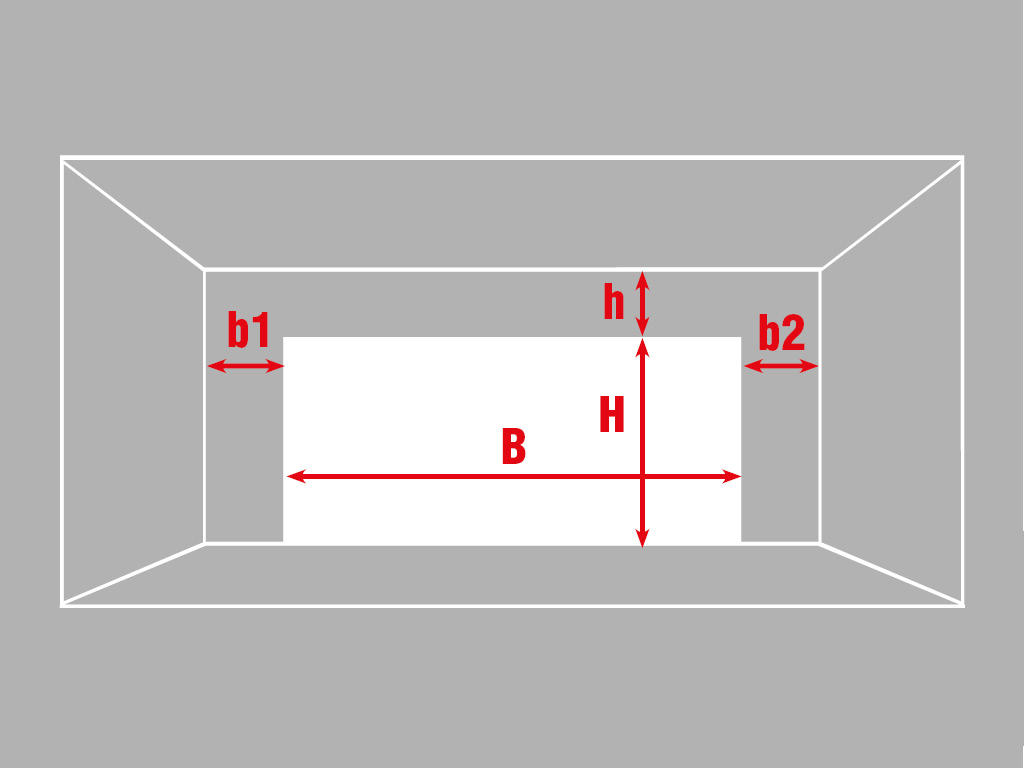

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

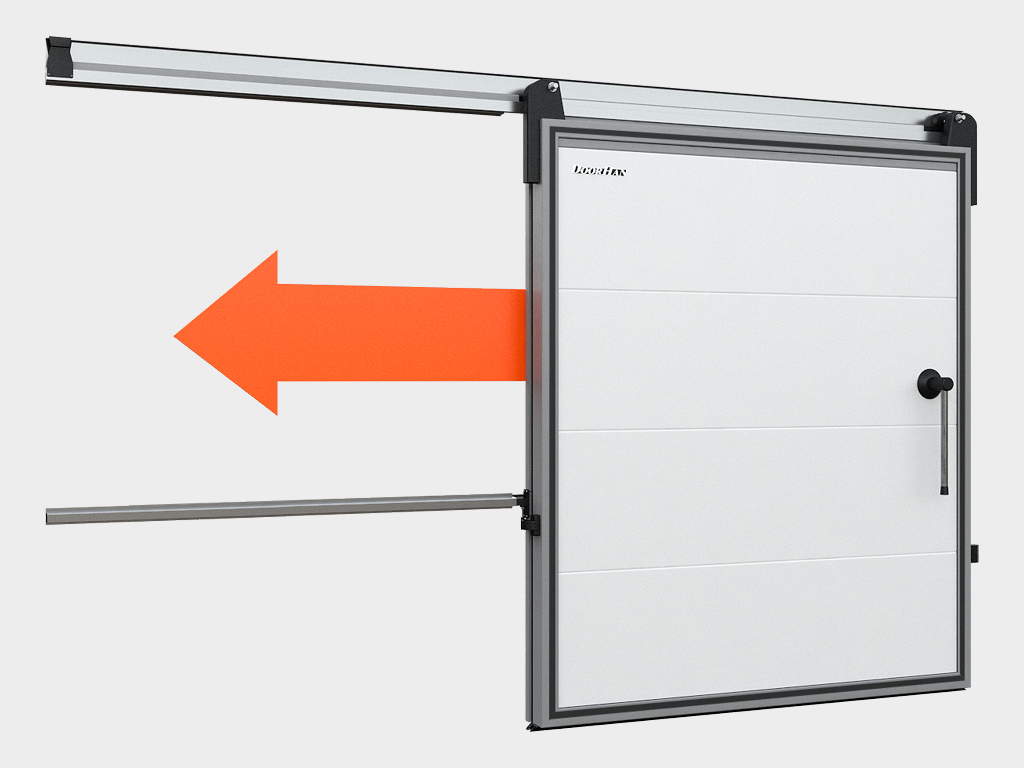

Накладной монтаж снаружи помещения с откатом полотна влево.

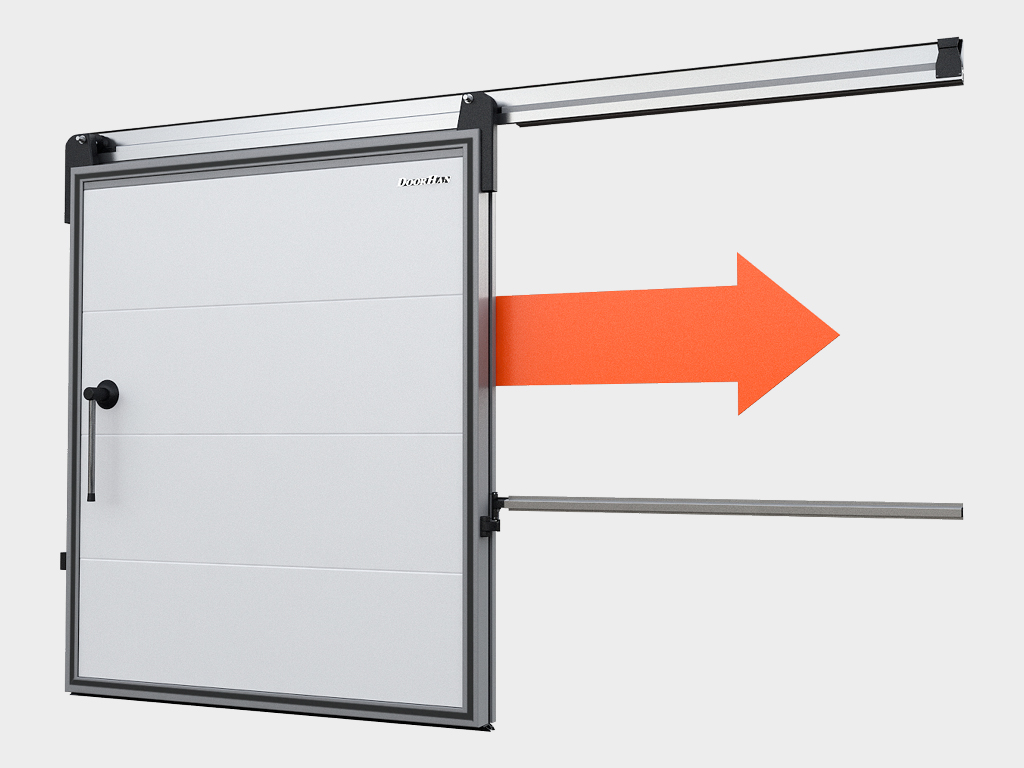

Накладной монтаж снаружи помещения с откатом полотна вправо.

Инструкция по монтажу откатной двери ISODOOR IDS1

Дверь откатная для охлаждаемых помещений устанавливается на пищевых производствах.

Дверь откатная для охлаждаемых помещений устанавливается в кафе, барах, ресторанах.

Дверь откатная для охлаждаемых помещений устанавливается на предприятиях пищевого ритейла.

Откатная дверь для холодильной или морозильной камеры не требует места для распахивания створки. Это удобно в тесной рабочей зоне; конструкцию подбирают под температуру и размеры проёма.
