Вальный привод SHAFT 30/60 для секционных ворот

Заказать

Дизайн Комплектация Технические характеристики Конструкция Монтаж Инструкции Преимущества Зона применения

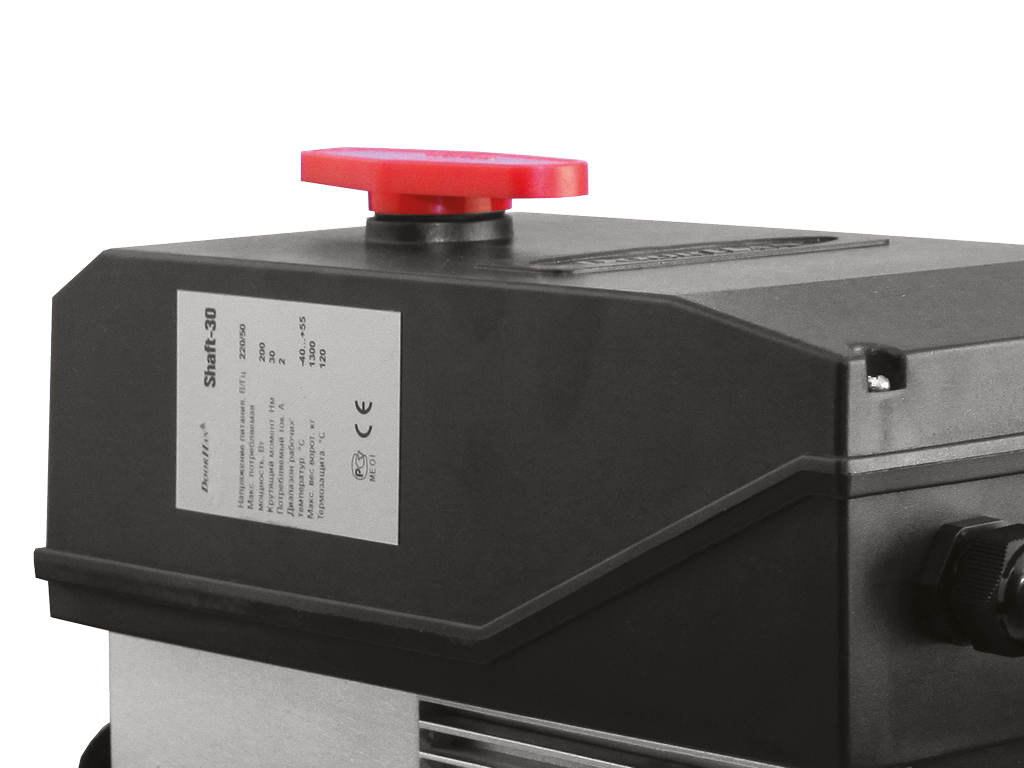

Рычаг разблокировки редукторa.

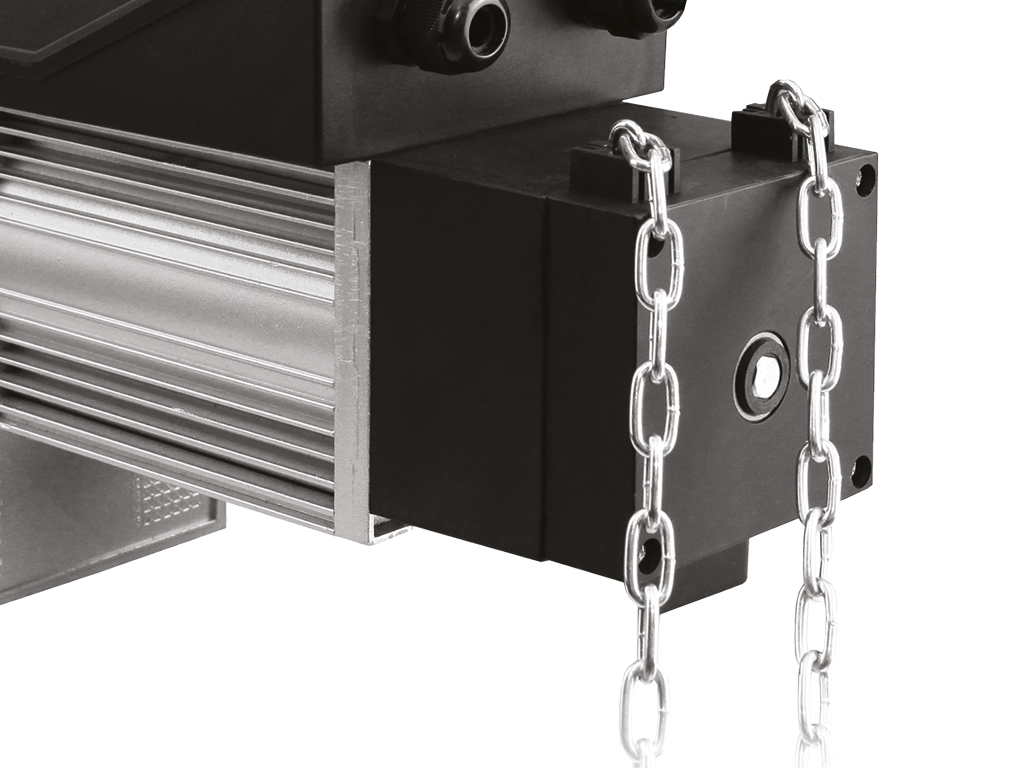

Цепной редуктор

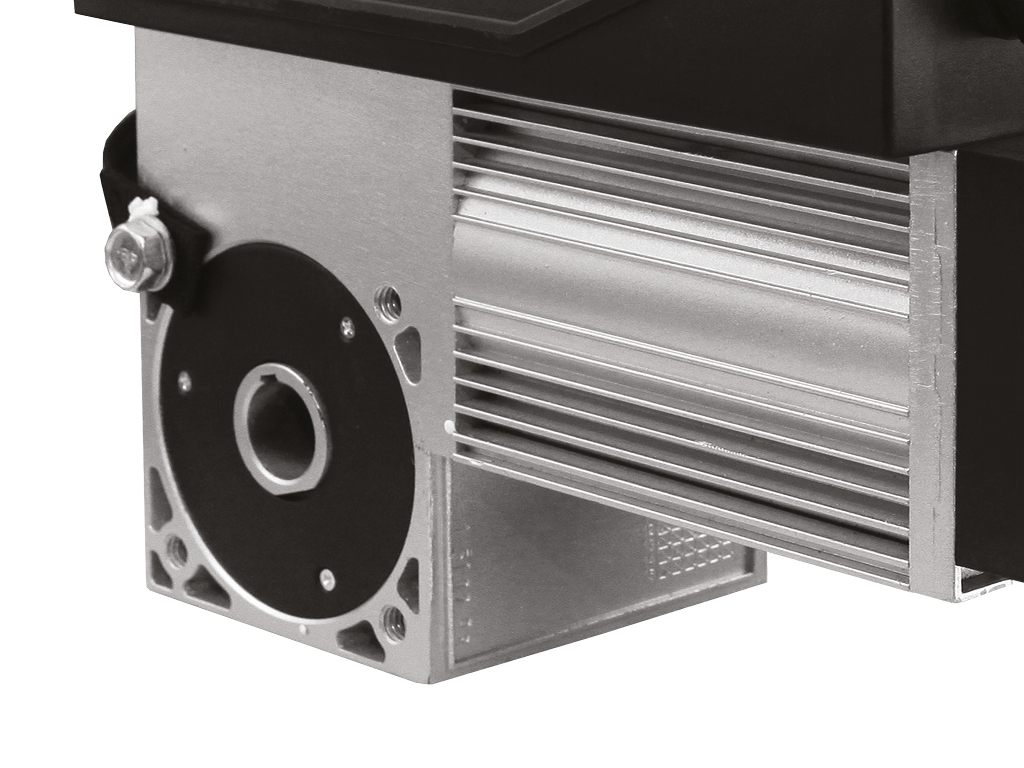

Радиаторы металлического корпуса

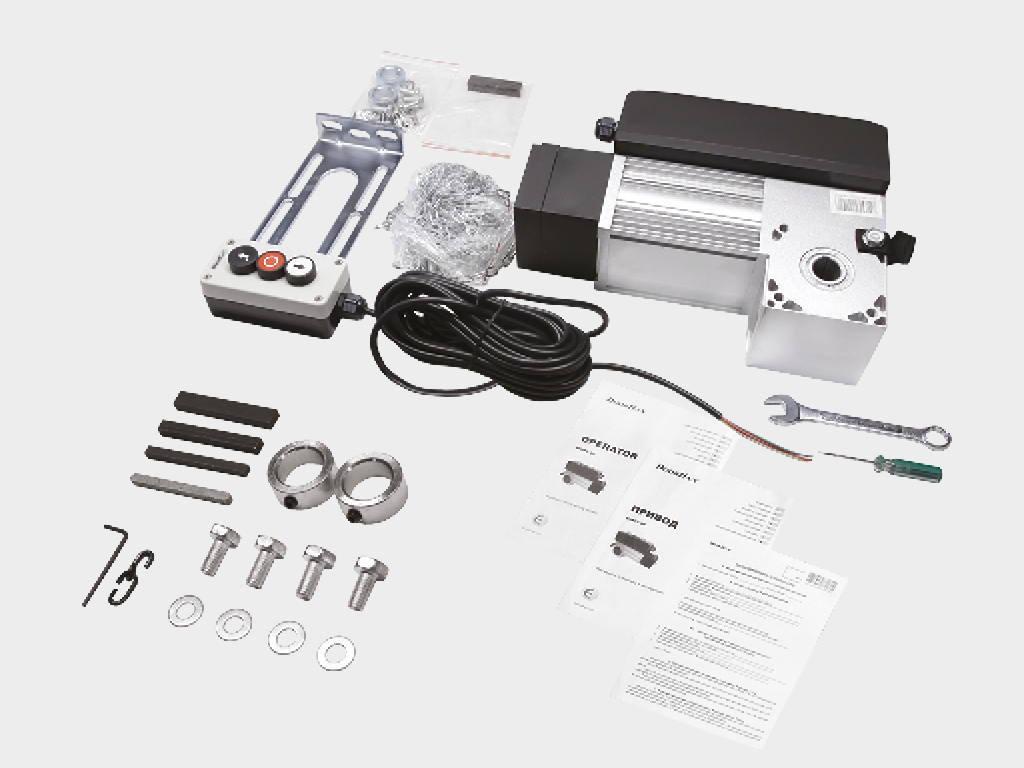

Базовая комплектация

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы

Дополнительная комплектация

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемникa

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами

Пульт Car-Transmitter для установки в прикуриватель предназначен для дистанционного управления двумя автоматическими устройствами

Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом

Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот

Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ

Сирена Sirena для звукового оповещения о движении ворот

Кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот

Наименование	Значение	Примечание
Максимальный вес полотна ворот, кг	230/320	в зависимости от модели привода
Напряжение питания, В	220-240 /380-400	в зависимости от модели привода
Крутящий момент, Нм	30/60	в зависимости от модели привода
Мощность, Вт	300/350	в зависимости от модели привода
Диапазон рабочих температур, °С	-40...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	65
Интенсивность использования, %	50/60	в зависимости от модели привода

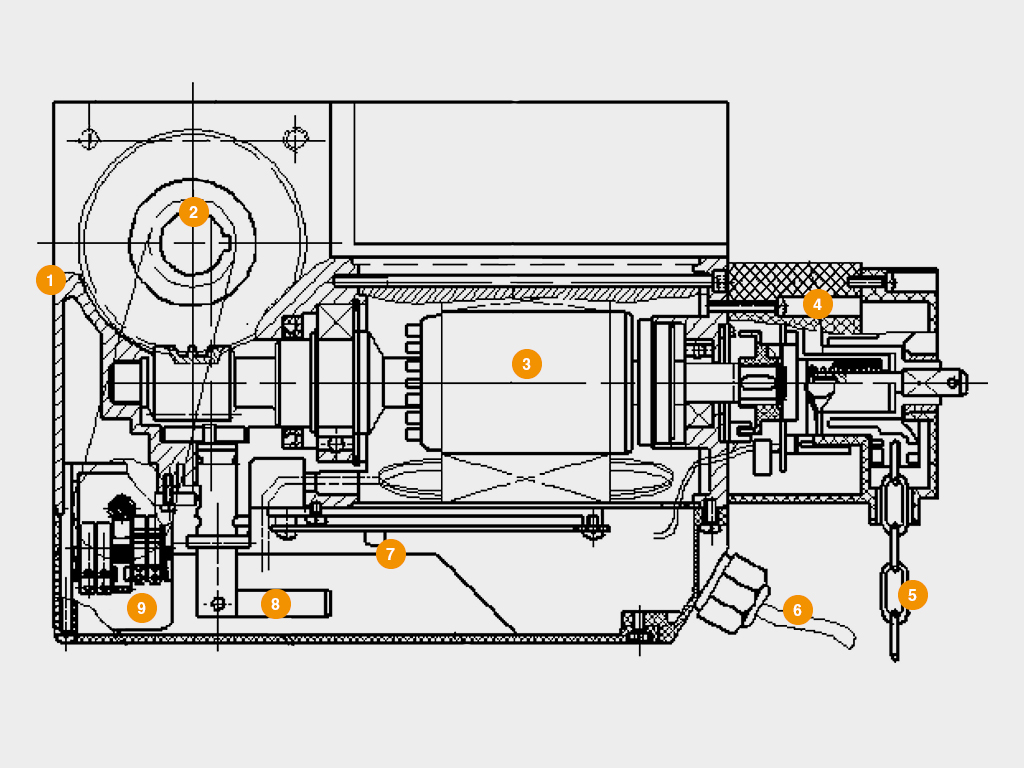

Конструкция

Корпус редукторa.
Отверстие под вал ворот
Двигатель
Узел ручной цепи

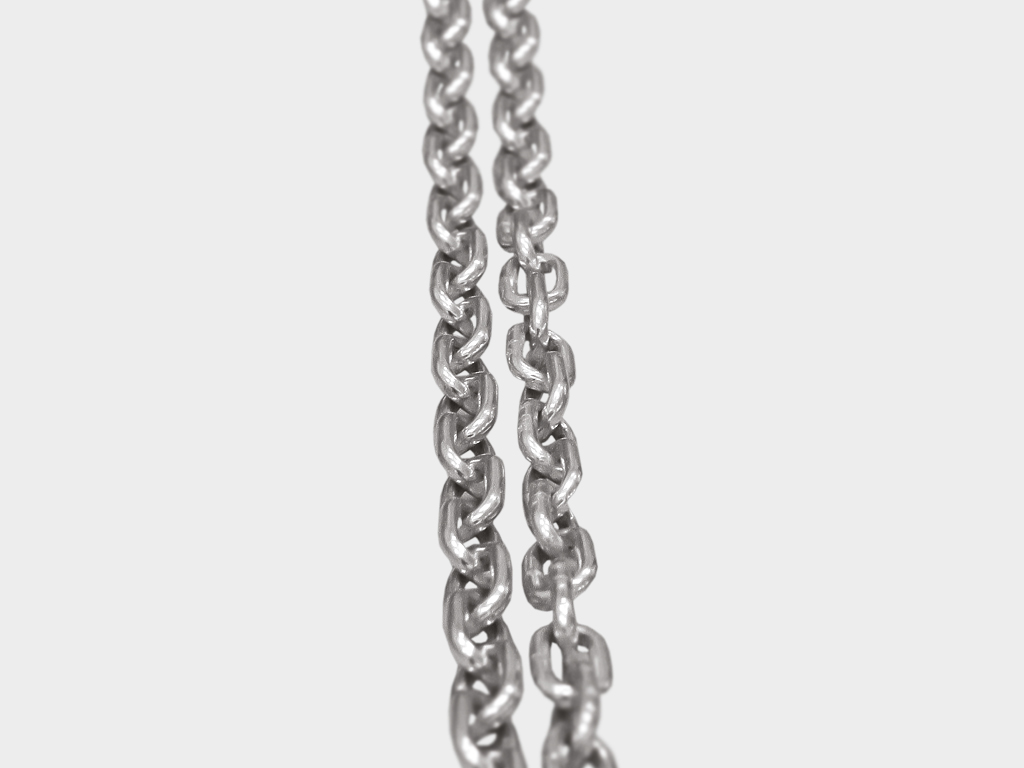

Ручная цепь
Кабель
Клеммная колодка

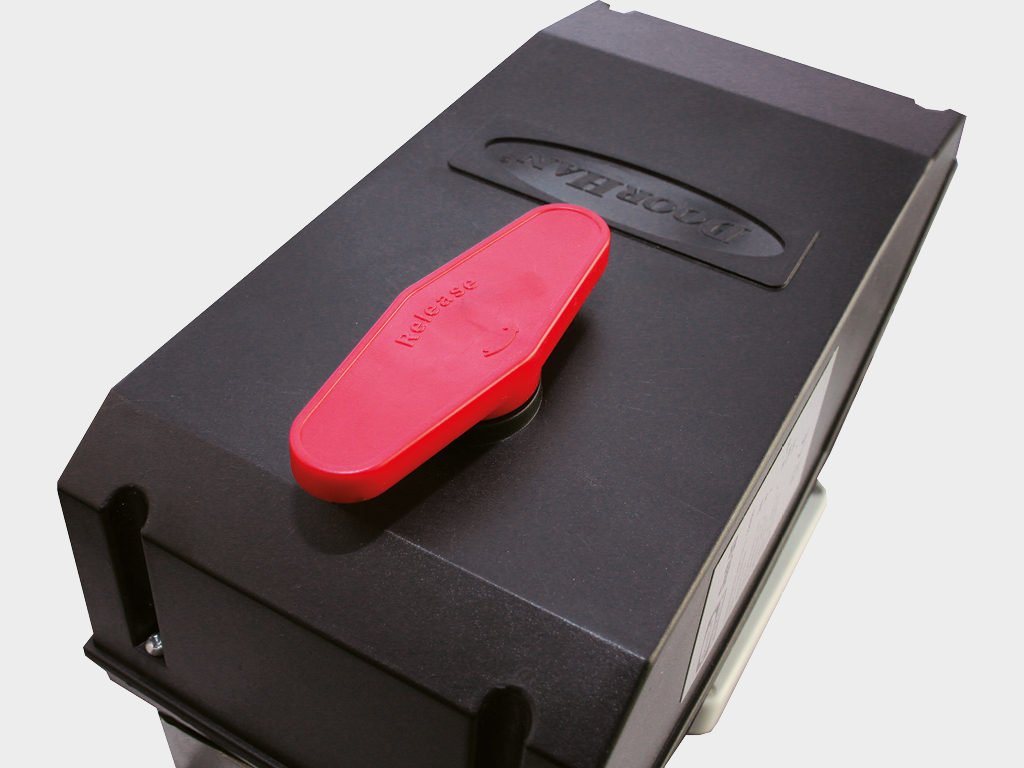

Рукоятка расцепителя

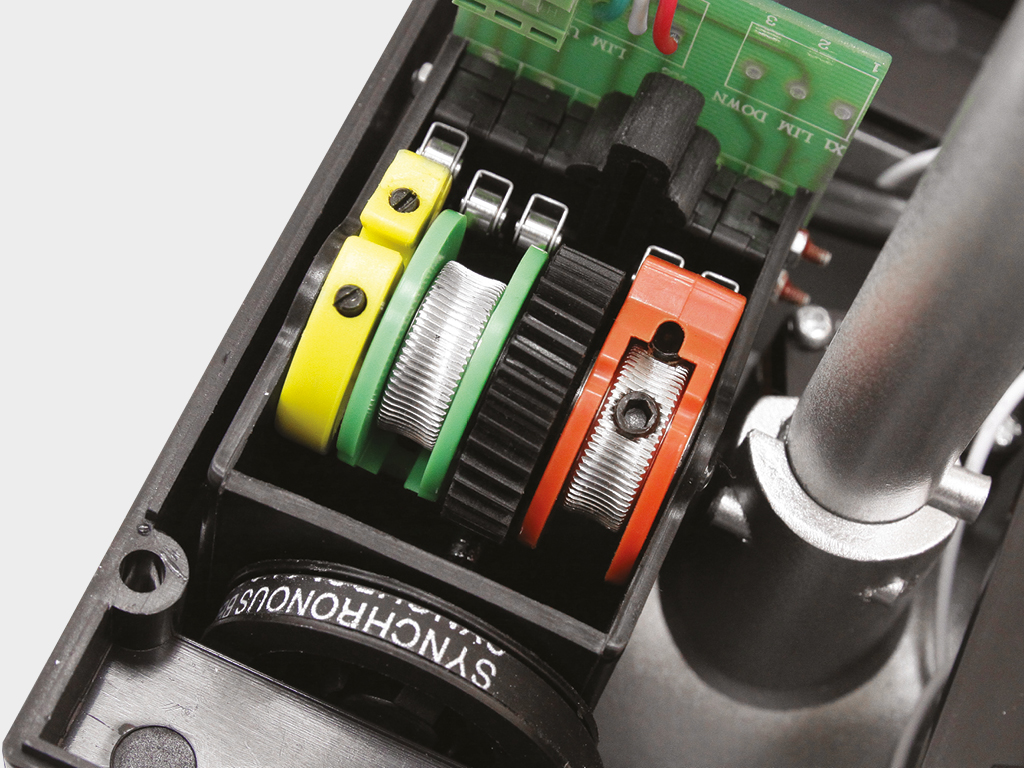

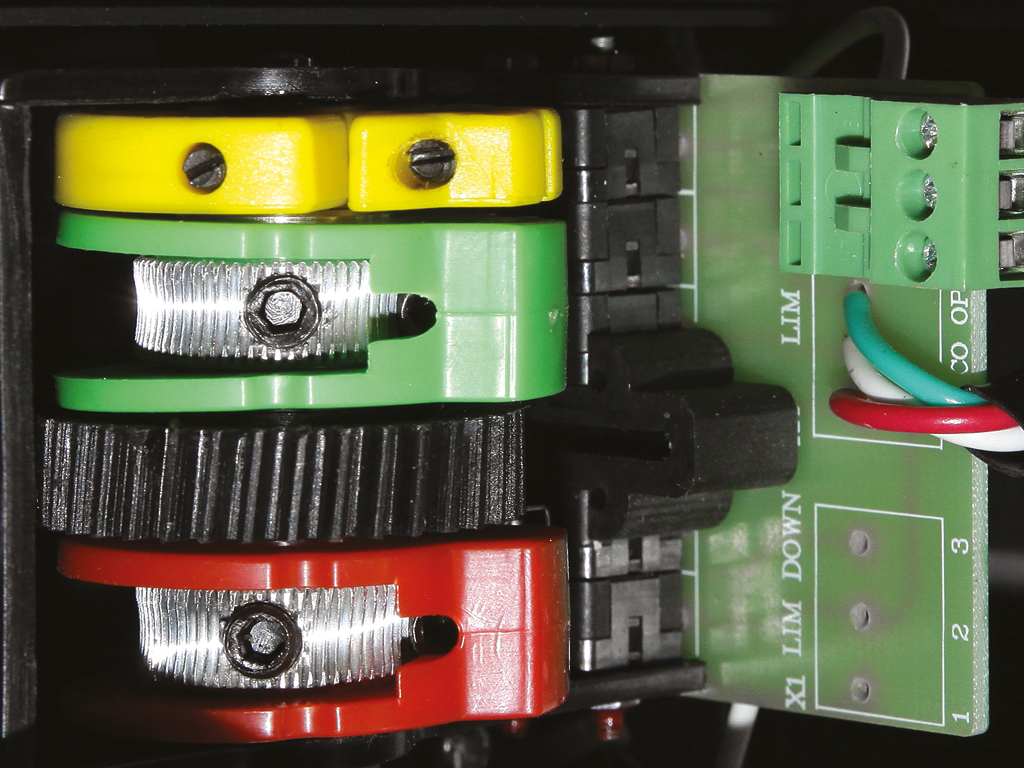

Концевик

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов

Руководство по монтажу и эксплуатации Shaft-30

Гаражные секционные ворота

Промышленные и противопожарные секционные ворота

Приводы SHAFT-30 IP65 и SHAFT-60 IP65 предназначены для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема. Это профессиональное решение для объектов с повышенными требованиями к защите от пыли и влаги — автомоек, сельскохозяйственных комплексов, производственных помещений с агрессивной средой.
