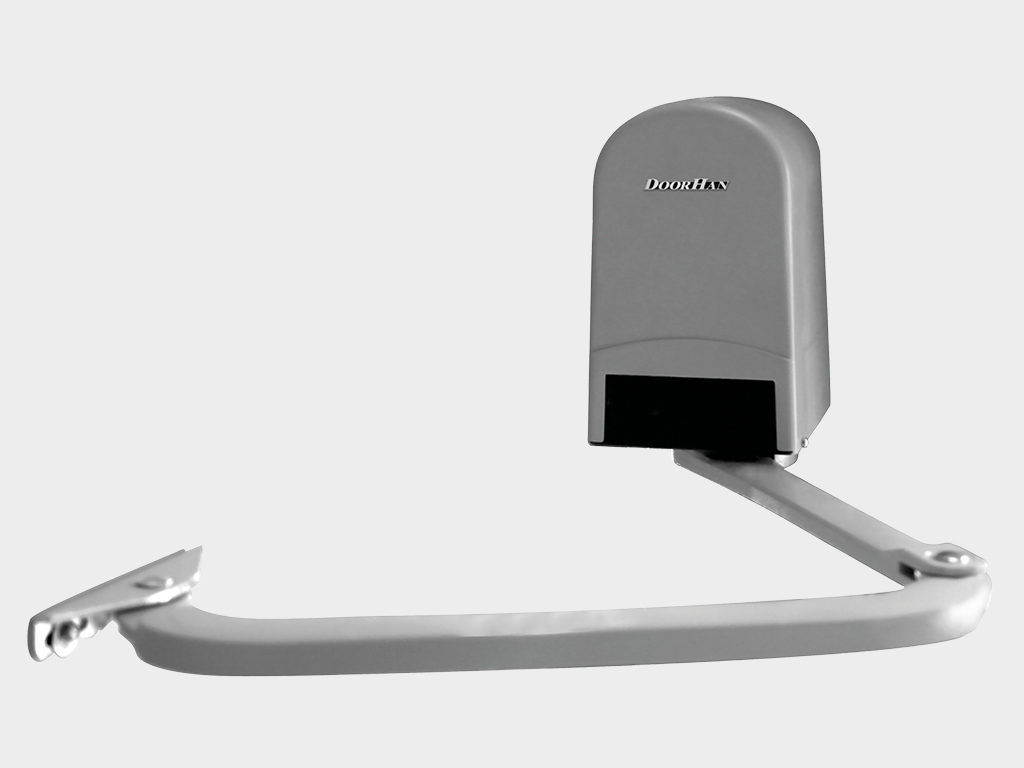

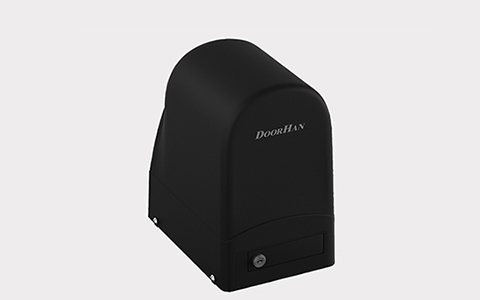

Рычажный привод ARM 230 для распашных ворот

Заказать

Дизайн Комплектация Технические характеристики Конструкция Монтаж Инструкции Преимущества Зона применения

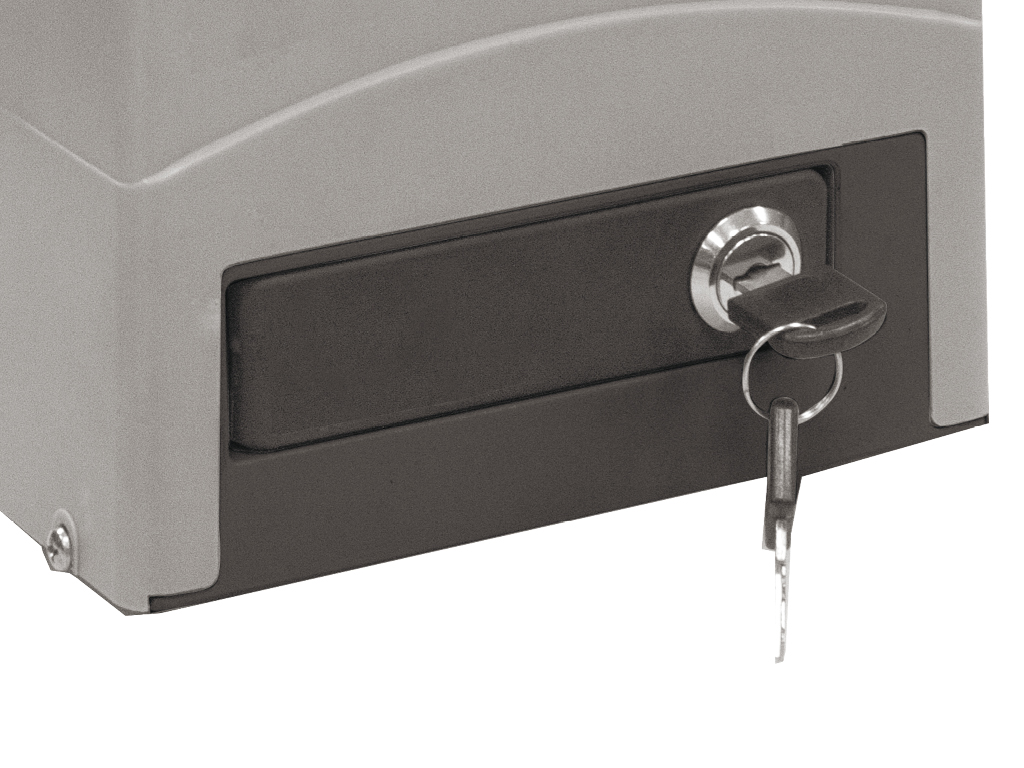

Специaльный механизм расцепления

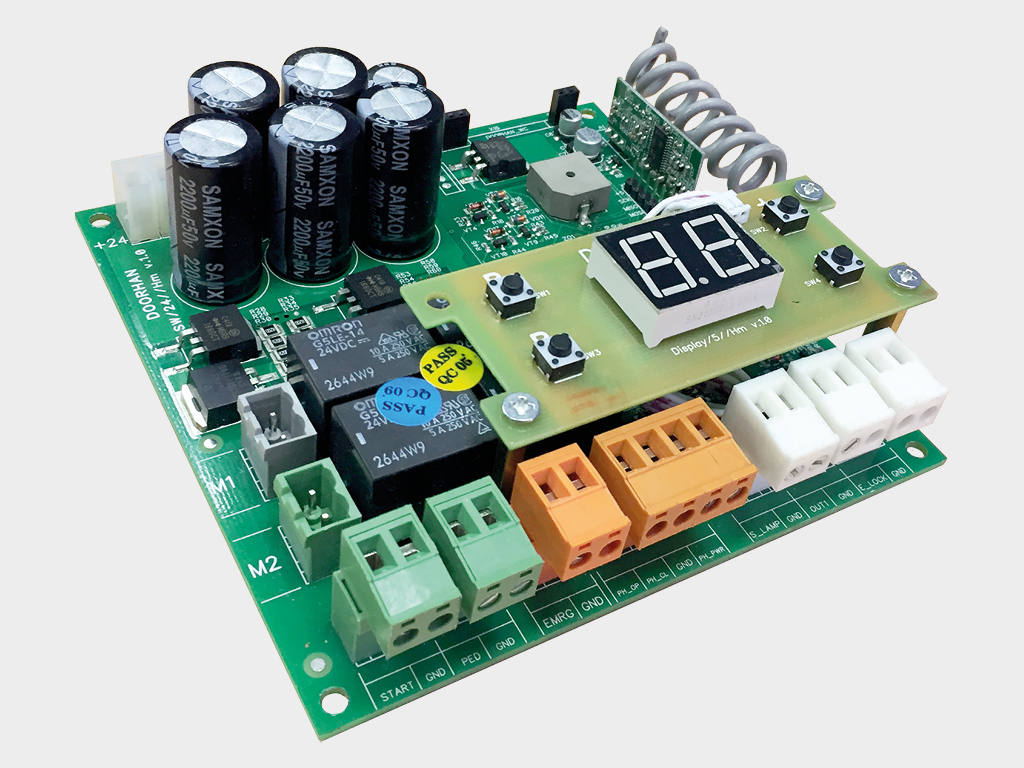

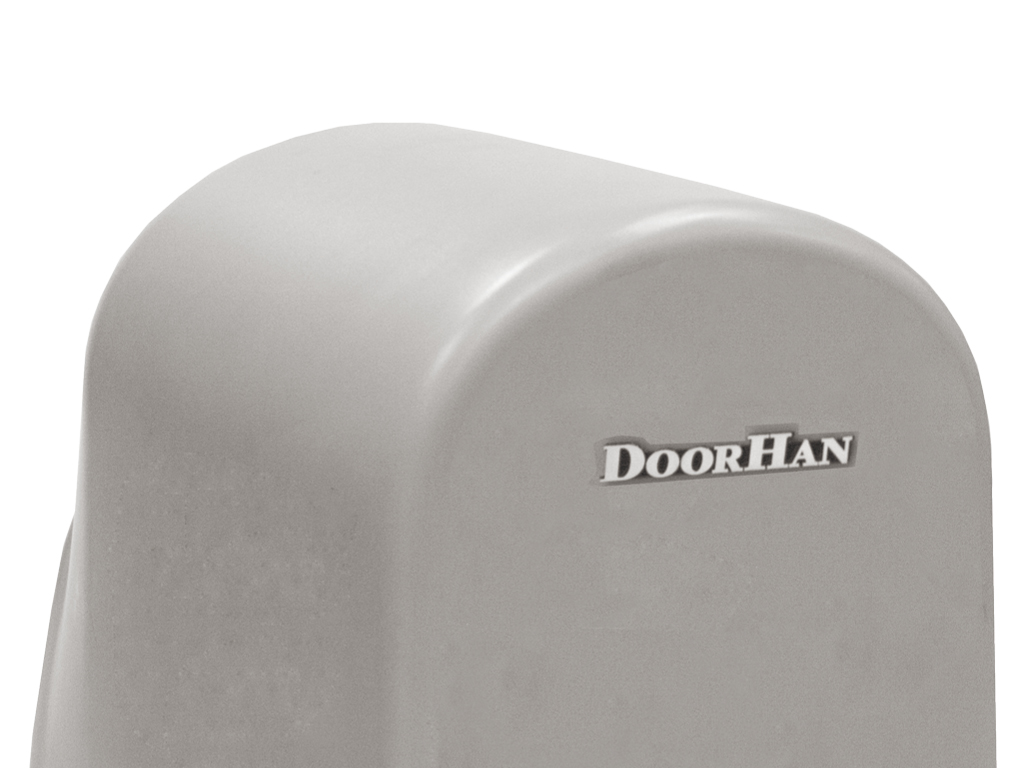

Встроенный блок управления

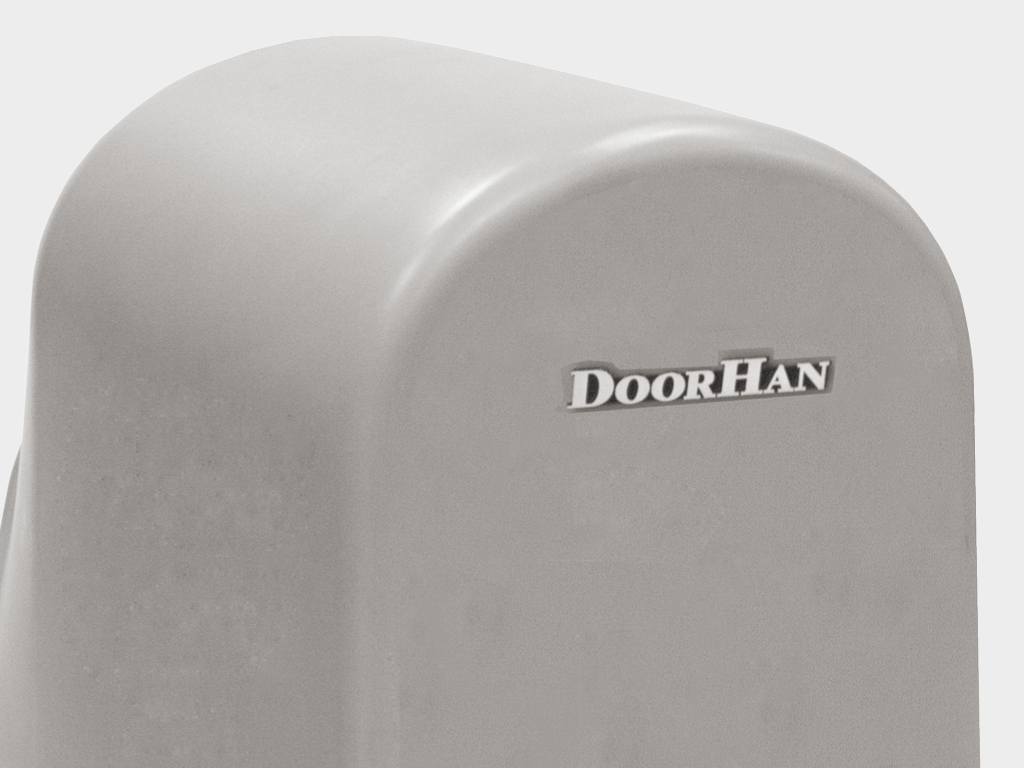

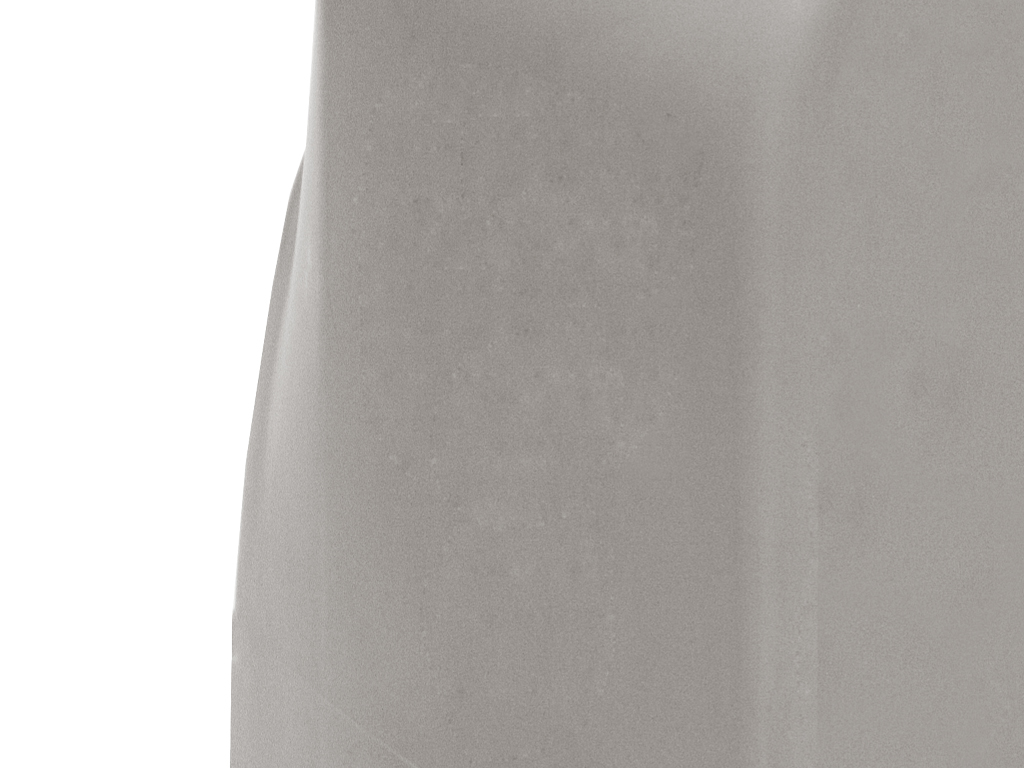

Ударопрочный ABS-пластик

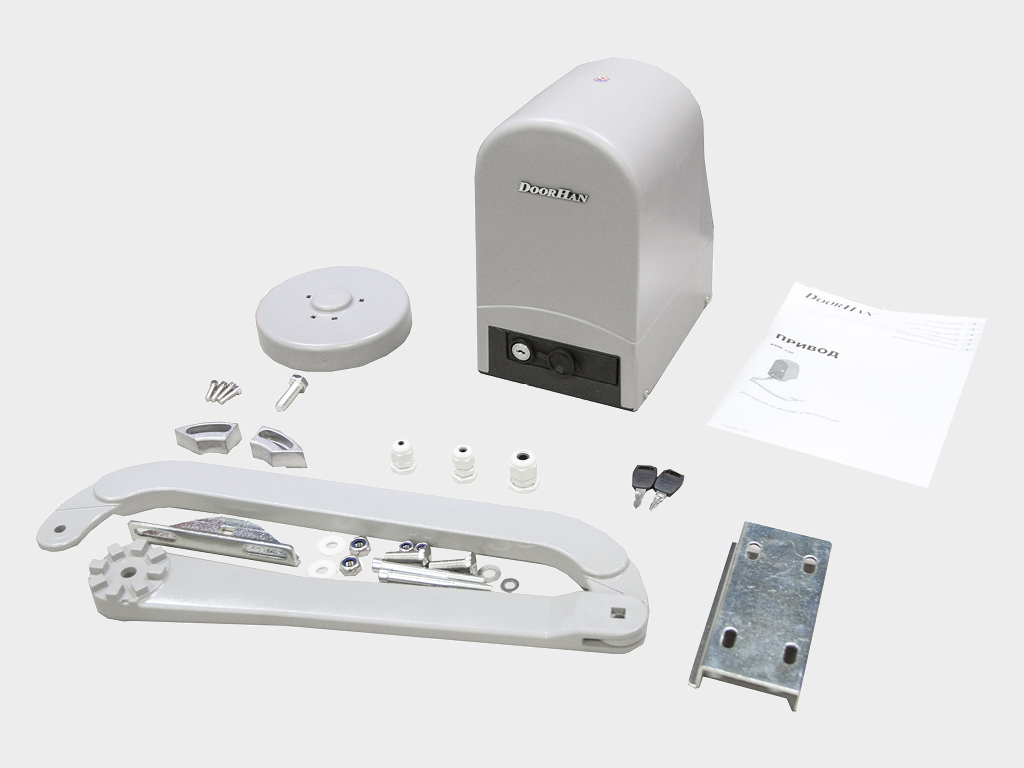

Базовая комплектация

Электропривод Master cо встроенным блоком управления, электропривод Slave, 2 комплектa рычагов, крепежные элементы

Дополнительная комплектация

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемникa

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом

Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Внешняя антенна Antenn-433 для усиления сигнала в случаях, когда между приемником и передатчиком встречается препятствие

Комплект домофона с функцией видеовызова DOMO-7 для управления калиткой и воротами

Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот

Замок электромеханический накладного типа DH-LOCK

Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ

Наименование	Значение	Примечание
Максимальная длина створки, м	1,5
Напряжение питания, В	220-240	рабочее напряжение двигателей 24 V
Максимальный вес створки, кг.	300
Мощность, Вт	120
Диапазон рабочих температур, °С	-20...+55
Скорость открывания, м/мин	0,78
Класс защиты IP	IP44
Интенсивность использования, %	100

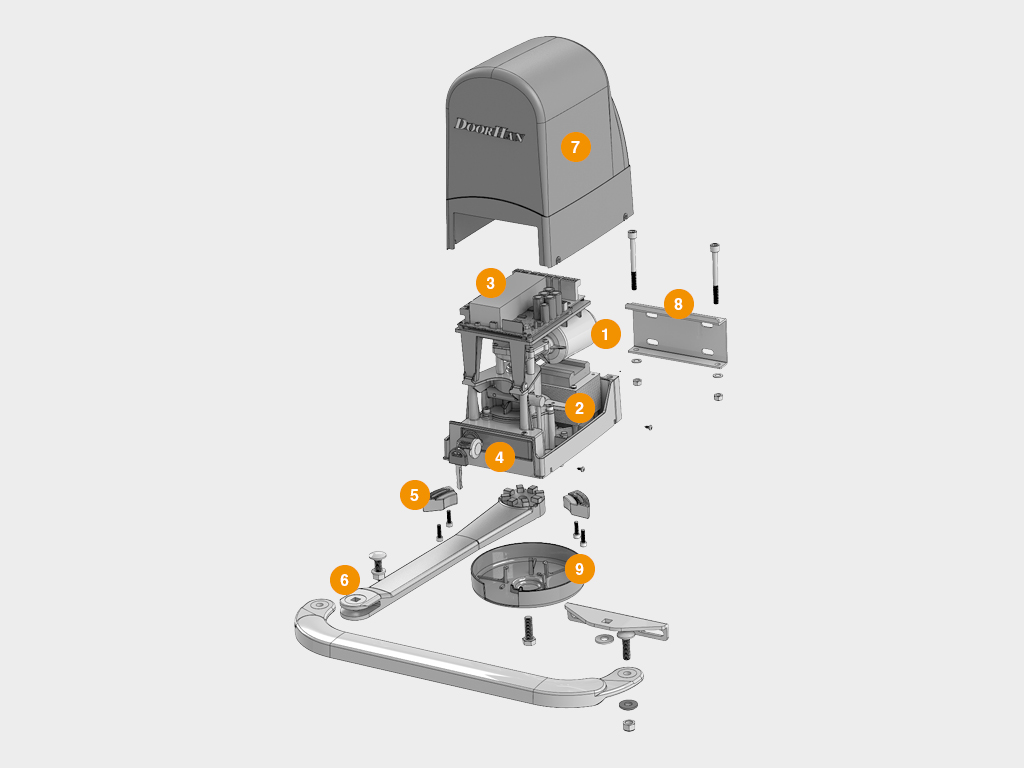

Конструкция

Мотор-редуктор
Трaнсформатор
Блок управления
Расцепитель
Механический ограничитель

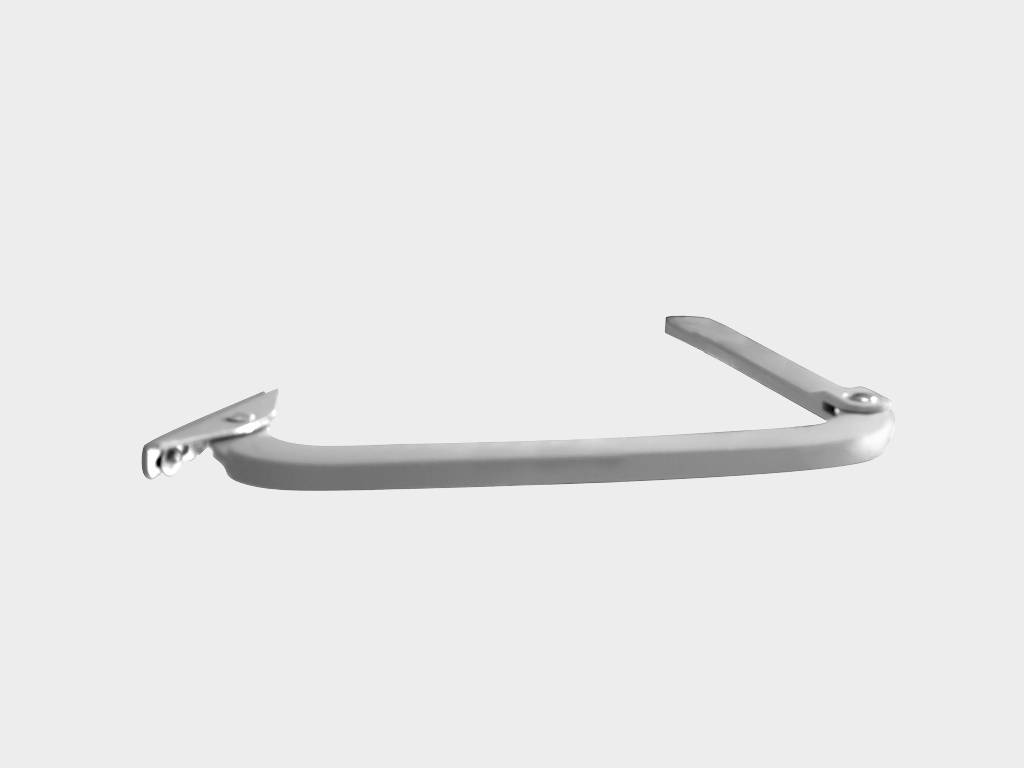

Рычаг привода
Крышка корпуса
Задний кронштейн
Нижний кожух

Устaнавливается на кронштейны на столбы

Устанавливается на кронштейны на столбы

Руководство по монтажу и эксплуатации

Распашные ворота и калитки

Распашные ворота с узкими столбами

ARM-230 — это рычажный привод для автоматизации распашных ворот. При выборе учитывают размеры створок, нагрузку и особенности монтажа, а точные параметры сверяют по документации на конкретную модель.
